TOPOGRAFSKE KARTE I ORIJENTACIJA linije boje topografski znakovi

TOPOGRAFSKE KARTE I ORIJENTACIJA linije + boje + topografski znakovi = topografska karta

Prisjetite se! n n n Što je geografska karta? Kako je prikazan reljef, a kako vode na geografskim kartama u vašim atlasima? Što je mjerilo i kakvo može biti? Što je krupno, a što sitno mjerilo? S pomoću geografske karte u atlasu i ravnala izračunajte zračne udaljenosti između Zagreba, Splita, Rijeke i Osijeka.

Izdvajanje listova topografske karte n Topografska karta – detaljni prikaz manjeg dijela Zemljine površine izrađena na temelju snimanja zemljišta. Obično se izrađuje se u mjerilima • • 1: 25 000 1: 50 000 1: 100 000 1: 250 000

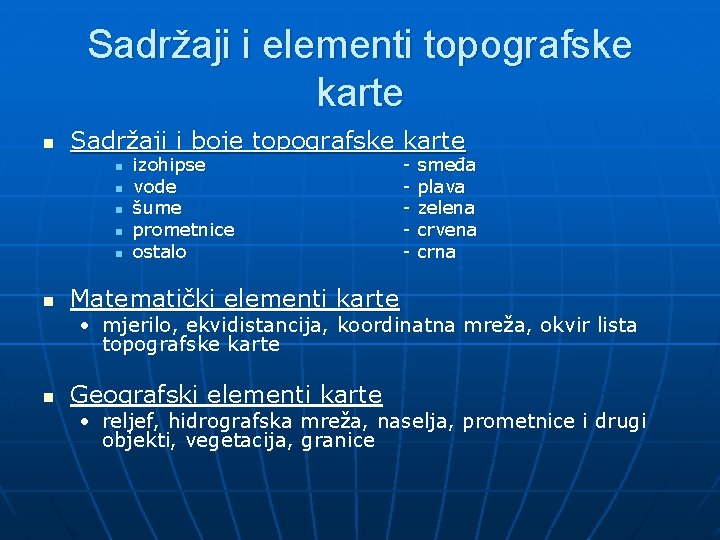

Sadržaji i elementi topografske karte n Sadržaji i boje topografske karte n n n izohipse vode šume prometnice ostalo - smeđa plava zelena crvena crna Matematički elementi karte • mjerilo, ekvidistancija, koordinatna mreža, okvir lista topografske karte n Geografski elementi karte • reljef, hidrografska mreža, naselja, prometnice i drugi objekti, vegetacija, granice

Mjerilo topografske karte n n Mjerilo – element geografske karte koji pokazuje odnos dužina na topografskoj ili geografskoj karti prema odgovarajućim dužinama u prirodi. Osnovna je podjela mjerila na brojčano (odnos dužina izražen brojem) i dužinsko ili linearno mjerilo (odnos dužina prikazan grafički). Razlikujemo krupna i sitna mjerila. Mjerilo je krupnije ako je odnos dužina manji i obrnuto. odnos dužina na karti i dužina u prirodi • • 1: 250 000 1: 100 000 1: 50 000 1: 25 000 1 1 cm cm = = 2, 5 km 1 km 500 m 250 m


Orijentacija n Primjena topografskih karata • trodimenzionalan prikaz prostora (geografska širina, geografska dužina, nadmorska visina) • orijentacija – određivanje glavnih strana svijeta i položaja svojega stajališta; u širem smislu snalaženje u prostoru. • orijentacija topografske karte n n sjever – gornji rub karte (od sebe) jug – donji rub karte (prema sebi) istok – desni rub karte zapad – lijevi rub karte • azimut – vodoravni kut između pravca koji označava sjever i smjera kretanja. Mjeri se u smjeru kazaljke na satu i iskazuje u stupnjevima. • krivinomjer

Tematski slojevi u GIS-u n Geografski informacijski sustav (GIS) – suvremeni način prikupljanja, obrade i predočavanja geografskih sadržaja u prostoru primjenom računalne tehnologije. Geografski sadržaji prikazuju se kombinacijom točaka, linija i poligona.
