Topograafia Kompass 1 Eesmrk petada selgeks kompassi kasutamise

Topograafia Kompass. 1

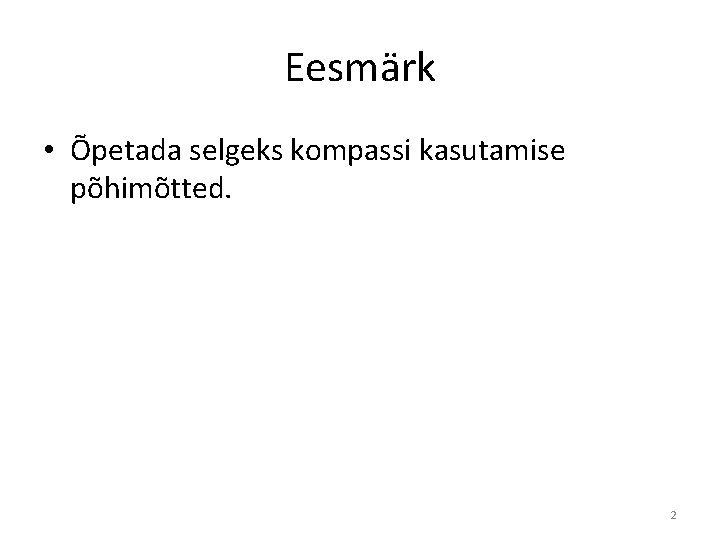

Eesmärk • Õpetada selgeks kompassi kasutamise põhimõtted. 2

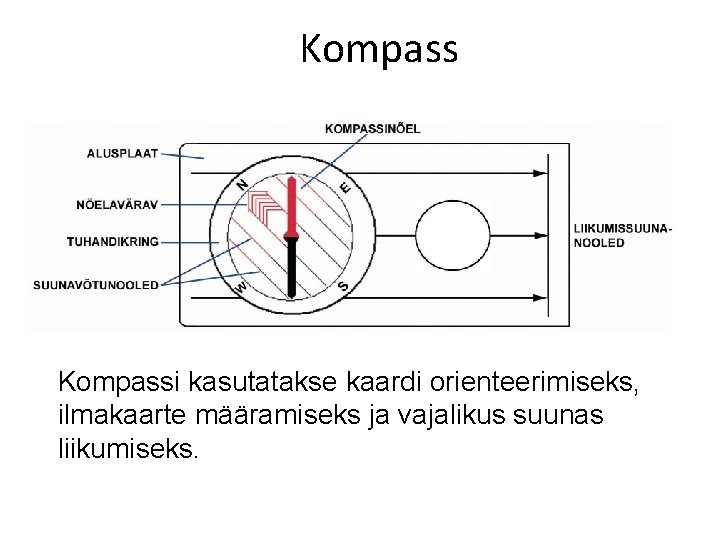

Kompassi kasutatakse kaardi orienteerimiseks, ilmakaarte määramiseks ja vajalikus suunas liikumiseks.

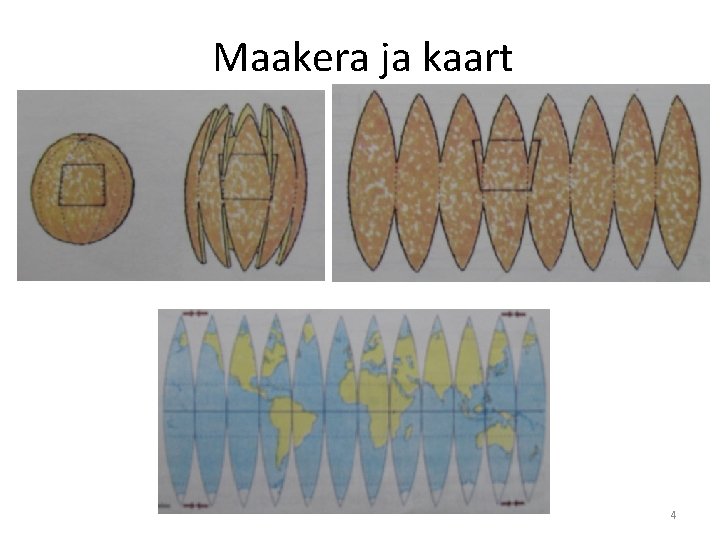

Maakera ja kaart 4

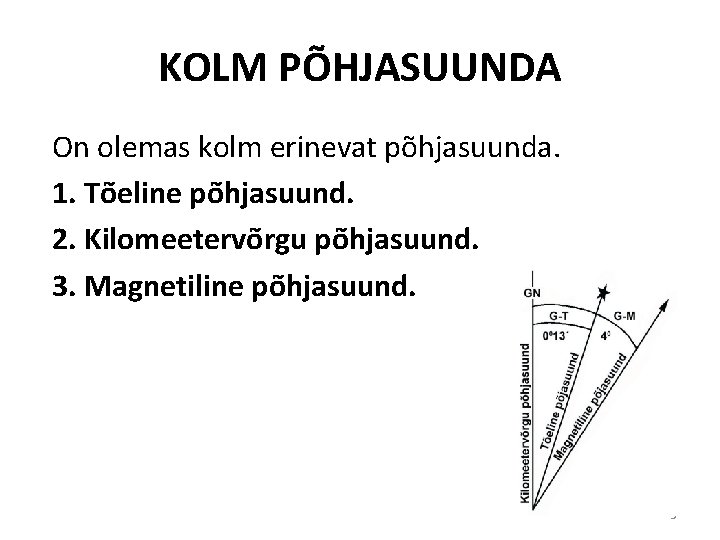

KOLM PÕHJASUUNDA On olemas kolm erinevat põhjasuunda. 1. Tõeline põhjasuund. 2. Kilomeetervõrgu põhjasuund. 3. Magnetiline põhjasuund. 5

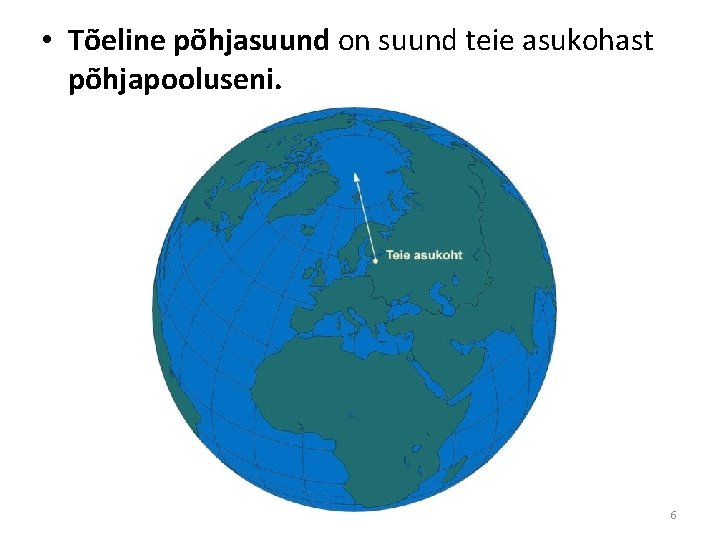

• Tõeline põhjasuund on suund teie asukohast põhjapooluseni. 6

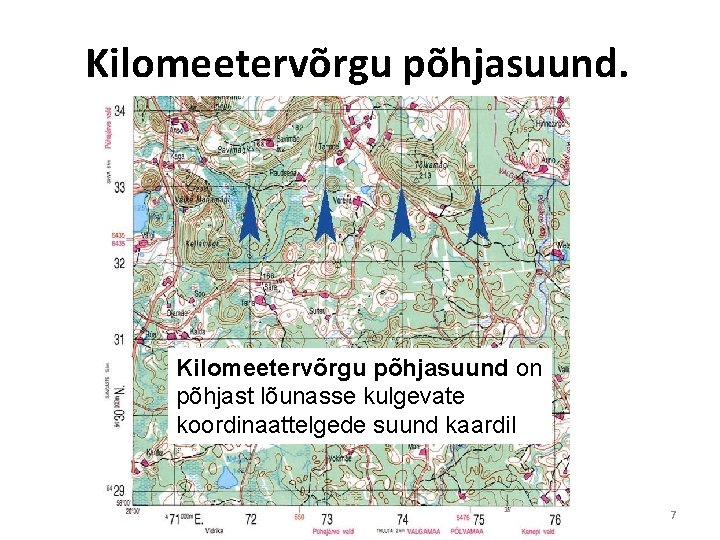

Kilomeetervõrgu põhjasuund. Kilomeetervõrgu põhjasuund on põhjast lõunasse kulgevate koordinaattelgede suund kaardil 7

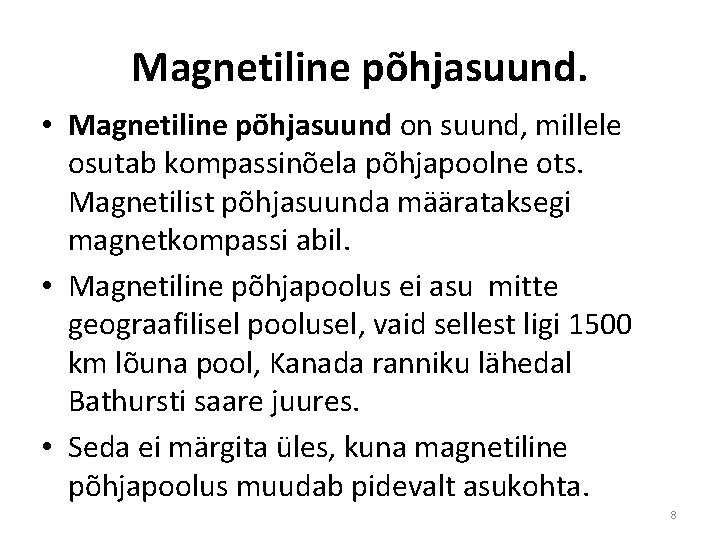

Magnetiline põhjasuund. • Magnetiline põhjasuund on suund, millele osutab kompassinõela põhjapoolne ots. Magnetilist põhjasuunda määrataksegi magnetkompassi abil. • Magnetiline põhjapoolus ei asu mitte geograafilisel poolusel, vaid sellest ligi 1500 km lõuna pool, Kanada ranniku lähedal Bathursti saare juures. • Seda ei märgita üles, kuna magnetiline põhjapoolus muudab pidevalt asukohta. 8

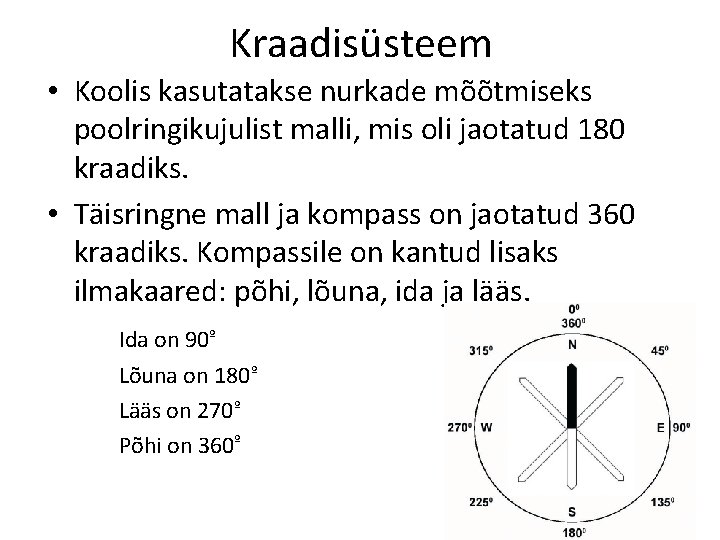

Kraadisüsteem • Koolis kasutatakse nurkade mõõtmiseks poolringikujulist malli, mis oli jaotatud 180 kraadiks. • Täisringne mall ja kompass on jaotatud 360 kraadiks. Kompassile on kantud lisaks ilmakaared: põhi, lõuna, ida ja lääs. Ida on 90º Lõuna on 180º Lääs on 270º Põhi on 360º 9

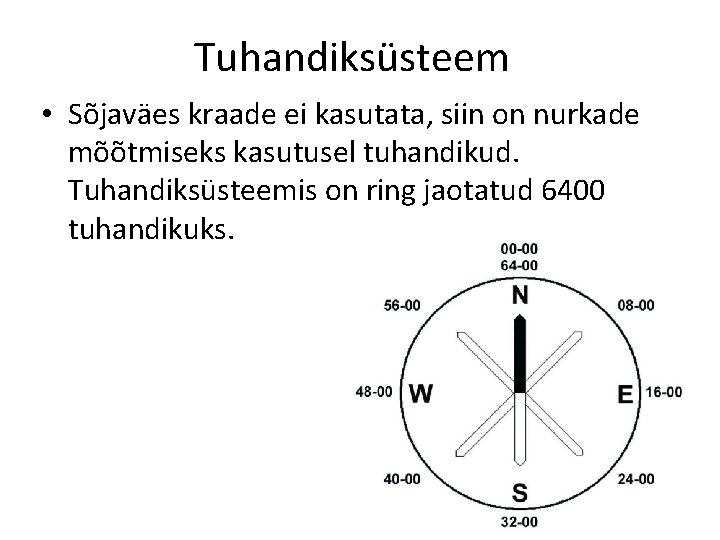

Tuhandiksüsteem • Sõjaväes kraade ei kasutata, siin on nurkade mõõtmiseks kasutusel tuhandikud. Tuhandiksüsteemis on ring jaotatud 6400 tuhandikuks. 10

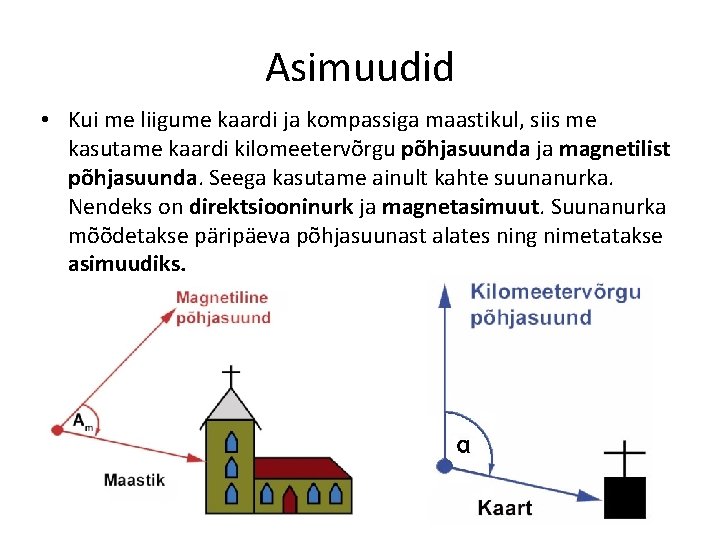

Asimuudid • Kui me liigume kaardi ja kompassiga maastikul, siis me kasutame kaardi kilomeetervõrgu põhjasuunda ja magnetilist põhjasuunda. Seega kasutame ainult kahte suunanurka. Nendeks on direktsiooninurk ja magnetasimuut. Suunanurka mõõdetakse päripäeva põhjasuunast alates ning nimetatakse asimuudiks.

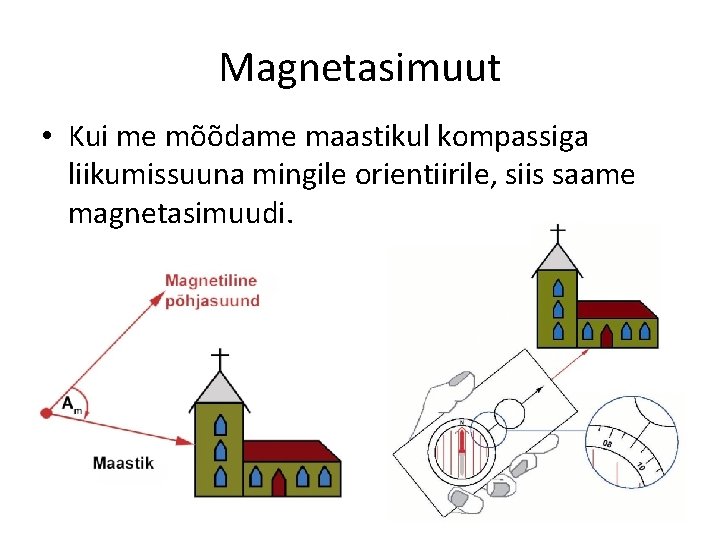

Magnetasimuut • Kui me mõõdame maastikul kompassiga liikumissuuna mingile orientiirile, siis saame magnetasimuudi. 12

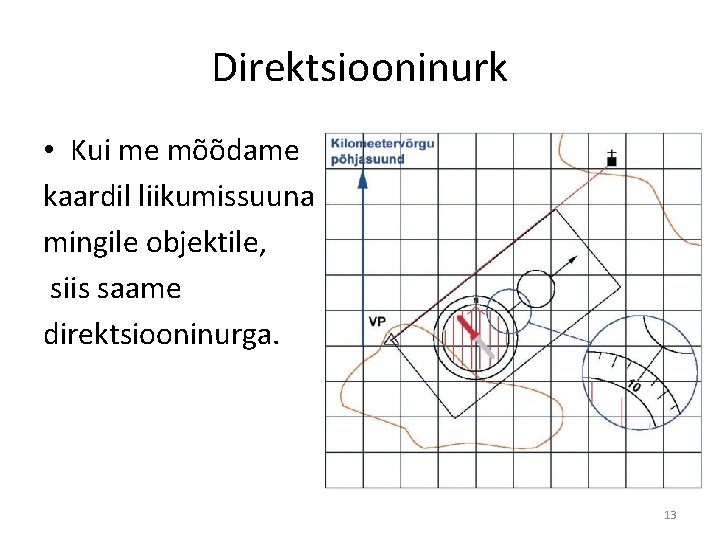

Direktsiooninurk • Kui me mõõdame kaardil liikumissuuna mingile objektile, siis saame direktsiooninurga. 13

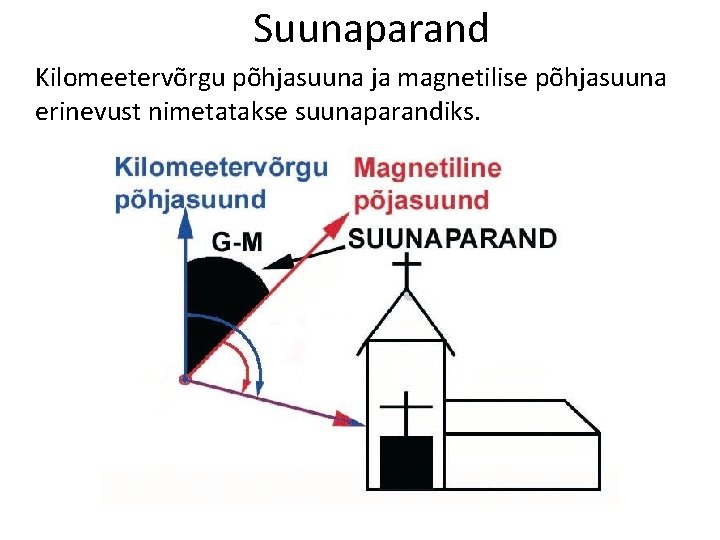

Suunaparand Kilomeetervõrgu põhjasuuna ja magnetilise põhjasuuna erinevust nimetatakse suunaparandiks.

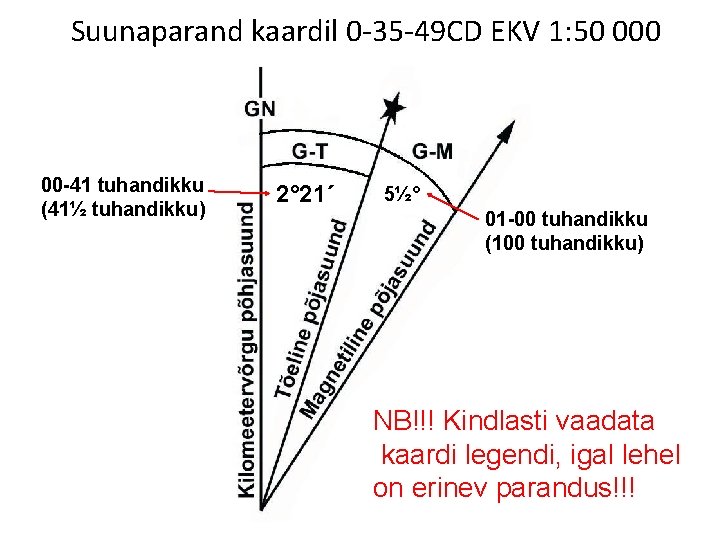

Suunaparand kaardil 0 -35 -49 CD EKV 1: 50 00 -41 tuhandikku (41½ tuhandikku) 2° 21´ 5½° 01 -00 tuhandikku (100 tuhandikku) NB!!! Kindlasti vaadata kaardi legendi, igal lehel on erinev parandus!!!

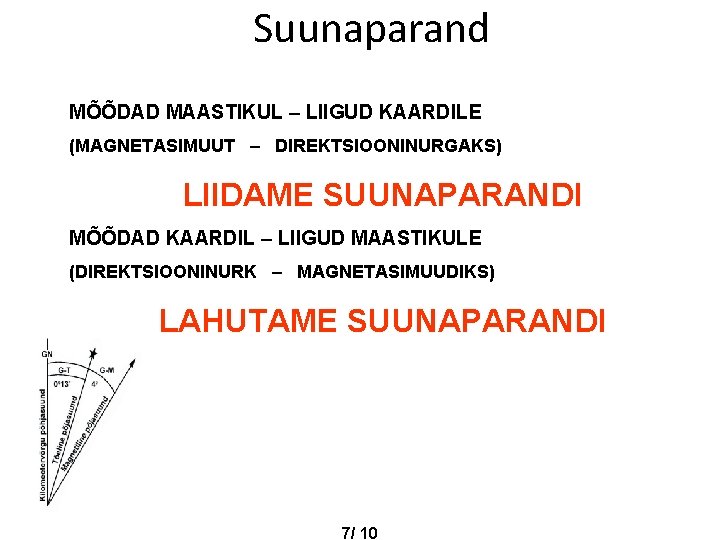

Suunaparand MÕÕDAD MAASTIKUL – LIIGUD KAARDILE (MAGNETASIMUUT – DIREKTSIOONINURGAKS) LIIDAME SUUNAPARANDI MÕÕDAD KAARDIL – LIIGUD MAASTIKULE (DIREKTSIOONINURK – MAGNETASIMUUDIKS) LAHUTAME SUUNAPARANDI 7/ 10

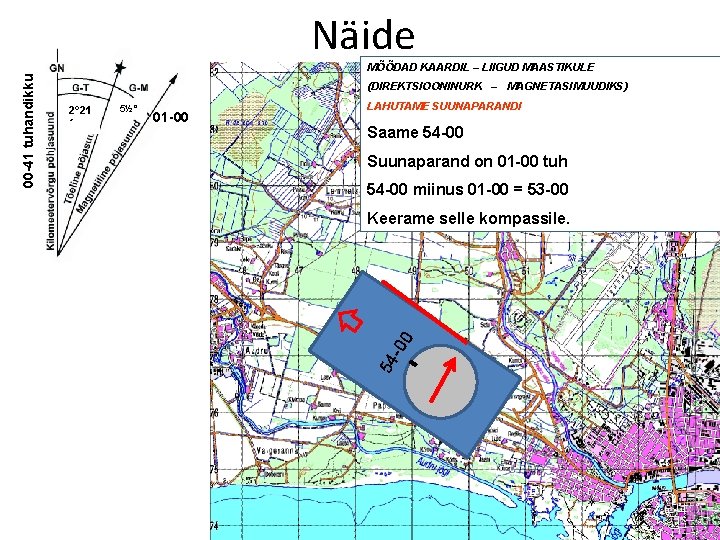

Näide (DIREKTSIOONINURK – MAGNETASIMUUDIKS) 2° 21 ´ 5½° 01 -00 LAHUTAME SUUNAPARANDI Saame 54 -00 Suunaparand on 01 -00 tuh 54 -00 miinus 01 -00 = 53 -00 Keerame selle kompassile. 54 -00 00 -41 tuhandikku MÕÕDAD KAARDIL – LIIGUD MAASTIKULE 17

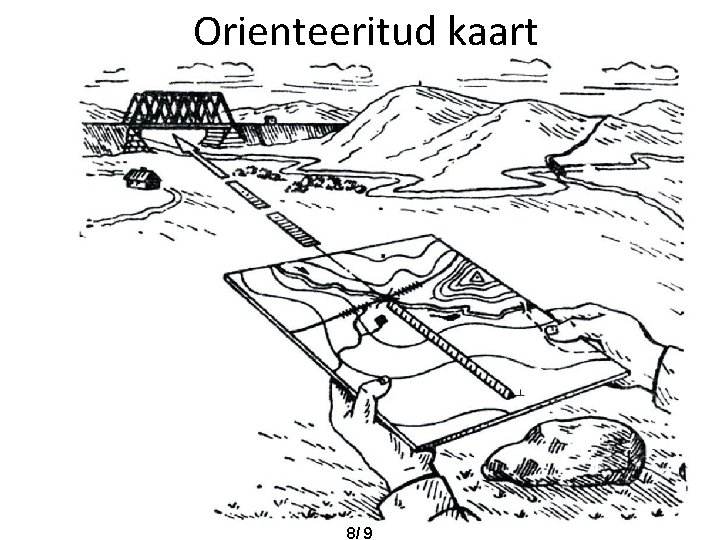

Orienteeritud kaart 8/ 9

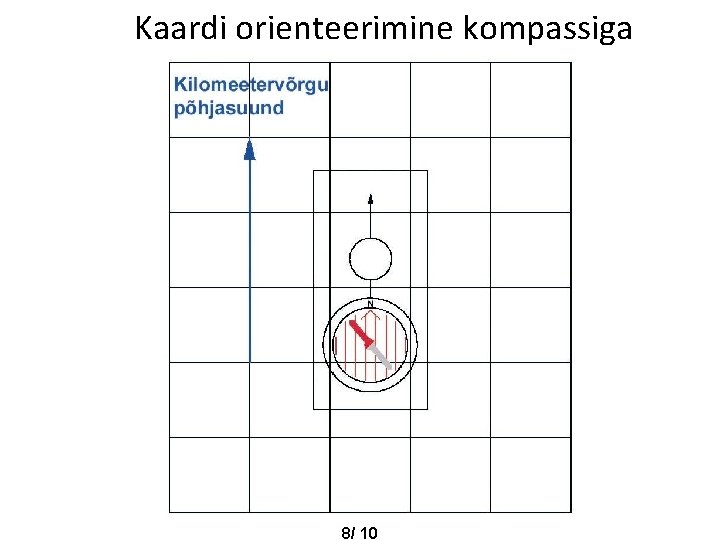

Kaardi orienteerimine kompassiga 8/ 10

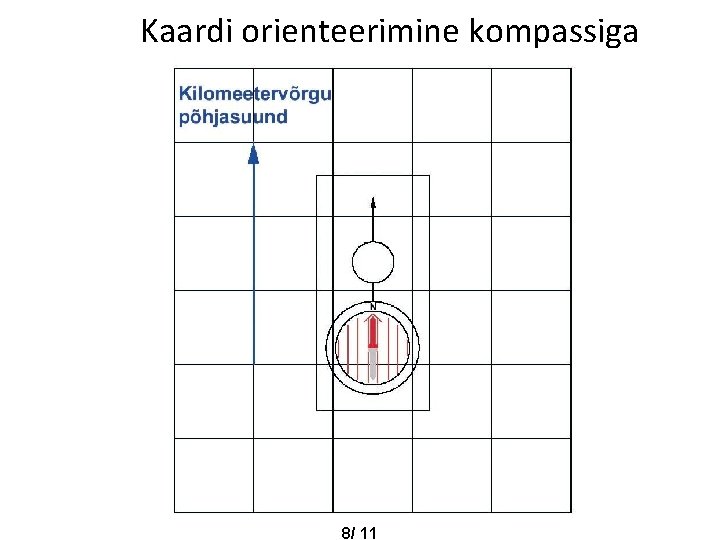

Kaardi orienteerimine kompassiga 8/ 11

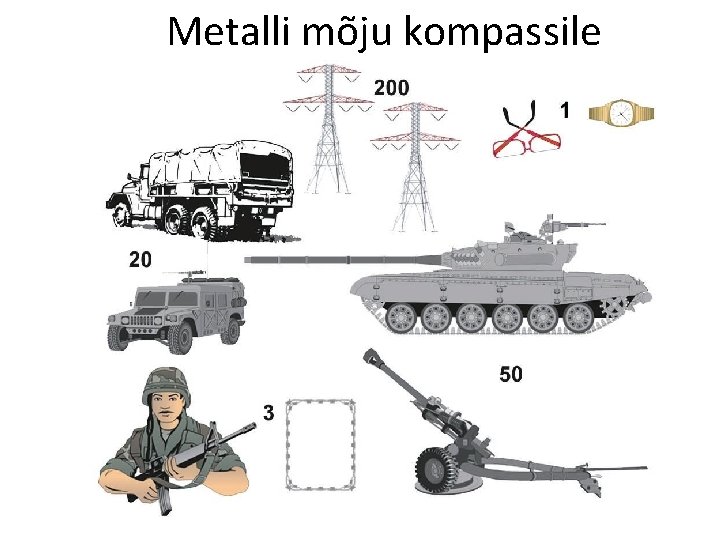

Metalli mõju kompassile

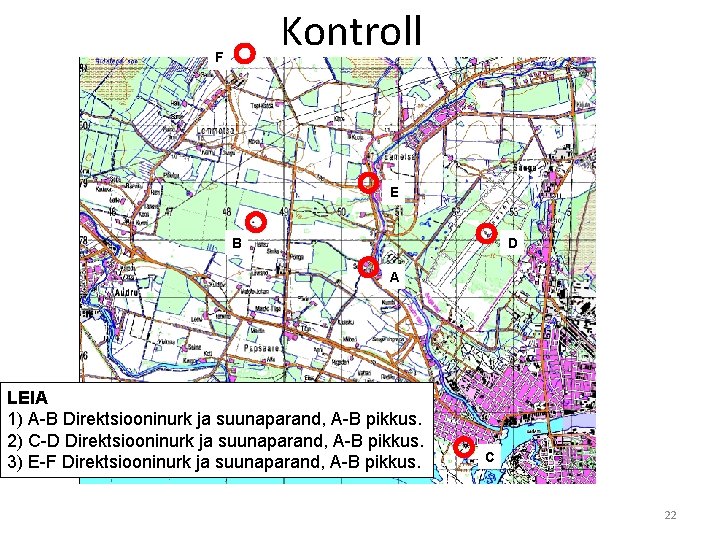

Kontroll F E B D A LEIA 1) A-B Direktsiooninurk ja suunaparand, A-B pikkus. 2) C-D Direktsiooninurk ja suunaparand, A-B pikkus. 3) E-F Direktsiooninurk ja suunaparand, A-B pikkus. C 22
