Toplotne pumpe Austria Email pravo rješenje za svaki zahtjev

Toplotne pumpe Austria Email pravo rješenje za svaki zahtjev

Toplotne pumpe Austria Email – osnovni podaci § Austria Email je sa svojih 163.

Toplotne pumpe Austria Email – osnovni podaci § Austria Email je sa svojih 163. godine rada najstarija operativna tvrtka u Austriji § Mi smo vodeći europski proizvođač bojlera § 340 zaposlenih § Širok asortiman proizvoda (400 osnovne verzije, više od 1. 000 opcija) § Vrhunski proizvodi zbog visoke energetske učinkovitosti i odlične tehničke podrške § Vodeći u austrijskom tržištu i prisutni na 37 stranih tržišta § Imamo najnapredniju proizvodnju spremnika vode u Europi i vlastitu proizvodnju toplotne izolacije (Eco Skin) § Vlastiti odjel za istraživanje i razvoj, sa certificiranim laboratorijem za ispitivanje proizvoda § Više od 80 godina iskustva i znanja sa područja emajliranja

Svi proizvodnji procesi na jednoj lokaciji § § § Proizvodnja izmenjevača toplote Porizvodnja kapa

Svi proizvodnji procesi na jednoj lokaciji § § § Proizvodnja izmenjevača toplote Porizvodnja kapa Porizvodnja grijača/bufera Emajliranje Prašno bojenje PU toplinska izolacija Sestava bojlera/bufera Proizvodnja elektro grijača Porizvodnja toplinske izolacije Sestava panelov toplinske izolacije Proizvodnja kaputov ta bojlere/bufere

Razvoj i ispitivanje Koncept § Najviša razina kvalitete proizvoda § Optimalno razmerje između višine

Razvoj i ispitivanje Koncept § Najviša razina kvalitete proizvoda § Optimalno razmerje između višine i promjerom § Posebna pažnja na energetsku efikasnost § Proizvodi prilagođeni tržištima za optimalan rad Proizvodnja § Nadzor i cjelokupna dokumentacija proizvoda § Testiranja proizvodnje/procesa § Certifikacija proizvoda

Širok asortiman proizvoda Samostojeći spremnici Toplotne pumpe Zidni električni grijači vode Elektro grijači EBH

Širok asortiman proizvoda Samostojeći spremnici Toplotne pumpe Zidni električni grijači vode Elektro grijači EBH - PV ECO SWIFT Modul protočne pripreme vode Električni grijači vode malih volumna Posebni spremniki Spremniki toplote sa plastnim raslojevanjem Solarni sustavi Grijači vode za daljinsko grijanje

Toplotne pumpe Austria Email EU tržište

Toplotne pumpe Austria Email EU tržište

Toplotne pumpe – princip rada Osnove – krug hlađenja Kompresor Isparivač Kondenzator Ekspanzioni ventil

Toplotne pumpe – princip rada Osnove – krug hlađenja Kompresor Isparivač Kondenzator Ekspanzioni ventil

Toplotne pumpe – princip rada Osnove – zrak/voda Zrak/voda toplotne pumpe: § Kompaktna opcija:

Toplotne pumpe – princip rada Osnove – zrak/voda Zrak/voda toplotne pumpe: § Kompaktna opcija: sve komponente plinskog kruga u jednom uređaju § Split opcija: isparivač i kondenzator odvojene u dvije jedinice Najčešće korištene rashladni plinovi: § R 134 a § R 410 A § R 407 C

Toplotne pumpe – princip rada Osnove - COP = koeficijent performansi koji je omjer

Toplotne pumpe – princip rada Osnove - COP = koeficijent performansi koji je omjer između termičke i električne snage pri određenoj konstantnoj temperaturi na obje strane. Npr. : A 2/W 35; B 0/W 35; W 10/W 45 SCOP = Seasonal COP omjer termički/električni za cijelu godinu Grafikon COP (COP=4) Varijable: A…. . zrak B…… slanica W…. . voda E……. zemlja

Toplotne pumpe – princip rada Osnove – način rada Inverterska kontrola – Modulirajući način

Toplotne pumpe – princip rada Osnove – način rada Inverterska kontrola – Modulirajući način rada – Kontrola brzine rotacije Power is adapted to the actual needed heating power

Toplotne pumpe – princip rada Usporedbe sustava Možemo koristiti određene izvore energije: § Zrak

Toplotne pumpe – princip rada Usporedbe sustava Možemo koristiti određene izvore energije: § Zrak § Voda § Zemlje: § Podzemni vertikalni kolektor (bušenje) § Vodoravni podzemni kolektor Razlika izlazne energije: § Zrak § Voda Kombinacija sistema izvora i predaje energije definiše sisteme kao npr. : voda/voda, zrak/voda, zemlja/voda, zrak/zrak. . .

Toplotne pumpe – usporedbe Usporedbe sustava – voda/voda Prednost: - Visoka učinkovitost zbog kontinuirane

Toplotne pumpe – usporedbe Usporedbe sustava – voda/voda Prednost: - Visoka učinkovitost zbog kontinuirane raspoloživosti i temperature vode Nedostaci: - Bušotina treba isporučiti potrebno količinu vode - Visoki troškovi bušenja - Potrebna dozvola za korištenje bušotine - Zahtjevana je minimalna kvaliteta vode

Toplotne pumpe – usporedbe Poređenje sistema – zemlja/voda Prednosti: - Dobra učinkovitost toplotne pumpe

Toplotne pumpe – usporedbe Poređenje sistema – zemlja/voda Prednosti: - Dobra učinkovitost toplotne pumpe - Niska razina buke Nedostaci: - Visoki troškovi investicije zbog kolektora - Za vertikalan kolektor – potrebna dozvola bušenja - Snaga kolektora zavisi od tipa zemlje - Uticaj na poljoprivredu -Energija iz zemlje je ograničena

Usporedbe sustava – zrak/voda Poređenje sistema – zrak/voda Prednosti: - Niska investicija - Jednostavna

Usporedbe sustava – zrak/voda Poređenje sistema – zrak/voda Prednosti: - Niska investicija - Jednostavna i brza instalacija - Nisu potrebne dozvole Nedostaci: - Niži SCOP - Buka vanjske jedinice - Zbog mogućnosti niske vanjske temperature zahtjeva dodatni elektro grijač

Toplotne pumpe Austria Email Visoko-efikasne toplotne pumpe LWP ECO / LWP HT ECO LWPK

Toplotne pumpe Austria Email Visoko-efikasne toplotne pumpe LWP ECO / LWP HT ECO LWPK ECO / LWPK HT ECO

Toplotne pumpe Austria Email Toplotne pumpe za grijanje Austrija Email daje mogućnost ukućanima i

Toplotne pumpe Austria Email Toplotne pumpe za grijanje Austrija Email daje mogućnost ukućanima i okolišu da ponovo dišu. § Povoljne: niski troškovi održavanja, nema potrebe za skladišnim prostorom, nema dodatnih troškova za kamin, niski troškovi instalacije. § Ekološki prihvatljive: ekološki prihvatljiva energija iz okolnog zraka, u kombinaciji s ekološkom energijom, osobito ekološki prihvatljiva, bez emisije CO 2 i neovisna o fosilnim gorivima, bez mirisa i emisija. § Smart: patentirani koaksijalni izmjenjivač toplote, grijanje/hlađenje/topla sanitarna voda, jednostavna instalacija i moderan dizajn, zahtjeva mali prostor- kompaktni, za novogradnje i obnove, web integracija - aplikaciji za IOS/Android besplatno, može se kombinirati s naftnim/plinskim/krutim gorivima. § Bezbrižne: velikodušni garancijski rokovi, ekskluzivna usluga od strane servisne radionice, nisko održavanje, visoka udobnost, dugoročna sigurnost opskrbe, zadovoljstvo kupaca dugi niz godina

Koaksijalan izmjenjivač toplote § Izmjenjivač toplote Koax, sa integriranim elektro grijačem § Kod upotrebe

Koaksijalan izmjenjivač toplote § Izmjenjivač toplote Koax, sa integriranim elektro grijačem § Kod upotrebe koaksijalnog izmjenjivača toplote može se isključiti zamrzavanje kondenzatora tijekom postupka odleđivanja § Dvostruki prijenos toplote osigurava visoku učinkovitost § Do -25°C vanjske temperature § Izmjenjivač toplotee Koax je glavna prednost toplotne pumpe Austria Email – zbog volumena nije potrebna upotreba hidraulične skretnice, velika prednost u poređenju sa pločastim izmjenjivačem.

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco Dimenzije:

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco Dimenzije: AE LWP 5 -8 Eco 790 x 300 x 578 mm Težina: 41 kg Dimenzije: vanjska jedinica 800 x 450 x 480 mm Težina: 42 kg

Proizvodi AE LWP 11 Eco HT AE LWP 14 Eco HT AE LWP 16

Proizvodi AE LWP 11 Eco HT AE LWP 14 Eco HT AE LWP 16 Eco HT Dimenzije: AE LWP 11 -16 Eco HT 900 x 370 x 1290 mm Težina: 99 kg Dimenzije: vanjska jedinica 800 x 450 x 480 mm Težina: 42 k g

Proizvodi AE LWPK 5 Eco AE LWPK 6 Eco AE LWPK 8 Eco Dimenzije:

Proizvodi AE LWPK 5 Eco AE LWPK 6 Eco AE LWPK 8 Eco Dimenzije: AE LWPK 5 -8 Eco 790 x 300 x 578 mm Težina: 41 kg Dimenzije: vanjska jedinica 1850 x 698 mm Težina: 152 kg

Proizvodi AE LWPK 11 Eco HT AE LWPK 14 Eco HT AE LWPK 16

Proizvodi AE LWPK 11 Eco HT AE LWPK 14 Eco HT AE LWPK 16 Eco HT Dimenzije: AE LWP 11 -16 Eco HT 900 x 370 x 1290 mm Težina: 99 kg Dimenzije: vanjska jedinica 1850 x 698 mm Težina: 152 kg

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco AE

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco AE LWPK 5 Eco AE LWPK 6 Eco AE LWPK 8 Eco AE LWP 11 Eco HT AE LWP 14 Eco HT AE LWP 16 Eco HT AE LWPK 11 Eco HT AE LWPK 14 Eco HT AE LWPK 16 Eco HT Grijanje/hlađenje K (Kompakt) Grijanje/hlađenje i priprema sanitarne tople vode, integrisan 190 l spremnik

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco AE

Proizvodi AE LWP 5 Eco AE LWP 6 Eco AE LWP 8 Eco AE LWPK 5 Eco AE LWPK 6 Eco AE LWPK 8 Eco Snaga 5, 6, 8 k. W pri A 7/W 35, monofazni priključak Max. temperatura: 55°C Min. Vanjska temperature: -20°C AE LWP 11 Eco HT AE LWP 14 Eco HT AE LWP 16 Eco HT AE LWPK 11 Eco HT AE LWPK 14 Eco HT AE LWPK 16 Eco HT Snaga 11, 14, 16 k. W pri A 7/W 35, trofazni priključak Max. temperatura = 60°C (HT) Min. Vanjska temperatura: -25°C

Proizvodi AE LWP Eco AE LWPK Eco

Proizvodi AE LWP Eco AE LWPK Eco

Povezivanje u sistem grijanja LWPK proširenje na 2 kruga grijanja Matična ploča Senzor protoka

Povezivanje u sistem grijanja LWPK proširenje na 2 kruga grijanja Matična ploča Senzor protoka Druga cirkulaciona pumpa Mješajući ventil Pogon mješajućeg ventila

Povezivanje u sistem grijanja LWPK – priključak kotla Preklopni ventil

Povezivanje u sistem grijanja LWPK – priključak kotla Preklopni ventil

Reference

Reference

Reference

Reference

Reference

Reference

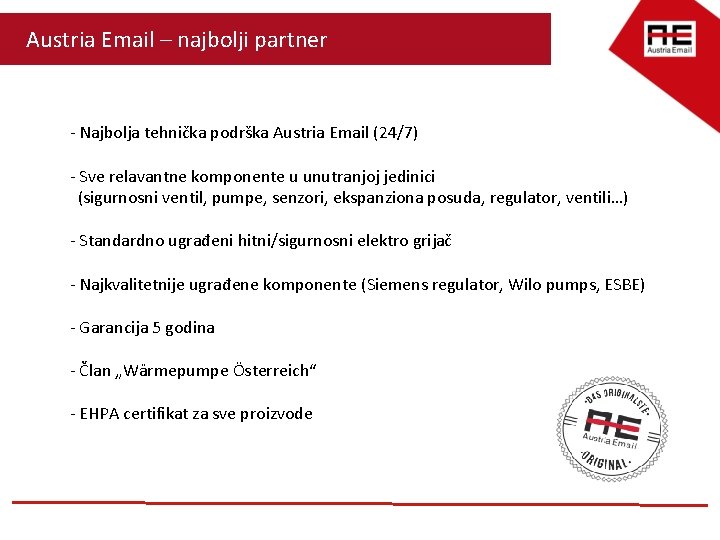

Austria Email – najbolji partner - Najbolja tehnička podrška Austria Email (24/7) - Sve

Austria Email – najbolji partner - Najbolja tehnička podrška Austria Email (24/7) - Sve relavantne komponente u unutranjoj jedinici (sigurnosni ventil, pumpe, senzori, ekspanziona posuda, regulator, ventili…) - Standardno ugrađeni hitni/sigurnosni elektro grijač - Najkvalitetnije ugrađene komponente (Siemens regulator, Wilo pumps, ESBE) - Garancija 5 godina - Član „Wärmepumpe Österreich“ - EHPA certifikat za sve proizvode

Hvala Vam na pažnji! Austria Email AG Austriastrasse 6 8720 Knittelfeld, Austria Matija Puš

Hvala Vam na pažnji! Austria Email AG Austriastrasse 6 8720 Knittelfeld, Austria Matija Puš M: +386 (0)70 188 949 E: [email protected] at Naš partner za toplotne pumpe Austria Email: Taurus KGV d. o. o. Tvornička 3, 71210 Ilidža, Sarajevo, Bi. H T: 033/942 -142 M: [email protected] ba
