Topic gebruik van de inductiemachine Starten van de

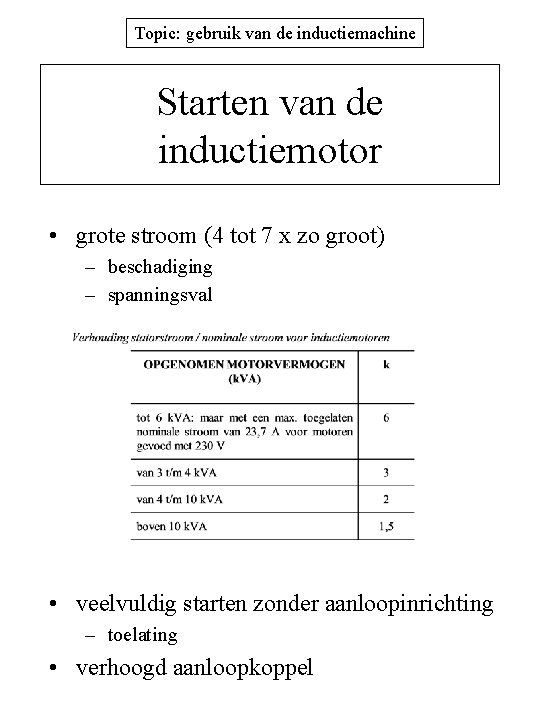

Topic: gebruik van de inductiemachine Starten van de inductiemotor • grote stroom (4 tot 7 x zo groot) – beschadiging – spanningsval • veelvuldig starten zonder aanloopinrichting – toelating • verhoogd aanloopkoppel

Topic: gebruik van de inductiemachine Directe aanloop • met contactor – start-drukknop – stop-drukknop

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • aanloopkoppel vermindert kwadratisch – enkel bij nullastaanloop • met spaartransformator – geen stroomstoot INl: starten onder volle spanning

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • met voorschakelimpedanties • spoelen of weerstanden – stroom daalt lineair – aanloopkoppel daalt kwadratisch

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • met voorschakelimpedanties – aan sterpunt – in meerdere stappen

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • statorwikkeling: ster naar driehoek – stroom en koppel x 1/3

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • statorwikkeling: ster naar driehoek – schakelen

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • statorwikkeling: ster naar driehoek – schakelen

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • statorwikkeling: ster naar driehoek – koppel stroomstoot: dicht bij nominaal toerental

Topic: gebruik van de inductiemachine Aanloop onder verminderde spanning • softstarters – vermogenelektronische schakelaars: spanning geleidelijk ingeschakeld

Topic: gebruik van de inductiemachine Remmen van de inductiemotor • tegenstroomremming – twee netdraden omwisselen – met remwachter – beter met sleepringrotor

Topic: gebruik van de inductiemachine Remmen van de inductiemotor • gelijkstroomremming – stabieler – kleinere stromen

Topic: gebruik van de inductiemachine Remmen van de inductiemotor • gelijkstroomremming – relatieve toerental van de rotor (Idc/Iv)2

Topic: gebruik van de inductiemachine Remmen van de inductiemotor • oversynchrone remmingrecuperatieremming – boven synchrone snelheid – generator • windenergie

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • voordelen – robuuste constructieµ – kleine roterende massa • snelheidregeling – – – poolpaartal p slip s op motoras (mechanisch) frequentie f 1 weerstanden ondersynchrone cascadeschakeling

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • sleepringmotor (sterwikkeling in rotor met sleepringen) – weerstanden slingering

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • sleepringmotor – ondersynchrone cascadeschakeling

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • poolpaartal omschakelen • moelijke constructie – afzonderlijke statorwikkelingen – schakelen onderdelen enkele statorwikkeling • Dahlander – combinatie

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • mechanische snelheidsregeling – tandwielkast

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing • met vermogenelektronica: frequentie-omvormer – pulsbreedtemodulatie

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – spanning - frequentie: constante flux • lagere frequentie • hogere frequentie – spanningsbegrenzing flux daalt

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – constante flux • koppel - toerental – snelheid draaiveld verandert

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – constante flux • koppel - toerental bij stroombegrenzing – beveiliging

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – constante flux • slipcompensatie om cte snelheid te bekomen – principe: I stijgt bij stijgende last

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – statorweerstand-compensatie bij lage frequenties

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – veldverzwakking bij hogere frequenties • koppel daalt

Topic: gebruik van de inductiemachine Toerentalregeling van de inductiemotor • frequentiesturing – remmen: generatorwerking • energie naar condensator C: probleem
