Tool für die modulare Möblierungsplanung Fakultät für Mathematik Universität Duisburg-Essen Folie 1: Deckblatt/Inhaltsverzeichnis Folie 2: Raumdaten Grundriss Zielfläche im Maßstab 1: 50 Folie 3 - 8: Möbelsymbole Bestands- und Neumöbel Folie 9: Erläuterung zur modularen Planung Folie 10: Tipps und Tricks Zielraum: WSC-04. 91 Dezernat Gebäudemanagement der Universität Duisburg-Essen, Stand 07/2012
Zielraum: WSC-04. 91 Name: Das Symbol im Grundriss bezeichnet die Lage eines Bodentanks zur Energie – und Datenversorgung, nur Schreibtisch darüber stellen „ Stolpergefahr“ Bitte beachten Sie, dass die Steckdosen und Lichtschalter nicht zugestellt werden - ca. 20 cm auf der Schlossseite der Tür freilassen 2

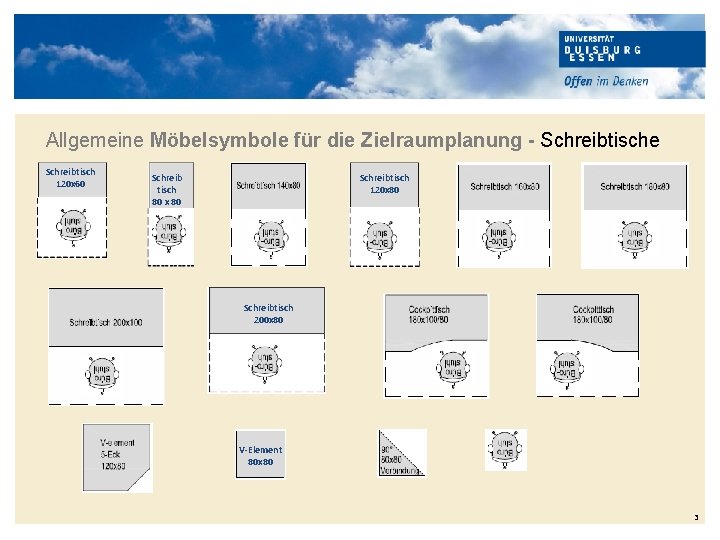

Allgemeine Möbelsymbole für die Zielraumplanung - Schreibtische Schreibtisch 120 x 60 Schreibtisch 120 x 80 Schreib tisch 80 x 80 Schreibtisch 200 x 80 V-Element 80 x 80 3
Allgemeine Möbelsymbole für die Zielraumplanung – Schreibtische / Neumöbel Schreibtisch 60 x 120 Schreibtisch 80 x 80 Schreibtisch 120 x 80 Schreibtisch 80 x 200 V – Tisch 80 x 80 4

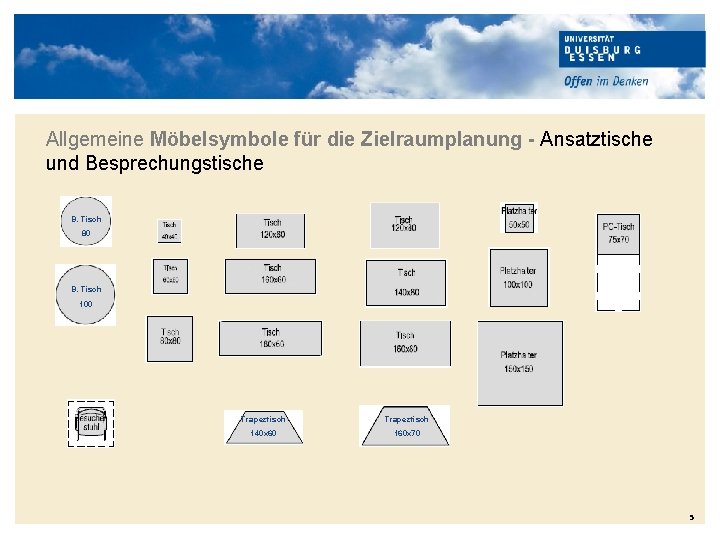

Allgemeine Möbelsymbole für die Zielraumplanung - Ansatztische und Besprechungstische B. Tisch 80 B. Tisch 100 Trapeztisch 140 x 60 160 x 70 5
Allgemeine Möbelsymbole für die Zielraumplanung - Ansatztische und Besprechungstische / Neumöbel B. Tisch 80 B. Tisch 100 Garderobenständer 140 x 60 Trapeztisch 70 x 160 Trapeztisch 6
Allgemeine Möbelsymbole für die Zielraumplanung Hochschränke / Aktenschränke HR-Schrank 80 x 60 3 HR Sideboards 2 OH und Hochsideboards 3 OH Sonstiges Mobiliar RC Pflanze Garderobenständer Regale Roll / Standcontainer 42 x 80 Kühlschrank 7
Allgemeine Möbelsymbole für die Zielraumplanung - Neumöbel Hochschränke / Aktenschränke Regale Sideboards 2 OH und 3 OH Hängeregister – Schrank 60 x 80 Roll – Standcontainer 42 x 80 Kühlschrank 8
Erläuterungen zur modularen Möblierungsplanung • • • Folie 2 Folie 3 Folie 9/10 ---- > Grundriss des Zielraumes im Maßstab 1: 50 Möbelsymbole Erläuterungen Mittels der Funktion „kopieren“ und „einfügen“ können Sie Ihren Zielraum mit den Möbelsymbolen entsprechend Ihrer Bestandsmöbel möblieren und den Neumöbelbedarf mit den roten Symbolen ergänzen. Die Flächen mit unterbrochenen Linien bilden die unbedingt einzuhaltenden Funktionsflächen ab. Diese Funktionsflächen dürfen nicht verändert werden. ( Arbeitsstättenrichtlinien ) Ferner ist zu beachten, dass immer ein Zugang zu den Fenstern sicherzustellen ist. ( ca. 40 – 50 cm) Bei Sideboards ist keine Funktionsfläche zu berücksichtigen, wenn diese einem Arbeitsplatz direkt zugewiesen werden Möbel mit Sonderformen die Sie nicht als Symbol finden, stellen Sie bitte aus vorhandenen Symbolen mit den größten Abmessungen dar. Bei nicht übereinstimmenden Abmessungen nehmen Sie bitte immer das Symbol mit den nächst größeren Maßen. z. B. Regal 0, 37 x 1, 00 = 0, 40 x 1, 00 Name Mitarbeiter Funktionsfläche Bitte unbedingt den Abgabetermin für die Möblierungsplanung am 24. 08. 2012 einhalten Bei mehreren Arbeitsplätzen pro Raum bitte unbedingt den Namen der Nutzer mittel der Funktion „Textfeld“ an den Arbeitsplatz vermerken 9
Tipps und Tricks - Sie müssen auf Ihrem Rechner MS Power Point installiert haben. - Den Befehl Textfeld finden Sie auf der unteren Befehlsleiste ( langsam mit dem Zeiger über die Buttons fahren, Textfeld wird angezeigt ) - Das Textfeld können Sie verschieben, indem Sie den Pfeil auf die Schraffur stellen und die linke Maustaste gedrückt halten - Die Möbelsymbole können Sie wie das Textfeld verschieben ( in das Symbol klicken ) - Die Symbole drehen können Sie, in dem Sie den Zeiger auf den grünen Punkt führen, die linke Maustaste gedrückt halten und entsprechend die Maus bewegen. Bitte achten Sie darauf, dass Sie bei mehreren aktivierbaren Rahmen eines Symbols erneut auf den jeweils äußeren klicken und erst dann kopieren, drehen oder schieben, um das Symbol als Ganzes zu bewegen. Bitte achten Sie darauf, dass Sie nur mit der Anzeige Kreuz verfahren ( Pfeil wird zum Kreuz ) Erscheint ein Pfeil mit beidseitiger Ausrichtung, sofort abbrechen. Es besteht die Gefahr, dass das Symbol sich in der Größe verändert und somit der Maßstab nicht mehr stimmt. Sollten Sie an Ihrem Rechner nicht mit dem Programm arbeiten können, so können Sie uns die Möblierungsplanung bis zum 24. 08. 2012 auch in Papierform zusenden. 10
