Introducción

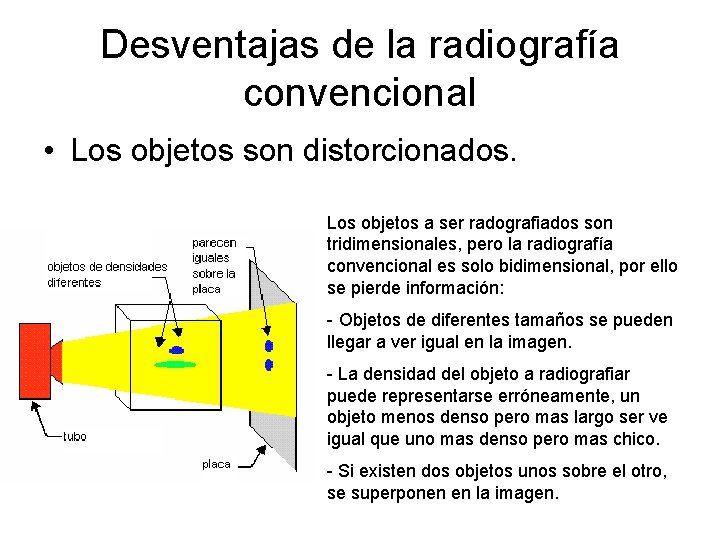

Desventajas de la radiografía convencional • Los objetos son distorcionados. Los objetos a ser radografiados son tridimensionales, pero la radiografía convencional es solo bidimensional, por ello se pierde información: - Objetos de diferentes tamaños se pueden llegar a ver igual en la imagen. - La densidad del objeto a radiografiar puede representarse erróneamente, un objeto menos denso pero mas largo ser ve igual que uno mas denso pero mas chico. - Si existen dos objetos unos sobre el otro, se superponen en la imagen.

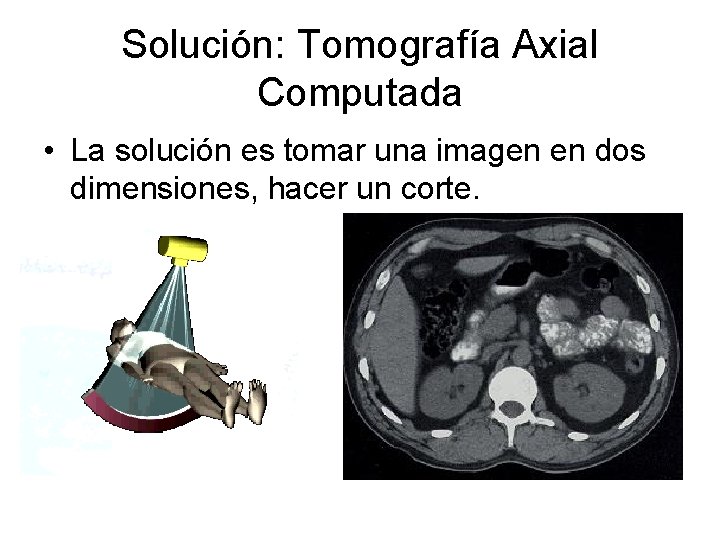

Solución: Tomografía Axial Computada • La solución es tomar una imagen en dos dimensiones, hacer un corte.

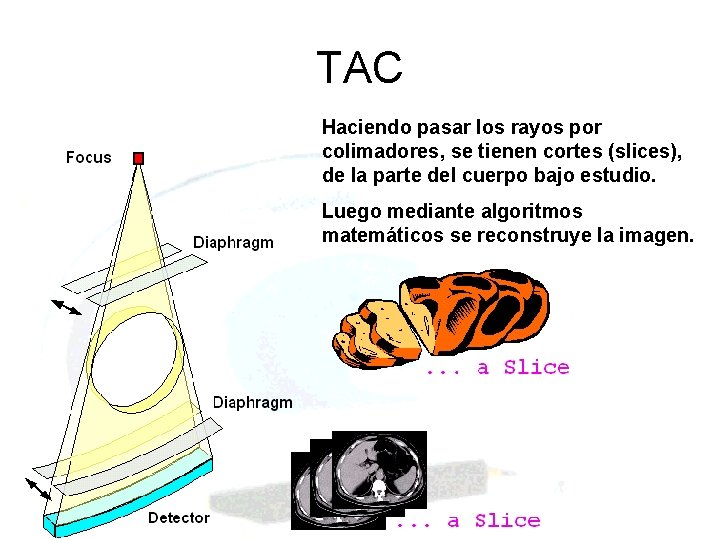

TAC Haciendo pasar los rayos por colimadores, se tienen cortes (slices), de la parte del cuerpo bajo estudio. Luego mediante algoritmos matemáticos se reconstruye la imagen.

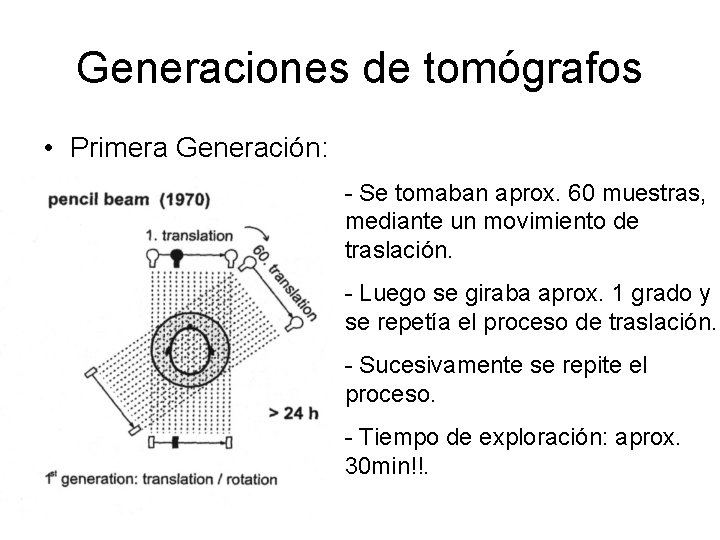

Generaciones de tomógrafos • Primera Generación: - Se tomaban aprox. 60 muestras, mediante un movimiento de traslación. - Luego se giraba aprox. 1 grado y se repetía el proceso de traslación. - Sucesivamente se repite el proceso. - Tiempo de exploración: aprox. 30 min!!.

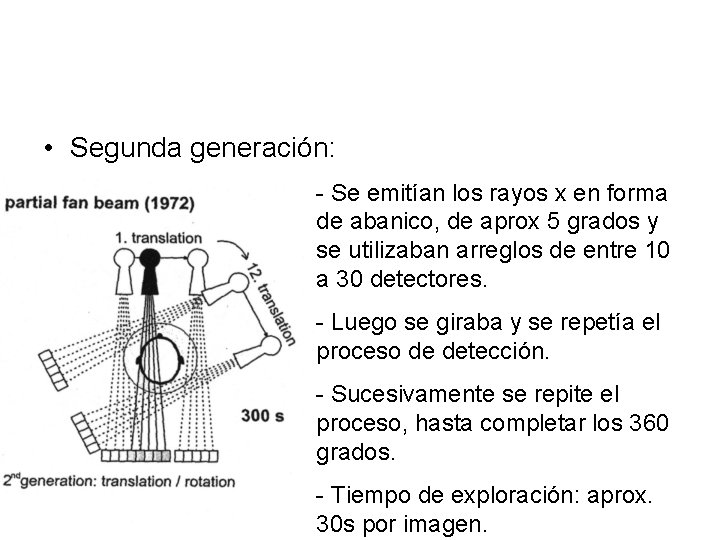

• Segunda generación: - Se emitían los rayos x en forma de abanico, de aprox 5 grados y se utilizaban arreglos de entre 10 a 30 detectores. - Luego se giraba y se repetía el proceso de detección. - Sucesivamente se repite el proceso, hasta completar los 360 grados. - Tiempo de exploración: aprox. 30 s por imagen.

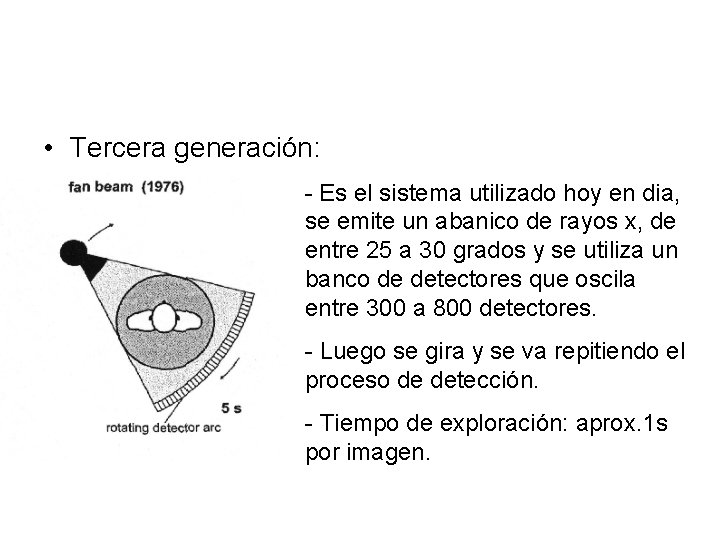

• Tercera generación: - Es el sistema utilizado hoy en dia, se emite un abanico de rayos x, de entre 25 a 30 grados y se utiliza un banco de detectores que oscila entre 300 a 800 detectores. - Luego se gira y se va repitiendo el proceso de detección. - Tiempo de exploración: aprox. 1 s por imagen.

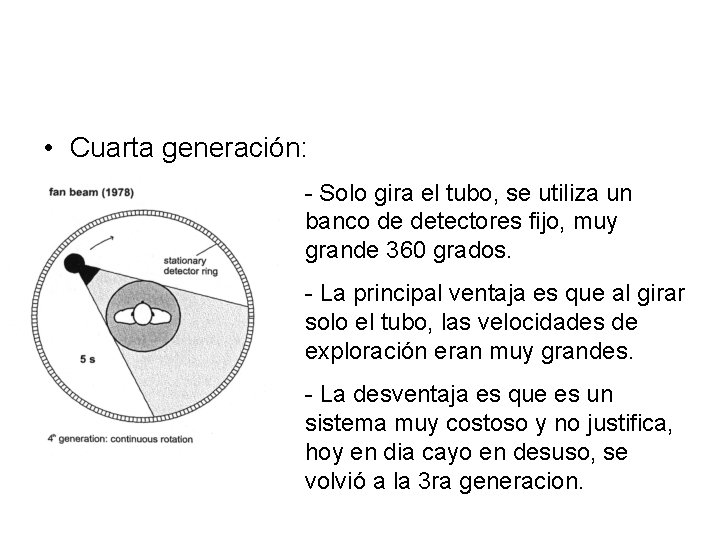

• Cuarta generación: - Solo gira el tubo, se utiliza un banco de detectores fijo, muy grande 360 grados. - La principal ventaja es que al girar solo el tubo, las velocidades de exploración eran muy grandes. - La desventaja es que es un sistema muy costoso y no justifica, hoy en dia cayo en desuso, se volvió a la 3 ra generacion.

Tomógrafos de tercera generación

Técnicas de exploración • Topograma: • Se define el rango de exploración y los cortes a realizar. • Se deja el tubo quieto y se mueve la mesa con el paciente. • Se utilizan radiaciones muy bajas

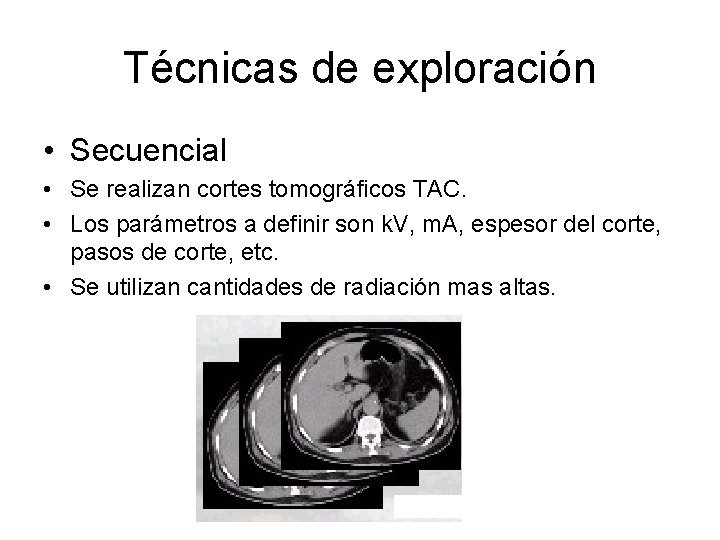

Técnicas de exploración • Secuencial • Se realizan cortes tomográficos TAC. • Los parámetros a definir son k. V, m. A, espesor del corte, pasos de corte, etc. • Se utilizan cantidades de radiación mas altas.

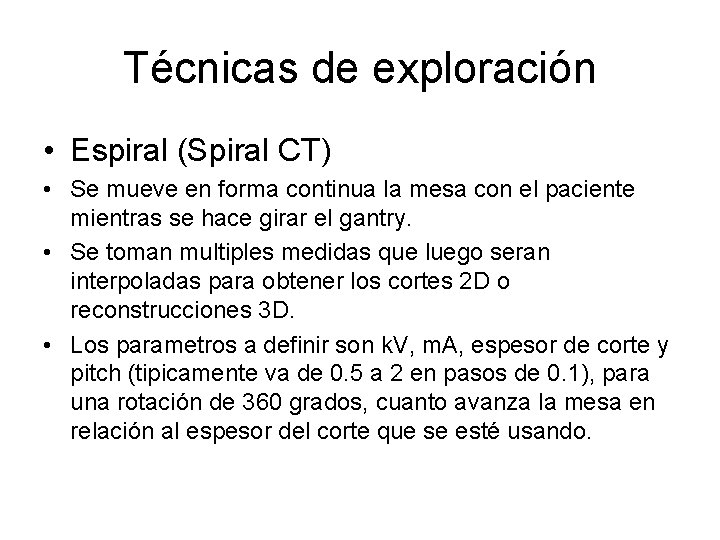

Técnicas de exploración • Espiral (Spiral CT) • Se mueve en forma continua la mesa con el paciente mientras se hace girar el gantry. • Se toman multiples medidas que luego seran interpoladas para obtener los cortes 2 D o reconstrucciones 3 D. • Los parametros a definir son k. V, m. A, espesor de corte y pitch (tipicamente va de 0. 5 a 2 en pasos de 0. 1), para una rotación de 360 grados, cuanto avanza la mesa en relación al espesor del corte que se esté usando.

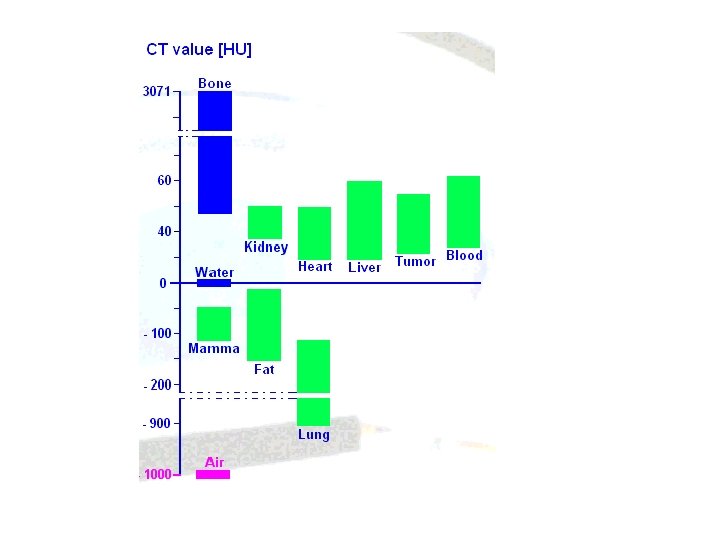

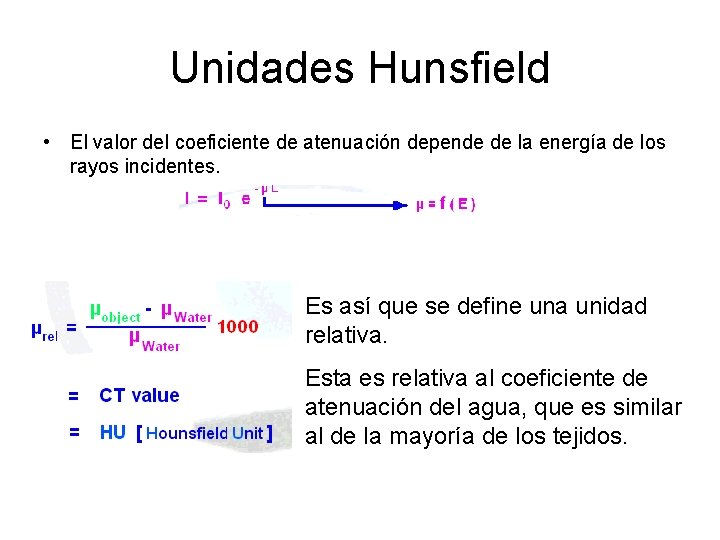

Unidades Hunsfield • El valor del coeficiente de atenuación depende de la energía de los rayos incidentes. Es así que se define una unidad relativa. Esta es relativa al coeficiente de atenuación del agua, que es similar al de la mayoría de los tejidos.

Instrumentación

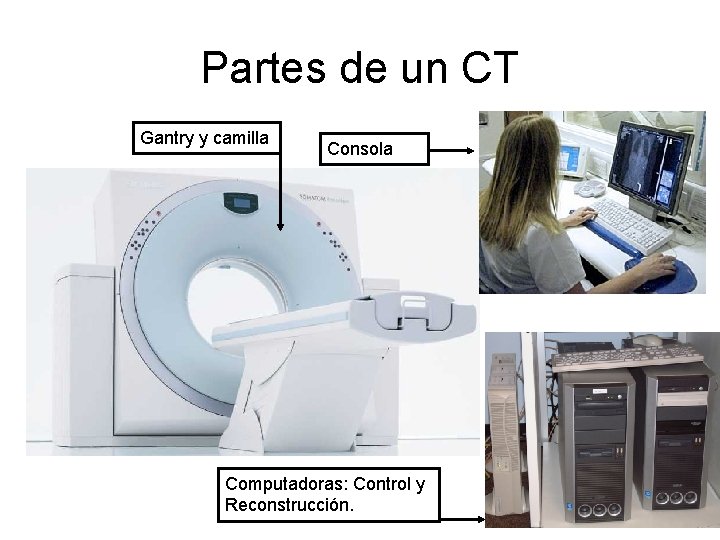

Partes de un CT Gantry y camilla Consola Computadoras: Control y Reconstrucción.

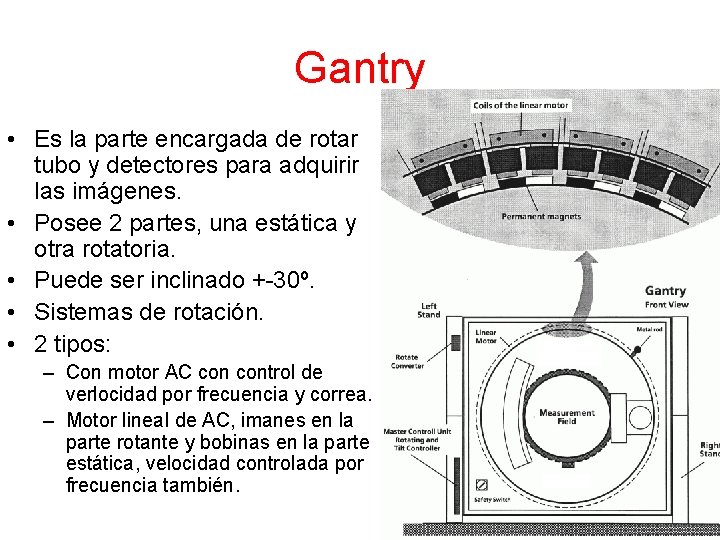

Gantry • Es la parte encargada de rotar tubo y detectores para adquirir las imágenes. • Posee 2 partes, una estática y otra rotatoria. • Puede ser inclinado +-30º. • Sistemas de rotación. • 2 tipos: – Con motor AC control de verlocidad por frecuencia y correa. – Motor lineal de AC, imanes en la parte rotante y bobinas en la parte estática, velocidad controlada por frecuencia también.

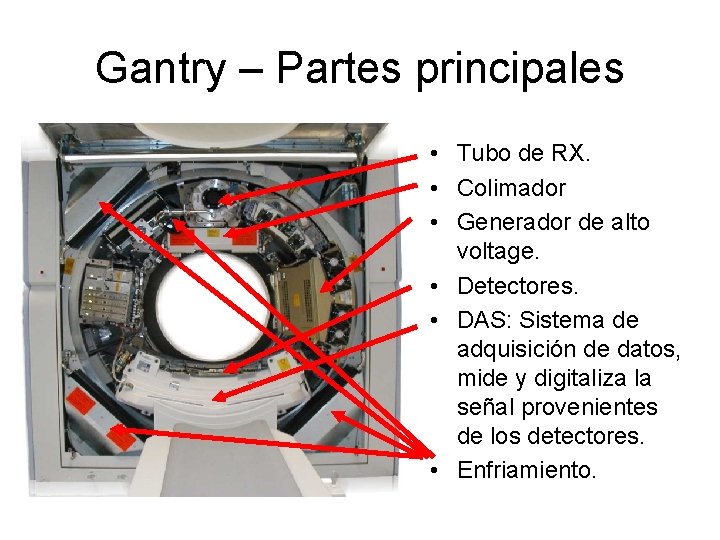

Gantry – Partes principales • Tubo de RX. • Colimador • Generador de alto voltage. • Detectores. • DAS: Sistema de adquisición de datos, mide y digitaliza la señal provenientes de los detectores. • Enfriamiento.

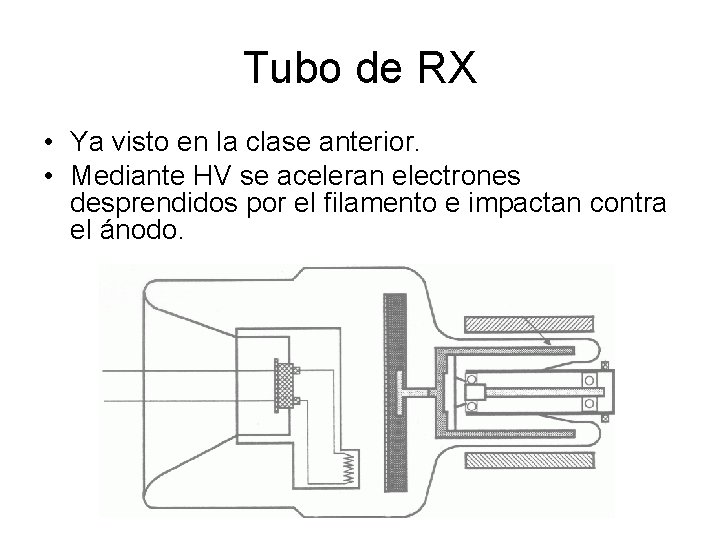

Tubo de RX • Ya visto en la clase anterior. • Mediante HV se aceleran electrones desprendidos por el filamento e impactan contra el ánodo.

Tubos de RX - Straton • Tubos estándar vs straton

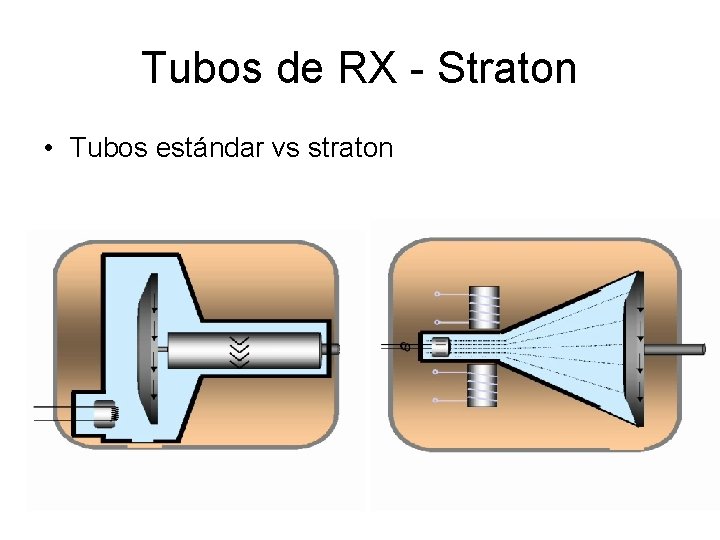

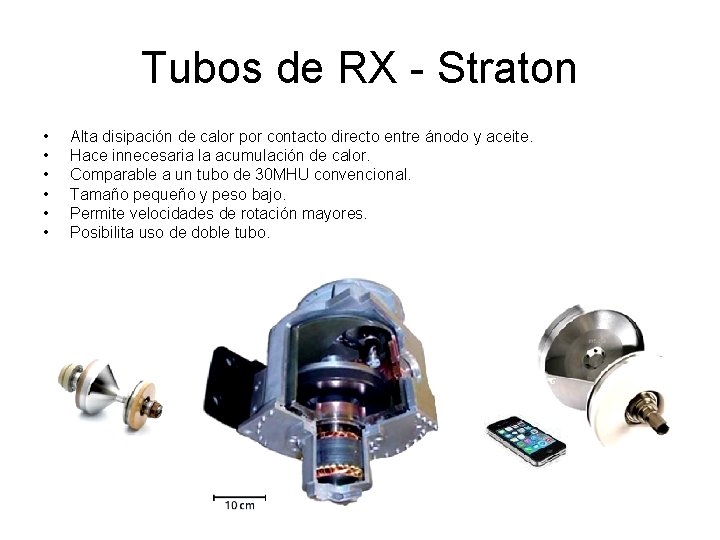

Tubos de RX - Straton • • • Alta disipación de calor por contacto directo entre ánodo y aceite. Hace innecesaria la acumulación de calor. Comparable a un tubo de 30 MHU convencional. Tamaño pequeño y peso bajo. Permite velocidades de rotación mayores. Posibilita uso de doble tubo.

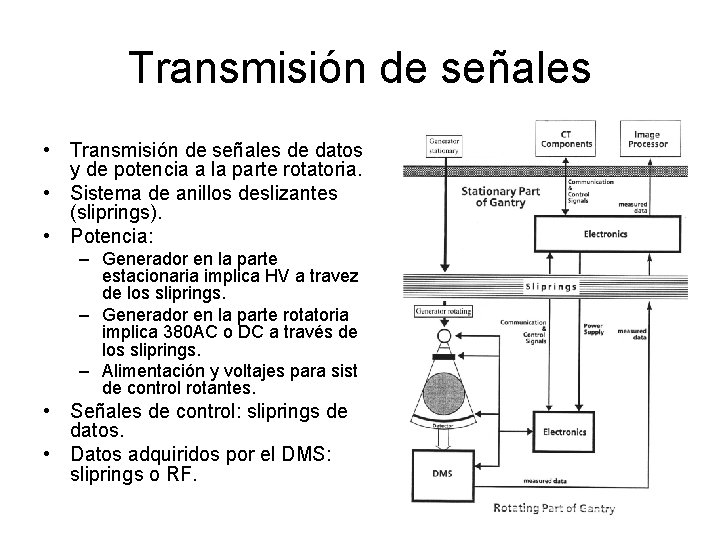

Transmisión de señales • Transmisión de señales de datos y de potencia a la parte rotatoria. • Sistema de anillos deslizantes (sliprings). • Potencia: – Generador en la parte estacionaria implica HV a travez de los sliprings. – Generador en la parte rotatoria implica 380 AC o DC a través de los sliprings. – Alimentación y voltajes para sist de control rotantes. • Señales de control: sliprings de datos. • Datos adquiridos por el DMS: sliprings o RF.

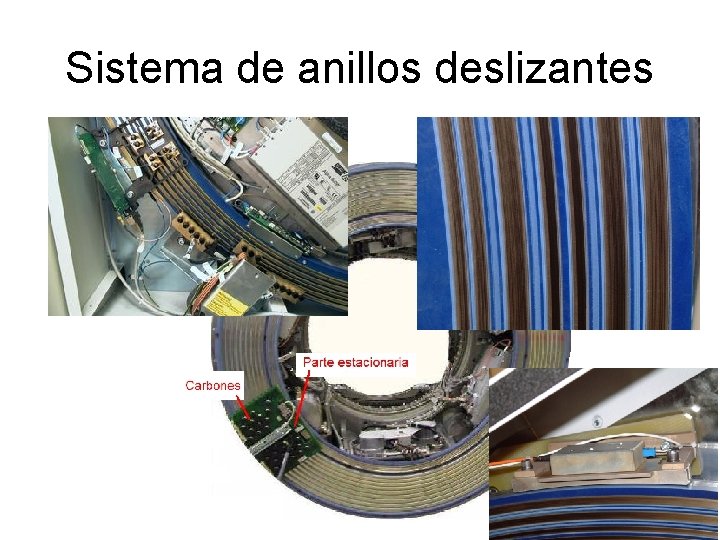

Sistema de anillos deslizantes

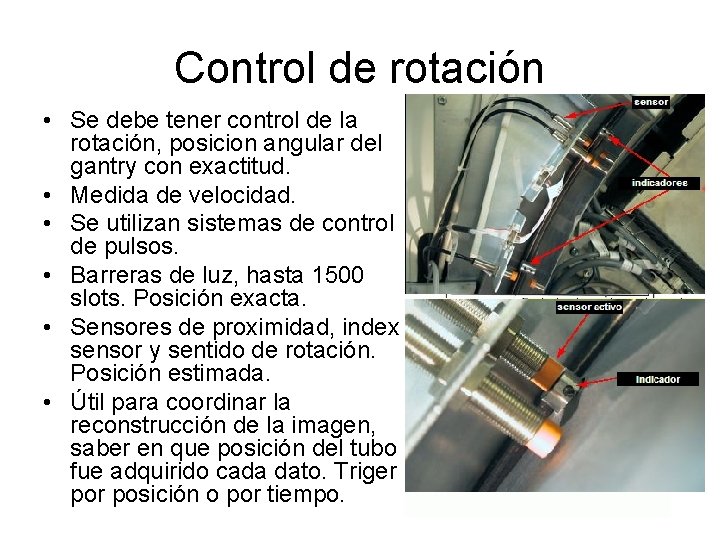

Control de rotación • Se debe tener control de la rotación, posicion angular del gantry con exactitud. • Medida de velocidad. • Se utilizan sistemas de control de pulsos. • Barreras de luz, hasta 1500 slots. Posición exacta. • Sensores de proximidad, index sensor y sentido de rotación. Posición estimada. • Útil para coordinar la reconstrucción de la imagen, saber en que posición del tubo fue adquirido cada dato. Triger posición o por tiempo.

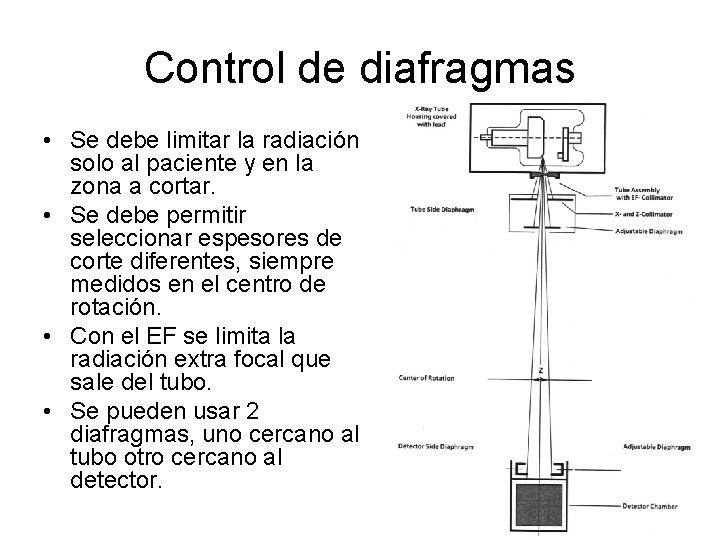

Control de diafragmas • Se debe limitar la radiación solo al paciente y en la zona a cortar. • Se debe permitir seleccionar espesores de corte diferentes, siempre medidos en el centro de rotación. • Con el EF se limita la radiación extra focal que sale del tubo. • Se pueden usar 2 diafragmas, uno cercano al tubo otro cercano al detector.

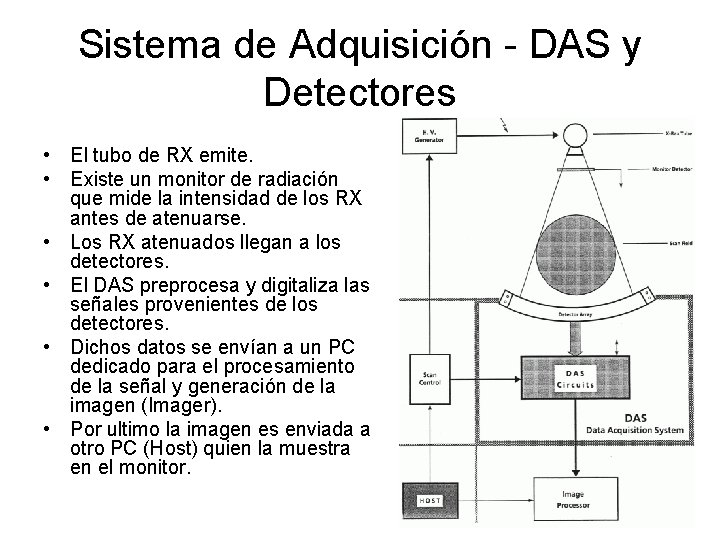

Sistema de Adquisición - DAS y Detectores • El tubo de RX emite. • Existe un monitor de radiación que mide la intensidad de los RX antes de atenuarse. • Los RX atenuados llegan a los detectores. • El DAS preprocesa y digitaliza las señales provenientes de los detectores. • Dichos datos se envían a un PC dedicado para el procesamiento de la señal y generación de la imagen (Imager). • Por ultimo la imagen es enviada a otro PC (Host) quien la muestra en el monitor.

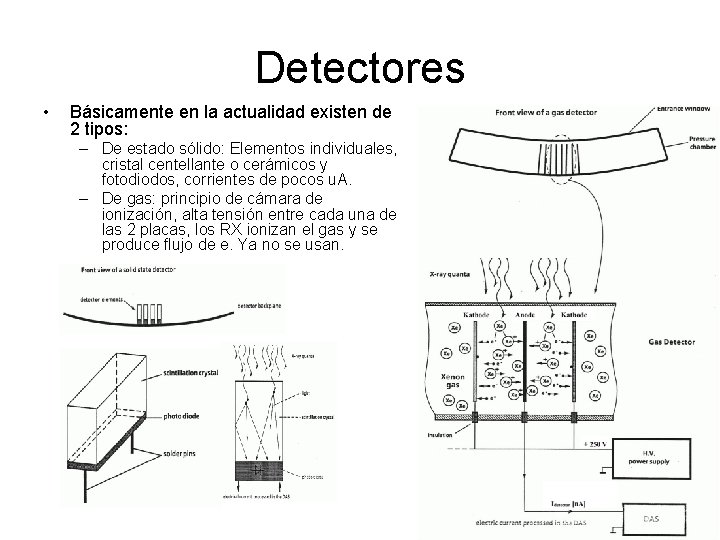

Detectores • Básicamente en la actualidad existen de 2 tipos: – De estado sólido: Elementos individuales, cristal centellante o cerámicos y fotodiodos, corrientes de pocos u. A. – De gas: principio de cámara de ionización, alta tensión entre cada una de las 2 placas, los RX ionizan el gas y se produce flujo de e. Ya no se usan.

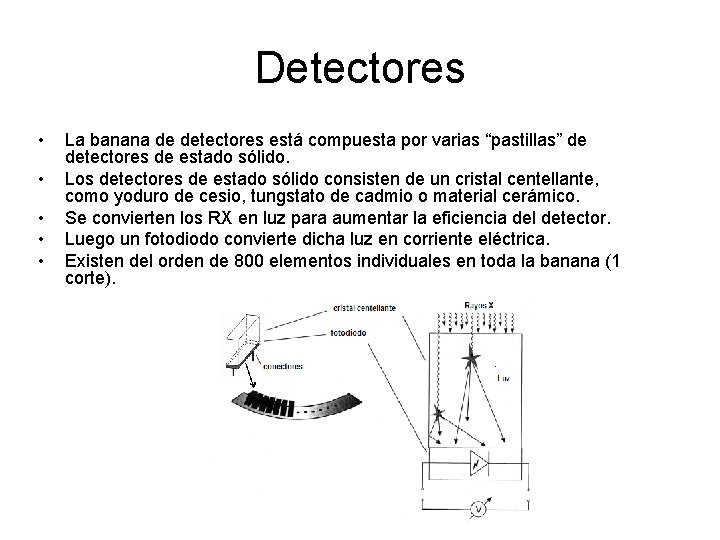

Detectores • • • La banana de detectores está compuesta por varias “pastillas” de detectores de estado sólido. Los detectores de estado sólido consisten de un cristal centellante, como yoduro de cesio, tungstato de cadmio o material cerámico. Se convierten los RX en luz para aumentar la eficiencia del detector. Luego un fotodiodo convierte dicha luz en corriente eléctrica. Existen del orden de 800 elementos individuales en toda la banana (1 corte).

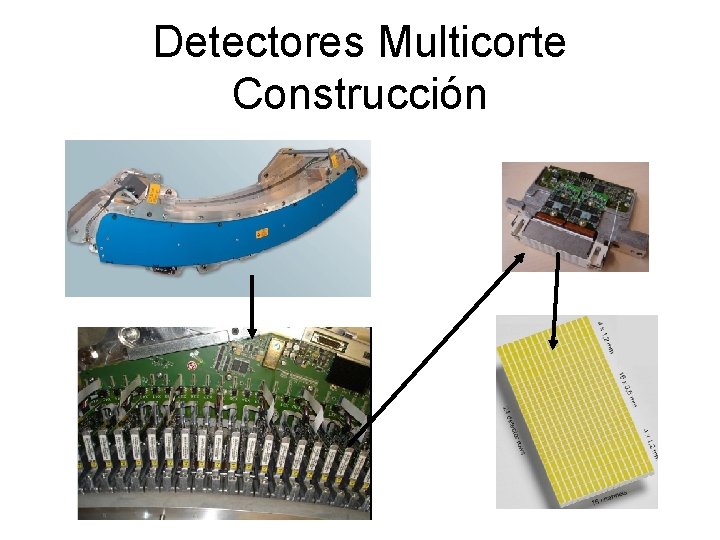

Detectores Multicorte Construcción

Detectores Multicorte • Se utiliza una matriz de detectores. • Varias filas o hileras en dirección z (dirección de los cortes, sentido de la camilla).

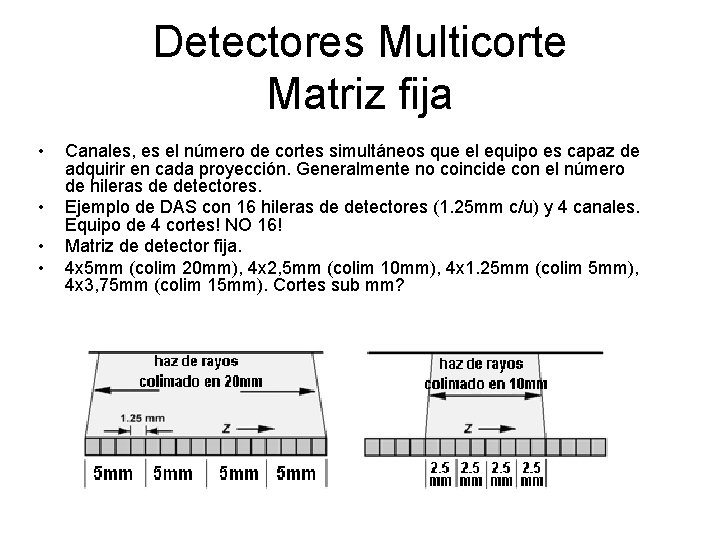

Detectores Multicorte Matriz fija • • Canales, es el número de cortes simultáneos que el equipo es capaz de adquirir en cada proyección. Generalmente no coincide con el número de hileras de detectores. Ejemplo de DAS con 16 hileras de detectores (1. 25 mm c/u) y 4 canales. Equipo de 4 cortes! NO 16! Matriz de detector fija. 4 x 5 mm (colim 20 mm), 4 x 2, 5 mm (colim 10 mm), 4 x 1. 25 mm (colim 5 mm), 4 x 3, 75 mm (colim 15 mm). Cortes sub mm?

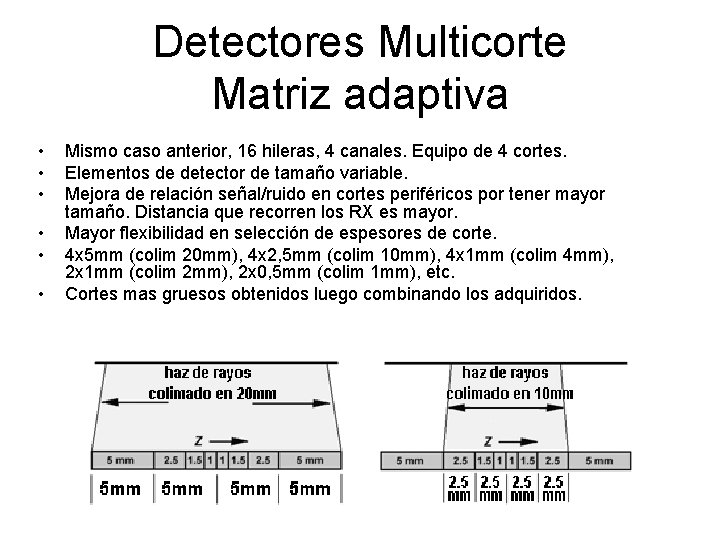

Detectores Multicorte Matriz adaptiva • • • Mismo caso anterior, 16 hileras, 4 canales. Equipo de 4 cortes. Elementos de detector de tamaño variable. Mejora de relación señal/ruido en cortes periféricos por tener mayor tamaño. Distancia que recorren los RX es mayor. Mayor flexibilidad en selección de espesores de corte. 4 x 5 mm (colim 20 mm), 4 x 2, 5 mm (colim 10 mm), 4 x 1 mm (colim 4 mm), 2 x 1 mm (colim 2 mm), 2 x 0, 5 mm (colim 1 mm), etc. Cortes mas gruesos obtenidos luego combinando los adquiridos.

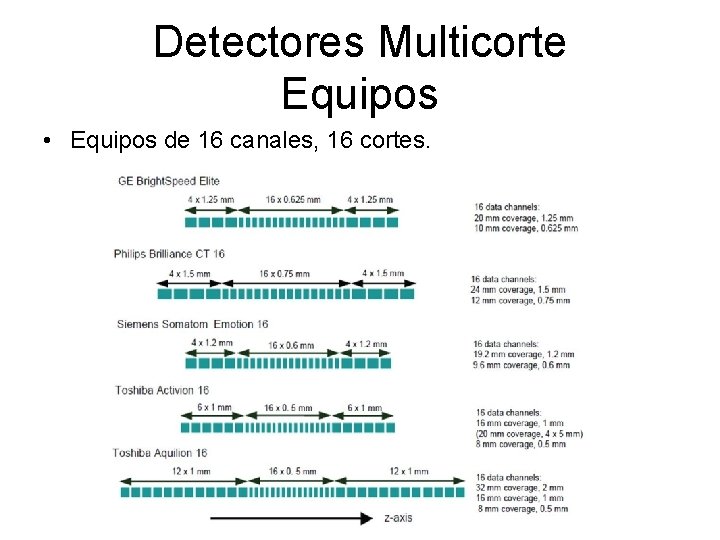

Detectores Multicorte Equipos • Equipos de 16 canales, 16 cortes.

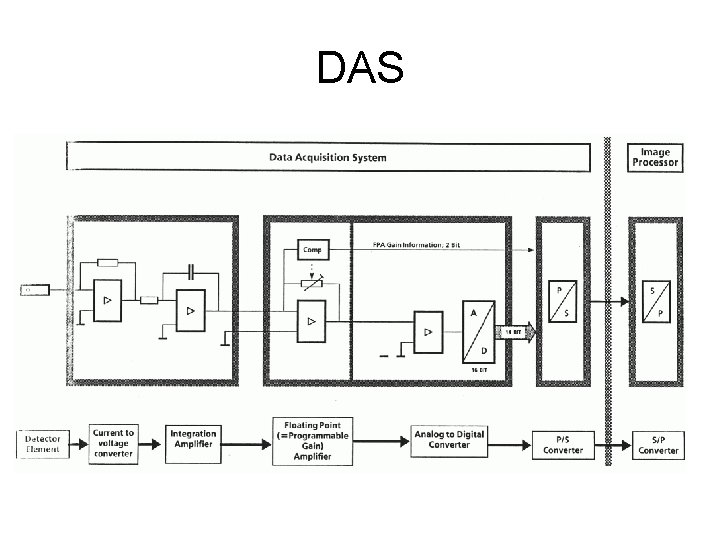

DAS

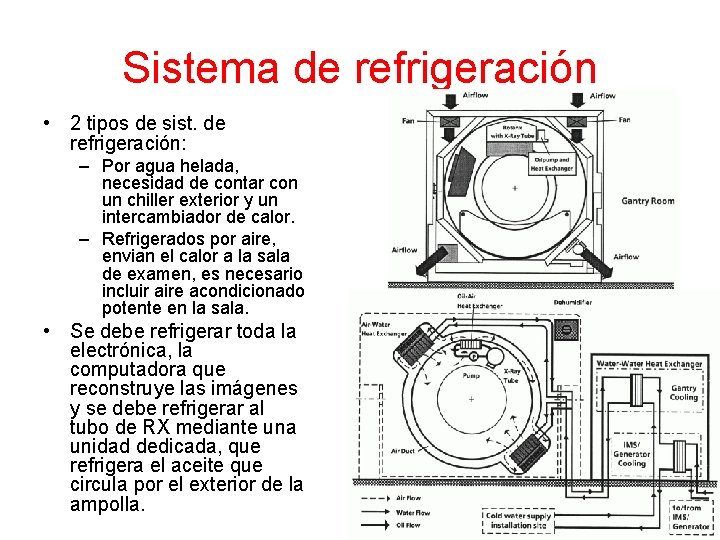

Sistema de refrigeración • 2 tipos de sist. de refrigeración: – Por agua helada, necesidad de contar con un chiller exterior y un intercambiador de calor. – Refrigerados por aire, envian el calor a la sala de examen, es necesario incluir aire acondicionado potente en la sala. • Se debe refrigerar toda la electrónica, la computadora que reconstruye las imágenes y se debe refrigerar al tubo de RX mediante una unidad dedicada, que refrigera el aceite que circula por el exterior de la ampolla.

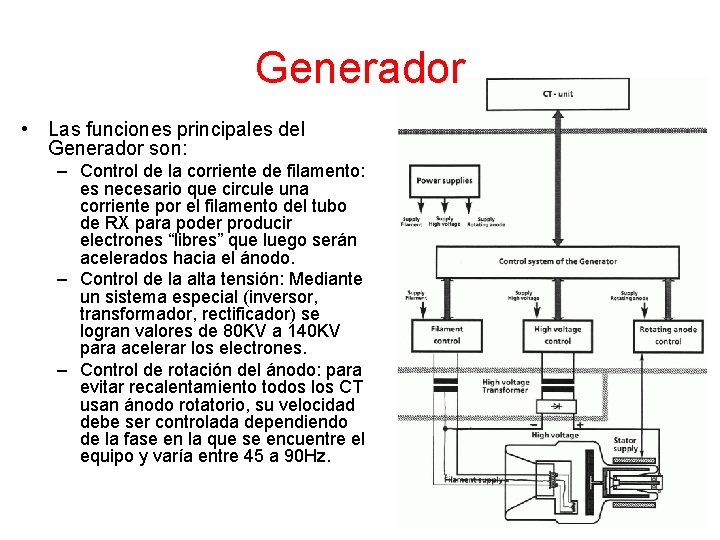

Generador • Las funciones principales del Generador son: – Control de la corriente de filamento: es necesario que circule una corriente por el filamento del tubo de RX para poder producir electrones “libres” que luego serán acelerados hacia el ánodo. – Control de la alta tensión: Mediante un sistema especial (inversor, transformador, rectificador) se logran valores de 80 KV a 140 KV para acelerar los electrones. – Control de rotación del ánodo: para evitar recalentamiento todos los CT usan ánodo rotatorio, su velocidad debe ser controlada dependiendo de la fase en la que se encuentre el equipo y varía entre 45 a 90 Hz.

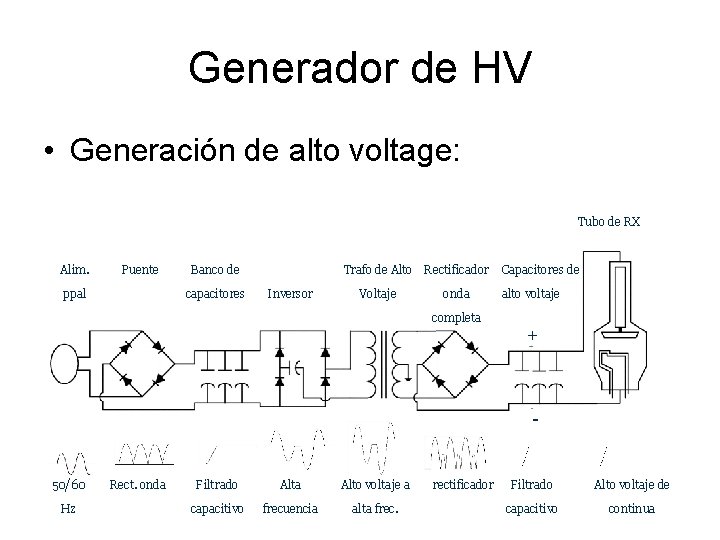

Generador de HV • Generación de alto voltage: Tubo de RX Alim. Puente ppal Banco de capacitores Trafo de Alto Rectificador Inversor Voltaje onda Capacitores de alto voltaje completa + - 50/60 Hz Rect. onda Filtrado Alta Alto voltaje a capacitivo frecuencia alta frec. rectificador Filtrado Alto voltaje de capacitivo continua

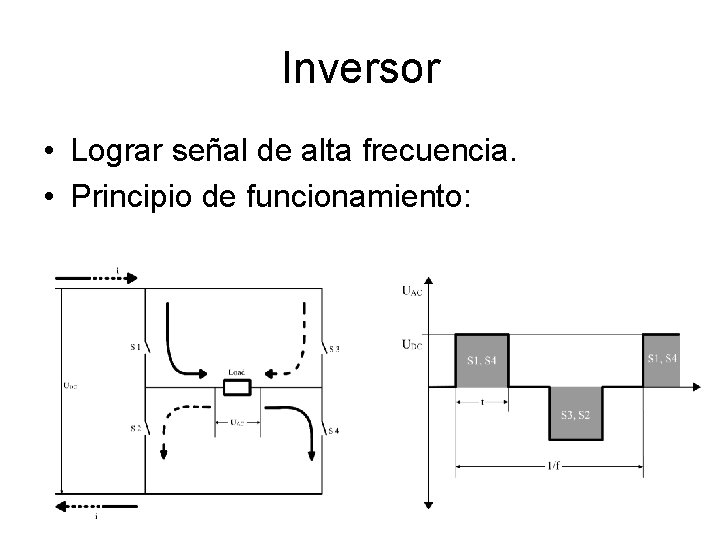

Inversor • Lograr señal de alta frecuencia. • Principio de funcionamiento:

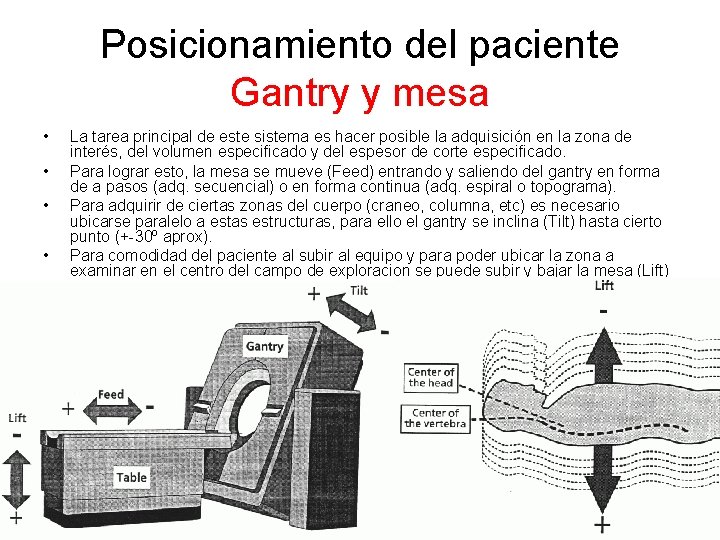

Posicionamiento del paciente Gantry y mesa • • La tarea principal de este sistema es hacer posible la adquisición en la zona de interés, del volumen especificado y del espesor de corte especificado. Para lograr esto, la mesa se mueve (Feed) entrando y saliendo del gantry en forma de a pasos (adq. secuencial) o en forma continua (adq. espiral o topograma). Para adquirir de ciertas zonas del cuerpo (craneo, columna, etc) es necesario ubicarse paralelo a estas estructuras, para ello el gantry se inclina (Tilt) hasta cierto punto (+-30º aprox). Para comodidad del paciente al subir al equipo y para poder ubicar la zona a examinar en el centro del campo de exploracion se puede subir y bajar la mesa (Lift)

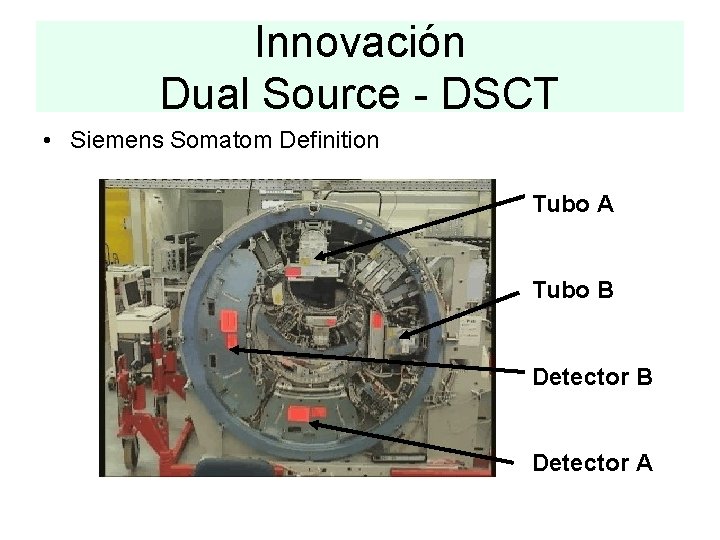

Innovación Dual Source - DSCT • Siemens Somatom Definition Tubo A Tubo B Detector A

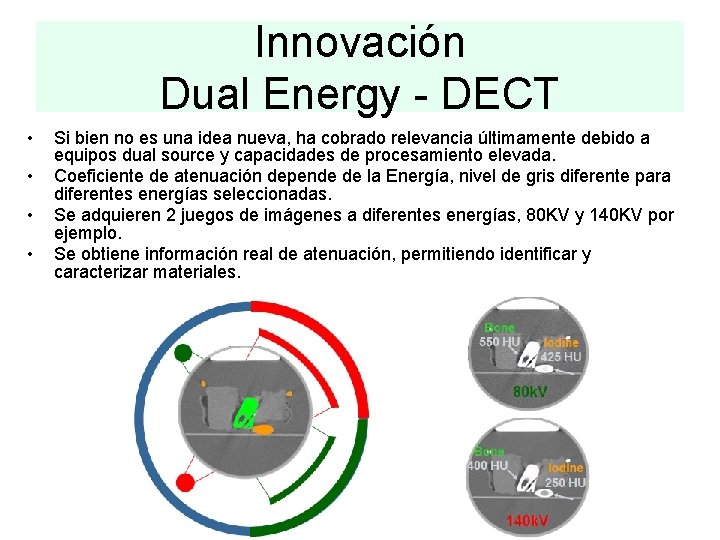

Innovación Dual Energy - DECT • • Si bien no es una idea nueva, ha cobrado relevancia últimamente debido a equipos dual source y capacidades de procesamiento elevada. Coeficiente de atenuación depende de la Energía, nivel de gris diferente para diferentes energías seleccionadas. Se adquieren 2 juegos de imágenes a diferentes energías, 80 KV y 140 KV por ejemplo. Se obtiene información real de atenuación, permitiendo identificar y caracterizar materiales.

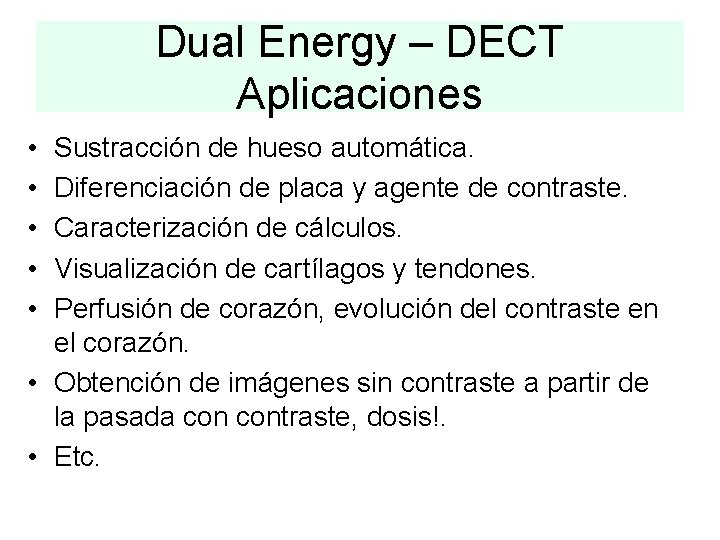

Dual Energy – DECT Aplicaciones • • • Sustracción de hueso automática. Diferenciación de placa y agente de contraste. Caracterización de cálculos. Visualización de cartílagos y tendones. Perfusión de corazón, evolución del contraste en el corazón. • Obtención de imágenes sin contraste a partir de la pasada contraste, dosis!. • Etc.
