TOLERANCIAS GEOMETRICAS (TDG)
n PARA QUE UN GRAN NUMERÓ DE PRODUCTOS O COMPONENTES MANUFACTUREROS TENGAN UNA BUENA CALIDAD SE ES NECESARIO DETERMINARLA EN GRAN MEDIDA POR SUS CARACTERÍSTICAS DIMENSIONALES Y DE FORMA.
Son piezas que han de cumplir funciones importantes en un conjunto, de las que depende la fiabilidad del producto. controlar formas individuales o definir relaciones entre distintas formas. TOLERANCIAS GEOMETRICAS La correcta interpretación de las tolerancias indicadas son 3 pasos Normas utilizadas (ISO-1101 y ANSY/ASME y 14. 5 M)
Pasos de la tolerancias geométricas La correcta interpretación Equipo, Maquinaria y Proceso Instrumentación y medios para verificación
LAS TOLERANCIAS DE FORMAS DE IMPACTO LAS TOLERANCIAS DE POSICIÓN.

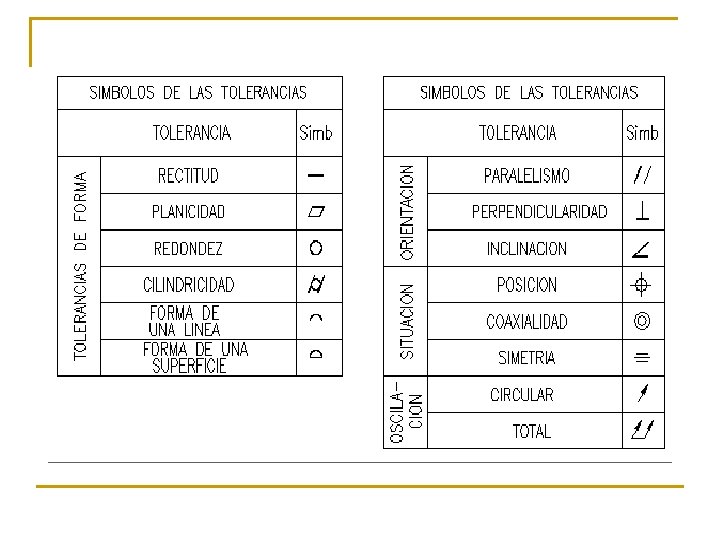

CARACTERISTICAS Se representan en planos por símbolos normalizados. si los elementos son aislados si los elementos están asociados
Formas primitivas Formas complejas CLASIFICA CION Orientación rectitud, planicidad, redondez, cilindricidad perfil, superficie paralelismo, perpendicularidad, inclinación Ubicación concentricidad, posición Oscilación circular radial, axial o total
DESCRIPCION RECTITUD PLANITUD REDONDEZ *LOS PUNTOS FORMAN UNA LINEA RECTA *SU TOLERANCIA SON DOS LINEAS PARALELAS *TODOS LOS PUNTOS DEBEN ESTAR CONTENIDOS EN DOS PLANOS PARALELOS SEPARADOS *SU TOLERANCIA ESTA FORMADA CON DOS CIRCULOS CON CENTRO COMUN Y SE PARADOS.
CILINDRICIDAD TODOS LOS PUNTOS DEBEN ESTAR CONCENTRADOS EN DOS CILINDROS CON EJE COMUN Y SEPARADOS PERFIL ESTA DEFINA POR UN PAR DE PERFILES REGULARES SEPARADOS ENTRE SI. ANGULARIDAD TIENE UN ANGULO DE 90º , ESTA DEFINIDA POR DOS PLANOS SEPARADOS PERPENDICU LARIDAD ES LA CONDICION MEDIANTE LA CUAL SE CONTROLA PLANOS O EJES A 90º PARALELISMO ES LA CONDICION GEOMETRICA CON LA CUAL SE CONTROLAN EJES O PLANOS A 180º
CONCENTRICIDAD POSICION SIMETRIA INDICA QUE DOS CENTROS O EJES DEBEN COINCIDIR EN UN EJE DE TOLERANCIAS CIRCULAR O CILINDRICA SU TOLERANCIA DENTRO DEL CENTRO, EJE, PLANO CENTRAL SE LE ES PERMITIDO VARIAR SU POSICION VERDADERA (COTA EXACTA) ES IGUALMENTE DISPUESTA O EQUIDISTANTE DEL PLANO CENTRAL Ó EL EJE DEL ELEMENTO DE REFERENCIA.
PERFIL DE UNA SUPERFICIE CABECEO SIMPLE CABECEO TOTAL SE LIMITA A DOS SUPERFICIES QUE ENVUELVE A LA SUPERFICIE TEORICA USADA PARA CONTROLAR LA RELACION DE UNA O MAS CARACTERISTICAS DEL ELEMENTO RESPECTO A UN EJE DE REFERENCIAS PROVEE EL CONTROL COMPUESTO DE TODAS LAS SUPERFICIES DEL ELEMENTO RESPECTO DE UN EJE DE REFERENCIA.
EJEMPLOS DE TOLERANCIAS GEOMETRICAS
TOLERANCIAS GEOMÉTRICAS DE RECTITUD n La superficie se considera plana cuando está totalmente comprendida entre dos planos paralelos separados entre sí la tolerancia
TOLERANCIAS GEOMÉTRICAS DE PLANICIDAD n La superficie se considera plana cuando está totalmente comprendida entre dos planos paralelos separados entre sí la tolerancia. http: //www. gig. etsii. upm. es/gigcom/temas_di 2/geom etricas/Interpretacion. html
MODELO DE LAS TOLERANCIAS GEOMETRICAS n MUESTRA UN MODULO QUE PERMITE LA FUNDACIÓN PARA INGENIERÍA DIMENSIONAL Y ANÁLISIS DE VARIACIONES MEDIANTE LA DEFINICIÓN INTELIGENTE DE LAS TOLERANCIAS GEOMÉTRICAS ASOCIADAS.
DESCRIPCION DE LAS TOLERANCIAS GEOMETRICAS n COTAS TEORICAS EXACTAS n SIGNIFICADO DE RECTANGULO DE LA TOLERANCIA
COTAS TEORICAS EXACTAS n LAS COTAS TEÓRICAMENTE EXACTAS Y QUE, POR LO TANTO, NO SON OBJETO DE TOLERANCIAS GEOMÉTRICAS SE COLOCAN RODEADAS DE UN RECUADRO. EL RECUADRO SE HACE CON LÍNEA FINA.
RECTANGULO DE LA TOLERANCIA n n EL RECTÁNGULO Y LOS RECUADROS SE DIBUJAN EN LÍNEA FINA. LOS RECUADROS SE RELLENAN DE IZQUIERDA A DERECHA
FORMAS DE RELLENAR n n n PRIMERA CASILLA: se sitúa el símbolo de la tolerancia Visto en la página símbolos. SEGUNDA CASILLA: se coloca el valor de la tolerancia (valor total) en las unidades utilizadas para la acotación lineal (normalmente mm. ). TERCERA CASILLA: se colocará opcionalmente, la letra o letras que identifiquen el elemento o elementos de referencia(un eje, un plano medio, una superficie, etc. ).
n EL RECTÁNGULO DE TOLERANCIA SE UNE AL ELEMENTO AL QUE SE REFIERE LA TOLERANCIA, MEDIANTE UNA LÍNEA TERMINADA EN UNA FLECHA CON LA PUNTA EN LAS SIGUIENTES POSICIONES.
BIBLIOGRAFIAS n http: //www. cenam. mx/cursos/Temarios 2006%5 C 36 -06. pdf n http: //www. cenam. mx/cmu-mmc/Que%20 son%20 MMC. htm n http: //www. upacifico. edu. ec/esp/Archivos/Operaciones%20 y%20 Se rvicios. pdf n http: //www. metalunivers. com/Arees/metrologiadimensional/tutorial /tolerancias. htm
n http: //www. google. com. pe/#hl=es&gs_nf=1& pq=tolerancia&cp=14&gs_id=b&xhr=t&q=tole rancia+geometrica+definicion&pf=p&rlz=1 R 2 ADFA_es. PE 404&sclient=psyab&oq=tolerancia+geo&aq=0&aqi=g 4&aql=& gs_l=&pbx=1&bav=on. 2, or. r_gc. r_pw. r_qf. , cf. osb&fp=8 e 24028 b 730 dc 6 c 3&biw=1143&bih= 637
