TOLERANCIA La tolerancia o zona de tolerancia T
- Slides: 11
TOLERANCIA La tolerancia o zona de tolerancia T es el margen de error admisible en la fabricación respecto de la medida nominal y forma geométrica de una pieza, como se muestra en la siguiente figura y se indica numéricamente de la siguiente manera: TE = f. EM - f. Em f. EM L 0 f. EN f. E m Eje o Flecha TE
La medida real o efectiva fr es aquella que verdaderamente tiene la pieza una vez fabricada y se obtiene con un instrumento de medición. Para que la pieza este aceptable, su valor debe estar comprendido entre la medida máxima y mínima, definidas por la tolerancia. Línea de referencia o línea cero L 0 es la que corresponde a la medida nominal. Agujero f. AM TA f. AN f. A m TA = f. AM - f. Am L 0
Ajuste de interferencia o apriete, es la unión entre dos piezas, eje y agujero; es decir el diámetro de la flecha es mayor que el diámetro del agujero. Apriete máximo AM es la diferencia entre la medida máxima del eje y la medida mínima del agujero. AM = f. EM - f. Am Apriete mínimo Am es la diferencia entre la medida mínima del eje y la medida máxima del agujero, como se muestra en la siguiente figura; algebraicamente se expresa: Am = f. Em - f. AM

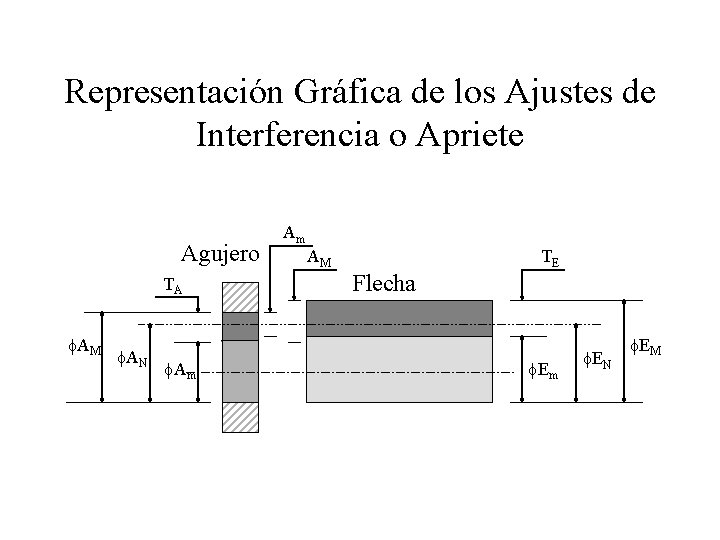

Representación Gráfica de los Ajustes de Interferencia o Apriete Agujero TA f. AM f. AN f. Am Am AM TE Flecha f. Em f. EN f. EM
Juego o holgura se produce cuando el agujero es mayor que el eje. Juego máximo es la diferencia entre la medida máxima del agujero y la medida mínima del eje, como se muestra en la siguiente figura; algebraicamente se expresa: JM = f. AM - f. Em JM L 0 f. AM f. Em Eje o Flecha Agujero
Juego mínimo es la diferencia entre la medida mínima del agujero y la medida máxima del eje, como se muestra en la siguiente figura; algebraicamente se expresa: Jm = f. Am - f. EM Jm L 0 f. Am f. EM Eje o Flecha Agujero

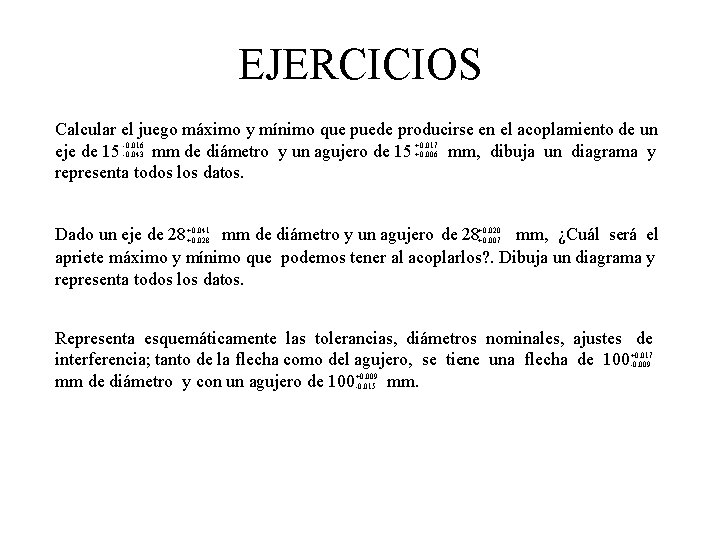

EJERCICIOS Calcular el juego máximo y mínimo que puede producirse en el acoplamiento de un +0. 017 eje de 15 -0. 016 -0. 043 mm de diámetro y un agujero de 15 +0. 006 mm, dibuja un diagrama y representa todos los datos. Dado un eje de 28 +0. 041 mm de diámetro y un agujero de 28+0. 020 mm, ¿Cuál será el +0. 028 +0. 007 apriete máximo y mínimo que podemos tener al acoplarlos? . Dibuja un diagrama y representa todos los datos. Representa esquemáticamente las tolerancias, diámetros nominales, ajustes de interferencia; tanto de la flecha como del agujero, se tiene una flecha de 100+0. 017 -0. 009 +0. 009 mm de diámetro y con un agujero de 100 -0. 015 mm.
JUEGO RADIAL INTERNO El juego radial interno es la separación que existe entre las pistas y los elementos rodantes de un rodamiento, como se puede apreciar en la siguiente figura. Jr Alojamiento Eje o Flecha Rodamiento

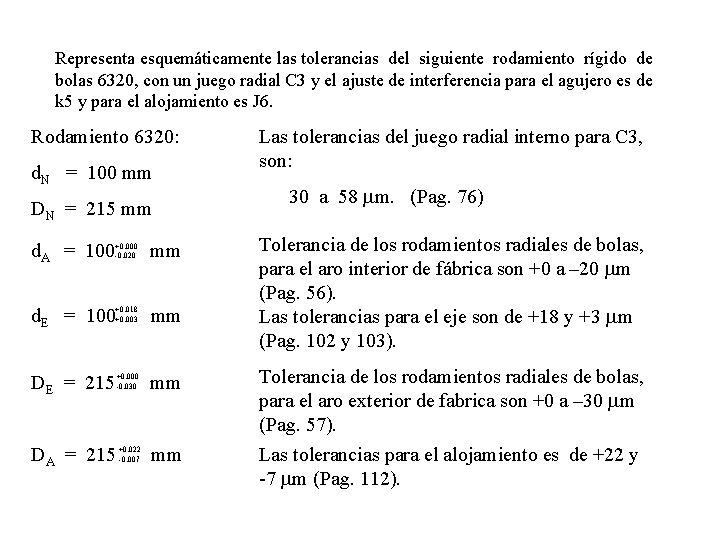

Representa esquemáticamente las tolerancias del siguiente rodamiento rígido de bolas 6320, con un juego radial C 3 y el ajuste de interferencia para el agujero es de k 5 y para el alojamiento es J 6. Rodamiento 6320: d. N = 100 mm DN = 215 mm Las tolerancias del juego radial interno para C 3, son: 30 a 58 mm. (Pag. 76) Tolerancia de los rodamientos radiales de bolas, para el aro interior de fábrica son +0 a – 20 mm (Pag. 56). Las tolerancias para el eje son de +18 y +3 mm (Pag. 102 y 103). d. A = 100 mm d. E = 100 +0. 018 +0. 003 mm DE = 215 +0. 000 -0. 030 mm Tolerancia de los rodamientos radiales de bolas, para el aro exterior de fabrica son +0 a – 30 mm (Pag. 57). DA = 215 +0. 022 -0. 007 mm Las tolerancias para el alojamiento es de +22 y -7 mm (Pag. 112). +0. 000 -0. 020
Ajustes Para Eje-Aro Interior Jr = 30 a 58 mm TE TA A d. ER = 100. 018 mm Como el diámetro de la flecha es mayor que el diámetro interior del rodamiento, por consiguiente se tiene un ajuste de apriete. d. AR = 99. 985 mm A = d. ER - d. AR A = (100. 018 - 99. 985) mm A = 0. 020 mm = 32 mm. Se tiene un ajuste de interferencia o apriete de 32 mm

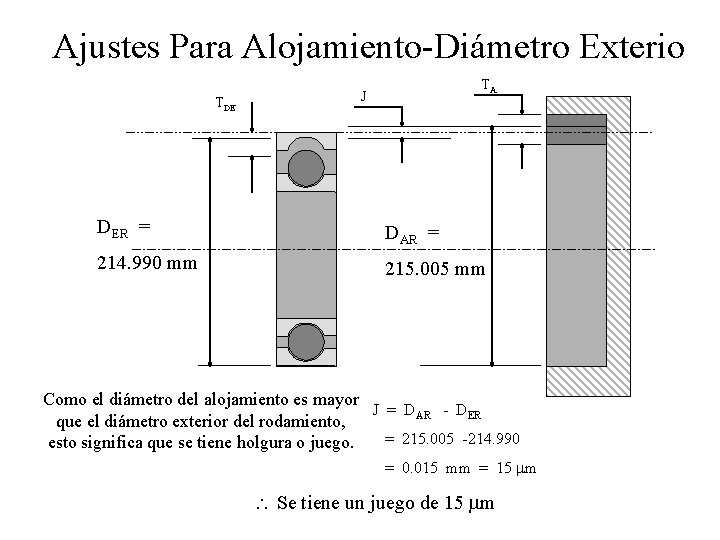

Ajustes Para Alojamiento-Diámetro Exterio TDE TA J DER = DAR = 214. 990 mm 215. 005 mm Como el diámetro del alojamiento es mayor J = DAR - DER que el diámetro exterior del rodamiento, = 215. 005 -214. 990 esto significa que se tiene holgura o juego. = 0. 015 mm = 15 mm Se tiene un juego de 15 mm
