Tolerancer Mltolerancer ISOtolerancer Tolerancer Mltolerancer Nominelt ml det

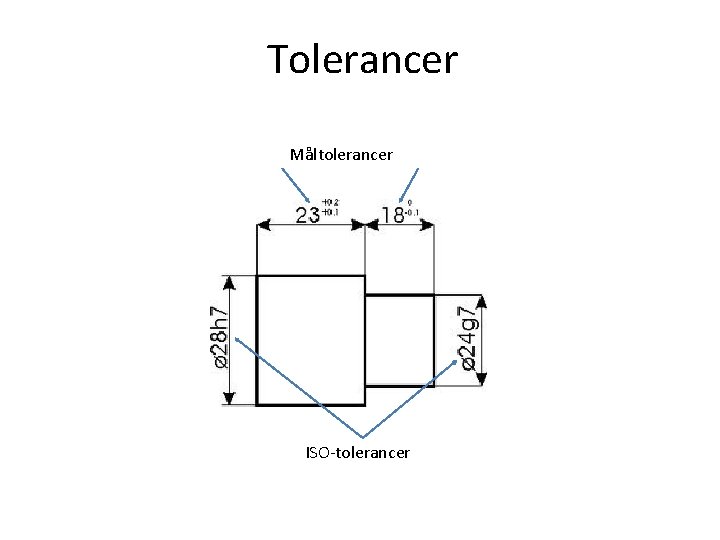

Tolerancer Måltolerancer ISO-tolerancer

Tolerancer • Måltolerancer – Nominelt mål (det mål tolerancen knytter sig til) – Maks. (det største tilladelige mål) – Min. (det mindst tilladelige mål) – Toleranceområdet (området mellem Min. & Maks. ) Eksempel: 100 +0, 40 -0, 30 100 -0, 10 -0, 30 100 +0, 40 +0, 20 100 0 -0, 4 100 +0. 40 0

Tolerancer • ISO-Tolerancer – Angives ved et tal(nominelt mål, et bogstav og et tal) – Udvendigt mål angivet ved et tal + lille bogstav + tal – akselbasis eks. : 42 h 6 – Indvendigt mål angives ved et tal + stort bogstav +tal – Hulbasis eks. : 42 H 7 – Dansk Standard DS/ISO 806 og 807

Tolerancer

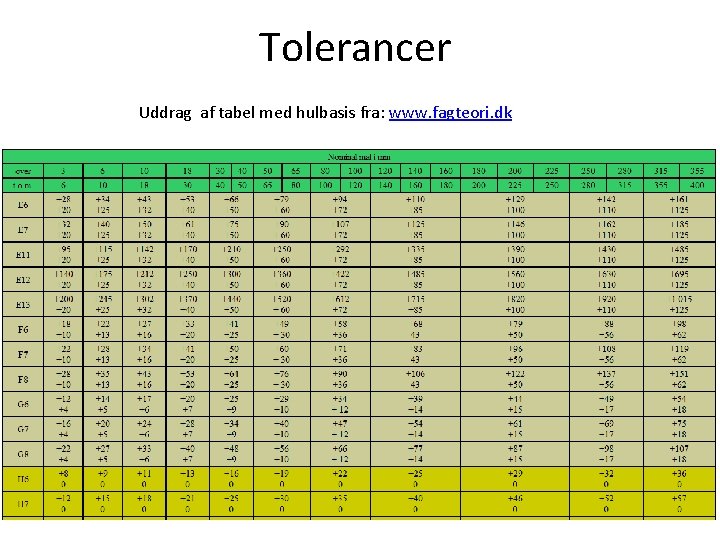

Tolerancer Uddrag af tabel med hulbasis fra: www. fagteori. dk

Tolerancer ø 60 h 6 0 maks. -16 min. ø 60 h 6 ø 60 ø 59, 984 Alle mål i en ISO-tolerancetabel opgives i tusindedele mm ø 60 G 7 +34 maks. +9 min. ø 60 G 6 ø 60, 034 ø 60, 009

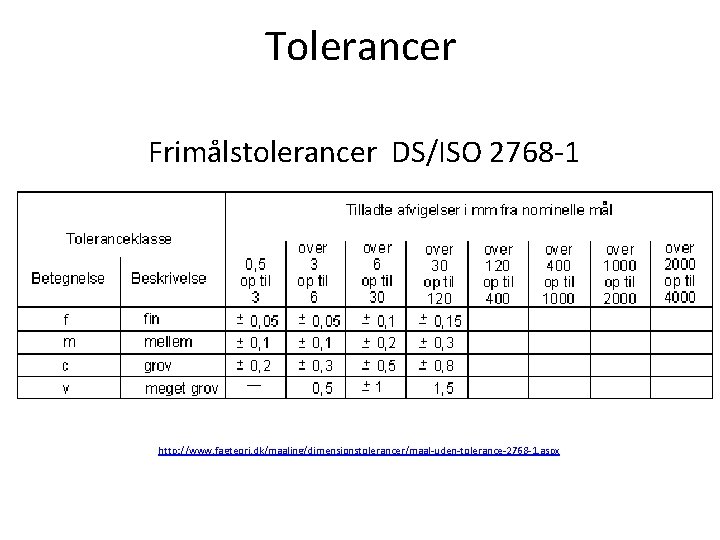

Tolerancer Frimålstolerancer DS/ISO 2768 -1 http: //www. fagteori. dk/maaling/dimensionstolerancer/maal-uden-tolerance-2768 -1. aspx

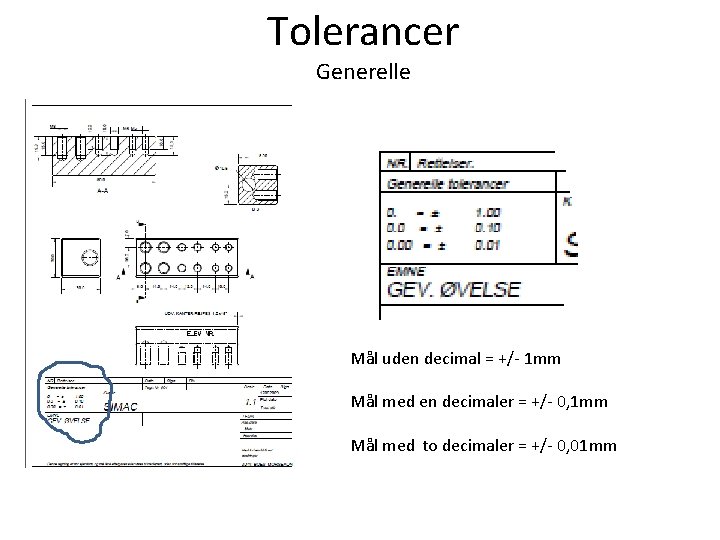

Tolerancer Generelle Mål uden decimal = +/- 1 mm Mål med en decimaler = +/- 0, 1 mm Mål med to decimaler = +/- 0, 01 mm

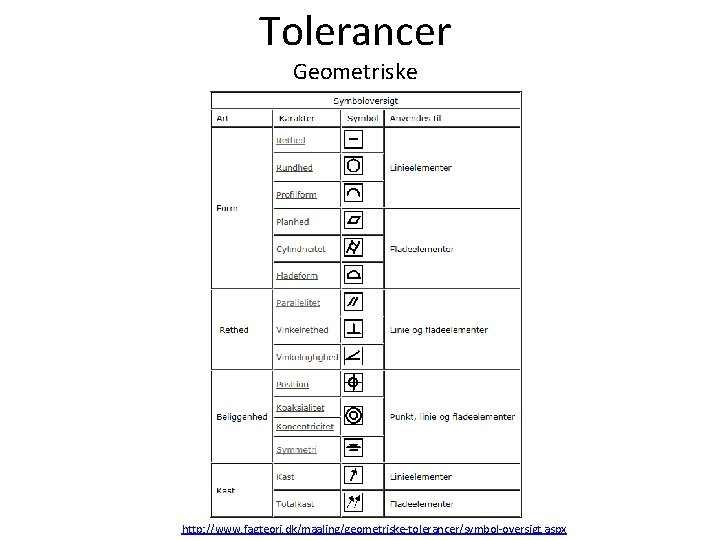

Tolerancer Geometriske http: //www. fagteori. dk/maaling/geometriske-tolerancer/symbol-oversigt. aspx

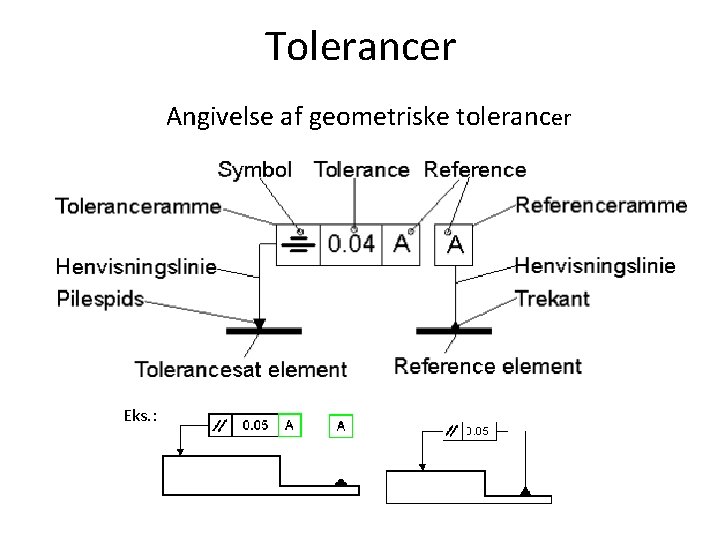

Tolerancer Angivelse af geometriske tolerancer Eks. :

Tolerancer Dagens tekst • Læs – Håndværk og Teknik – Løs opgaverne side 17 -22 side 18, 19, 20 og 22 • Læs – Grundrids af TT – Løs opgaverne side 34 -48 2. 3, 2. 4, 2. 5 og 2. 6 • Nyttigt link: www. fagteori. dk
