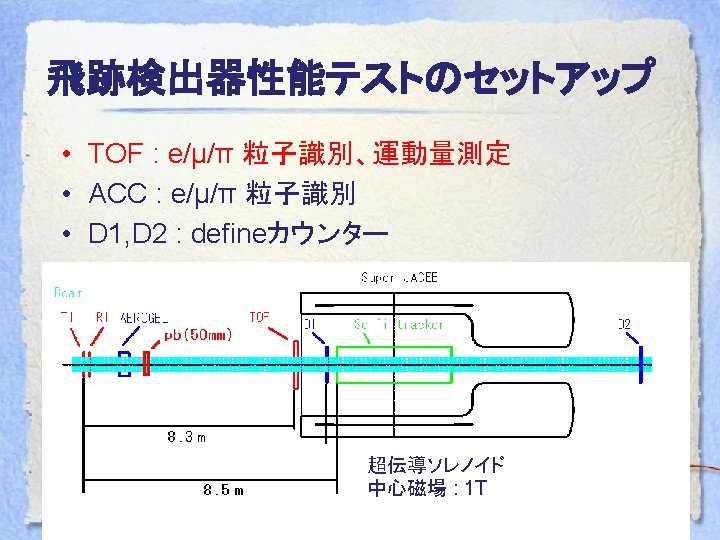

TOF TOF 1 5 PMT Light guide Scintillater

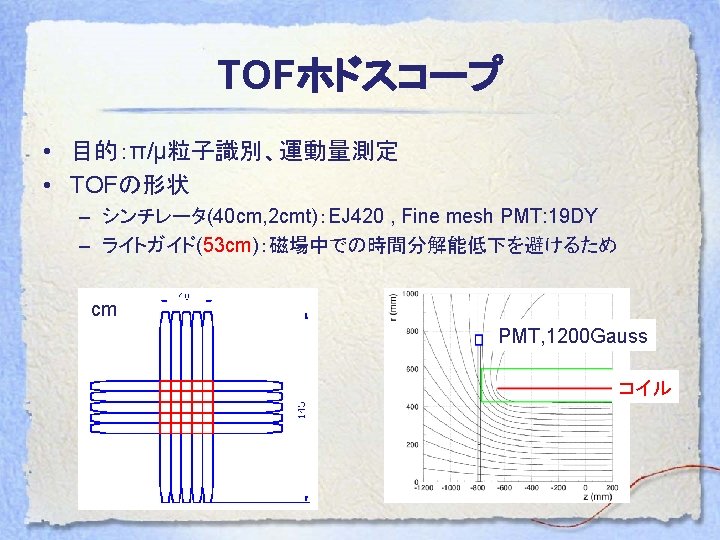

TOFホドスコープのセットアップ TOF 1 → 5 • PMT • Light guide • Scintillater PMT B PMT A TOF １０←６ PMT A PMT B 5+5 hodoscope

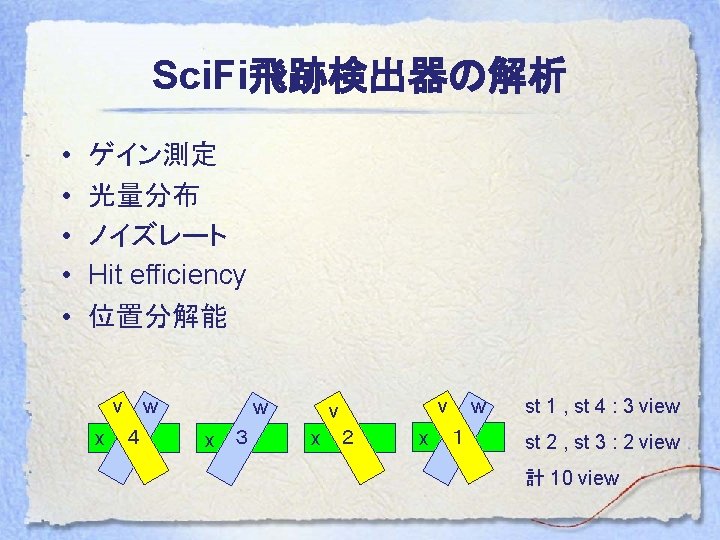

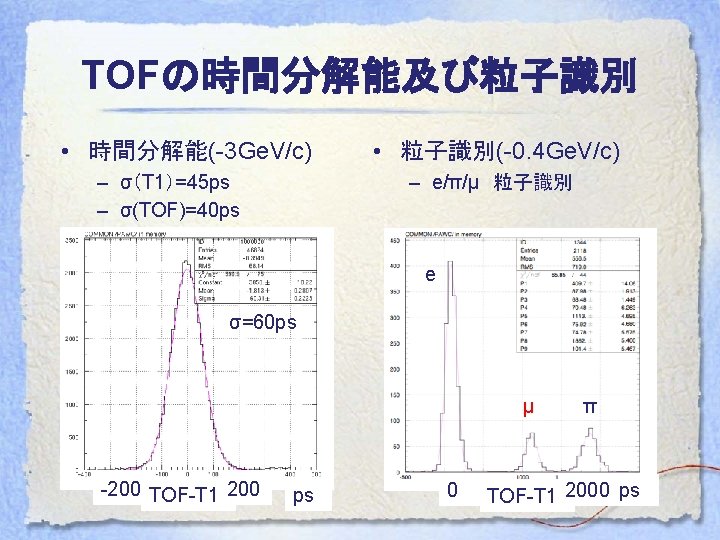

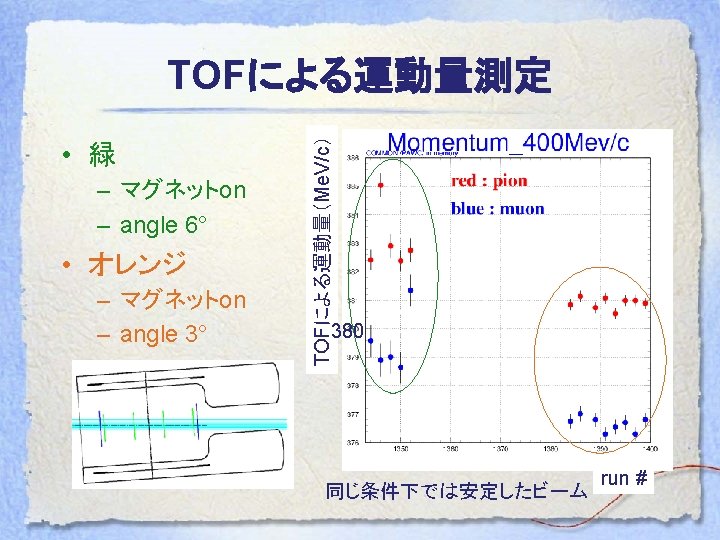

Sci. Fi飛跡検出器のゲイン • LEDを用いたゲイン測定 – Pedestalと１ photon ピークから算出 • High gain AFEⅡ – 6〜 8 count/Npe 1 0 2 3 • Low gain AFEⅡ 4 – 10〜 12 count/Npe 5 ADC mean

光量分布 • VLPCのADCゲートに入ったイベントを選んだ • Threatholdは 2. 5 p. e. X-view Npe PROTON BLUE: PION : 35300<L 1 A<36000 RED: PROTON : 35300<L 1 A<36500 L 1 A（TDC） 14. 5 p. e.

各view毎の光量分布 • +1. 0 Ge. V/c , proton • st 1~st 3 : 15 p. e. , st 4 : 9 p. e. (st 1~3の 60％) • st 4はwaveguideが１ m長い – 減衰長： 7. 7 m=>waveguideによる減衰 88％ • 減衰長では説明できない他の要因？ Npe 3 HF濃度 St 1 V view 15. 9 2500 ppm St 3 X view ? mix St 1 X view 14. 5 5000 ppm St 3 Wview 14. 0? 5000 St 1 Wview 16. 9 3500 ppm St 4 V view 9. 0 2500 St 2 V view 15. 2 5000 ppm St 4 X view 9. 3 2500 St 2 X view 18. 1 5000 ppm St 4 Wview 9. 2 5000

ノイズレート • ノイズレート＝hit fiber数/(event数xfiber数) • Theratholdによる変化 ex) st 1 V view 0. 5 p. e. 1. 5 p. e. 2. 5 p. e. 1. 4 x 10^-1 1. 1 x 10^-2 2. 0 x 10^-3 • Threathold 2. 5 p. e. /fib st 1 V view 2. 0 x 10 -3 st 3 X view /fib 1. 3 x 10 -3 st 1 X view 1. 0 x 10 -3 st 3 W view 1. 7 x 10 -3 st 1 W view 1. 1 x 10 -3 st 4 V view 1. 9 x 10 -3 st 2 V view 1. 4 x 10 -3 st 4 X view 1. 5 x 10 -5 st 2 X view 1. 7 x 10 -3 st 4 W view 1. 3 x 10 -3

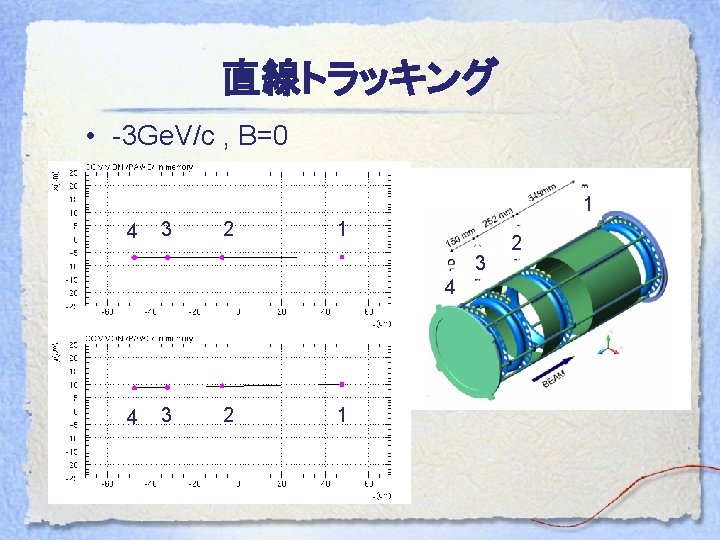

Hit efficiency • -3 Ge. V/c , π 8996 evt • |x(st 1)-st 2〜st 4 line fitから計算されるst１での座標 | < 2 mm , etc Station 1 X axis % 8507/8996 Station 3 X axis =95 % 98 Station 1 Y axis 97 Station 3 Y axis 99 Station 2 X axis 99 Station 4 X axis 98 Station 2 Y axis 99 Station 4 Y axis 99

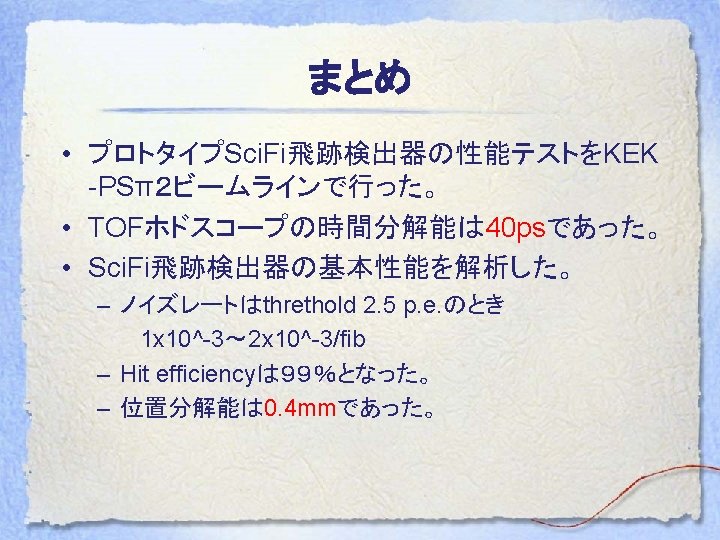

位置分解能 • Line fitの残差分布 RMS=0. 4 mm RMS st 1 X axis 0. 3 mm st 1 Y axis 0. 2 mm st 2 X axis 0. 5 mm st 2 Y axis 0. 4 mm st 3 X axis 0. 5 mm st 3 Y axis 0. 4 mm st 4 X axis 0. 4 mm st 4 Y axis 0. 3 mm 0. 4(fiber間隔) x 7(fiber 7本)/2=1. 47 mm -2. 0 全viewの重ね合わせ mm 位置分解能=1. 47/ =0. 4 mm 期待される位置分解能と一致
