TOBILLO-PIE

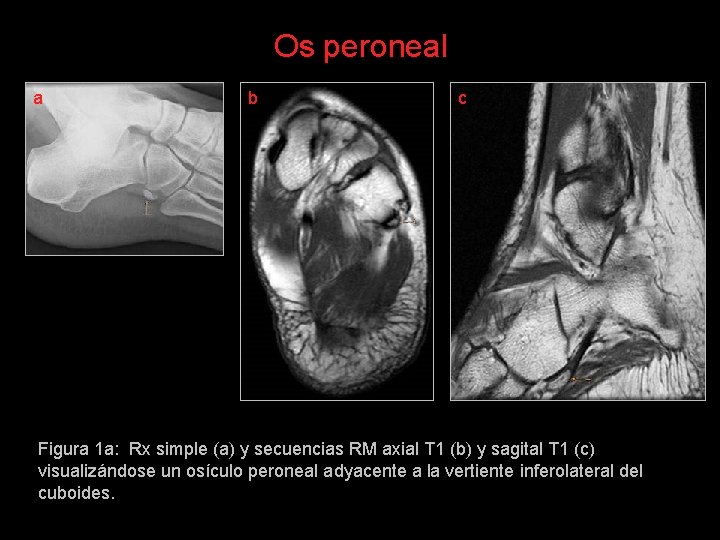

Os peroneal a b c Figura 1 a: Rx simple (a) y secuencias RM axial T 1 (b) y sagital T 1 (c) visualizándose un osículo peroneal adyacente a la vertiente inferolateral del cuboides.

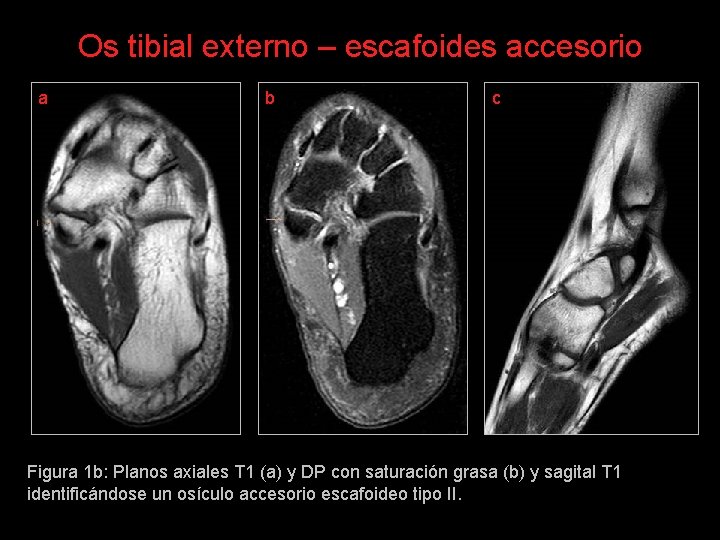

Os tibial externo – escafoides accesorio a b c Figura 1 b: Planos axiales T 1 (a) y DP con saturación grasa (b) y sagital T 1 identificándose un osículo accesorio escafoideo tipo II.

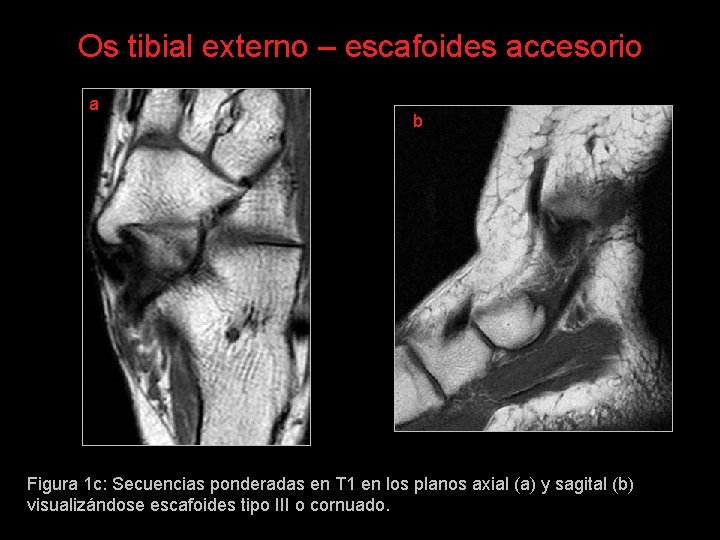

Os tibial externo – escafoides accesorio a b Figura 1 c: Secuencias ponderadas en T 1 en los planos axial (a) y sagital (b) visualizándose escafoides tipo III o cornuado.

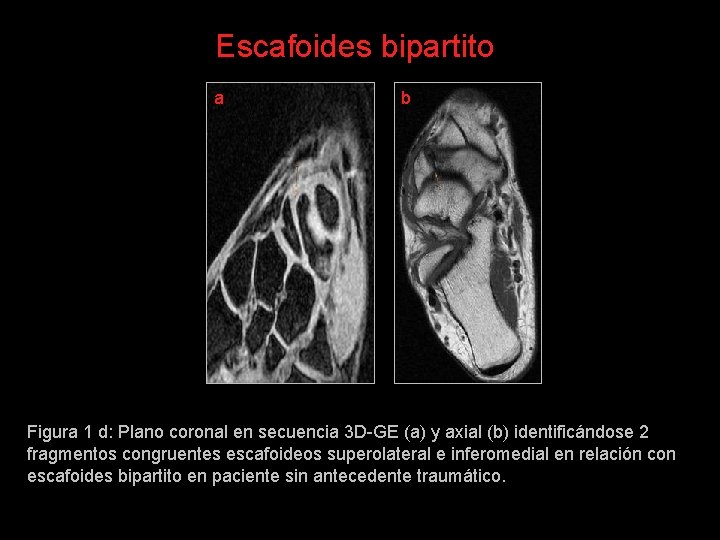

Escafoides bipartito a b Figura 1 d: Plano coronal en secuencia 3 D-GE (a) y axial (b) identificándose 2 fragmentos congruentes escafoideos superolateral e inferomedial en relación con escafoides bipartito en paciente sin antecedente traumático.

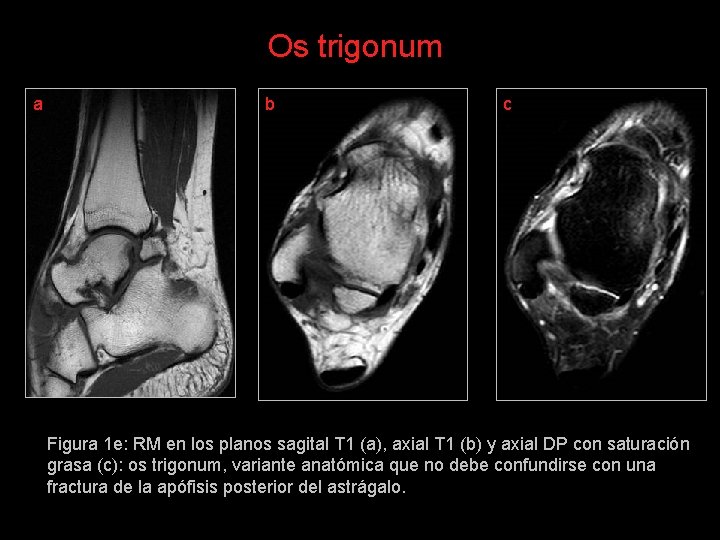

Os trigonum a b c Figura 1 e: RM en los planos sagital T 1 (a), axial T 1 (b) y axial DP con saturación grasa (c): os trigonum, variante anatómica que no debe confundirse con una fractura de la apófisis posterior del astrágalo.

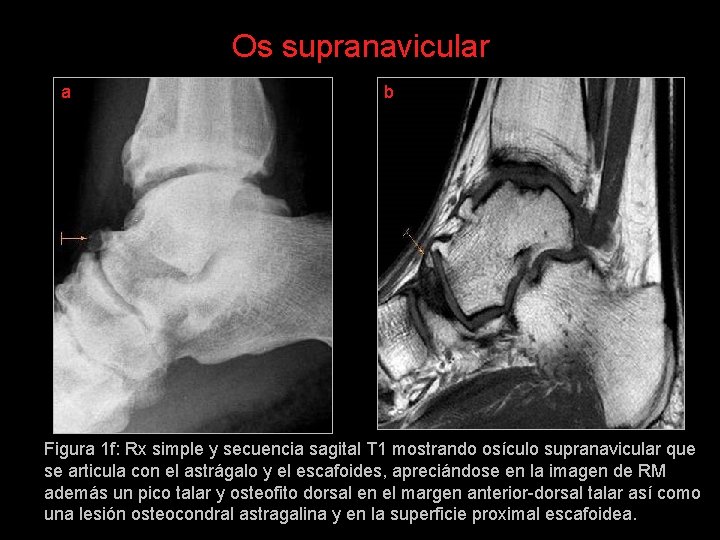

Os supranavicular a b Figura 1 f: Rx simple y secuencia sagital T 1 mostrando osículo supranavicular que se articula con el astrágalo y el escafoides, apreciándose en la imagen de RM además un pico talar y osteofito dorsal en el margen anterior-dorsal talar así como una lesión osteocondral astragalina y en la superficie proximal escafoidea.

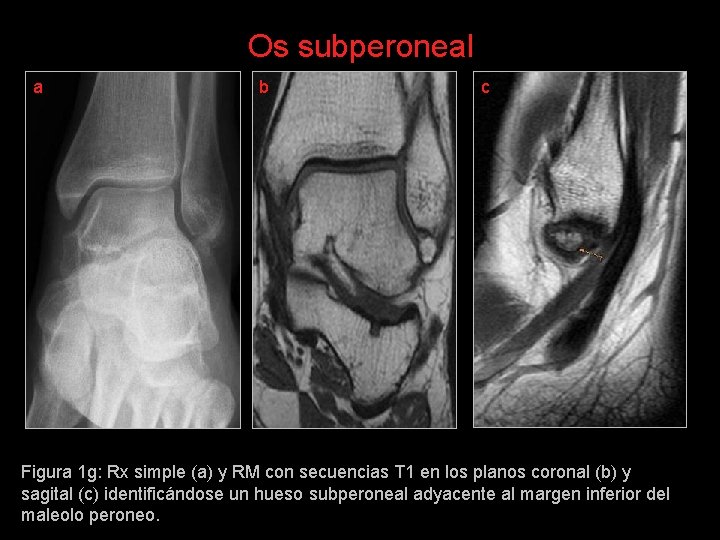

Os subperoneal a b c Figura 1 g: Rx simple (a) y RM con secuencias T 1 en los planos coronal (b) y sagital (c) identificándose un hueso subperoneal adyacente al margen inferior del maleolo peroneo.

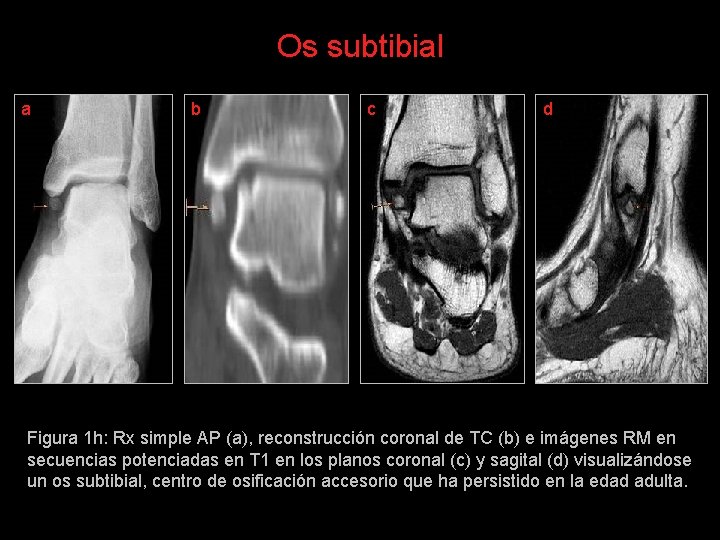

Os subtibial a b c d Figura 1 h: Rx simple AP (a), reconstrucción coronal de TC (b) e imágenes RM en secuencias potenciadas en T 1 en los planos coronal (c) y sagital (d) visualizándose un os subtibial, centro de osificación accesorio que ha persistido en la edad adulta.

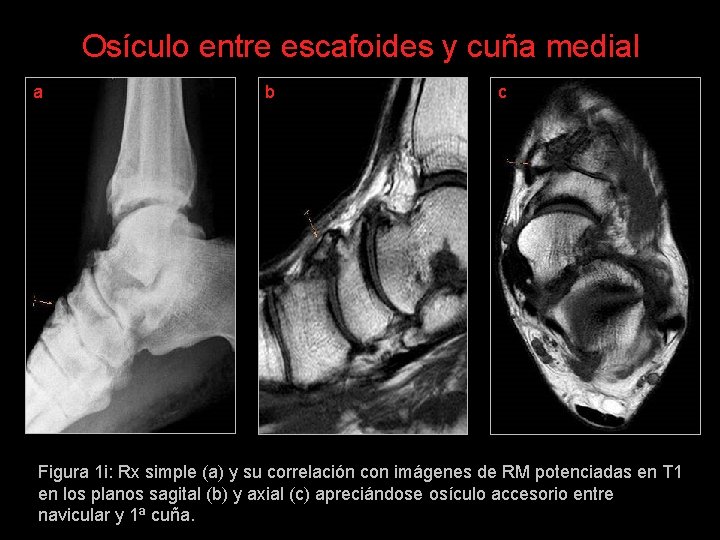

Osículo entre escafoides y cuña medial a b c Figura 1 i: Rx simple (a) y su correlación con imágenes de RM potenciadas en T 1 en los planos sagital (b) y axial (c) apreciándose osículo accesorio entre navicular y 1ª cuña.

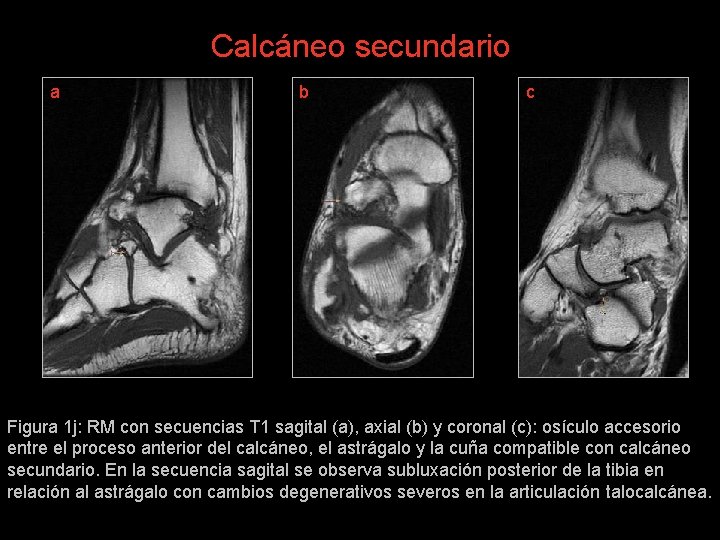

Calcáneo secundario a b c Figura 1 j: RM con secuencias T 1 sagital (a), axial (b) y coronal (c): osículo accesorio entre el proceso anterior del calcáneo, el astrágalo y la cuña compatible con calcáneo secundario. En la secuencia sagital se observa subluxación posterior de la tibia en relación al astrágalo con cambios degenerativos severos en la articulación talocalcánea.

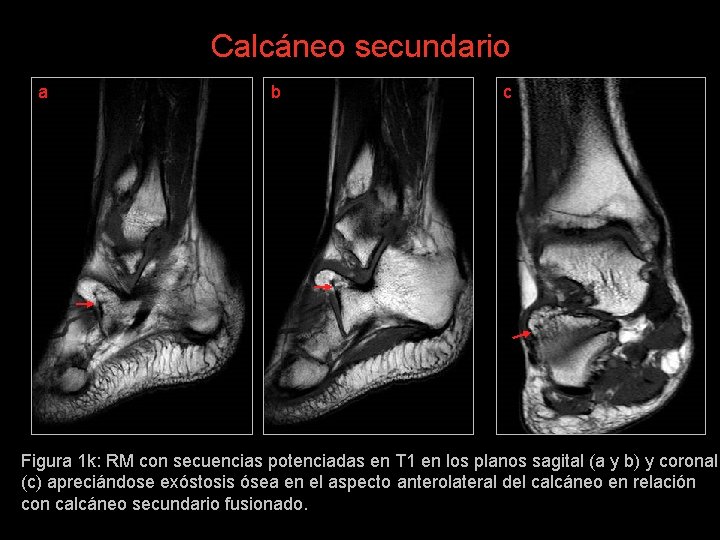

Calcáneo secundario a b c Figura 1 k: RM con secuencias potenciadas en T 1 en los planos sagital (a y b) y coronal (c) apreciándose exóstosis ósea en el aspecto anterolateral del calcáneo en relación con calcáneo secundario fusionado.

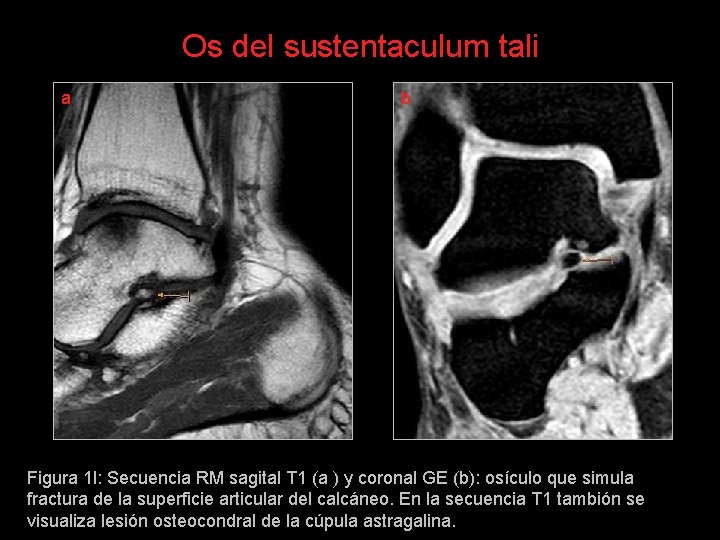

Os del sustentaculum tali a b Figura 1 l: Secuencia RM sagital T 1 (a ) y coronal GE (b): osículo que simula fractura de la superficie articular del calcáneo. En la secuencia T 1 tambión se visualiza lesión osteocondral de la cúpula astragalina.

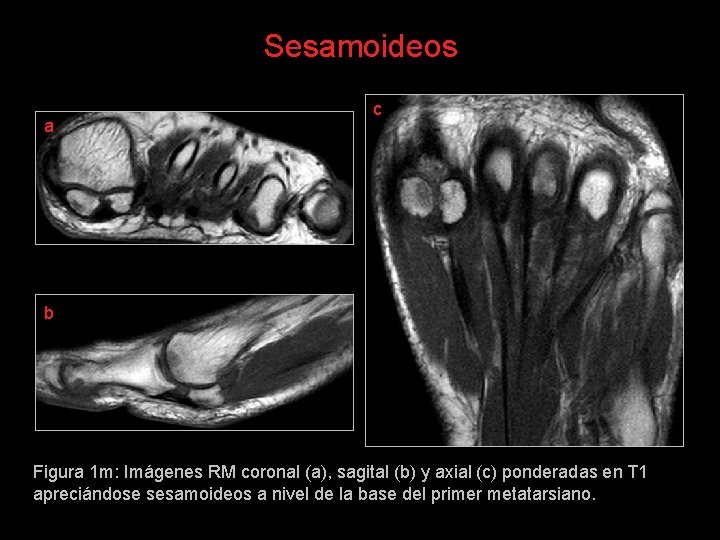

Sesamoideos a c b Figura 1 m: Imágenes RM coronal (a), sagital (b) y axial (c) ponderadas en T 1 apreciándose sesamoideos a nivel de la base del primer metatarsiano.

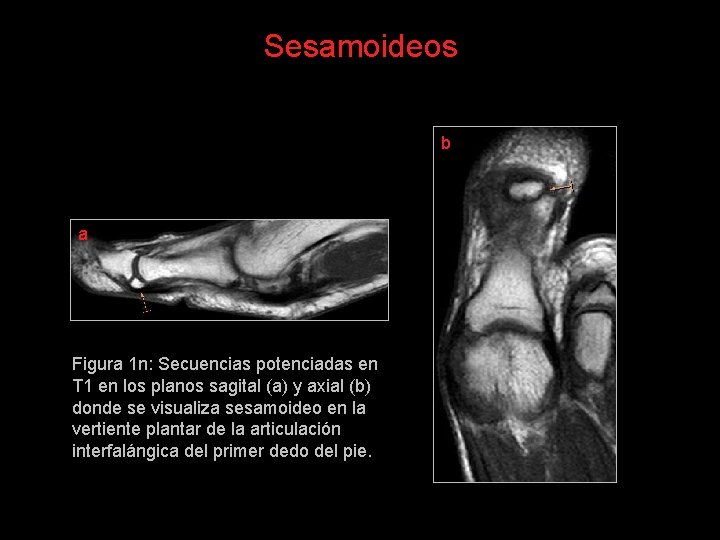

Sesamoideos b a Figura 1 n: Secuencias potenciadas en T 1 en los planos sagital (a) y axial (b) donde se visualiza sesamoideo en la vertiente plantar de la articulación interfalángica del primer dedo del pie.

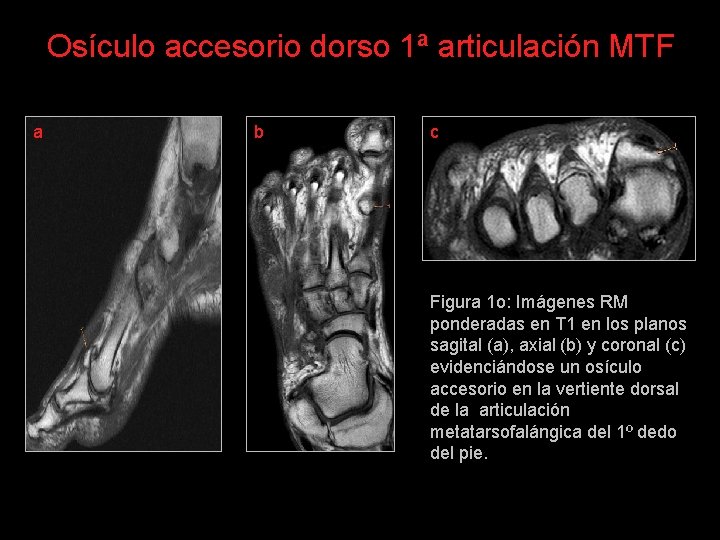

Osículo accesorio dorso 1ª articulación MTF a b c Figura 1 o: Imágenes RM ponderadas en T 1 en los planos sagital (a), axial (b) y coronal (c) evidenciándose un osículo accesorio en la vertiente dorsal de la articulación metatarsofalángica del 1º dedo del pie.

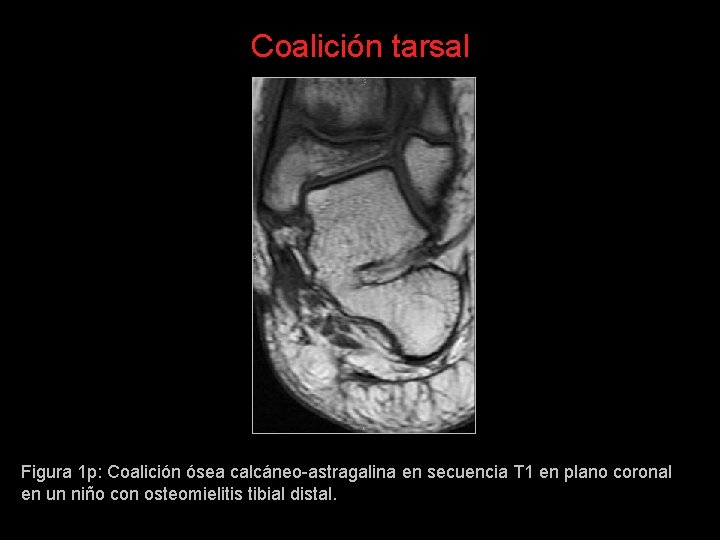

Coalición tarsal Figura 1 p: Coalición ósea calcáneo-astragalina en secuencia T 1 en plano coronal en un niño con osteomielitis tibial distal.

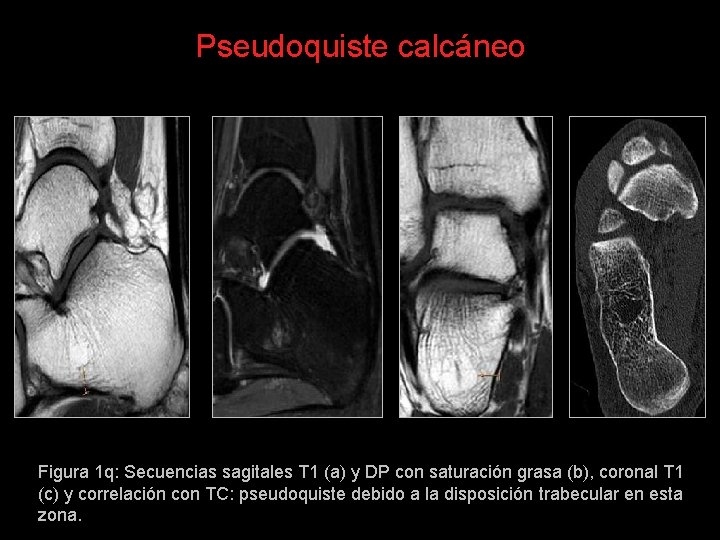

Pseudoquiste calcáneo Figura 1 q: Secuencias sagitales T 1 (a) y DP con saturación grasa (b), coronal T 1 (c) y correlación con TC: pseudoquiste debido a la disposición trabecular en esta zona.

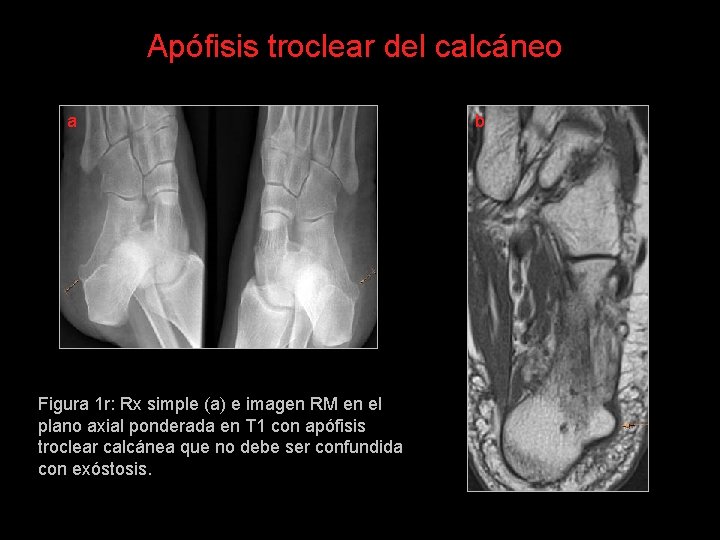

Apófisis troclear del calcáneo a Figura 1 r: Rx simple (a) e imagen RM en el plano axial ponderada en T 1 con apófisis troclear calcánea que no debe ser confundida con exóstosis. b

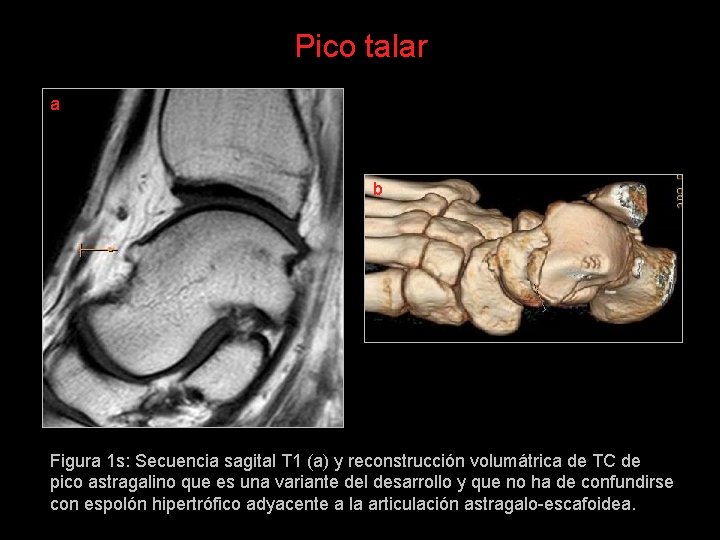

Pico talar a b Figura 1 s: Secuencia sagital T 1 (a) y reconstrucción volumátrica de TC de pico astragalino que es una variante del desarrollo y que no ha de confundirse con espolón hipertrófico adyacente a la articulación astragalo-escafoidea.

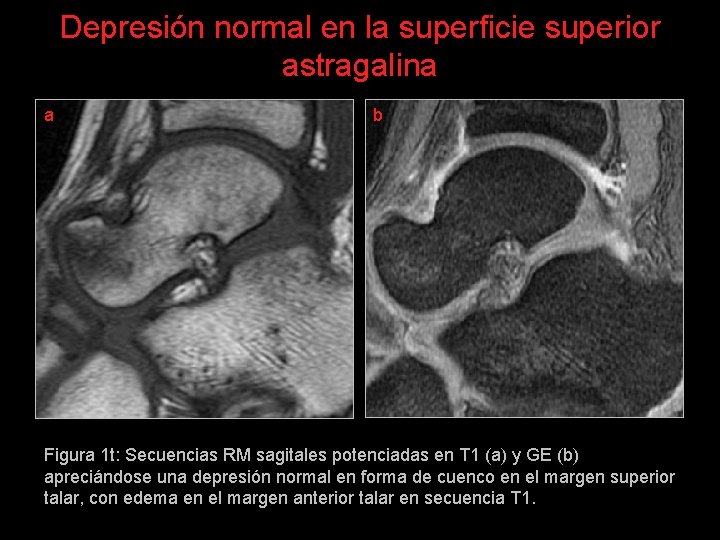

Depresión normal en la superficie superior astragalina a b Figura 1 t: Secuencias RM sagitales potenciadas en T 1 (a) y GE (b) apreciándose una depresión normal en forma de cuenco en el margen superior talar, con edema en el margen anterior talar en secuencia T 1.

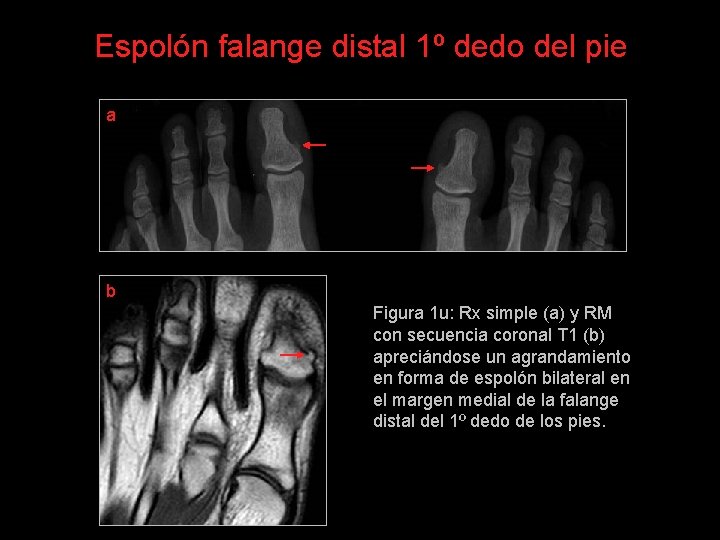

Espolón falange distal 1º dedo del pie a b Figura 1 u: Rx simple (a) y RM con secuencia coronal T 1 (b) apreciándose un agrandamiento en forma de espolón bilateral en el margen medial de la falange distal del 1º dedo de los pies.
