TNG QUAN V BO HIU Bo hiu L

TỔNG QUAN VỀ BÁO HIỆU • Báo hiệu? Là ngôn ngữ trao đổi gi ữa các thiết bị có liên quan đến các chỉ dẫn để điều khiển, giám sát các kết nối cuộc gọi • Phân loại hệ thống báo hiệu

STP là một SP có khả năng định tuyến bản tin báo hiệu đến các điểm đích khác nhau SP là node trong mạng báo hiệu, thực hiện các chức năng của hệ thống báo hiệu, mỗi SP có một mã riêng và duy nhất

• SL (signaling Link) là đường dữ liệu kết nối 2 điểm báo hiệu • SLS (signaling Link Set) là tập hợp một số các đường báo hiệu song kết nối cùng các điểm báo hiệu SR (signaling Route) Là đường báo hiệu xác định trước để truyền bản tin báo hiệu từ nguồn đến đích SRS (signaling Route Set) Nhóm tất cả các tuyến trong mạng báo hiệu mà có thể truyền tải bản tin báo hiệu từ nguồn đến đích

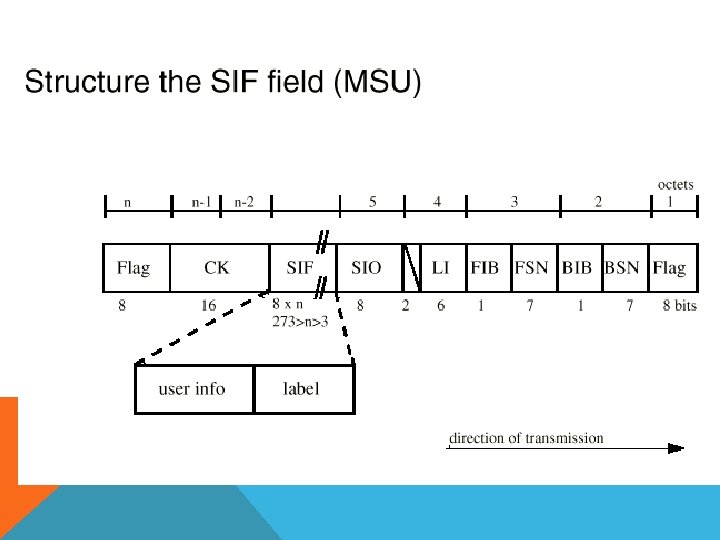

CÁC LOẠI BẢN TIN

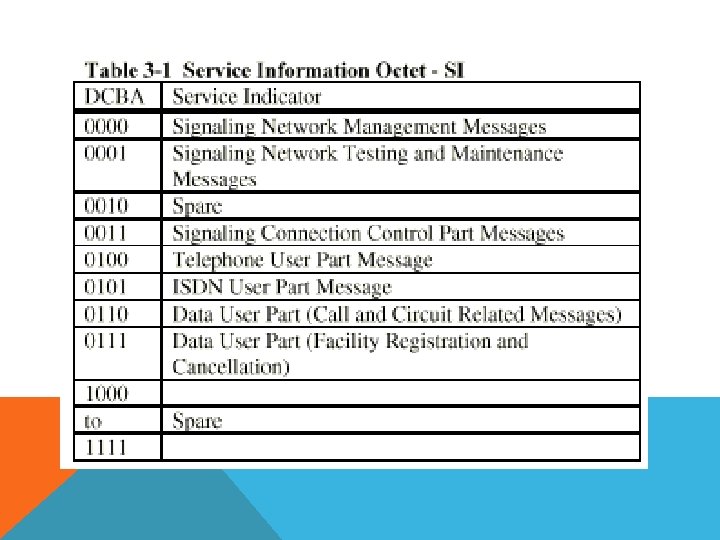

Table 3 -2, pg 31

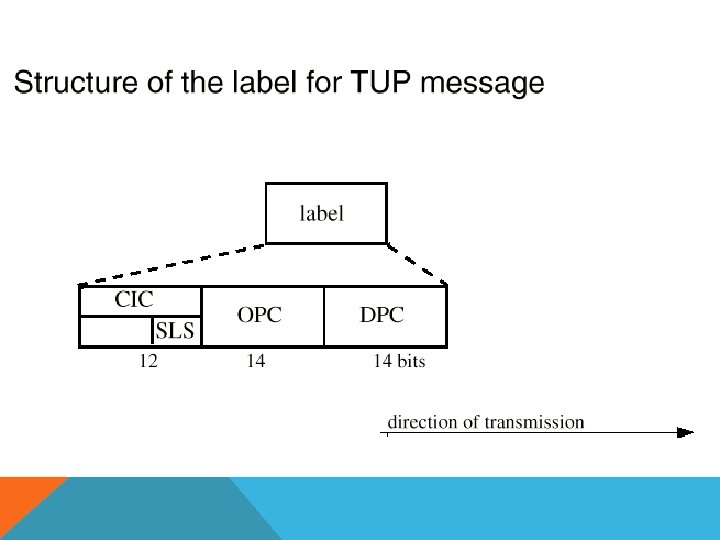

CÁC LOẠI BẢN TIN

MAP BSSAP ISUP TCAP CL NSP CO SCCP MTP TUP

Cấu trúc hệ thống GSM

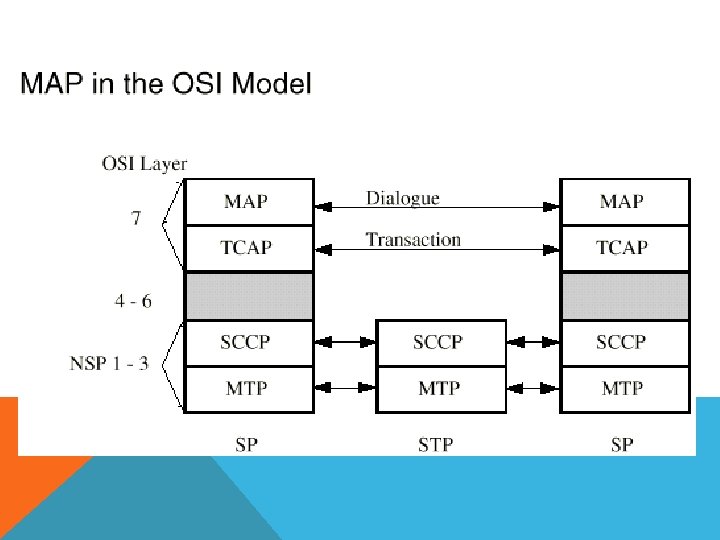

ĐẶC ĐIỂM CỦA GIAO THỨC MAP Trong mô hình OSI giao thức MAP nằm trên giao thức TCAP và đều tương ứng với lớp 7 của OSI. Giao thức này được thiết lập trong MSC, VLR, HLR, EIR để thực hiện: - Đăng ký vị trí - Huỷ bỏ vị trí - Đăng ký lại - Giám sát, quản lý, khôi phục lại các dịch vụ thuê bao - Chuyển giao - Truyền các thông tin bảo mật, nhận thực

CÁC THÀNH PHẦN CỦA GIAO THỨC MAP Mỗi SSN được SCCP sử dụng để địa chỉ hoá một thực thể mạng GSM cố định

Mỗi Application Entities (AE) bao gồm một số Application Service Elements (ASE). Các ASE được nhóm để phục vụ các chức năng chung và chức năng riêng

MỘT SỐ CHỨC NĂNG CỦA ASE TRONG MAP ASE bất kỳ trong MAP đều có khả năng giao tiếp với các ASE khác một cách đồng thời: - Cập nhật vị trí (VLR HLR) - Huỷ bỏ vị trí (HLR VLR) - Chèn dữ liệu thuê bao (HLR VLR)

MAP in MSC/VLR and HLR Khối MAP trong một node có thể giao tiếp với các khối MAP của node khác. Mỗi khối giao tiếp với một khối thành viên có liên quan đến chức năng tương ứng của khối đó

Protocols between MSC and MS Giao thức giưa BSS và MSC gồm 3 giao thức: - DTAP: Direct Transfer Application Part : Các bản tin quản lý di động, điều khiển kết nối cuộc gọi ở chế độ kênh nối, điều khiển các dịch vụ cung cấp có liên quan đến cuộc gọi - Initial MS Message: - BSSMAP: Base Station Subsystem Management Application Part

Các bản tin quản lý di động của DTAP

Các bản tin kết nối ở chế độ kênh của DTAP

CÁC LOẠI BẢN TIN INITIAL MS MESSAGES

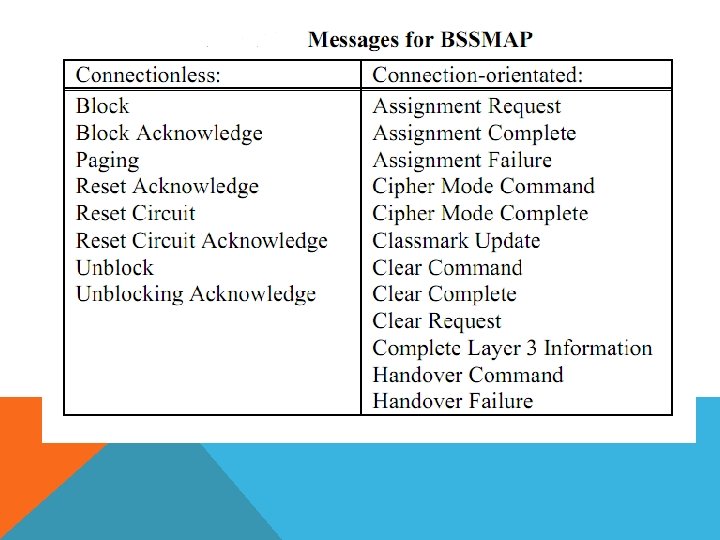

BSSMAP Message Structure

MAP/TCAP ISUP TUP/ISUP TUP ISUP BSSAP LAPDm Xử lý gọi cho thuê bao thuộc PSTN và thuê bao thuộc mạng GSM

KẾT LUẬN Báo chuyên đề : Báo hiệu trong mạng GSM đã tìm hiểu được: - Tổng quan về mạng báo hiệu - Cấu trúc các bản tin báo hiệu - Chức năng và cấu trúc các bản tin cho phần ứng dụng di động - Xử lý cuộc gọi qua mạng GSM thông qua báo hiệu - Phương pháp khắc phục khi bản tin báo hiệu bị lỗi
