Tn bi ging Chng 4 CHU TRNH MY

Tên bài giảng: Chương 4: CHU TRÌNH MÁY NÉN HƠI 1 CẤP NÉN (tt) 3/3/2014 9: 55: 18 AM 11 1

3. 3. Chu trình quá lạnh, quá nhiệt 3. 3. 1. Nguyên nhân hình thành quá lạnh, quá nhiệt 3. 3. 2. Định nghĩa 3. 3. 3. Sơ đồ và nguyên lý hoạt động của chu trình 1: 40 PM 13/08/2011 2

3. 3. Chu trình quá lạnh, quá nhiệt 3. 3. 1. Nguyên nhân hình thành quá lạnh, quá nhiệt FACE TO FACE 3. 3. 2. Định nghĩa 3. 3. 3. Sơ đồ và nguyên lý hoạt động của chu trình STT Trạng Áp thái suât Nhiệt độ 1 2 3’ 3 4 1’ PK, PO 1: 40 PM 13/08/2011 TK, T 0. 3

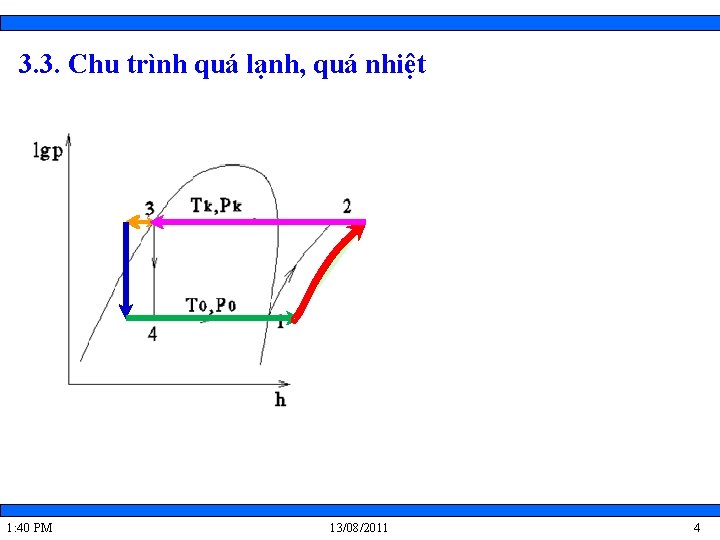

3. 3. Chu trình quá lạnh, quá nhiệt 1: 40 PM 13/08/2011 4

3. 3. Chu trình quá lạnh, quá nhiệt 3. 3. 4. Biểu diễn chu trình lên đồ thị lg. P – h 1: 40 PM 13/08/2011 5

3. 3. Chu trình quá lạnh, quá nhiệt 3. 3. 5. Tính toán chu trình o Công nén lmn : lmn = h 2 – h 1 o Nhiệt lượng nhả ra ở nguồn nóng qk: qk = h 2 – h 3’ o Nhiệt lượng nhận được ở nguồn lạnh qo: qo = h 1’ – h 4 o Hệ số làm lạnh : Lưu ý: Tùy theo môi chất, như đối với môi chất NH 3 : tqn = t 1 – t 1’ = 5 8 o. C và tql = t 3’ – t 3 = 2 5 o. C 1: 40 PM 13/08/2011 6

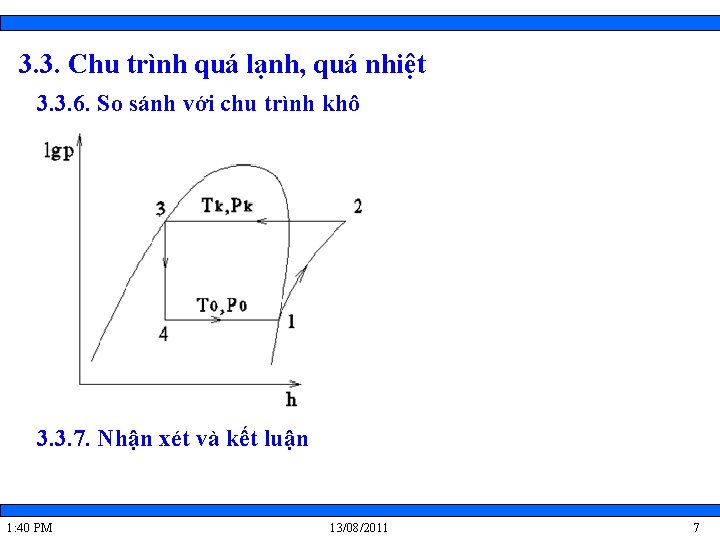

3. 3. Chu trình quá lạnh, quá nhiệt 3. 3. 6. So sánh với chu trình khô 3. 3. 7. Nhận xét và kết luận 1: 40 PM 13/08/2011 7

NHIỆT ĐỘ 1: 40 PM 13/08/2011 8

3. 4. Chu trình hồi nhiệt 3. 4. 1. Định nghĩa Sự khác biệt cơ bản giữa 2 chu trình quá lạnh, quá nhiệt và chu trình hồi nhiệt là gì ? ? ? 1: 40 PM 13/08/2011 9

3. 4. Chu trình hồi nhiệt 3. 4. 2. Sơ đồ và nguyên lý hoạt động của chu trình Nguyên lý hoạt động của chu trình ? ? ? 1: 40 PM 13/08/2011 10

3. 4. Chu trình hồi nhiệt 3. 4. 3. Biểu diễn chu trình lên đồ thị lg. P – h và đồ thị T – s 1: 40 PM 13/08/2011 11

3. 4. Chu trình hồi nhiệt 3. 4. 5. So sánh với chu trình quá lạnh, quá nhiệt 3. 4. 6. Nhận xét và kết luận 1: 40 PM 13/08/2011 12

3. 4. Chu trình hồi nhiệt 3. 4. 4. Tính toán chu trình o Công nén lmn : lmn = h 2 – h 1 o Nhiệt lượng nhả ra ở nguồn nóng qk: qk = h 2 – h 3 o Nhiệt lượng nhận được ở nguồn lạnh qo: qo = h 6 – h 5 o Hệ số làm lạnh : Lưu ý: Các thiết bị hồi nhiệt thường được thiết kế với tmin = 5 K, nghĩa là nhiệt độ của hơi ra t 1 thấp hơn nhiệt độ của lỏng vào t 3 là 5 o. C và h 34 1: 40 PM 13/08/2011 = h 16 13

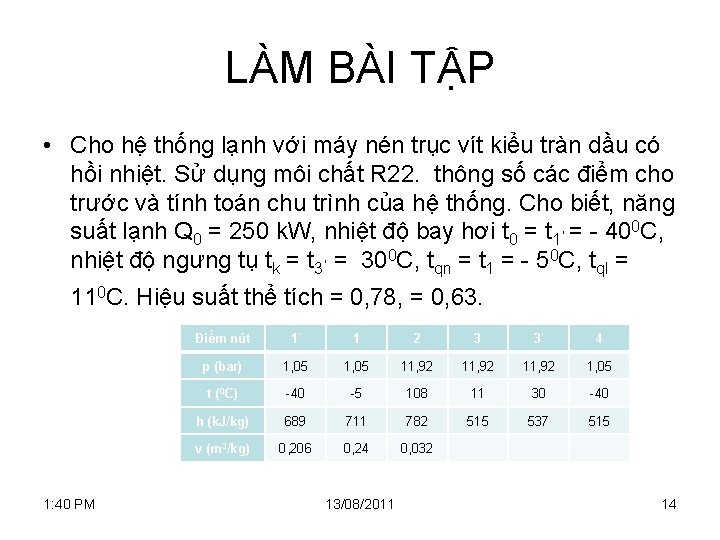

LÀM BÀI TẬP • Cho hệ thống lạnh với máy nén trục vít kiểu tràn dầu có hồi nhiệt. Sử dụng môi chất R 22. thông số các điểm cho trước và tính toán chu trình của hệ thống. Cho biết, năng suất lạnh Q 0 = 250 k. W, nhiệt độ bay hơi t 0 = t 1, = - 400 C, nhiệt độ ngưng tụ tk = t 3, = 300 C, tqn = t 1 = - 50 C, tql = 110 C. Hiệu suất thể tích = 0, 78, = 0, 63. 1: 40 PM Điểm nút 1’ 1 2 3 3’ 4 p (bar) 1, 05 11, 92 1, 05 t (0 C) -40 -5 108 11 30 -40 h (k. J/kg) 689 711 782 515 537 515 v (m 3/kg) 0, 206 0, 24 0, 032 13/08/2011 14
