Tma III1 Popis radiostanic Popis G 1 MC

Téma I-II/1 Popis radiostanic • Popis G 1 – MC 9610 • Popis G 2 – EASY, EASY+, SMART • Popis G 3 – TPH 700 Zpracoval: Ing. Otakar Koucký

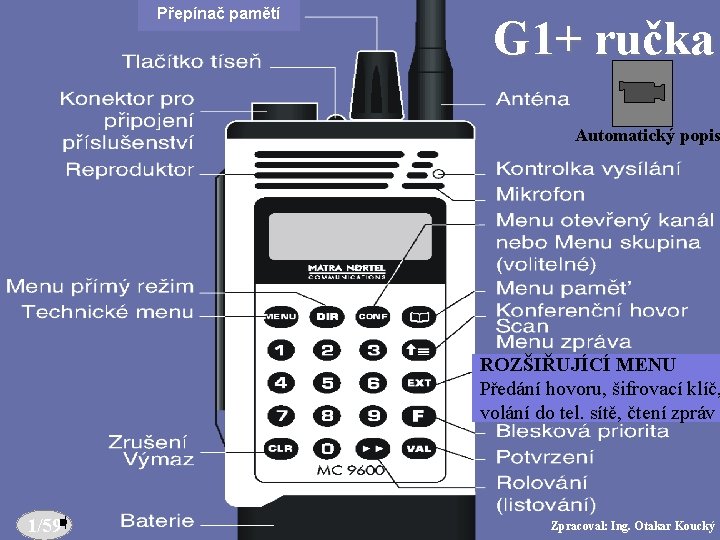

Přepínač pamětí G 1+ ručka Popis G 1+ (ručka) Automatický popis ! Poklepnutím na dané tlačtko se spustí ukázka ! ROZŠIŘUJÍCÍ MENU Předání hovoru, šifrovací klíč, volání do tel. sítě, čtení zpráv 1/59 Zpracoval: Ing. Otakar Koucký

Popis G 1+ boční (ručka) 1/59 Zpět na obsah Zpracoval: Ing. Otakar Koucký

Zapnutí rdst. G 1+ ručka Přeskočit Zpracoval: Ing. Otakar Koucký

Technické menu G 1 Zpracoval: Ing. Otakar Koucký

Menu DIR Zpracoval: Ing. Otakar Koucký

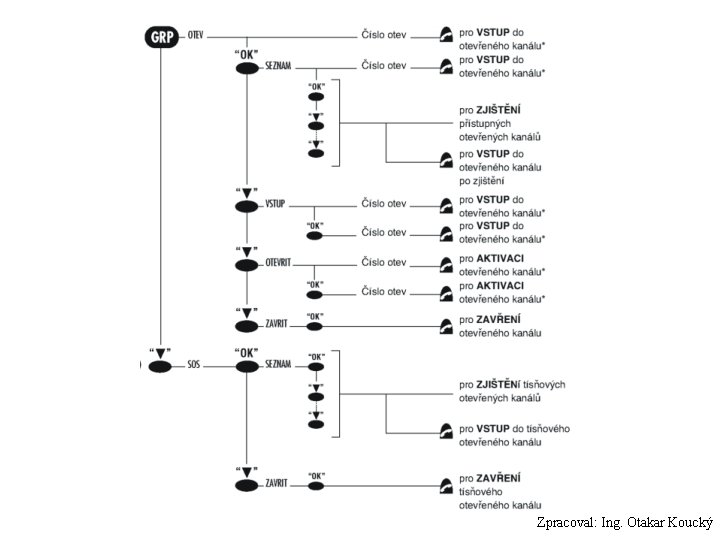

Menu GRP Zpracoval: Ing. Otakar Koucký

Menu EXT Zpracoval: Ing. Otakar Koucký

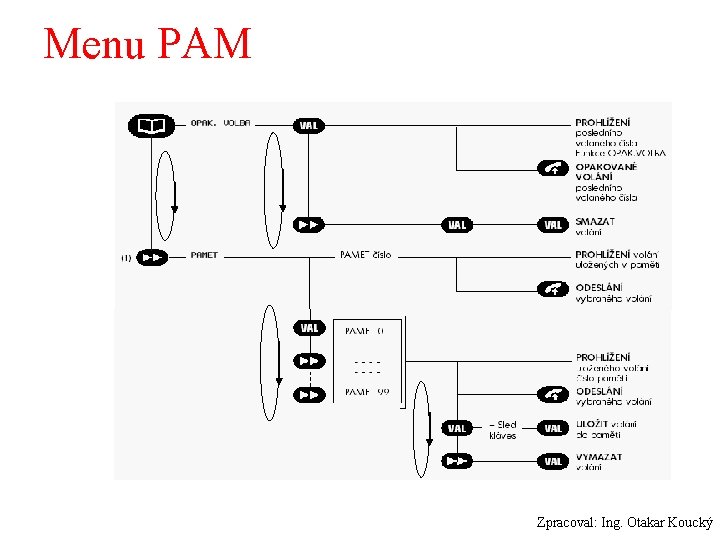

Menu PAM Zpracoval: Ing. Otakar Koucký

Popis CCP Zpracoval: Ing. Otakar Koucký 1/70 Pro zobrazení „MENU“ tlačítka klepnout myší Zpracoval: Ing. Otakar Koucký na dané tlačítko

Dispečer CCP Zpět na obsah Zpracoval: Ing. Otakar Koucký

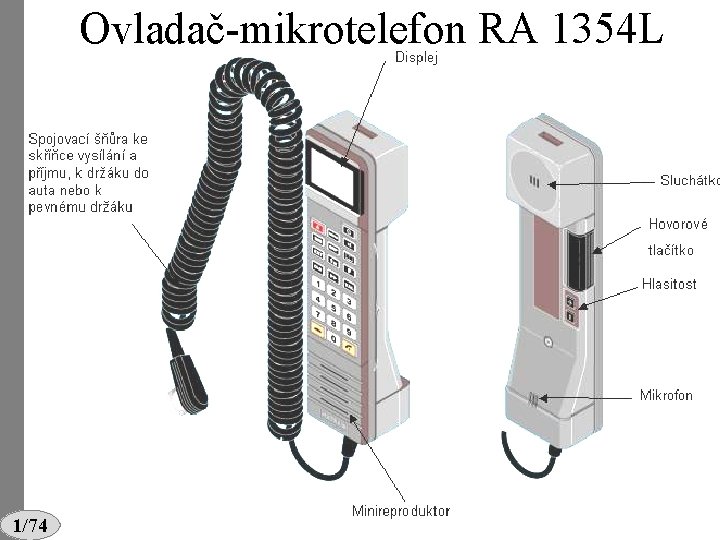

Ovladač-mikrotelefon RA 1354 L 1/74 Zpracoval: Ing. Otakar Koucký

Tlačítka RA 1354 L Tíseň DIR, IDR, parametry GRP (CONF) Menu zpráva, A, Tlačítko SMS aplikací (B) (OK) 1/74 Vysílání/Příjem Zpracoval: Ing. Otakar Koucký

Displej RA 1354 L ne max. výkon 1/77 Zpracoval: Ing. Otakar Koucký

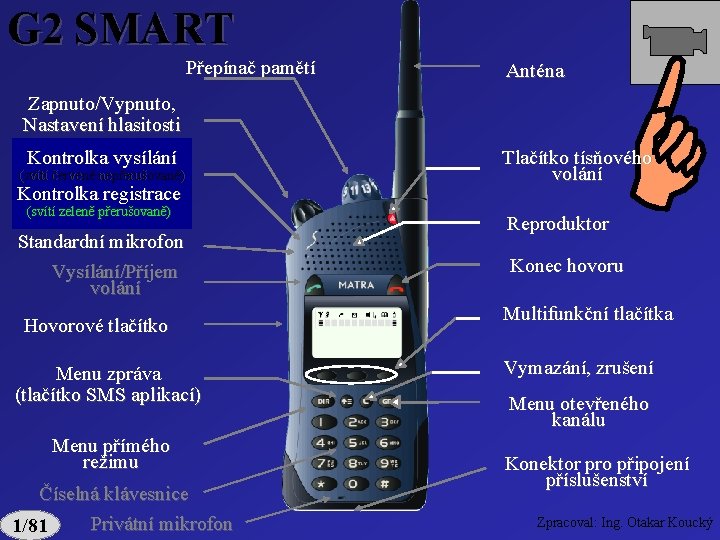

G 2 SMART Přepínač pamětí Anténa Zapnuto/Vypnuto, Nastavení hlasitosti Kontrolka vysílání (svítí červeně nepřerušovaně) Kontrolka registrace (svítí zeleně přerušovaně) Standardní mikrofon Vysílání/Příjem volání Hovorové tlačítko Menu zpráva (tlačítko SMS aplikací) Menu přímého režimu Číselná klávesnice Privátní mikrofon 1/81 Tlačítko tísňového volání Reproduktor Konec hovoru Multifunkční tlačítka Vymazání, zrušení Menu otevřeného kanálu Konektor pro připojení příslušenství Zpracoval: Ing. Otakar Koucký

G 2 EASY + Přepínač pamětí Anténa Zapnuto/Vypnuto, Nastavení hlasitosti Kontrolka vysílání (svítí červeně nepřerušovaně) Kontrolka registrace (svítí zeleně přerušovaně) Standardní mikrofon Vysílání/Příjem volání Hovorové tlačítko Menu zpráva (tlačítko SMS aplikací) Menu přímého režimu 1/82 Tlačítko tísňového volání Reproduktor Konec hovoru Multifunkční tlačítka Vymazání, zrušení Menu otevřeného kanálu Konektor pro připojení příslušenství Zpracoval: Ing. Otakar Koucký

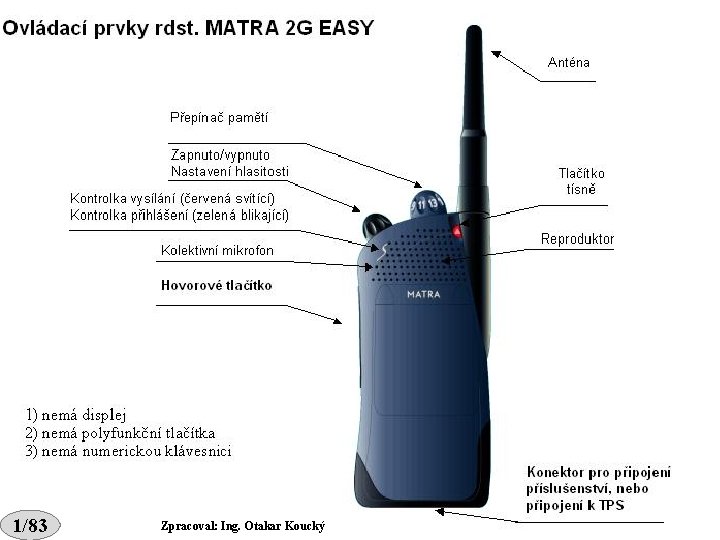

G 2 EASY 1/83 Zpracoval: Ing. Otakar Koucký

Displej G 2 -pohotovostní stav 8 P 01 PEGAS - SUB MENU 1/84 PAM Zpracoval: Ing. Otakar Koucký

Displej G 2 - OCH 247 8 R P 01 OTEV. 247 MENU 1/84 PAM Zpracoval: Ing. Otakar Koucký

Displej G 2 - alias 8 R P 01 SKOLA MENU 1/84 PAM Zpracoval: Ing. Otakar Koucký

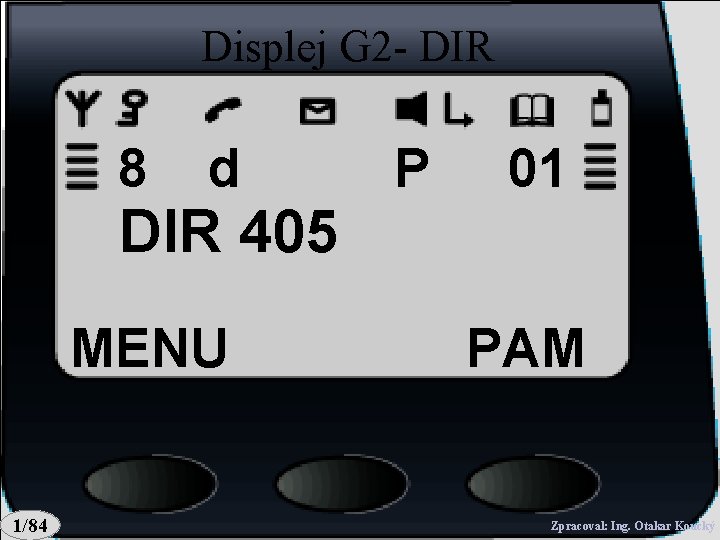

Displej G 2 - DIR 8 d P 01 DIR 405 MENU 1/84 PAM Zpracoval: Ing. Otakar Koucký

e j e G 2 h č. Probíhající komunikace: R : síťový režim d : přímý režim T : volání PABX r : IDR : reproduktor S : standartní P : privátní Přijatá zpráva přesměrování šifrování sítě a č. aktivovaného klíče (ruční šifrování) číslo paměti registrace úroveň příjmu (převaděčový režim) Terminál přihlášen stav akumulátoru 8 R MENU 1/84 S 23 PAM Zpracoval: Ing. Otakar Koucký

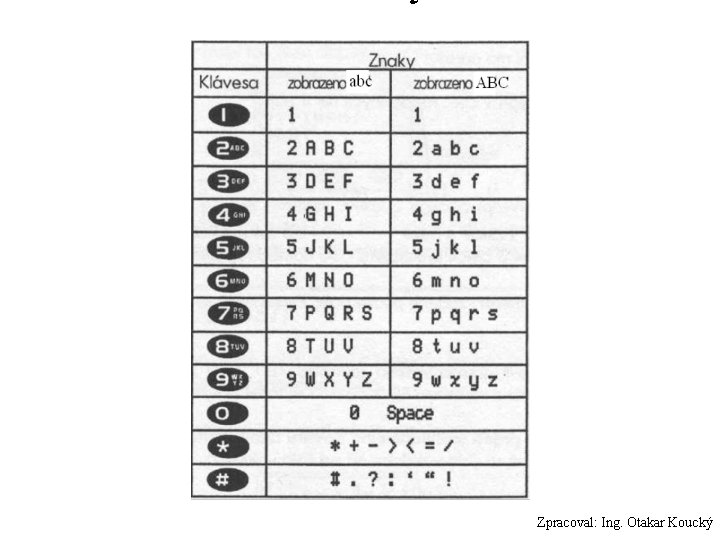

8 R 1 G 2 S 23 dč. Popis displeje Multifunkční tlačítko 1 MENU : přístup do hlavního menu ODBLOK : odblokování klávesnice EXT : telefonické volání : snížení hodnoty : rolování ABC : velká písmena abc : malá písmena MENU Multifunkční tlačítko 2 A : zřetězení adresy při konferenčním volání nebo scanování + : zvýšení hodnoty Ø : přejít na následující hodnotu na seznamu ZPR: zobrazit zprávu -- : zpátky na začátek zprávy : zpřístupnění funkcí při scanu 1/84 PAM Multifunkční tlačítko 3 PAM : přístup k menu paměť SCAN : opakování probíhající scanování >> : volba komunikace přiřazené hovorovému tlačítku při scanování PRED : předání hovoru OK : potvrdit zadání B : blesková priorita DALŠÍ: zobrazení EXT, A, B -> A : zadání adresáta nebo priority zprávy Zpracoval: Ing. Otakar Koucký

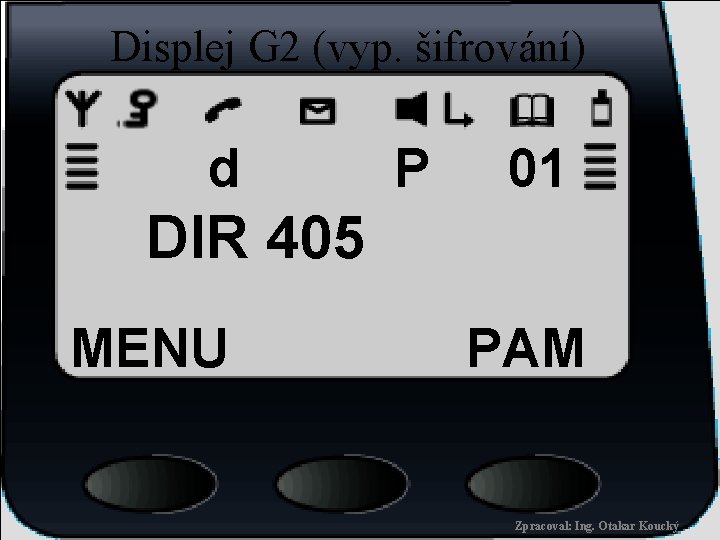

Displej G 2 (vyp. šifrování) d P 01 DIR 405 MENU PAM Zpracoval: Ing. Otakar Koucký

Vložení akumulátoru Přeskočit Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

Zpracoval: Ing. Otakar Koucký

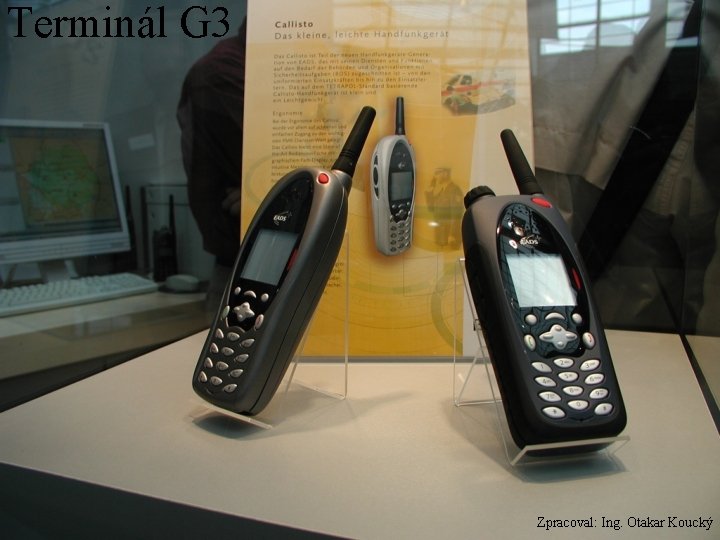

Terminál G 3 Zpracoval: Ing. Otakar Koucký

Terminál G 3 Zpět na obsah Zpracoval: Ing. Otakar Koucký

Ruční radiostanice TPH 700

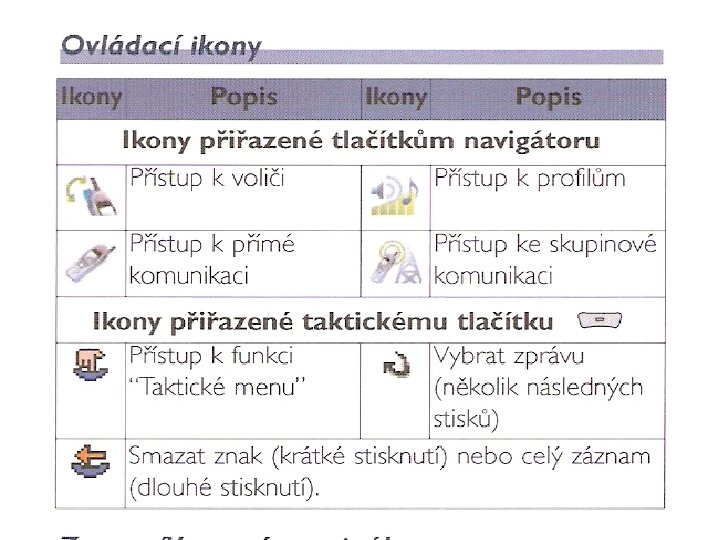

Radiostanice si samostatně kontroluje stav napětí akumulátoru (kapacita 1, 8 Ah, U-7, 2 V, Li – Ion) Indikace stavu napětí baterie v procentech (%) 100 – 80% 80 – 60% 60 – 40% 40 – 20% Téměř vybitá

Profily Byly vytvořeny tři fixní profily, jež odpovídají specifickým typům použití (tichý, normální a hlasitý). Tyto tří profily uživatel nemůže upravovat. PROFll. Y FUNKCE TICHÝ NORMÁLNÍ HLASITÝ Tóny kláves Vypnuto Zapnuto Hlasitost tónů Nejnižší Střední Nejvyšší Hlasitost signálů Nejnižší Střední Nejvyšší Tichý mód Zapnuto Vypnuto Podsvícení displeje Vypnuto Zapnuto Svítivá LED dioda Vypnuto Zapnuto Auto odpověď Vypnuto Poslech Privátní Standardní
