Télévision Interactive TIRANT LIONEL lionel. tirant@wanadoo. fr DESS GI La télévision interactive www-ufrima. imag. fr/FORMATION/DESS-GI Année Universitaire 2002 -2003

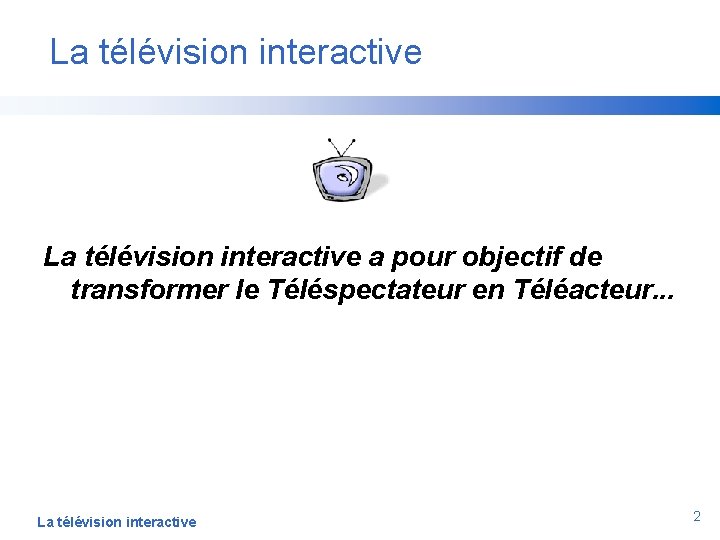

La télévision interactive a pour objectif de transformer le Téléspectateur en Téléacteur. . . La télévision interactive 2

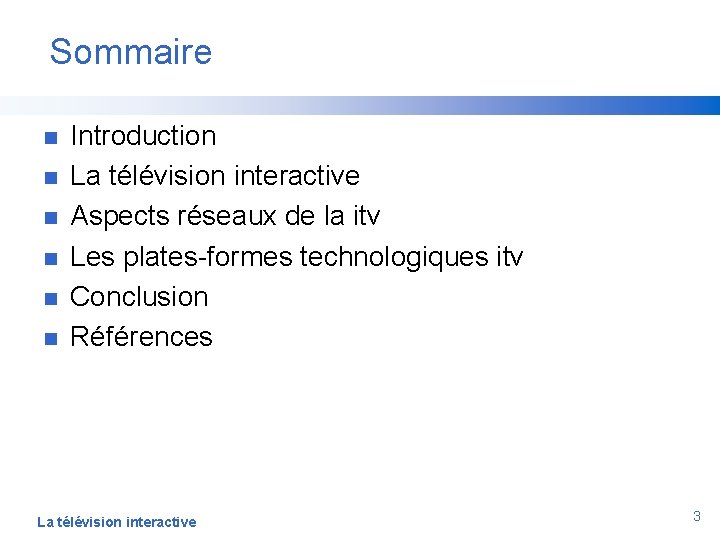

Sommaire n n n Introduction La télévision interactive Aspects réseaux de la itv Les plates-formes technologiques itv Conclusion Références La télévision interactive 3

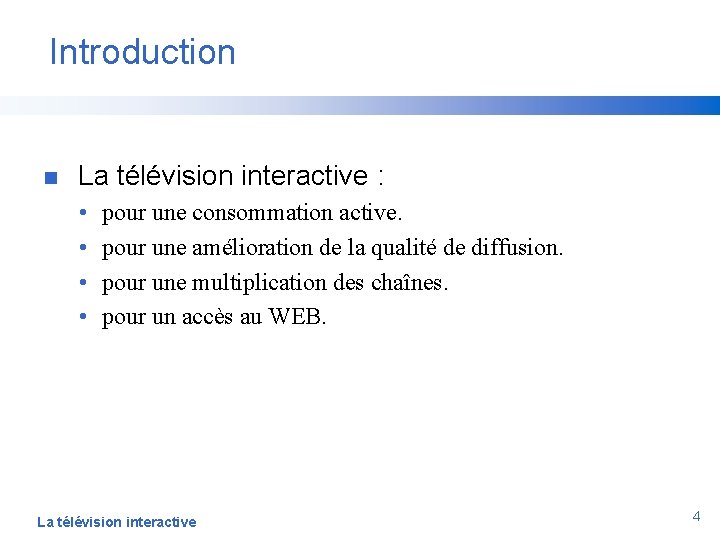

Introduction n La télévision interactive : • • pour une consommation active. pour une amélioration de la qualité de diffusion. pour une multiplication des chaînes. pour un accès au WEB. La télévision interactive 4

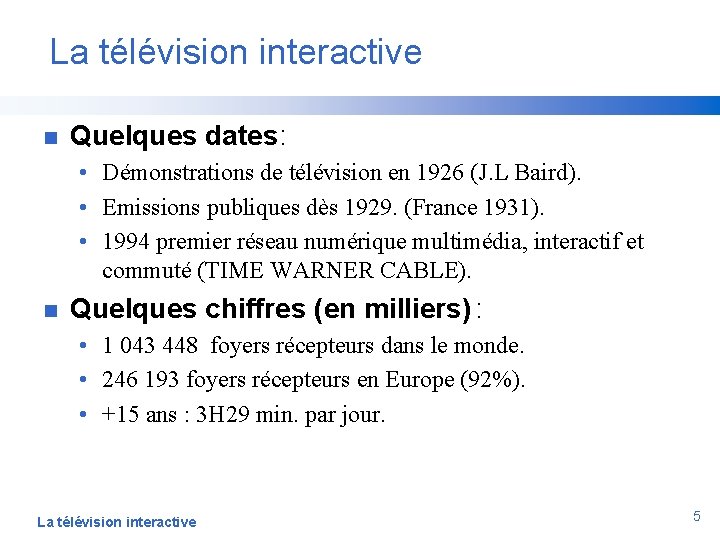

La télévision interactive n Quelques dates: • Démonstrations de télévision en 1926 (J. L Baird). • Emissions publiques dès 1929. (France 1931). • 1994 premier réseau numérique multimédia, interactif et commuté (TIME WARNER CABLE). n Quelques chiffres (en milliers) : • 1 043 448 foyers récepteurs dans le monde. • 246 193 foyers récepteurs en Europe (92%). • +15 ans : 3 H 29 min. par jour. La télévision interactive 5

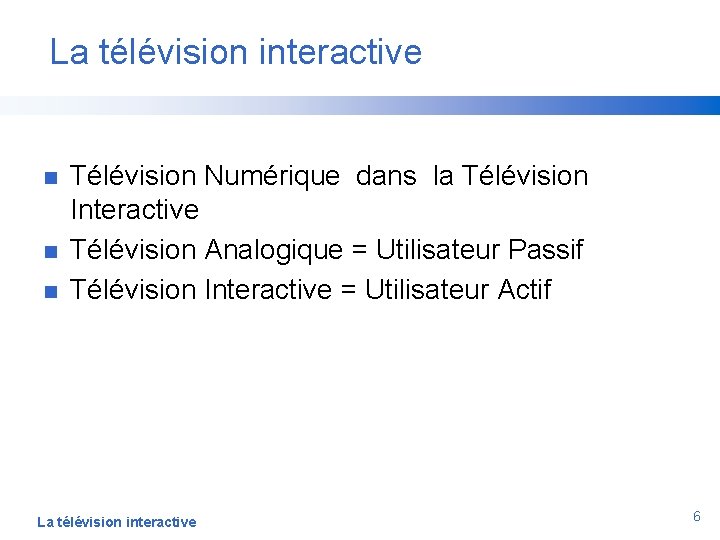

La télévision interactive n n n Télévision Numérique dans la Télévision Interactive Télévision Analogique = Utilisateur Passif Télévision Interactive = Utilisateur Actif La télévision interactive 6

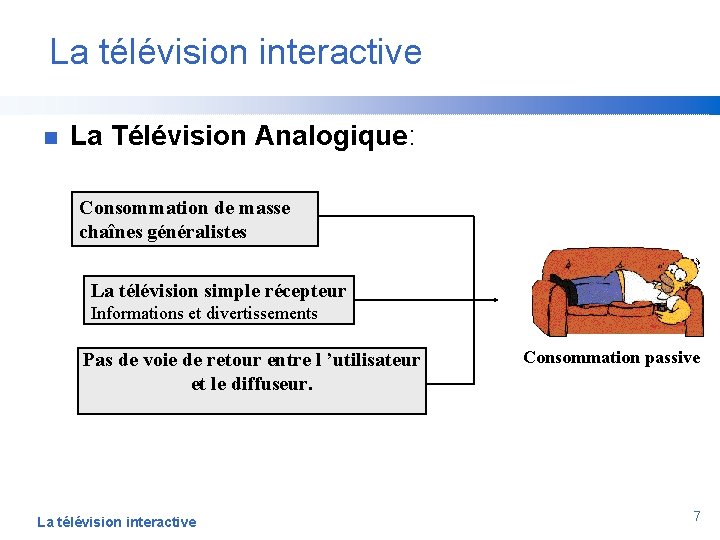

La télévision interactive n La Télévision Analogique: Consommation de masse chaînes généralistes La télévision simple récepteur Informations et divertissements Pas de voie de retour entre l ’utilisateur et le diffuseur. La télévision interactive Consommation passive 7

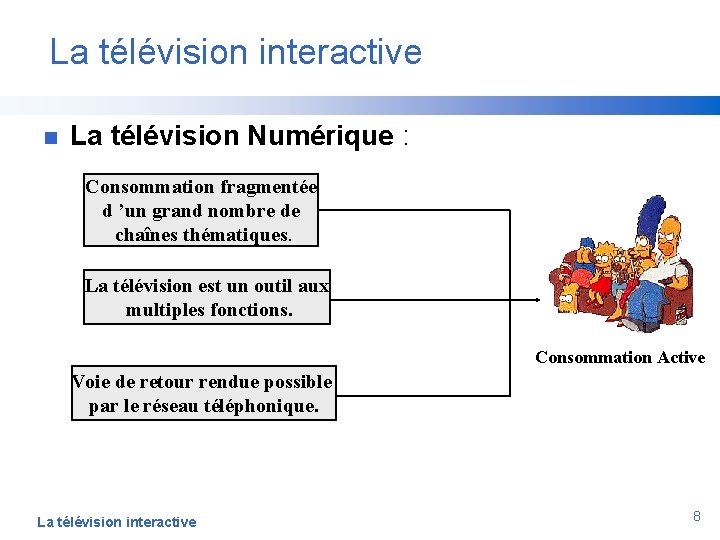

La télévision interactive n La télévision Numérique : Consommation fragmentée d ’un grand nombre de chaînes thématiques. La télévision est un outil aux multiples fonctions. Consommation Active Voie de retour rendue possible par le réseau téléphonique. La télévision interactive 8

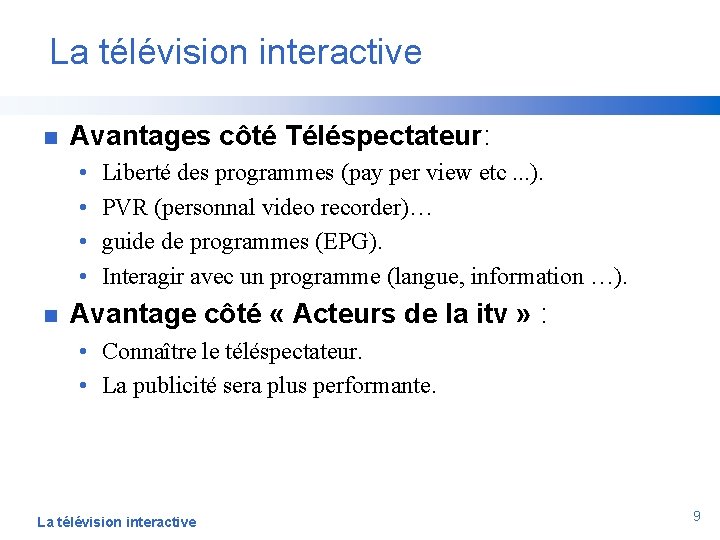

La télévision interactive n Avantages côté Téléspectateur: • • n Liberté des programmes (pay per view etc. . . ). PVR (personnal video recorder)… guide de programmes (EPG). Interagir avec un programme (langue, information …). Avantage côté « Acteurs de la itv » : • Connaître le téléspectateur. • La publicité sera plus performante. La télévision interactive 9

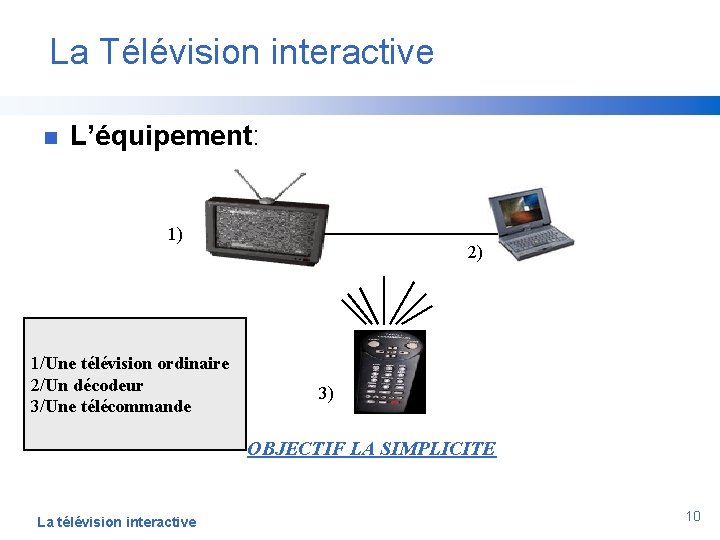

La Télévision interactive n L’équipement: 1) 1/Une télévision ordinaire 2/Un décodeur 3/Une télécommande 2) 3) OBJECTIF LA SIMPLICITE La télévision interactive 10

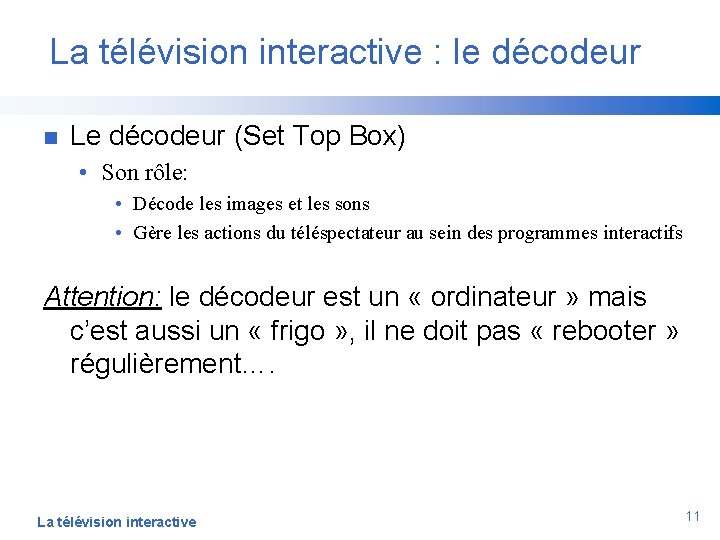

La télévision interactive : le décodeur n Le décodeur (Set Top Box) • Son rôle: • Décode les images et les sons • Gère les actions du téléspectateur au sein des programmes interactifs Attention: le décodeur est un « ordinateur » mais c’est aussi un « frigo » , il ne doit pas « rebooter » régulièrement…. La télévision interactive 11

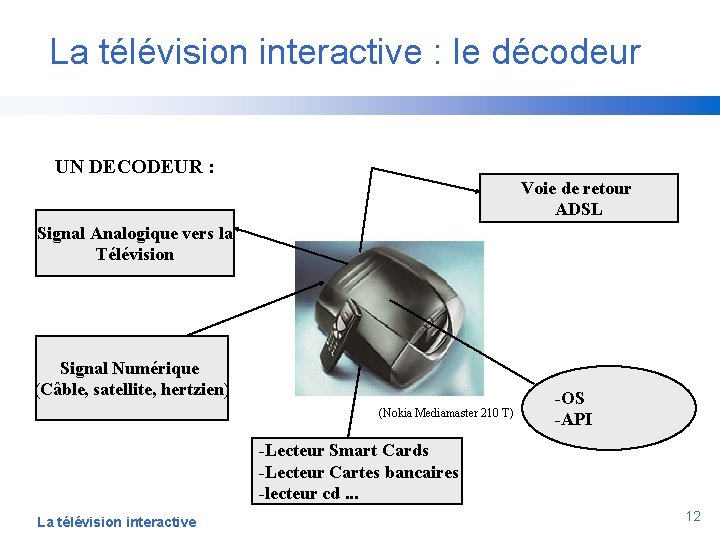

La télévision interactive : le décodeur UN DECODEUR : Voie de retour ADSL Signal Analogique vers la Télévision Signal Numérique (Câble, satellite, hertzien) (Nokia Mediamaster 210 T) -OS -API -Lecteur Smart Cards -Lecteur Cartes bancaires -lecteur cd. . . La télévision interactive 12

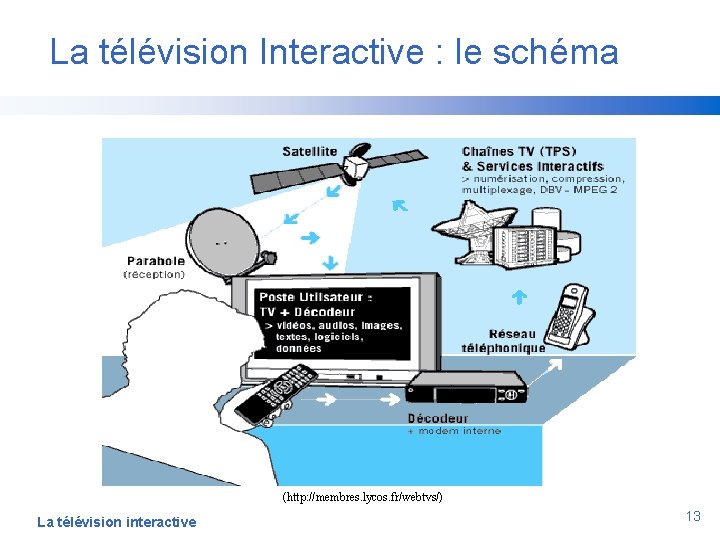

La télévision Interactive : le schéma (http: //membres. lycos. fr/webtvs/) La télévision interactive 13

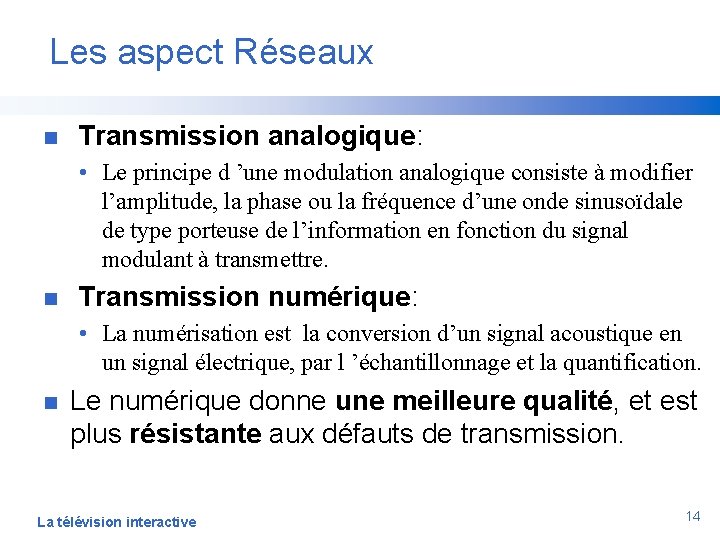

Les aspect Réseaux n Transmission analogique: • Le principe d ’une modulation analogique consiste à modifier l’amplitude, la phase ou la fréquence d’une onde sinusoïdale de type porteuse de l’information en fonction du signal modulant à transmettre. n Transmission numérique: • La numérisation est la conversion d’un signal acoustique en un signal électrique, par l ’échantillonnage et la quantification. n Le numérique donne une meilleure qualité, et est plus résistante aux défauts de transmission. La télévision interactive 14

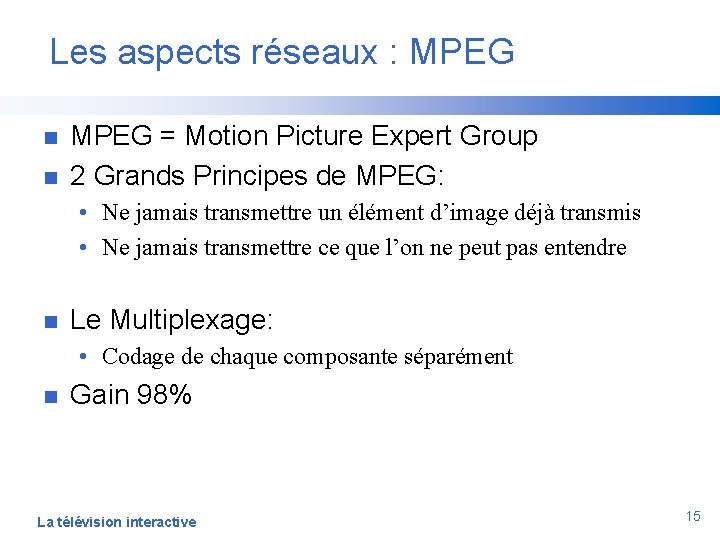

Les aspects réseaux : MPEG n n MPEG = Motion Picture Expert Group 2 Grands Principes de MPEG: • Ne jamais transmettre un élément d’image déjà transmis • Ne jamais transmettre ce que l’on ne peut pas entendre n Le Multiplexage: • Codage de chaque composante séparément n Gain 98% La télévision interactive 15

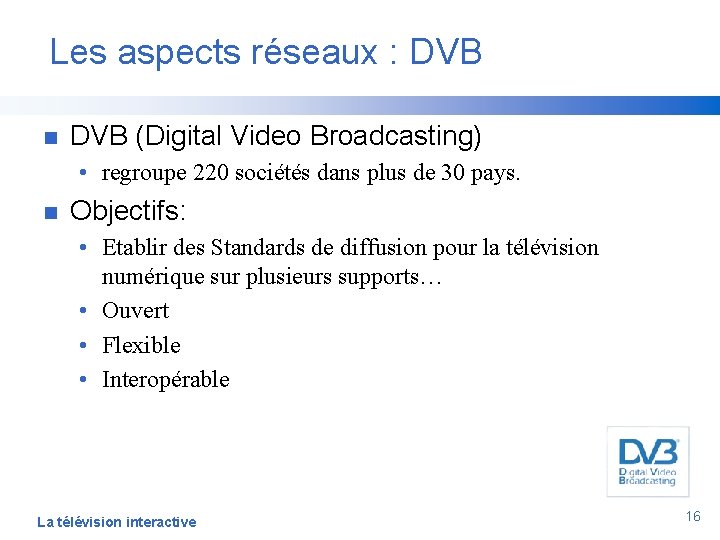

Les aspects réseaux : DVB n DVB (Digital Video Broadcasting) • regroupe 220 sociétés dans plus de 30 pays. n Objectifs: • Etablir des Standards de diffusion pour la télévision numérique sur plusieurs supports… • Ouvert • Flexible • Interopérable La télévision interactive 16

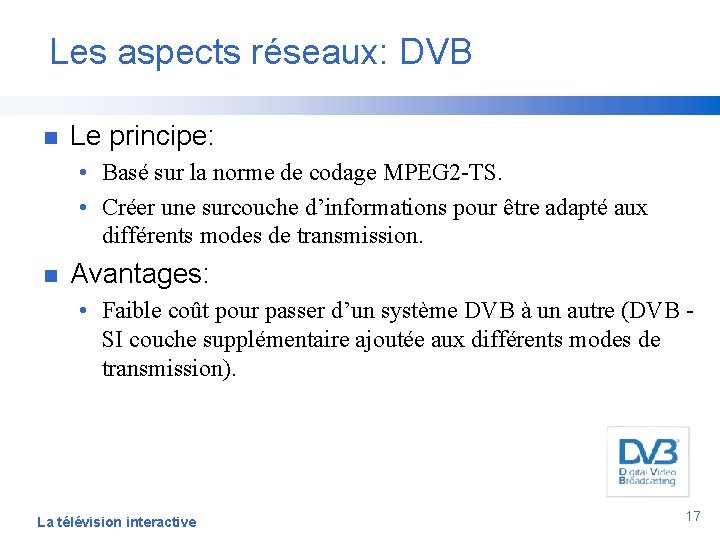

Les aspects réseaux: DVB n Le principe: • Basé sur la norme de codage MPEG 2 -TS. • Créer une surcouche d’informations pour être adapté aux différents modes de transmission. n Avantages: • Faible coût pour passer d’un système DVB à un autre (DVB SI couche supplémentaire ajoutée aux différents modes de transmission). La télévision interactive 17

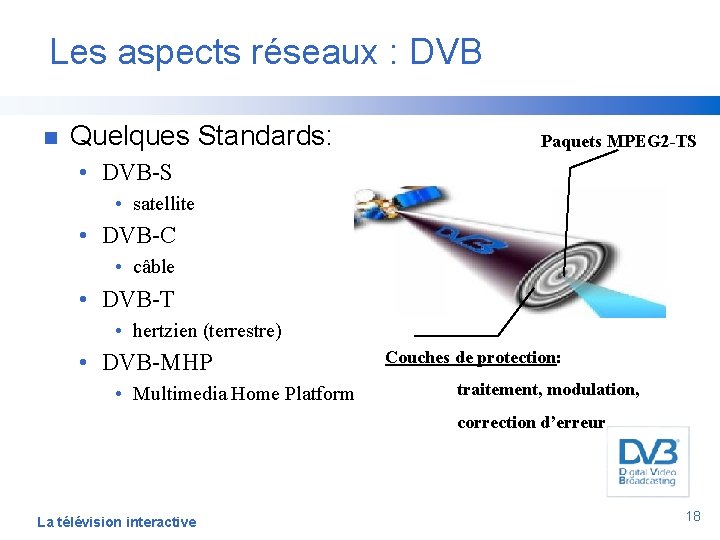

Les aspects réseaux : DVB n Quelques Standards: Paquets MPEG 2 -TS • DVB-S • satellite • DVB-C • câble • DVB-T • hertzien (terrestre) • DVB-MHP • Multimedia Home Platform Couches de protection: traitement, modulation, correction d’erreur La télévision interactive 18

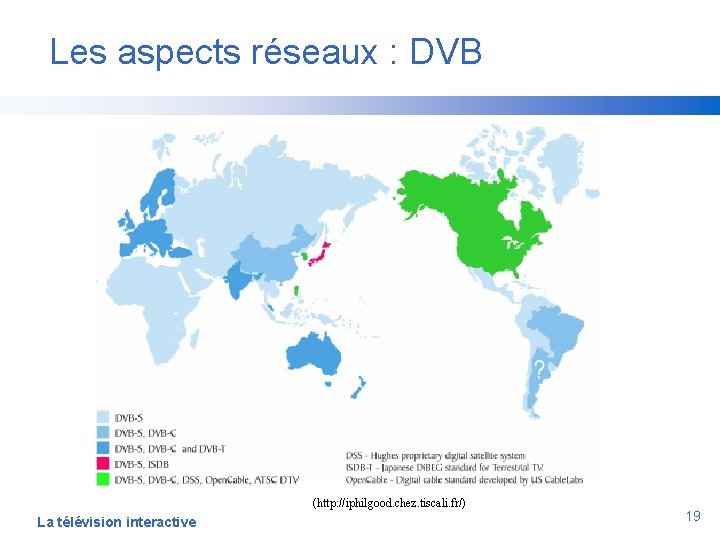

Les aspects réseaux : DVB (http: //iphilgood. chez. tiscali. fr/) La télévision interactive 19

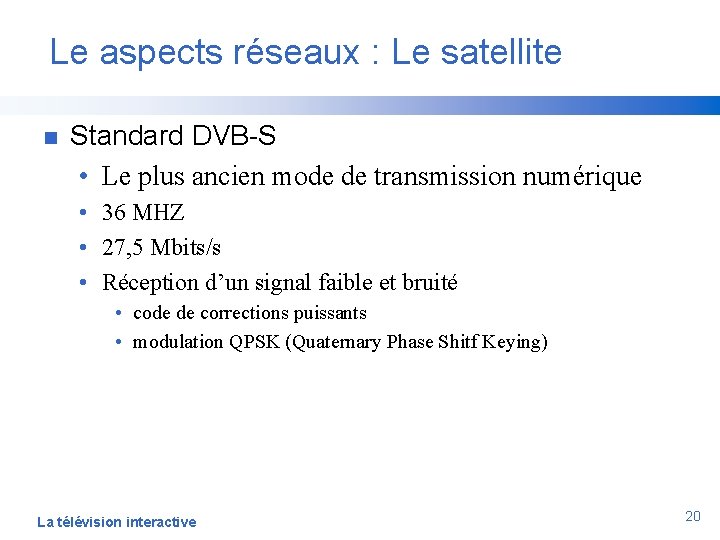

Le aspects réseaux : Le satellite n Standard DVB-S • Le plus ancien mode de transmission numérique • 36 MHZ • 27, 5 Mbits/s • Réception d’un signal faible et bruité • code de corrections puissants • modulation QPSK (Quaternary Phase Shitf Keying) La télévision interactive 20

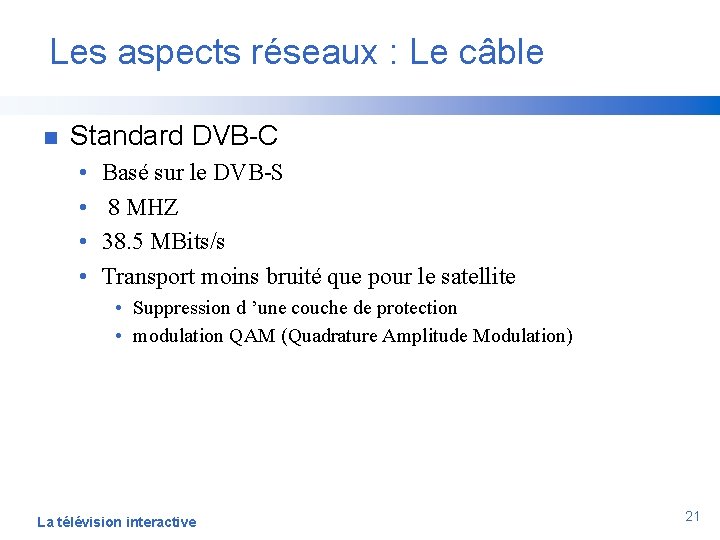

Les aspects réseaux : Le câble n Standard DVB-C • • Basé sur le DVB-S 8 MHZ 38. 5 MBits/s Transport moins bruité que pour le satellite • Suppression d ’une couche de protection • modulation QAM (Quadrature Amplitude Modulation) La télévision interactive 21

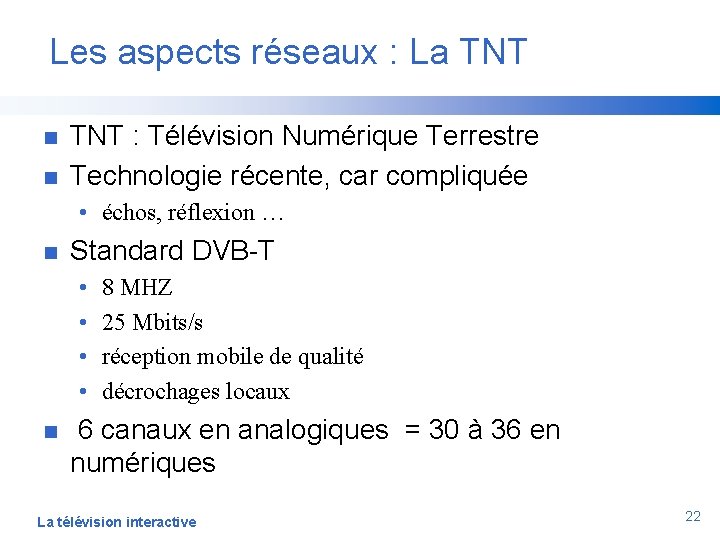

Les aspects réseaux : La TNT n n TNT : Télévision Numérique Terrestre Technologie récente, car compliquée • échos, réflexion … n Standard DVB-T • • n 8 MHZ 25 Mbits/s réception mobile de qualité décrochages locaux 6 canaux en analogiques = 30 à 36 en numériques La télévision interactive 22

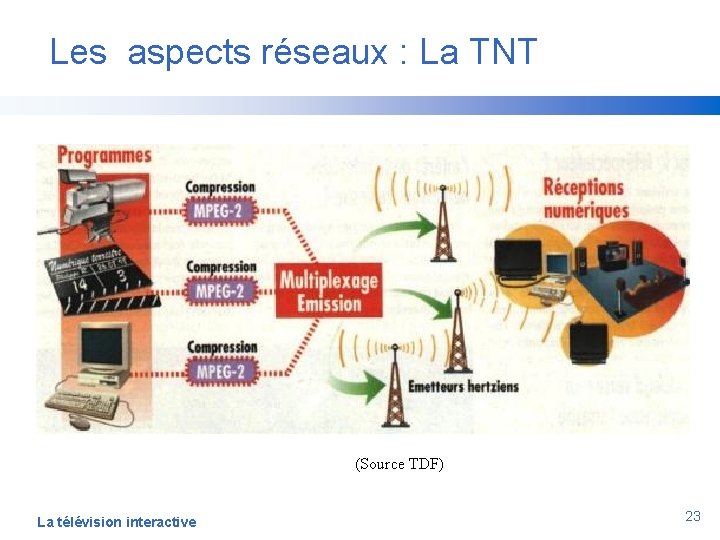

Les aspects réseaux : La TNT (Source TDF) La télévision interactive 23

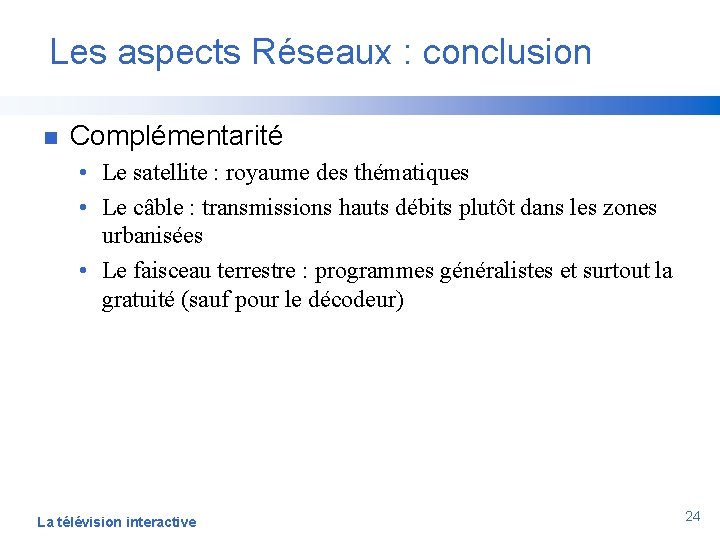

Les aspects Réseaux : conclusion n Complémentarité • Le satellite : royaume des thématiques • Le câble : transmissions hauts débits plutôt dans les zones urbanisées • Le faisceau terrestre : programmes généralistes et surtout la gratuité (sauf pour le décodeur) La télévision interactive 24

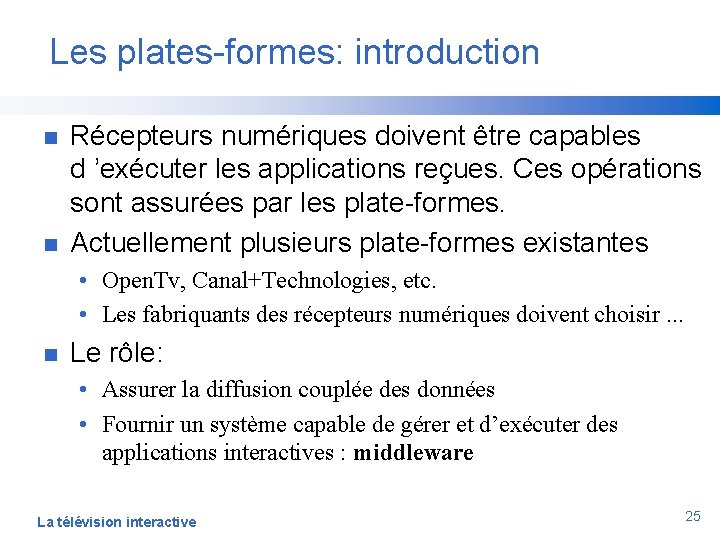

Les plates-formes: introduction n n Récepteurs numériques doivent être capables d ’exécuter les applications reçues. Ces opérations sont assurées par les plate-formes. Actuellement plusieurs plate-formes existantes • Open. Tv, Canal+Technologies, etc. • Les fabriquants des récepteurs numériques doivent choisir. . . n Le rôle: • Assurer la diffusion couplée des données • Fournir un système capable de gérer et d’exécuter des applications interactives : middleware La télévision interactive 25

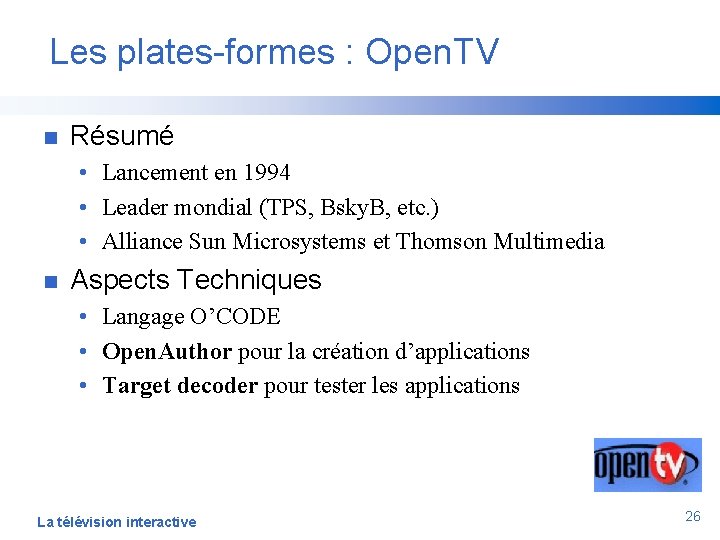

Les plates-formes : Open. TV n Résumé • Lancement en 1994 • Leader mondial (TPS, Bsky. B, etc. ) • Alliance Sun Microsystems et Thomson Multimedia n Aspects Techniques • Langage O’CODE • Open. Author pour la création d’applications • Target decoder pour tester les applications La télévision interactive 26

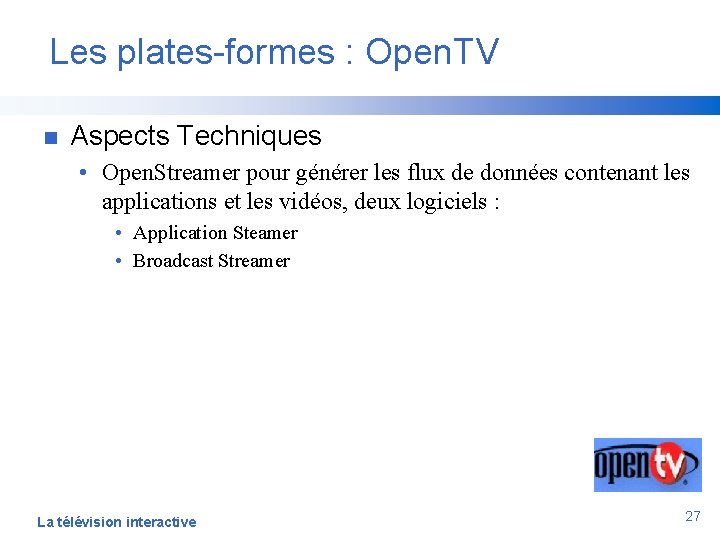

Les plates-formes : Open. TV n Aspects Techniques • Open. Streamer pour générer les flux de données contenant les applications et les vidéos, deux logiciels : • Application Steamer • Broadcast Streamer La télévision interactive 27

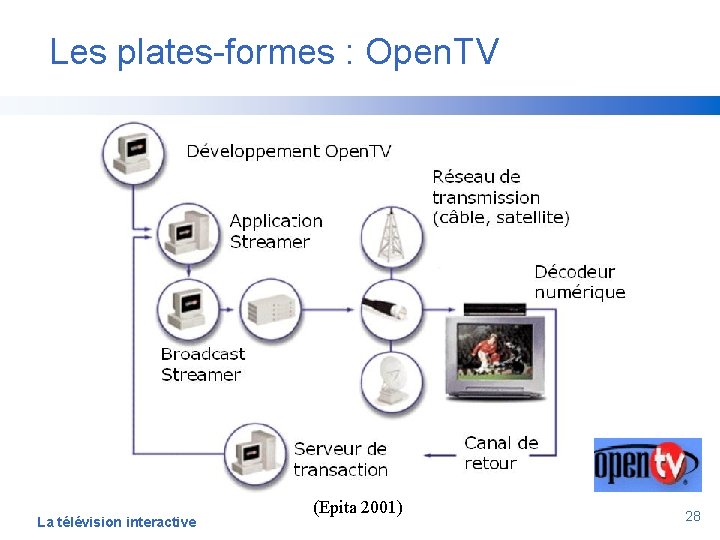

Les plates-formes : Open. TV La télévision interactive (Epita 2001) 28

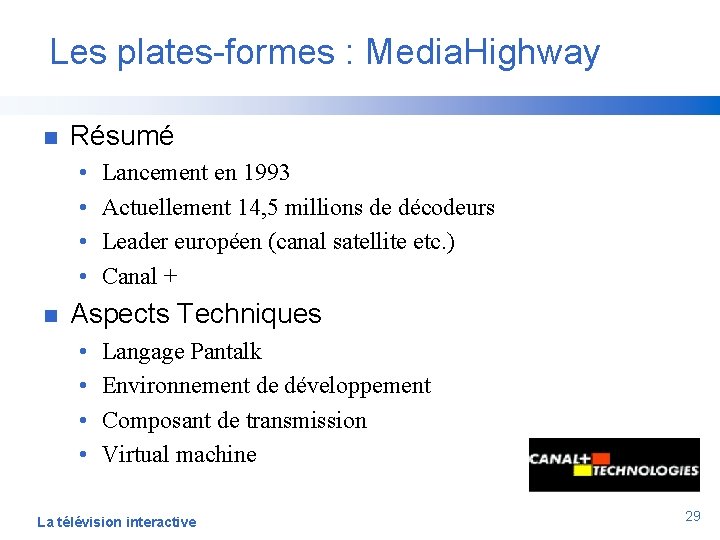

Les plates-formes : Media. Highway n Résumé • • n Lancement en 1993 Actuellement 14, 5 millions de décodeurs Leader européen (canal satellite etc. ) Canal + Aspects Techniques • • Langage Pantalk Environnement de développement Composant de transmission Virtual machine La télévision interactive 29

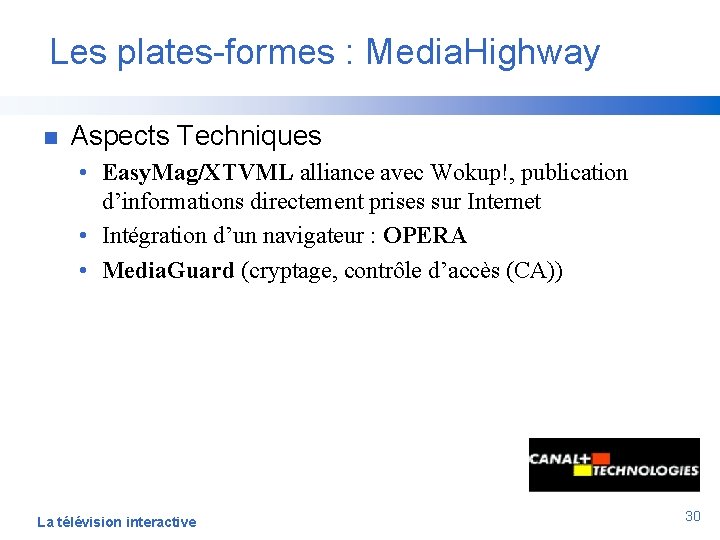

Les plates-formes : Media. Highway n Aspects Techniques • Easy. Mag/XTVML alliance avec Wokup!, publication d’informations directement prises sur Internet • Intégration d’un navigateur : OPERA • Media. Guard (cryptage, contrôle d’accès (CA)) La télévision interactive 30

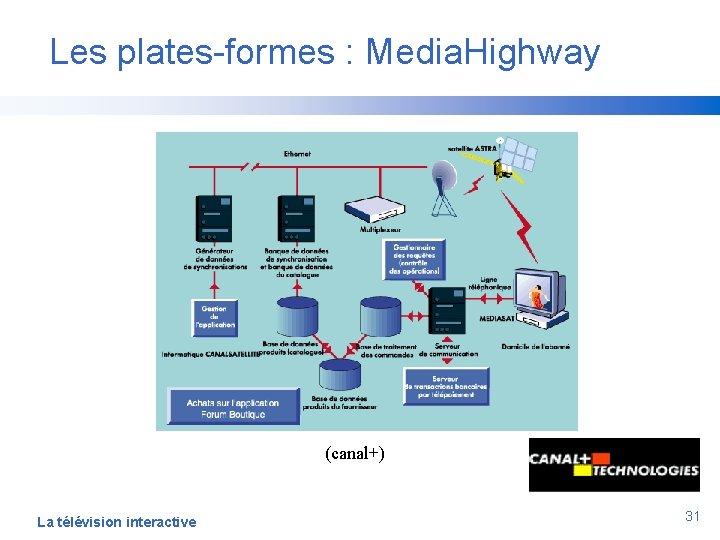

Les plates-formes : Media. Highway (canal+) La télévision interactive 31

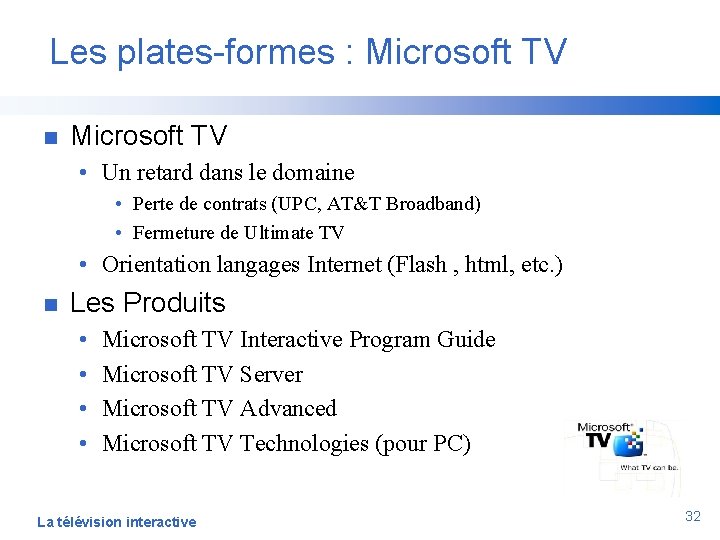

Les plates-formes : Microsoft TV n Microsoft TV • Un retard dans le domaine • Perte de contrats (UPC, AT&T Broadband) • Fermeture de Ultimate TV • Orientation langages Internet (Flash , html, etc. ) n Les Produits • • Microsoft TV Interactive Program Guide Microsoft TV Server Microsoft TV Advanced Microsoft TV Technologies (pour PC) La télévision interactive 32

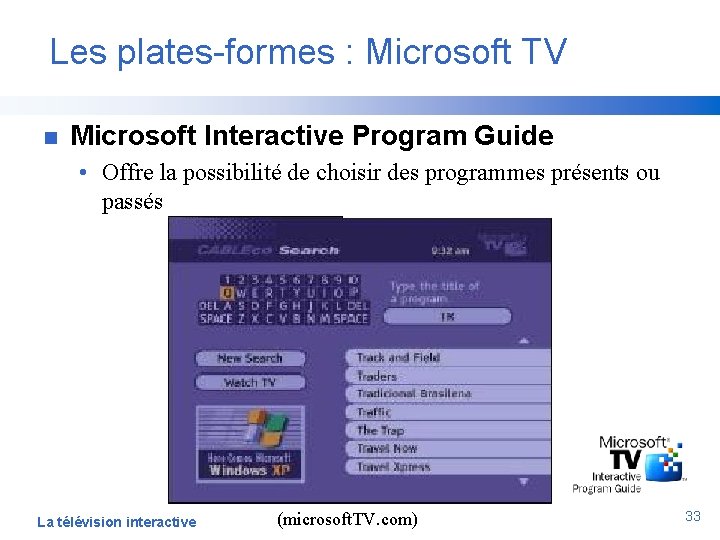

Les plates-formes : Microsoft TV n Microsoft Interactive Program Guide • Offre la possibilité de choisir des programmes présents ou passés La télévision interactive (microsoft. TV. com) 33

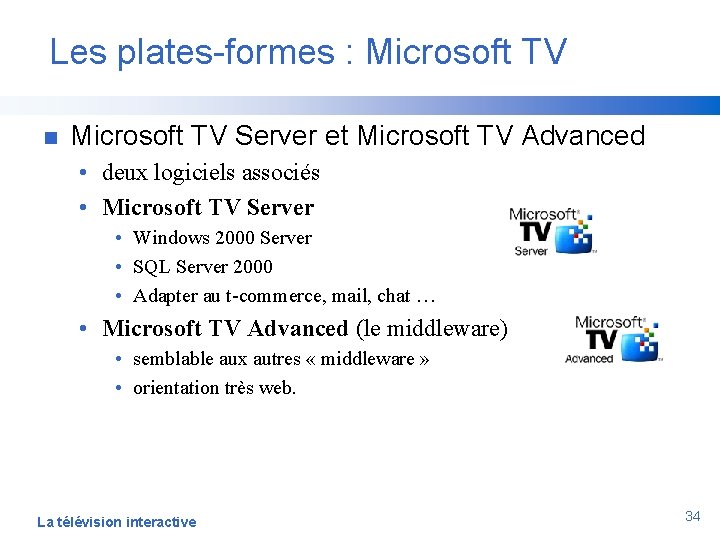

Les plates-formes : Microsoft TV n Microsoft TV Server et Microsoft TV Advanced • deux logiciels associés • Microsoft TV Server • Windows 2000 Server • SQL Server 2000 • Adapter au t-commerce, mail, chat … • Microsoft TV Advanced (le middleware) • semblable aux autres « middleware » • orientation très web. La télévision interactive 34

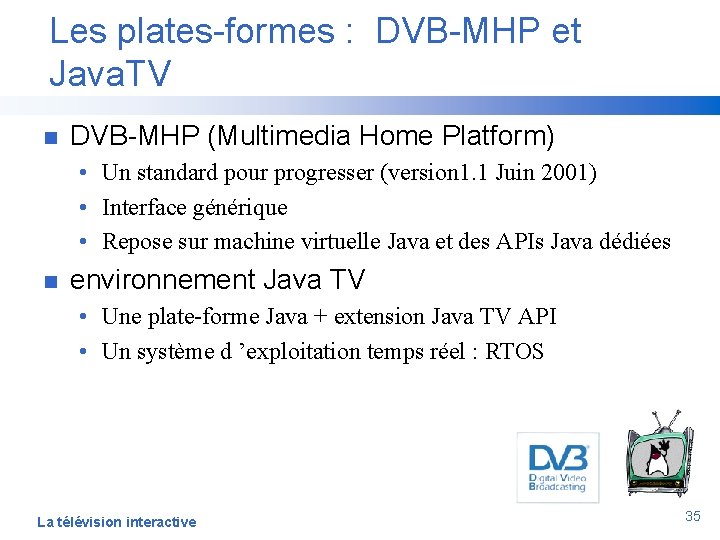

Les plates-formes : DVB-MHP et Java. TV n DVB-MHP (Multimedia Home Platform) • Un standard pour progresser (version 1. 1 Juin 2001) • Interface générique • Repose sur machine virtuelle Java et des APIs Java dédiées n environnement Java TV • Une plate-forme Java + extension Java TV API • Un système d ’exploitation temps réel : RTOS La télévision interactive 35

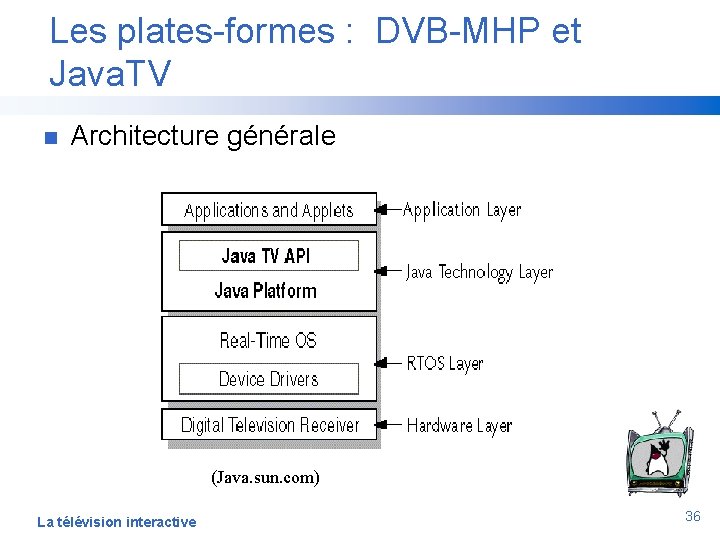

Les plates-formes : DVB-MHP et Java. TV n Architecture générale (Java. sun. com) La télévision interactive 36

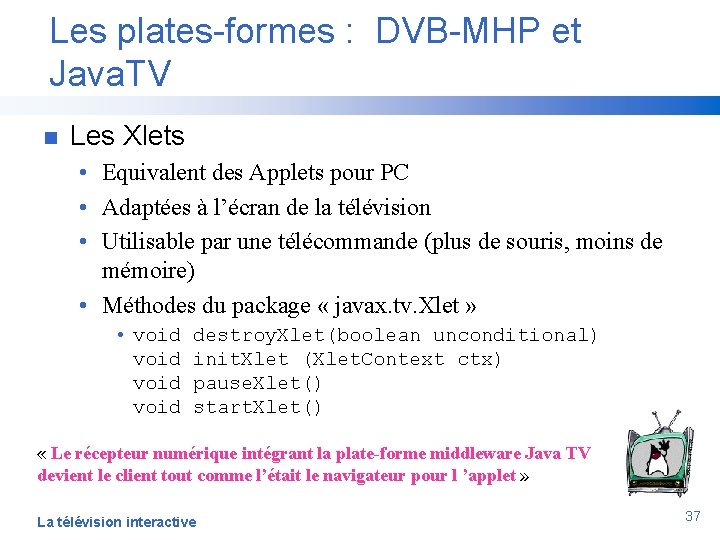

Les plates-formes : DVB-MHP et Java. TV n Les Xlets • Equivalent des Applets pour PC • Adaptées à l’écran de la télévision • Utilisable par une télécommande (plus de souris, moins de mémoire) • Méthodes du package « javax. tv. Xlet » • void destroy. Xlet(boolean unconditional) init. Xlet (Xlet. Context ctx) pause. Xlet() start. Xlet() « Le récepteur numérique intégrant la plate-forme middleware Java TV devient le client tout comme l’était le navigateur pour l ’applet » La télévision interactive 37

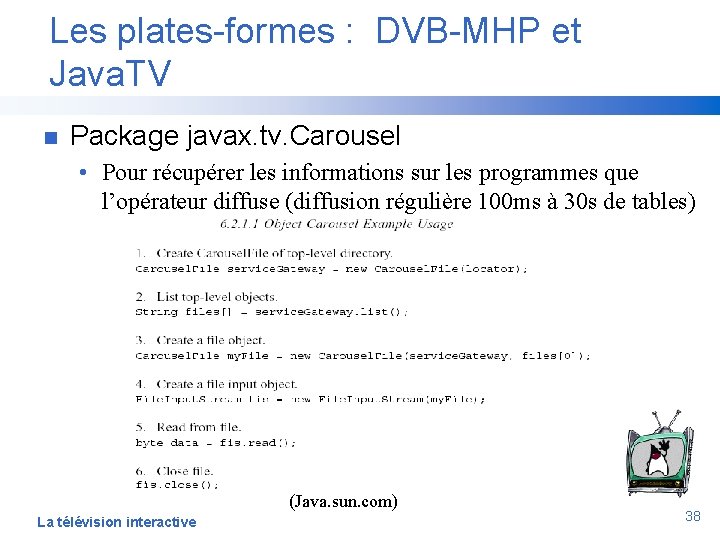

Les plates-formes : DVB-MHP et Java. TV n Package javax. tv. Carousel • Pour récupérer les informations sur les programmes que l’opérateur diffuse (diffusion régulière 100 ms à 30 s de tables) (Java. sun. com) La télévision interactive 38

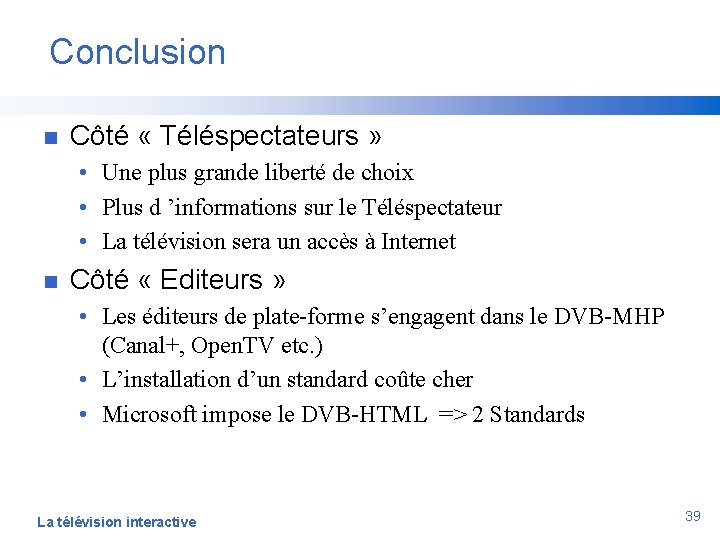

Conclusion n Côté « Téléspectateurs » • Une plus grande liberté de choix • Plus d ’informations sur le Téléspectateur • La télévision sera un accès à Internet n Côté « Editeurs » • Les éditeurs de plate-forme s’engagent dans le DVB-MHP (Canal+, Open. TV etc. ) • L’installation d’un standard coûte cher • Microsoft impose le DVB-HTML => 2 Standards La télévision interactive 39

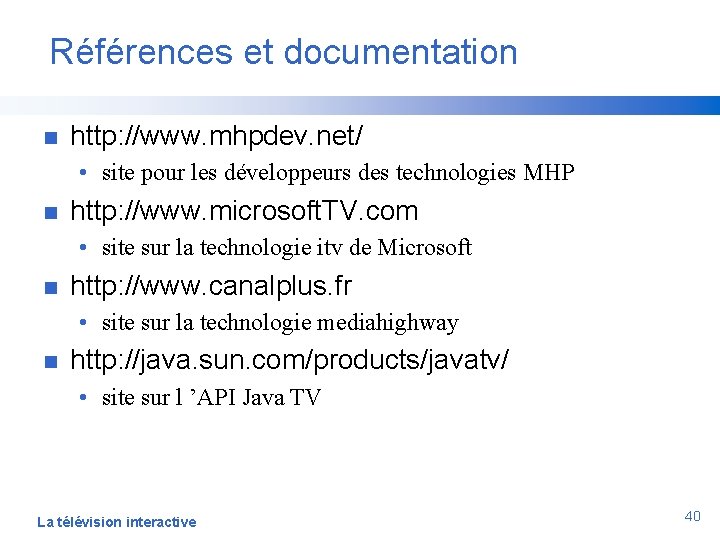

Références et documentation n http: //www. mhpdev. net/ • site pour les développeurs des technologies MHP n http: //www. microsoft. TV. com • site sur la technologie itv de Microsoft n http: //www. canalplus. fr • site sur la technologie mediahighway n http: //java. sun. com/products/javatv/ • site sur l ’API Java TV La télévision interactive 40

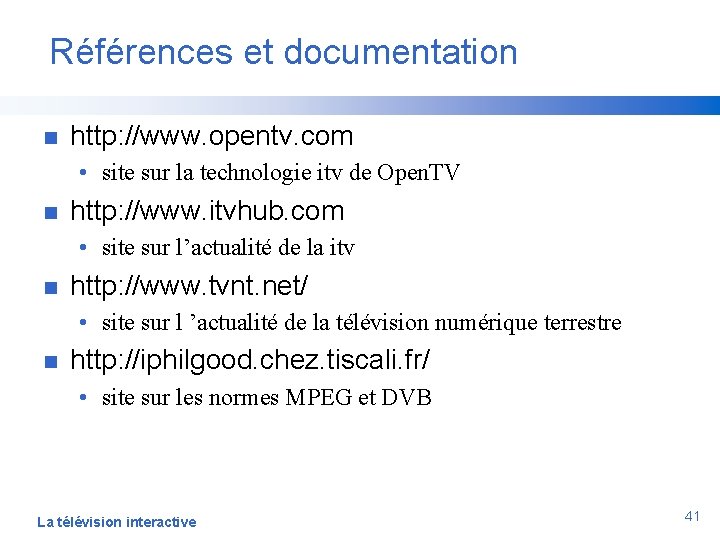

Références et documentation n http: //www. opentv. com • site sur la technologie itv de Open. TV n http: //www. itvhub. com • site sur l’actualité de la itv n http: //www. tvnt. net/ • site sur l ’actualité de la télévision numérique terrestre n http: //iphilgood. chez. tiscali. fr/ • site sur les normes MPEG et DVB La télévision interactive 41

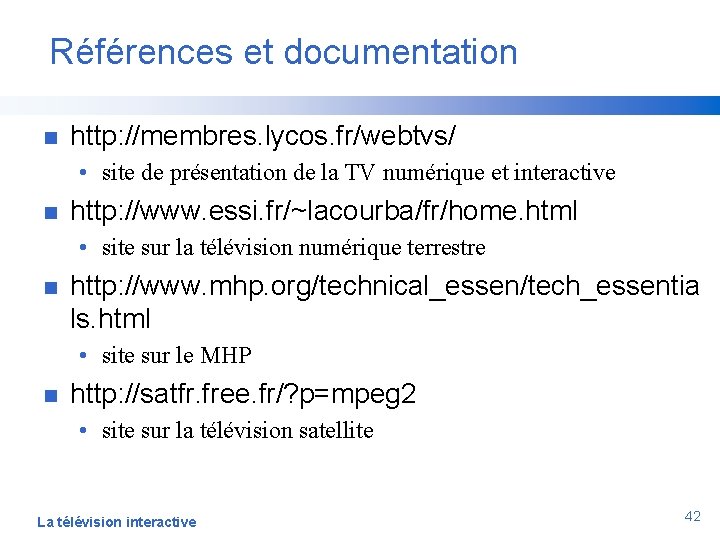

Références et documentation n http: //membres. lycos. fr/webtvs/ • site de présentation de la TV numérique et interactive n http: //www. essi. fr/~lacourba/fr/home. html • site sur la télévision numérique terrestre n http: //www. mhp. org/technical_essen/tech_essentia ls. html • site sur le MHP n http: //satfr. free. fr/? p=mpeg 2 • site sur la télévision satellite La télévision interactive 42

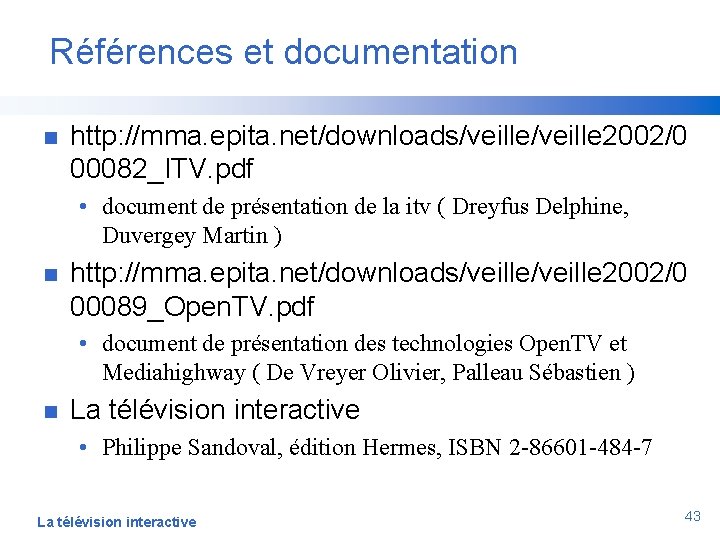

Références et documentation n http: //mma. epita. net/downloads/veille 2002/0 00082_ITV. pdf • document de présentation de la itv ( Dreyfus Delphine, Duvergey Martin ) n http: //mma. epita. net/downloads/veille 2002/0 00089_Open. TV. pdf • document de présentation des technologies Open. TV et Mediahighway ( De Vreyer Olivier, Palleau Sébastien ) n La télévision interactive • Philippe Sandoval, édition Hermes, ISBN 2 -86601 -484 -7 La télévision interactive 43
