TK Normalizovan prvky U 12113 Pospchal 2006 Zvity
- Slides: 69
TK – Normalizované prvky U 12113 © Pospíchal 2006
Závity
Závit pravý jednochodý
Závit levý jednochodý
Závit pravý trojchodý
Závity - zobrazení
Závity - zobrazení
Závity - zobrazení
o. Metrický závit ISO o. Starší značení M 100 x 6(P 2) LH 4 H 5 H/4 h Tolerance středního (d 2) a velkého (d) průměru šroubu Tolerance středního (D 2) a malého průměru (D 1) matice LH = Left Hand = levý (pravý se neuvádí) Rozteč p = 2 mm stoupání = 6 mm Velký průměr d = 100 mm Trojchodý (6/2=3)
o. Metrický závit ISO o. Nové značení M 100 x. Ph 6 P 2 – 2 H 6 H/1 k 6 h – LH LH = Left Hand = levý (RH pravý se neuvádí) Délka zašroubování L ong N ormal –se neuvádí S hort Tolerance středního (d 2) a velkého (d) průměru šroubu Tolerance středního (D 2) a malého průměru (D 1) matice Rozteč p = 2 mm stoupání = 6 mm Velký průměr d = 100 mm Trojchodý (6/2=3)

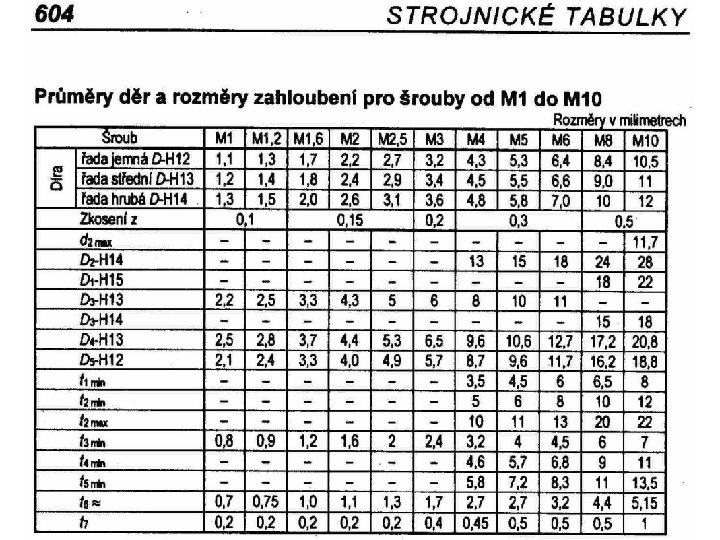

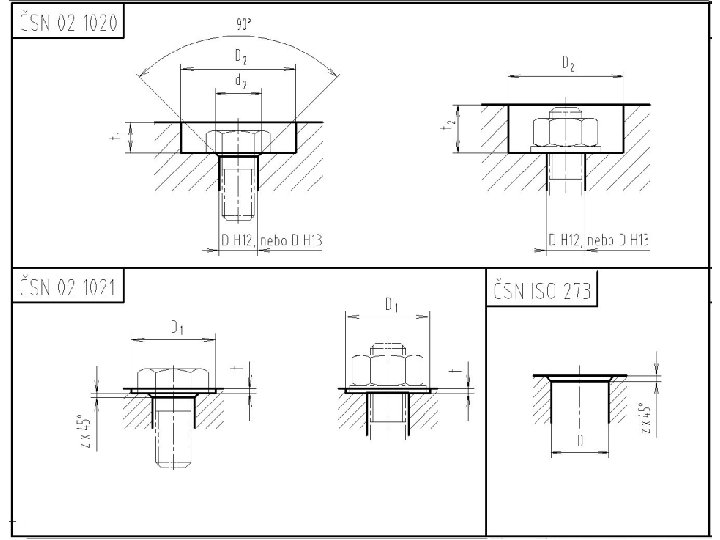

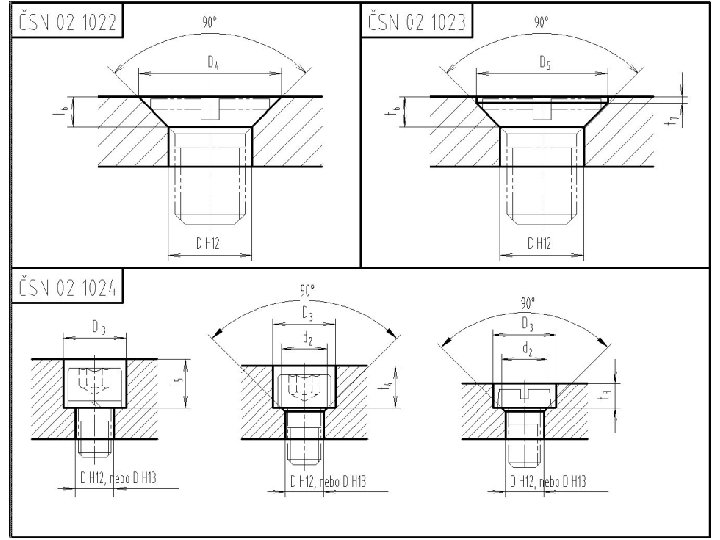

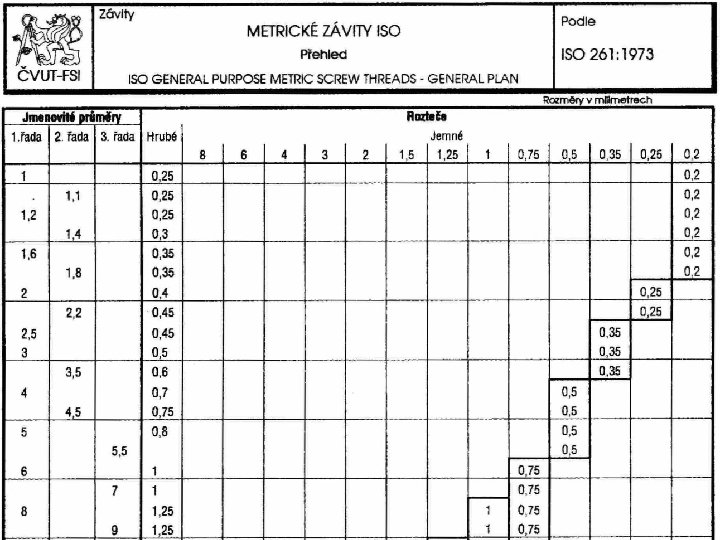

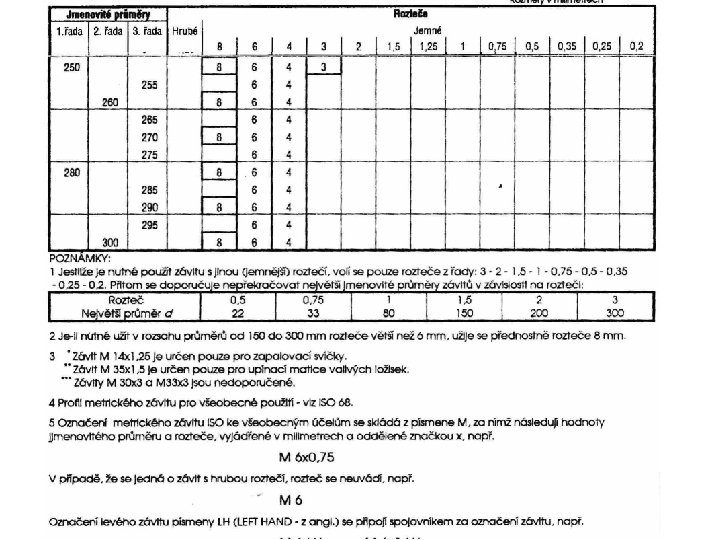

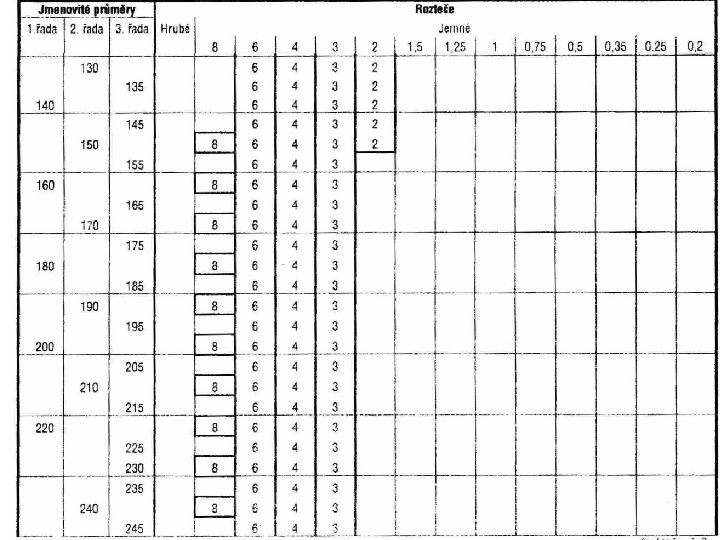

Nyní si každý ve svých tabulkách nalezněte rozměrovou normu metrických závitu ISO pro všeobecné použití
U závitů s hrubou roztečí se tato neuvádí – např. : M 16 Tento závit musí mít stoupání 2 mm
U závitů s hrubou roztečí se tato neuvádí – např. : M 16 Tento závit musí mít stoupání 2 mm Pro jmenovitý průměr 16 mm existují ještě závity s jemnou roztečí: M 16 x 1, 5 a M 16 x 1
U závitů s hrubou roztečí se tato neuvádí – např. : M 16 Tento závit musí mít stoupání 2 mm Ale pozor!!! Nelze napsat např. : M 17 Protože pro tento rozměr norma neuvádí hrubou rozteč
U závitů s hrubou roztečí se tato neuvádí – např. : M 16 Tento závit musí mít stoupání 2 mm Ale pozor!!! Nelze napsat např. : M 17 Protože pro tento rozměr norma neuvádí hrubou rozteč Pro jmenovitý průměr 17 mm existují pouze závity s jemnou roztečí: M 17 x 1, 5 a M 17 x 1
Největší závit s hrubou roztečí je M 68 Všechny závity větší než M 68 jsou závity s jemnou roztečí (jemné závity), např. : M 110 x 6 M 110 x 4 M 110 x 3
Závit je pravotočivý … RH Určení rozměru jednochodý metrického závitu na skutečné součásti

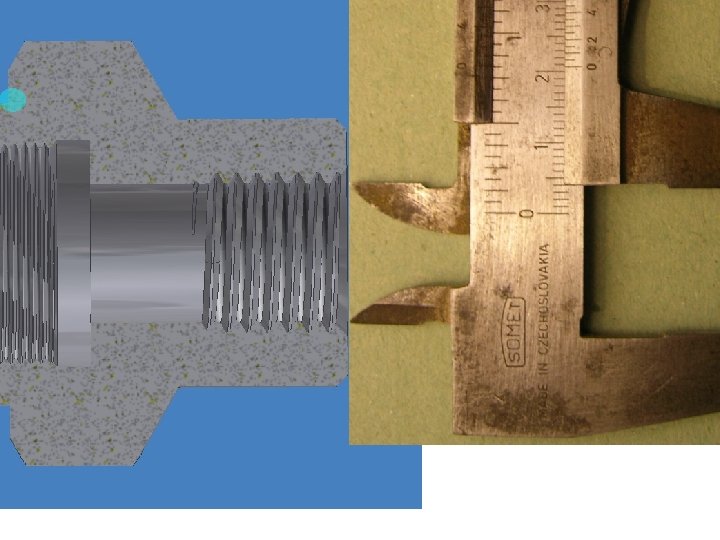

Jak zjistit průměr D: Posuvkou jej nelze změřit Je možno změřit průměr D 1:
Jak zjistit průměr D: Posuvkou jej nelze změřit Je možno změřit průměr D 1:

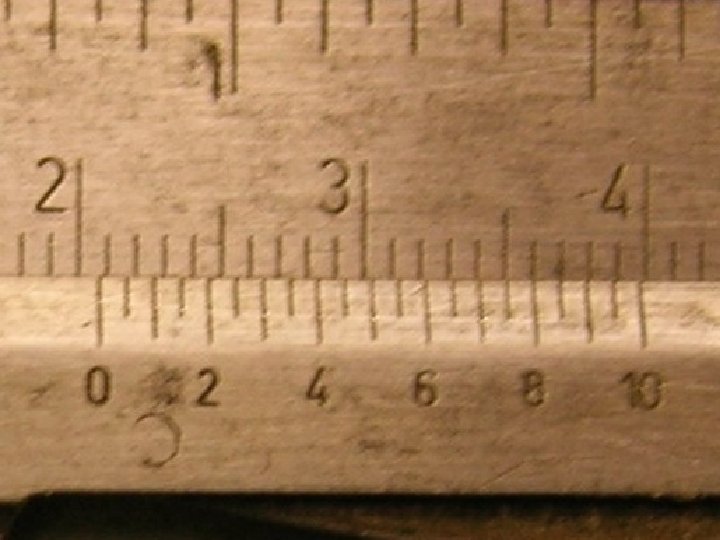

20, 84
Jak zjistit průměr D: Posuvkou jej nelze změřit Je možno změřit průměr D 1: !! Takto změřený průměr je zatížen chybou z výroby, opotřebení, měřidla, měření, odhadem… +/- 0, 2 mm Teoretický (tabulkový) D 1 tudíž musíme hledat v rozsahu 20, 64 až 21, 04 mm 20, 84
D 1=20, 64 až 21, 04 mm V tomto rozsahu leží malé průměry závitů M 22 x 1 a M 24 Je nutno změřit rozteč závitu
K měření rozteče použijeme závitové měrky, nebo proužek papíru na který závit obtiskneme a poté změříme
5. P=15 m m K měření rozteče použijeme závitové měrky, nebo proužek papíru na který závit obtiskneme a poté změříme
D 1=20, 64 až 21, 04 mm 5. P = 15 P=3 Jedná se o závit M 24
Whitworthův závit [ČSN 01 4030]. W 4 1/2 d (D) = 4, 5 anglického palce
Palcový závit ISO [ISO 263; ISO 725; ISO 5864] 1/4 – 28 UNF – 3 A Vnější závit (vnitřní závit se označuje B) třída přesnosti řada (UN, UNF, UNEF, UNC) počet závitů na 1 palec (na 25, 4 mm) velký průměr (d (D) v anglických palcích)
Lichoběžníkový Funkce: závit [ČSN 01 4051]. - převádí rotační pohyb na pohyb posuvný - posuvný na rotační (je-li splněna podmínka, že třecí úhel je menší než úhel stoupání šroubovice závitu).
Lichoběžníkový závit [ČSN 01 4051]. Tr 20 x 12(P 4) LH 7 H/7 e 6 h Tolerance středního (d 2) a velkého (d) průměru šroubu Tolerance středního (D 2) a malého průměru (D 1) matice LH = Left Hand = levý (pravý se neuvádí) Rozteč p = 4 mm stoupání = 12 mm Velký průměr d = 20 mm Trojchodý (12/4=3)
Trubkový závit [ISO 228: 1982, ČSN 01 4034]. Funkce: trubkový závit plní současně dvě funkce: 1. spojení dvou součástí, 2. jejich utěsnění (pomocí těsnicího materiálu, nebo přímo závitem - vnější kuželový do vnitřního válcového, nebo naopak).
Trubkový závit [ISO 228: 1982, ČSN 01 4034]. G 4 1/2. . . trubkový závit dle ISO 228 jmenovité světlosti DN=4, 5 anglického palce (vnější i vnitřní) (DN=Diameter Nominal). R 2 1/4. . . trubkový závit kuželový vnější dle ČSN 01 4034 jmenovité světlosti DN=2, 25 anglického palce. Rc 2 1/4. . . trubkový závit kuželový vnitřní dle ČSN 01 4034 jmenovité světlosti DN=2, 25 anglického palce (Rc 2 1/4 LH. . . totéž, ale levý). Rp 2 1/4. . . trubkový závit válcový vnitřní dle ČSN 01 4034 jmenovité světlosti DN=2, 25 anglického palce.
Trubkový závit [ISO 228: 1982, ČSN 01 4034]. Utěsnění: - pomocí těsnění (konopí, . . . ) uložení G/G (např. G/G 1 1/2) - přímo závitem uložení Rp/R, G/R, nebo Rc/G (např. Rp/R 2)
Výběhy a zkosení závitů
Výroba závitu do slepé díry závitníkem

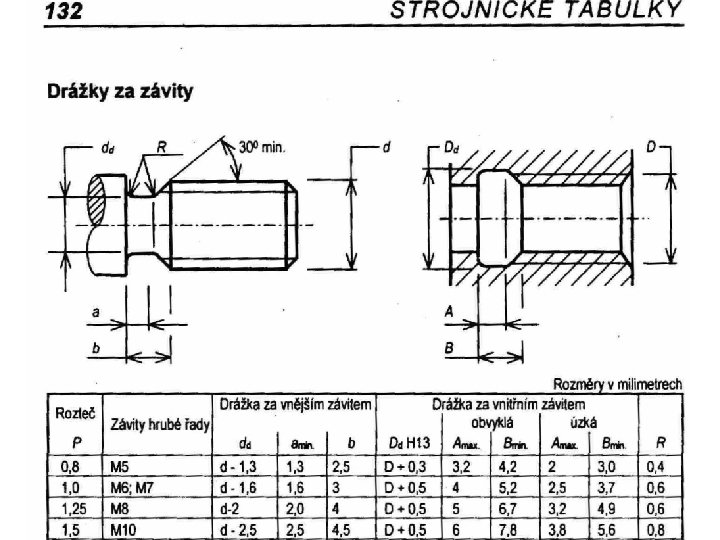

Drážka za závitem - funkce
Drážka za závitem – zobrazení a kótování

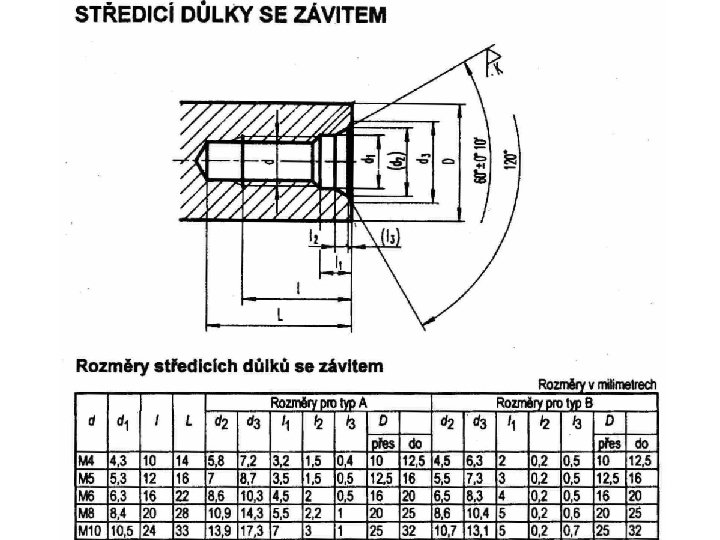

Středicí důlek

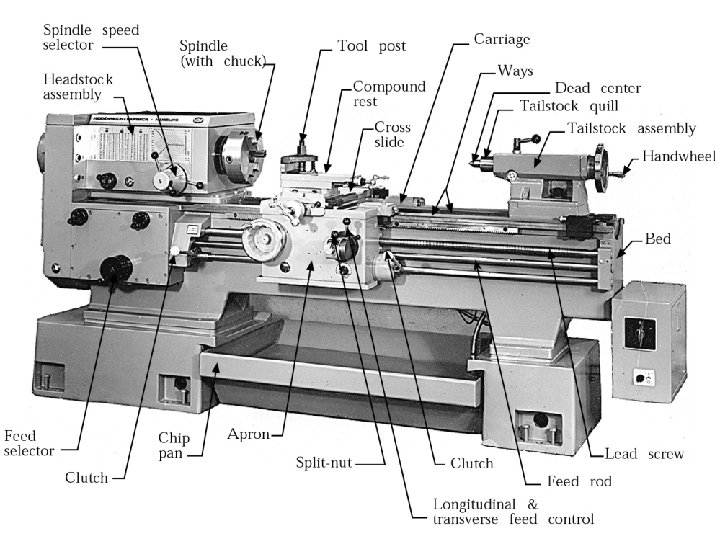

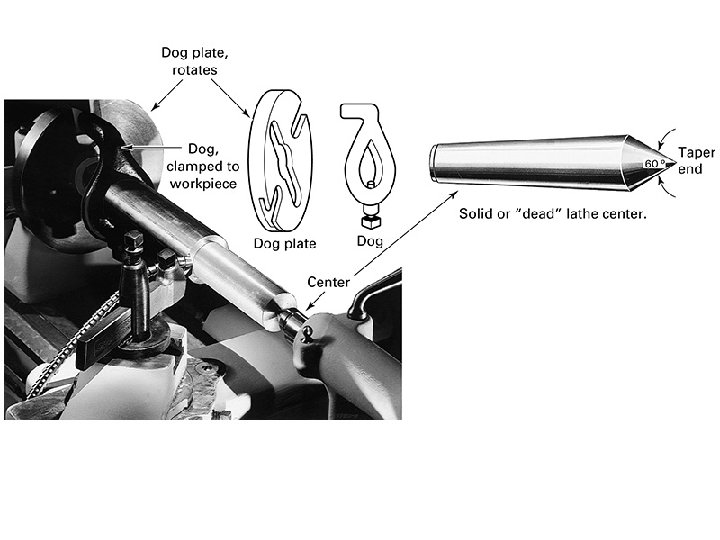

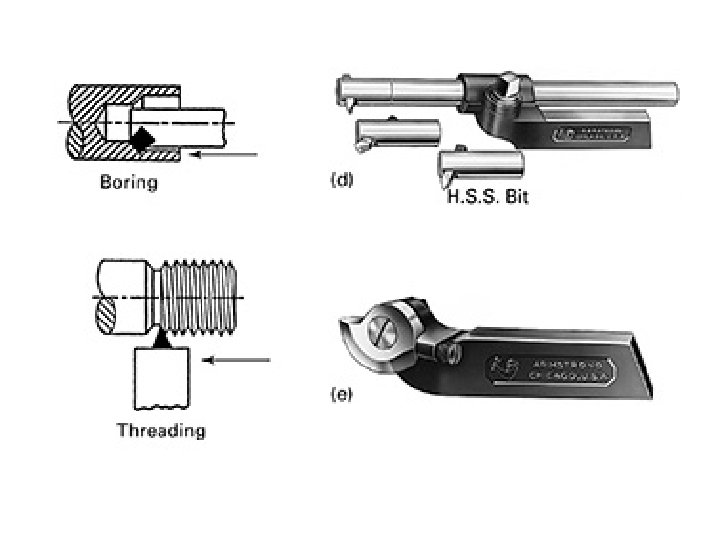

Digital Readout Headstock Chuck Tailstock Carriage Bed

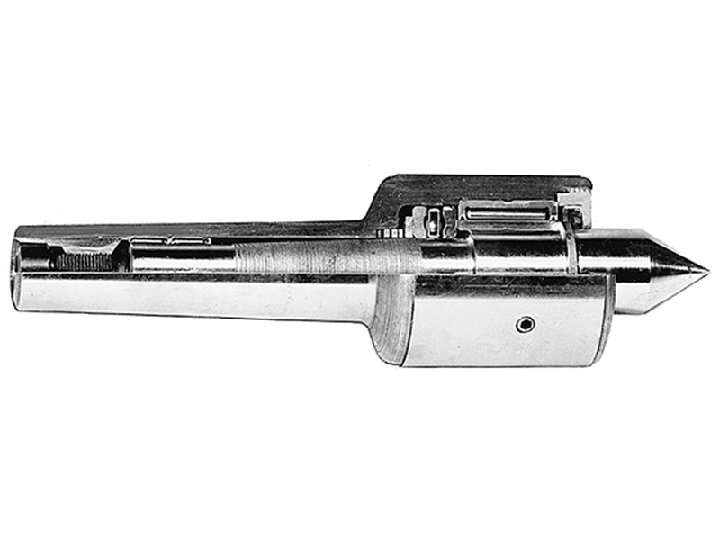

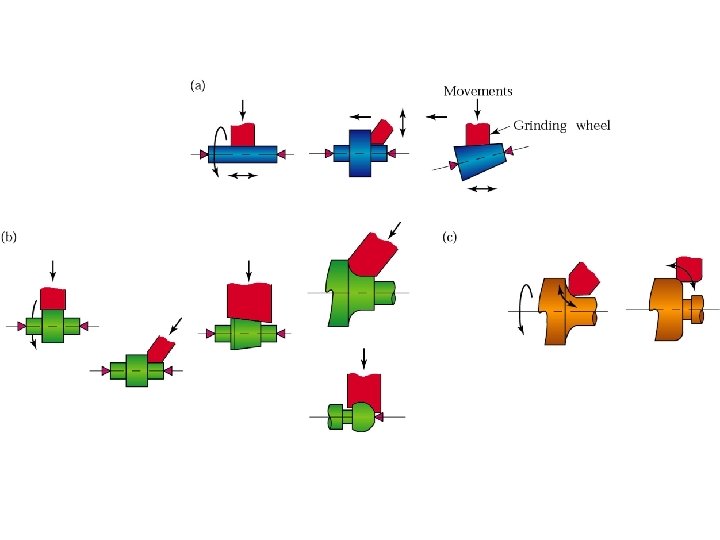

Středicí důlek
ISO 6411 – B 2, 5/8
ISO 6411 – B 2, 5/8

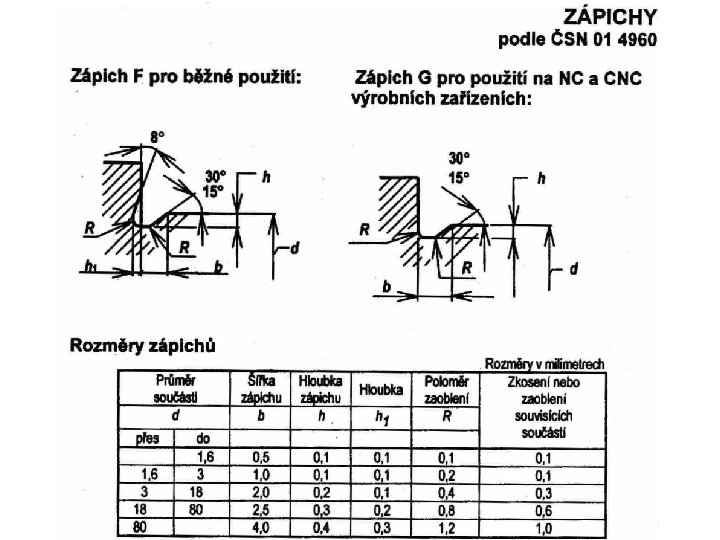

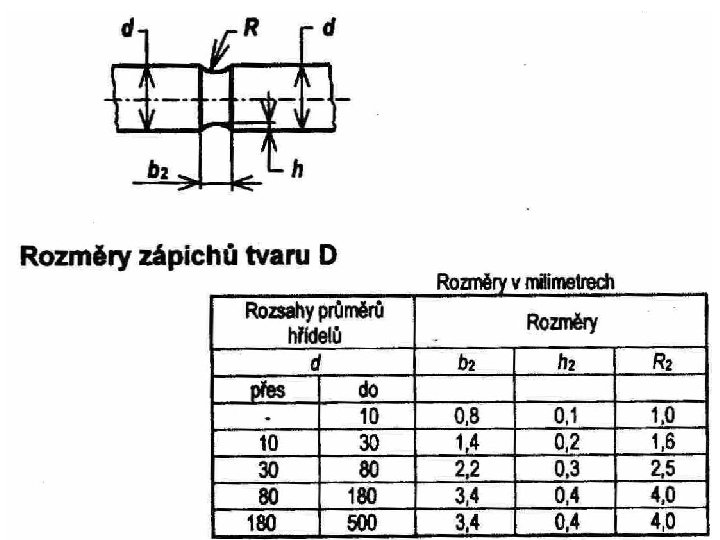

Zápich

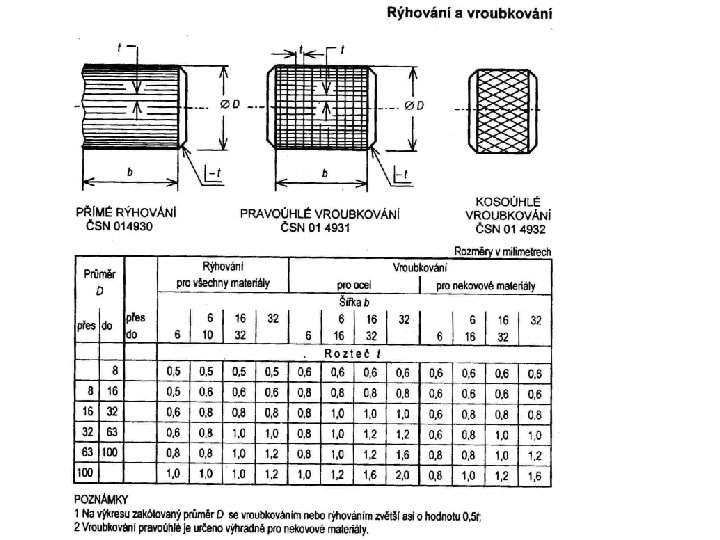

Rýhování, vroubkování
Rýhování, vroubkování

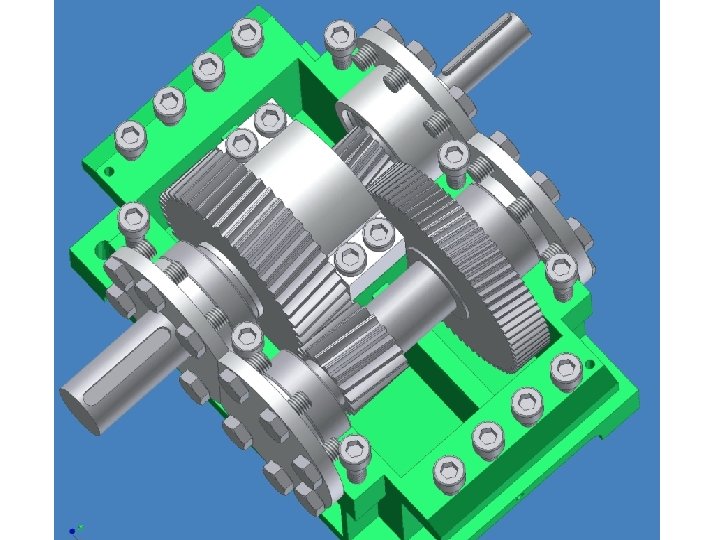

Drážka pro pero
Kótování drážky pro pero náboj hřídel per o Hřídel, pero a náboj tvoří lineární obvod. Pro smontovatelnost těchto 3 částí je nutné, aby vůle v>0. Vůle v je uzavíracím členem tohoto obvodu a proto platí: vmax = amax - (bmin + pmin ) vmin = amin - (bmax + pmax )
Kótování drážky pro pero Každý sám vyhledejte ve svých tabulkách normu per a tabulku přiřazení k hřídelům Zde se vyhledá rozměr t 1 v závislosti na šířce pera, nikoliv na průměru hřídele +0, 4 t 1 = 3, 8 +0, 2 +0, 4 D + t 1 = 60 + 3, 8 +0, 2 = 63, 8 +0, 2 A dále se vyhledá rozměr t +0, 2 t = 6, 2 0 +0, 2 0 D - t = 60 – (6, 2 0 ) = 53, 8 -0, 2
