DIN VDE 0701 – 0702: 2008 -06 Die Prüfung elektrischer Geräte nach DIN VDE 0701 – 0702: 2008 -06 Stand des Vortrages 12. 11. 2014 November 2014

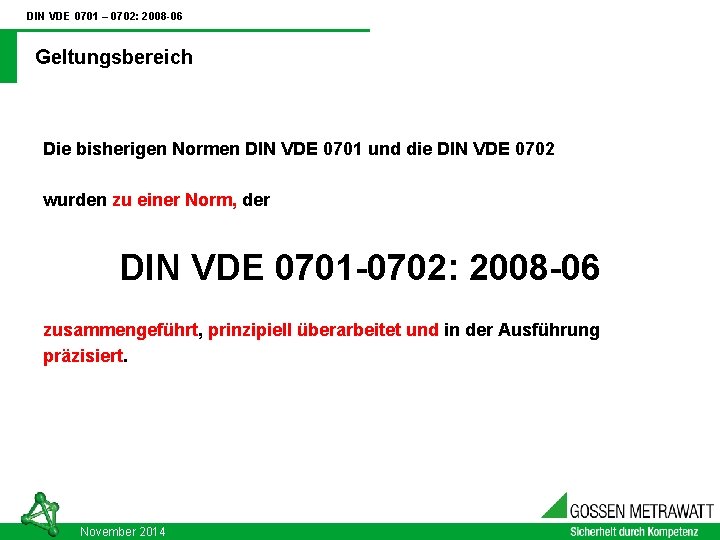

DIN VDE 0701 – 0702: 2008 -06 Geltungsbereich Die bisherigen Normen DIN VDE 0701 und die DIN VDE 0702 wurden zu einer Norm, der DIN VDE 0701 -0702: 2008 -06 zusammengeführt, prinzipiell überarbeitet und in der Ausführung präzisiert. November 2014
DIN VDE 0701 – 0702: 2008 -06 Geltungsbereich Prüfungen der elektrischen Sicherheit von elektrischen Geräten mit Bemessungsspannungen bis 1000 V AC / 1500 V DC • nach Instandsetzung, Änderung und • bei Wiederholungsprüfungen. November 2014
DIN VDE 0701 – 0702: 2008 -06 Geltungsbereich Die Norm gilt auch für: – wieder in Verkehr gebrachte elektrische Geräte, – die elektrische Ausrüstung von Geräten, die nicht ausdrücklich als elektrische Geräte bezeichnet werden (z. B. Gastherme), – Anforderungen an die anzuwendenden Prüfverfahren für den Nachweis der elektrischen Sicherheit. November 2014
DIN VDE 0701 – 0702: 2008 -06 Geltungsbereich Die Norm gilt NICHT für: – Geräte, die im EEx – Bereich eingesetzt werden, – Geräte, die im Bergbau eingesetzt werden, – Medizinische elektrische Geräte, – Prüfung von Lichbogenschweißeinrichtungen – das Instandhalten durch den Benutzer gemäß Gebrauchsanleitung. November 2014
DIN VDE 0701 – 0702: 2008 -06 Anwendungsbereich • Prüfabläufe für die Prüfung nach Instandsetzung, Änderung und für die Wiederholungsprüfung wurden für gleichartige Prüfungen angeglichen. • Die Norm ist sowohl für ortsveränderliche als auch für fest mit der Anlage verbundene Geräte anwendbar. • Es ist Sache des Prüfers, ob er ein fest mit der Anlage verbundenes elektrisches Gerät bei der Wiederholungsprüfungen mit der Anlage nach DIN VDE 0105 -100 oder für sich nach DIN VDE 0701 - 0702 prüft. November 2014
DIN VDE 0701 – 0702: 2008 -06 Anwendungsbereich • Die Festlegung der Prüfgänge erfolgt nicht nach der Schutzklasse des Gerätes, sondern nach der Schutzmaßnahme, die an dem jeweiligen berührbaren leitfähigen Teil nachzuweisen ist. • Werden Grenzwerte überschritten, können vom Hersteller vorgegebene Werte maßgebend sein. November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf Die Prüfung umfasst folgende Einzelmaßnahmen: – Besichtigen, – Prüfen der Schutzleiterverbindungen, (warum wird hier erneut der Begriff Prüfen verwendet ? ) – Messen des Isolationswiderstandes, November 2014

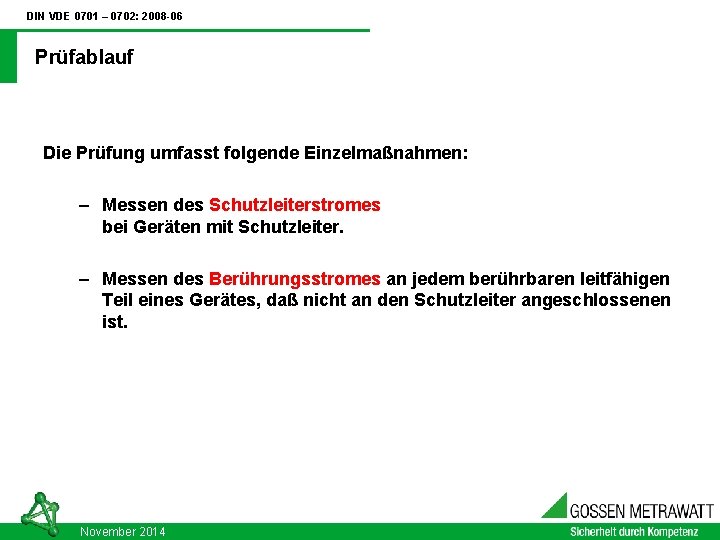

DIN VDE 0701 – 0702: 2008 -06 Prüfablauf Die Prüfung umfasst folgende Einzelmaßnahmen: – Messen des Schutzleiterstromes bei Geräten mit Schutzleiter. – Messen des Berührungsstromes an jedem berührbaren leitfähigen Teil eines Gerätes, daß nicht an den Schutzleiter angeschlossenen ist. November 2014

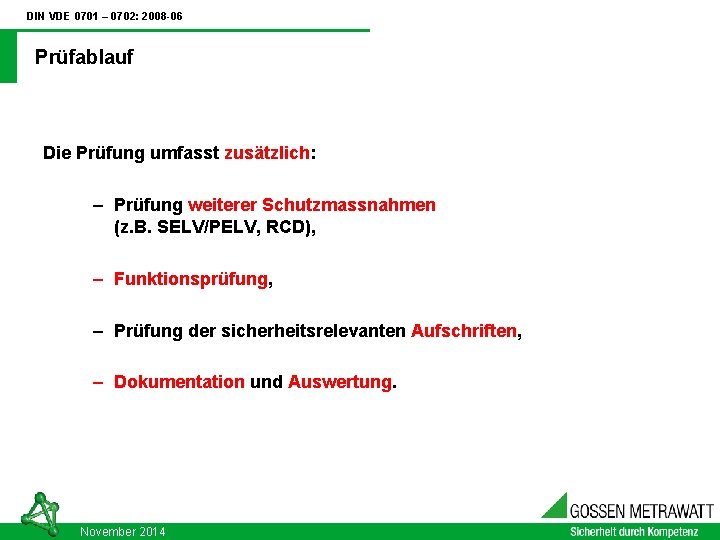

DIN VDE 0701 – 0702: 2008 -06 Prüfablauf Die Prüfung umfasst zusätzlich: – Prüfung weiterer Schutzmassnahmen (z. B. SELV/PELV, RCD), – Funktionsprüfung, – Prüfung der sicherheitsrelevanten Aufschriften, – Dokumentation und Auswertung. November 2014

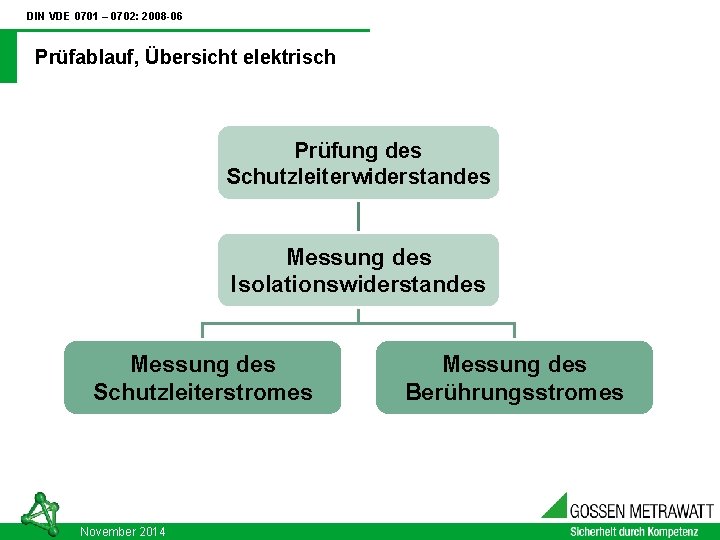

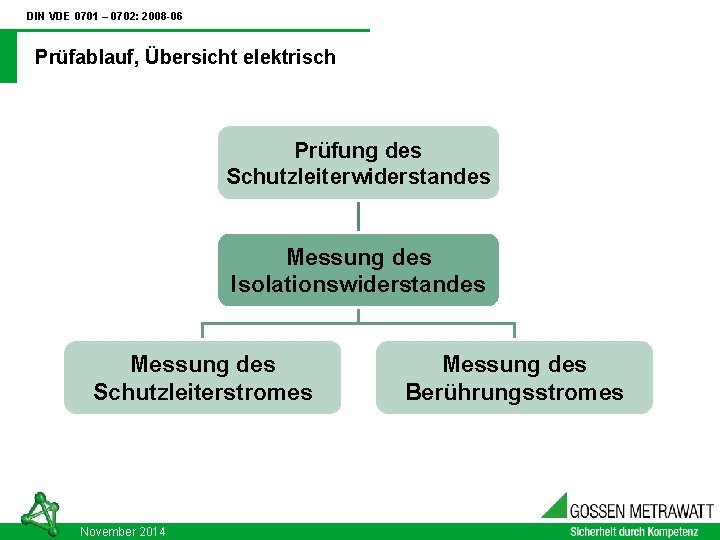

DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
DIN VDE 0701 – 0702: 2008 -06 Wer darf prüfen ? Die Prüfungen sind durch Elektrofachkräfte, oder bei Verwendung geeigneter Prüfgeräte auch von Elektrotechnisch unterwiesenen Personen (Eu. P), dann aber unter Leitung und Aufsicht von Elektrofachkräften, durchzuführen. Beachten Sie hierbei immer in den aktuellen Fassungen : • die Betriebs. Sicherheits. Verordnung und • die TRBS 1201, TRBS 1203 …. November 2014
DIN VDE 0701 – 0702: 2008 -06 Und nun ? ? ? - ALLES Klar ? ? ? Weiter mit praktischen Beispielen : ( Wir gehen in die Details ) November 2014
DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf: Übersicht • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzeinrichtungen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfungen durch Besichtigen • Allgemeine Hinweise: • Das Besichtigen des Gerätes erfolgt, um äußere erkennbare Mängel und soweit möglich, die Eignung des Prüflings für seinen Einsatzort festzustellen. Fragen: 1. Wo dürfen Tischverteiler, z. B. 3 -fach Verteiler in einem Unternehmen eingesetzt werden und wo nicht? 2. Was ist beim Einsatz von Tischverteilern und Mehrfachverteilern, z. B. in Möbeln zu beachten? November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfungen durch Besichtigen • Allgemeine Hinweise: – Das Gerät ist bei einer Wiederholungsprüfung nur dann zu öffnen, wenn ein begründeter Verdacht auf einen Sicherheitsmangel nur auf diese Weise geklärt werden kann. – Ein Gerät, bei dem ein Mangel zu einer Gefährdung führen kann, ist der weiteren Benutzung zu entziehen und entsprechend zu kennzeichnen. November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfungen durch Besichtigen • Es ist z. B. auf Folgendes zu achten: – – – Mängel an der Zugentlastung der Anschlussleitung; Mängel am Biegeschutz; Mängel an der Zugentlastung der Anschlussleitung; Schäden an den Anschlussleitungen; Schäden an Isolierungen; bestimmungsgemäße Auswahl und Anwendung von Leitungen und Stecker; – Zustand des Netzsteckers, der Anschlussklemmen und –adern; – Mängel am Biegeschutz; November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfungen durch Besichtigen • Es ist z. B. auf Folgendes zu achten: – Zustand der Befestigungen, Leitungshalterungen, der dem Benutzer zugänglichen Sicherungshalter usw. ; – Schäden am Gehäuse und den Schutzabdeckungen Anzeichen einer Überlastung oder einer unsachgemäßen Anwendung / Bedienung; – Anzeichen unzulässiger Eingriffe oder Veränderungen; – Die Sicherheit und zulässig beeinträchtigende Verschmutzung, Korrosion oder Alterung; – Verschmutzung, Verstopfung von der Kühlung dienenden Öffnungen; November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfungen durch Besichtigen • Es ist z. B. auf Folgendes zu achten: – – Zustand von Luftfiltern; Dichtigkeit von Behältern für Wasser, Luft oder anderer Medien Zustand von Überdruckventilen; Bedienbarkeit von Schaltern, Steuereinrichtungen, Einstellvorrichtungen usw. ; – Lesbarkeit aller der Sicherheit dienenden Aufschriften oder Symbole, der Bemessungsdaten und Stellungsanzeigen. November 2014
DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfen durch Messen Anmerkung: • Alle wesentlichen Prüfungen werden anhand von Beispielen behandelt. • Für eine Gruppe von elektrisch baugleichen Prüflingen wird dazu beispielhaft ein Prüfling ausgewählt und mit den einzelnen Prüfschritten abgearbeitet. November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : Bügeleisen (SK I) Gerät, wie folgt konstruiert: • Schutzkontaktstecker • 3 – adrige Anschlußleitung • Schutzleiter elektrisch messbar an berührbarem leitfähigem Teil • Mechanischer Ein/Aus – Schalter November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Prüfung des Schutzleiterwiderstandes Wiederholungsprüfung: • Nachweis des ordnungsgem. Zustands der Schutzleiterverbindungen zu allen leitfähigen berührbaren Teilen, die zu Schutzzwecken mit dem Schutzleiter verbunden sind. Instandsetzung / Änderung: • Zusätzlich ist der Nachweis bei allen Teilen zu führen, die bei der Instandsetzung / Änderung zugänglich sind. November 2014

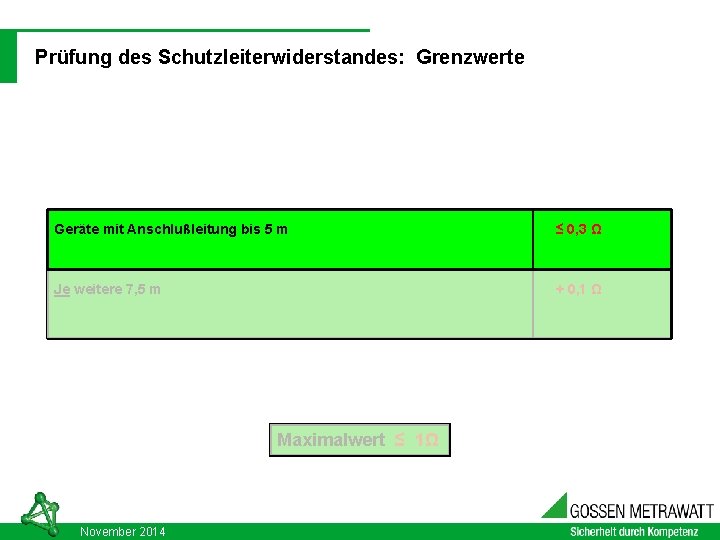

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes: Grenzwerte Geräte mit Anschlußleitung bis 5 m ≤ 0, 3 Ω Je weitere 7, 5 m + 0, 1 Ω Maximalwert ≤ 1Ω November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Isolationswiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
Messung des Isolationswiderstandes : Grenzwerte (Mindestwerte) Prüfobjekt Aktive Teile, die nicht zu SELV- oder PELV- Grenzwert Allgemein 1, 0 MΩ Geräte mit Heizelementen 0, 3 MΩ Geräte mit Heizelementen mit einer Leistung > 3, 5 k. W 0, 3 MΩ Stromkreisen gehören, gegen den Schutzleiter und die mit dem Schutzleiter verbundenen berührbaren leitfähigen Teile. November 2014
DIN VDE 0701 – 0702: 2008 -06 Messung des Isolationswiderstandes Wichtige Hinweise: • Eine fehlerhaft durchgeführte ISO-Messung täuscht gute Messwerte vor! • Alle Schalter Temperaturregler usw. müssen geschlossen sein. • Bei Geräten, die gemäß Herstellerangaben mit Schutzimpedanzen zwischen den aktiven Teilen und dem Schutzleiter ausgestattet sind, gilt der Widerstandswert dieser Impedanz als Grenzwert. Frage: • Wie beeinflusst ein geöffneter 2 -poliger Schalter das Meßergebnis? November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes

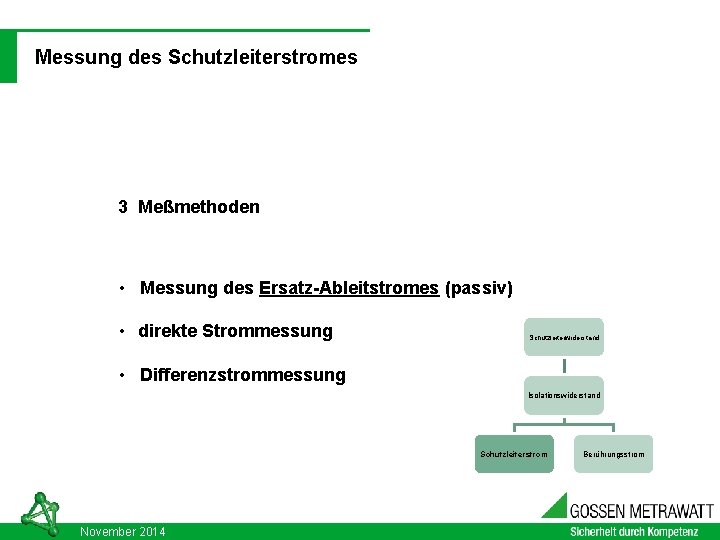

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Schutzleiterstromes 3 Meßmethoden • Messung des Ersatz-Ableitstromes (passiv) • direkte Strommessung Schutzleiterwiderstand • Differenzstrommessung Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Messung des Schutzleiterstromes: Methode Ersatz-Ableitstrom Wichtiger Hinweis: • NUR anwendbar unter Verantwortung einer Elektrofachkraft. • NUR nach positiv bewerteter Isolationsmessung. • NUR anwendbar, wenn das Gerät mit netzspannungs-UN-abhängigen Schaltelementen ausgestattet ist. November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Schutzleiterstromes: Methode Ersatz-Ableitstrom 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
Messung des Schutzleiterstromes: Grenzwerte (Höchstwerte) Gerät allgemein 3, 5 m. A Geräte mit eingeschalteten Heizelementen 1 m. A / k. W bis zu einem Höchstwert von 10 m. A einer Gesamtleistung über 3, 5 k. W Bei Überschreiten der Grenzwerte ist festzustellen, ob durch Produktnormen oder Herstellerangaben andere Grenzwerte gelten. Hinweis: Die Grenzwerte sind unabhängig vom verwendeten Meßverfahren ! Frage: Wie beeinflusst ein geöffneter 2 -poliger Schalter das Meßergebnis? November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Bügeleisen – Einstellungen am Prüfgerät November 2014 03. 09. 2021

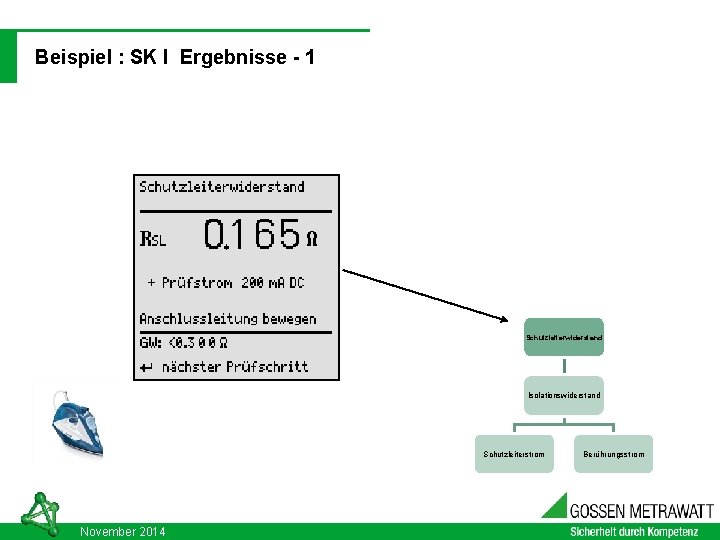

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 1 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 2 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 3 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Fragen: Hat der Prüfling bestanden? Was sagen Ihre Erfahrungswerte? November 2014 Berührungsstrom
DIN VDE 0701 - 0702: 2008 -06 Beispiel : Verlängerungsleitung 230 V bis 16 A November 2014 03. 09. 2021
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand JEDEN Schutzleiteranschluß prüfen ! November 2014 Schutzleiterstrom Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes: Grenzwerte Geräte mit Anschlußleitung bis 5 m ≤ 0, 3 Ω Je weitere 7, 5 m (bis zu einem Bemessungsstrom von 16 A) + 0, 1 Ω Maximalwert ≤ 1Ω November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes: Grenzwerte - Beispiel Rechenbeispiel 20 m Anschlußleitung (Bemessungsstrom von 16 A) Für die ersten 5 m der Anschlußleitung – 5 m 15 m / 7, 5 m = 15 m ( je weitere 7, 5 m + 0, 1 Ω) = 2 2 * 0, 1 Ω max. zulässiger Gesamtwiderstand Falsch ist die Annahme 1 Ω. November 2014 0, 3 Ω 0, 2 Ω ______ 0, 5 Ω =====
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Isolationswiderstandes: Verlängerungsleitung (SK I) 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
Messung des Isolationswiderstandes : Grenzwerte (Mindestwerte) Prüfobjekt Aktive Teile, die nicht zu SELV- oder PELV- Grenzwert Allgemein 1, 0 MΩ Geräte mit Heizelementen 0, 3 MΩ Geräte mit Heizelementen mit einer Leistung > 3, 5 k. W 0, 3 MΩ Stromkreisen gehören, gegen den Schutzleiter und die mit dem Schutzleiter verbundenen berührbaren leitfähigen Teile. November 2014

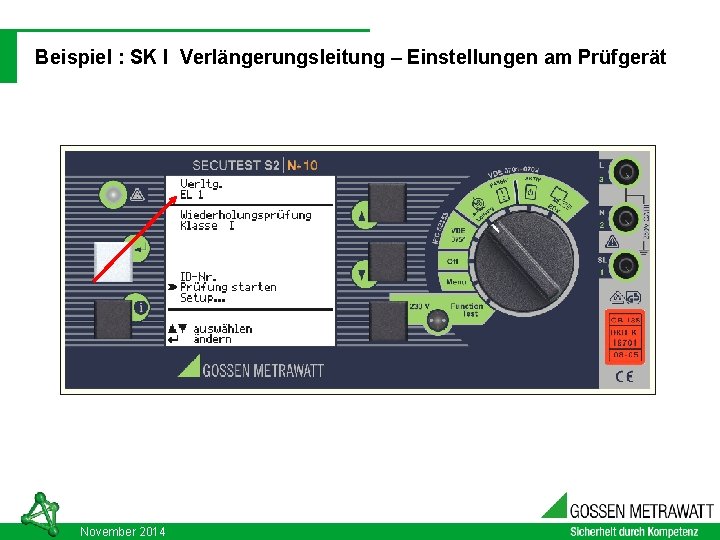

DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I Verlängerungsleitung – Einstellungen am Prüfgerät November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I Verlängerungsleitung – Einstellungen am Prüfgerät November 2014

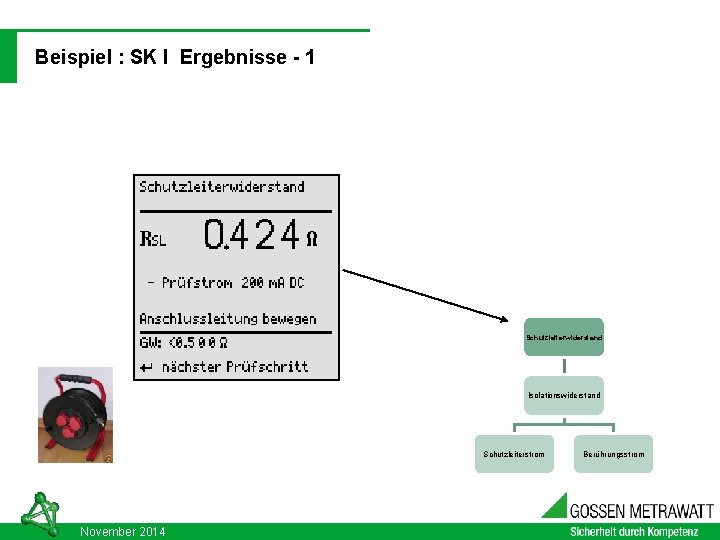

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 1 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom

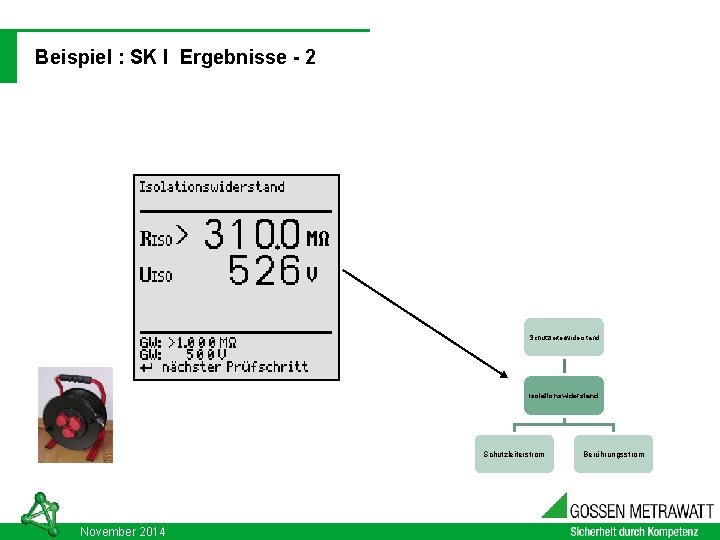

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 2 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom

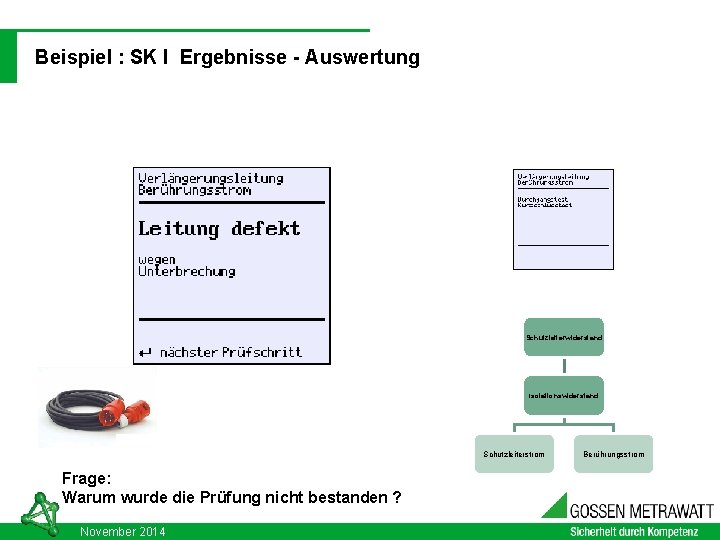

DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Frage: Hat der Tischverteiler die Messungen Ihrer Meinung nach Messungen bestanden ? ΔRSL zeigt die größte Abweichung zwischen zwei Schutzleiterwiderstandsmessungen. Kann dieses Meßergebnis unter normalen Umständen auftreten ? ? ? November 2014 03. 09. 2021
DIN VDE 0701 - 0702: 2008 -06 Beispiel : Verlängerungsleitung 400 V bis 32 A November 2014 03. 09. 2021
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand JEDEN Schutzleiteranschluß prüfen ! November 2014 Schutzleiterstrom Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes: Grenzwerte Geräte mit Anschlußleitung bis 5 m ≤ 0, 3 Ω Je weitere 7, 5 m (bis zu einem Bemessungsstrom von 16 A) + 0, 1 Ω Bemessungsstrom >16 A, den Leiterquerschnitt in die Berechnung einbeziehen. Maximalwert ≤ 1Ω November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I Verlängerungsleitung – Einstellungen am Prüfgerät November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I Verlängerungsleitung – Einstellungen am Prüfgerät November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 1 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 2 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Frage: Warum wurde die Prüfung nicht bestanden ? November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Frage: Warum wurde die Prüfung nicht bestanden ? November 2014 Berührungsstrom
DIN VDE 0701 - 0702: 2008 -06 Beispiel : Kaffeemaschine (SK I) November 2014 03. 09. 2021
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Prüfung des Schutzleiterwiderstandes (SK I) Wiederholungsprüfung: • Nachweis des ordnungsgem. Zustands der Schutzleiterverbindungen zu allen leitfähigen berührbaren Teilen, die zu Schutzzwecken mit dem Schutzleiter verbunden sind. Instandsetzung / Änderung: • Zusätzlich ist der Nachweis bei allen Teilen zu führen, die bei der Instandsetzung / Änderung zugänglich sind. November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand ? Schutzleiterstrom Problem: wo kontaktiere ich die Sonde ? November 2014 Berührungsstrom
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I, Kaffeemaschine – Einstellungen am Prüfgerät Die Messung ist konstruktiv bedingt nicht möglich, also überspringen. November 2014

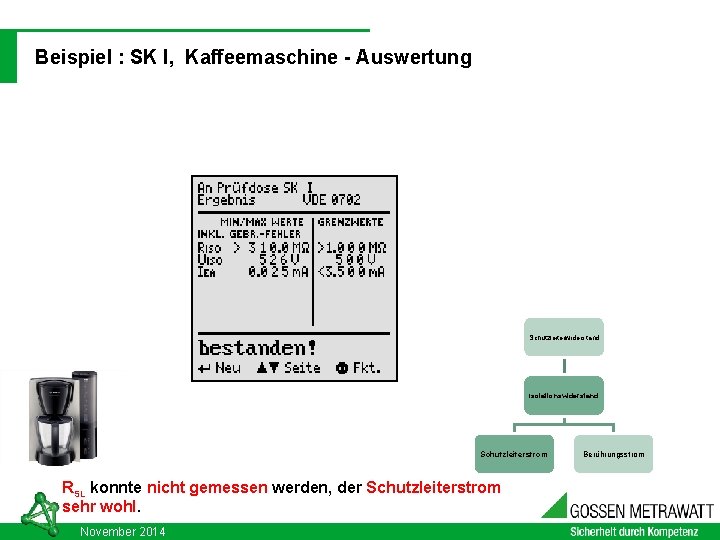

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I, Kaffeemaschine - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom RSL konnte nicht gemessen werden, der Schutzleiterstrom sehr wohl. November 2014 Berührungsstrom
DIN VDE 0701 - 0702: 2008 -06 Beispiel : Gerät elektronisch schaltbar (SK I) November 2014 03. 09. 2021
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes

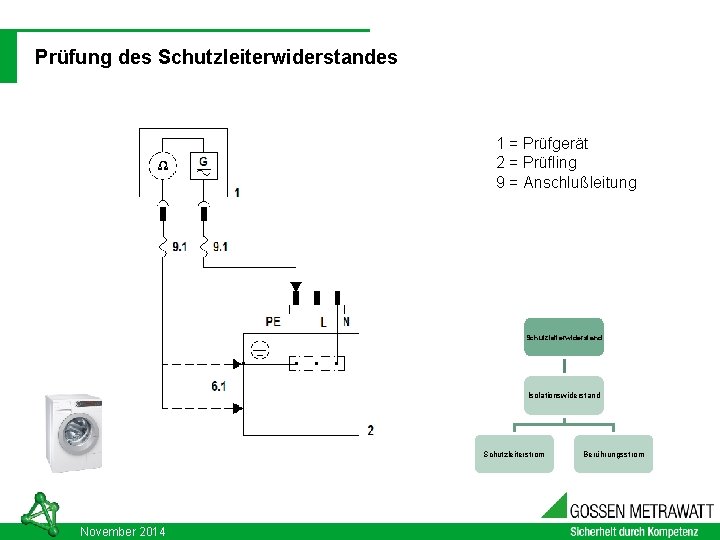

DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Prüfung des Schutzleiterwiderstandes (SK I) Wiederholungsprüfung: • Nachweis des ordnungsgem. Zustands der Schutzleiterverbindungen zu allen leitfähigen berührbaren Teilen, die zu Schutzzwecken mit dem Schutzleiter verbunden sind. Instandsetzung / Änderung: • Zusätzlich ist der Nachweis bei allen Teilen zu führen, die bei der Instandsetzung / Änderung zugänglich sind. November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Prüfung des Schutzleiterwiderstandes 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes

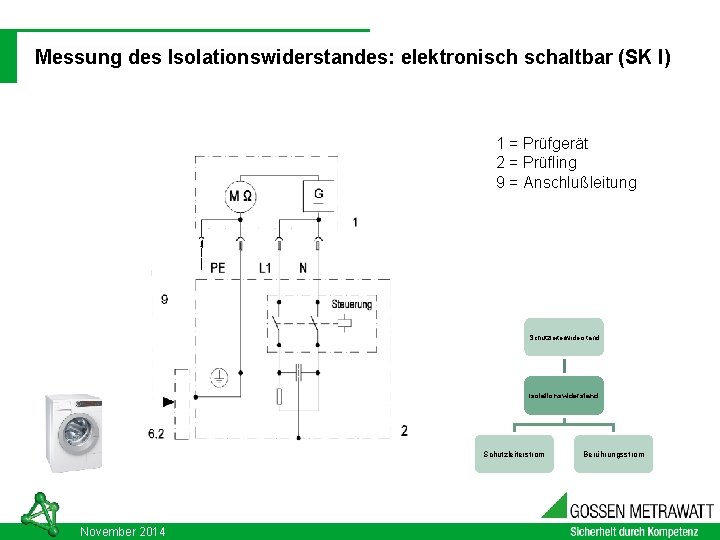

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Isolationswiderstandes: elektronisch schaltbar (SK I) 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Schutzleiterstromes 3 Meßmethoden • Messung des Ersatzableitstromes • direkte Strommessung Schutzleiterwiderstand • Differenzstrommessung (aktiv) Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Messung des Schutzleiterstromes: Methode Differenzstrommessung 1 = Prüfgerät 2 = Prüfling 9 = Anschlußleitung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
Messung des Schutzleiterstromes: Grenzwerte (Höchstwerte) Gerät allgemein 3, 5 m. A Geräte mit eingeschalteten Heizelementen 1 m. A / k. W bis zu einem Höchstwert von 10 m. A einer Gesamtleistung über 3, 5 k. W Bei Überschreiten der Grenzwerte ist festzustellen, ob durch Produktnormen oder Herstellerangaben andere Grenzwerte gelten. Hinweis: Die Grenzwerte sind unabhängig vom verwendeten Meßverfahren. November 2014
DIN VDE 0701 – 0702: 2008 -06 Prüfablauf, Übersicht elektrisch Prüfung des Schutzleiterwiderstandes Messung des Isolationswiderstandes Messung des Schutzleiterstromes November 2014 Messung des Berührungsstromes
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Beispiel : SK I Waschmaschine – Einstellungen am Prüfgerät November 2014
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 1 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom

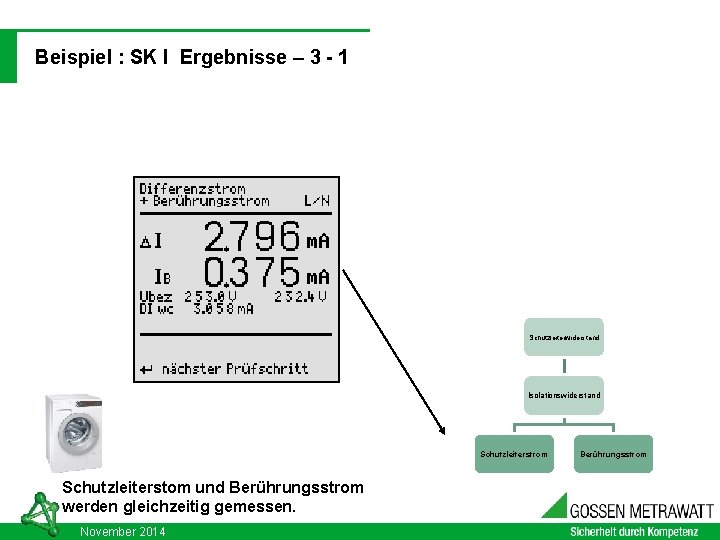

03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - 2 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse – 3 - 1 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Schutzleiterstom und Berührungsstrom werden gleichzeitig gemessen. November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse – 3 - 2 Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Schutzleiterstom und Berührungsstrom werden gleichzeitig gemessen. November 2014 Berührungsstrom
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Beispiel : SK I Ergebnisse - Auswertung Schutzleiterwiderstand Isolationswiderstand Schutzleiterstrom Diskutieren Sie die Ergebnisse. Frage: Hat das Gerät die Prüfung bestanden ? November 2014 Berührungsstrom

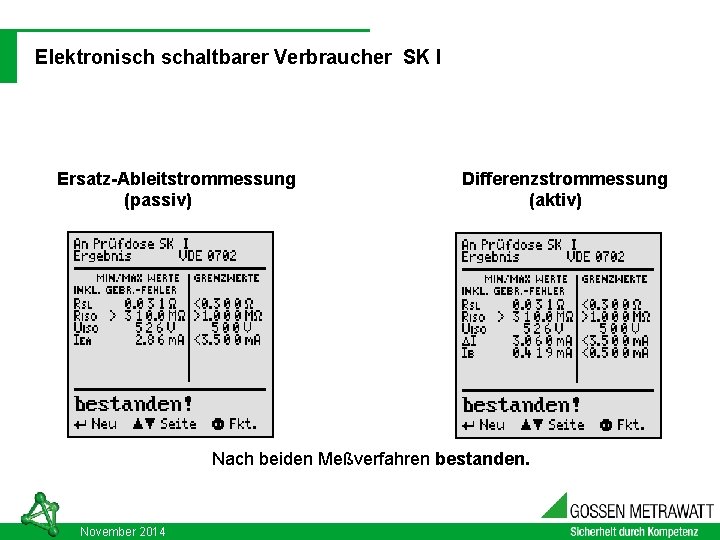

DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Elektronisch schaltbarer Verbraucher SK I • Aufgabenstellung / Diskussion: Ich habe bei einem elektronisch schaltbaren Gerät den Schutzleiterstrom nach dem Verfahren • der Ersatzableitstrommessung und • nach dem Differenzstrommeßverfahren gemessen. Die Ergebnisse beider Messungen unterscheiden sich erheblich. Bei der Messung des Ersatz-Ableitstromes besteht der Prüfling die Prüfung nicht. Frage: Kann das sein ? ? ? Anmerken möchte ich noch, daß der Meßaufbau zwischen den Messungen nicht verändert wurde. November 2014
DIN VDE 0701 - 0702: 2008 -06 Elektronisch schaltbarer Verbraucher SK I • Antwort: Beide Meßverfahren unterscheiden sich erheblich. Aus diesem Grund weichen die Meßergebnisse bei bestimmten konstruktiven Gegebenheiten des Prüflings voneinander ab. November 2014 03. 09. 2021
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Elektronisch schaltbarer Verbraucher SK I Ersatz-Ableitstrommessung (passiv) ! symmetrischer Entstörkondensator November 2014
DIN VDE 0701 - 0702: 2008 -06 Elektronisch schaltbarer Verbraucher SK I Differenzstrommessung (aktiv): Messung 1 (L/N) November 2014 03. 09. 2021
DIN VDE 0701 - 0702: 2008 -06 Elektronisch schaltbarer Verbraucher SK I Differenzstrommessung (aktiv): Messung 2 (N/L) November 2014 03. 09. 2021
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Elektronisch schaltbarer Verbraucher SK I Ersatz-Ableitstrommessung (passiv) Differenzstrommessung (aktiv) Nach beiden Meßverfahren bestanden. November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Schutzleiterstrommessung • Frage: Es gibt 3 Verfahren zur Messung des Schutzleiterstromes. Neben dem Verfahren der Messung des Ersatz-Ableitstromes kann ich die Messung • des Differenzstromes und • die direkte Schutzleiterstrommessung anwenden. Was ist bei den zuletzt genannten Verfahren zu beachten ? November 2014
DIN VDE 0701 - 0702: 2008 -06 03. 09. 2021 Schutzleiterstrommessung – Differenzstrommessung (aktiv) November 2014
DIN VDE 0701 - 0702: 2008 -06 Schutzleiterstrommessung – Direktes Meßverfahren (aktiv) November 2014 03. 09. 2021
03. 09. 2021 DIN VDE 0701 - 0702: 2008 -06 Schutzleiterstrommessung – Direktes Meßverfahren (aktiv) FEHLER November 2014
DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014
DIN VDE 0701 – 0702: 2008 -06 Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Verfügt das Gerät über weitere Schutzeinrichtungen • • • z. B. RCDs, Isolationsüberwachungsgeräte, Überspannungsschutzeinrichtungen, die der elektrischen Sicherheit dienen und für den Prüfer erkennbar sind, so hat dieser zu entscheiden, wie die Prüfung durchzuführen ist. Dabei sind Herstellerangaben zu berücksichtigen. November 2014
DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014

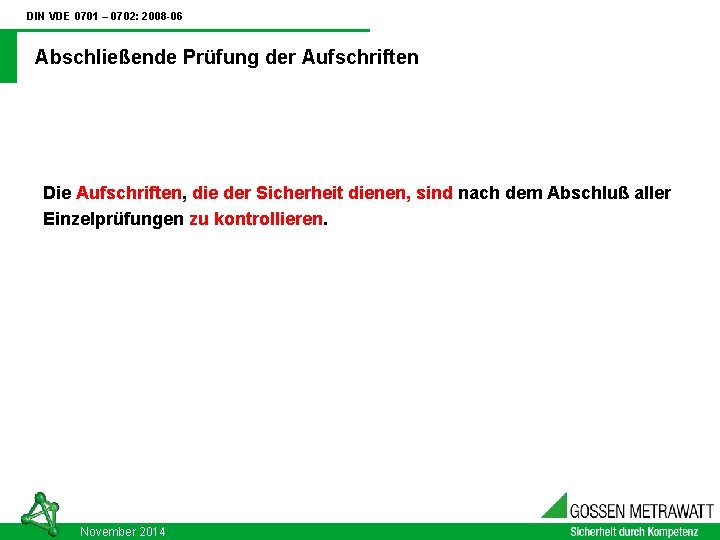

DIN VDE 0701 – 0702: 2008 -06 Abschließende Prüfung der Aufschriften Die Aufschriften, die der Sicherheit dienen, sind nach dem Abschluß aller Einzelprüfungen zu kontrollieren. November 2014
DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014

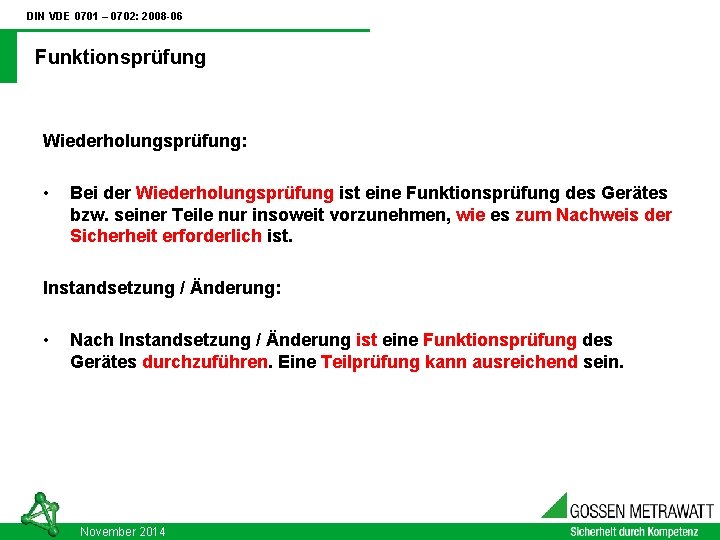

DIN VDE 0701 – 0702: 2008 -06 Funktionsprüfung Wiederholungsprüfung: • Bei der Wiederholungsprüfung ist eine Funktionsprüfung des Gerätes bzw. seiner Teile nur insoweit vorzunehmen, wie es zum Nachweis der Sicherheit erforderlich ist. Instandsetzung / Änderung: • Nach Instandsetzung / Änderung ist eine Funktionsprüfung des Gerätes durchzuführen. Eine Teilprüfung kann ausreichend sein. November 2014

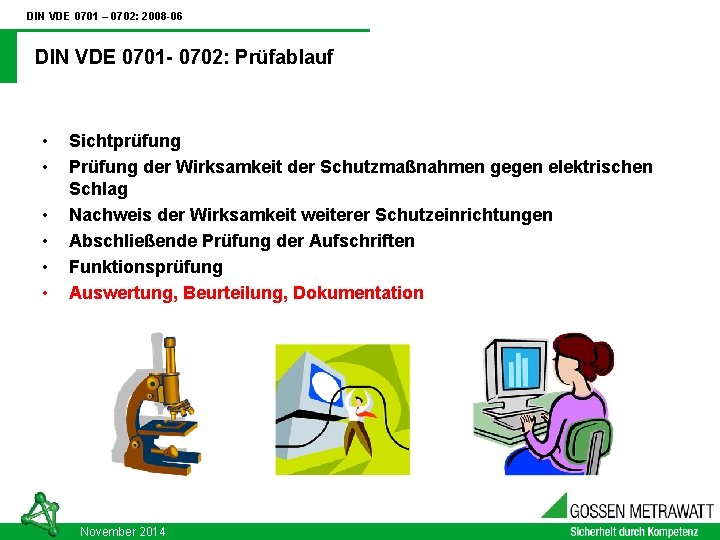

DIN VDE 0701 – 0702: 2008 -06 DIN VDE 0701 - 0702: Prüfablauf • • • Sichtprüfung Prüfung der Wirksamkeit der Schutzmaßnahmen gegen elektrischen Schlag Nachweis der Wirksamkeit weiterer Schutzeinrichtungen Abschließende Prüfung der Aufschriften Funktionsprüfung Auswertung, Beurteilung, Dokumentation November 2014
DIN VDE 0701 – 0702: 2008 -06 Auswertung, Beurteilung, Dokumentation • Die Prüfung gilt als bestanden, wenn alle geforderten Einzelprüfungen bestanden sind. • Wird die Prüfung nicht bestanden, ist das Gerät deutlich als unsicher zu kennzeichnen und der Betreiber ist zu informieren. November 2014
DIN VDE 0701 – 0702: 2008 -06 Auswertung, Beurteilung, Dokumentation Es wird empfohlen – die Prüfungen in geeigneter Form zu dokumentieren – die Meßwerte aufzuzeichnen – anzugeben, welches Prüfgerät verwendet wurde November 2014
DIN VDE 0701 – 0702: 2008 -06 Ein Wort zu den Meßeinrichtungen Für die in dieser Norm beschriebenen Prüfungen sind Meßgeräte entsprechend den Normen der Reihen • • • DIN VDE 0404 EN 61557 - 2 (VDE 0413 - 2) EN 61557 - 4 (VDE 0413 - 4) oder solche zu verwenden, die gleiche Meßergebnisse und die Sicherheit gewährleisten. November 2014
DIN VDE 0701 – 0702: 2008 -06 Ein Wort zu den Meßeinrichtungen Achtung bei Strommeßzangen zur Messung des Differenzstromes !!! Die Strommeßzange muß DIN VDE 0404 -4 entsprechen (Filter) !!! Zangen mit analogem Ausgang, z. B. am SECUTEST sind i. O. November 2014

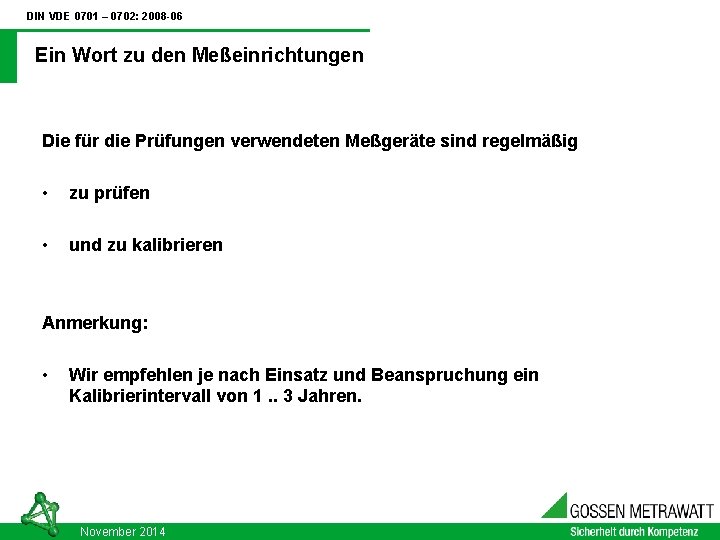

DIN VDE 0701 – 0702: 2008 -06 Ein Wort zu den Meßeinrichtungen Die für die Prüfungen verwendeten Meßgeräte sind regelmäßig • zu prüfen • und zu kalibrieren Anmerkung: • Wir empfehlen je nach Einsatz und Beanspruchung ein Kalibrierintervall von 1. . 3 Jahren. November 2014
DIN VDE 0701 – 0702: 2008 -06 Alles viel zu kompliziert ? ? ? ? . f Gerätetechnik November 2014
