TIẾT 27 BÀI 10: THỰC HÀNH LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN
Câu 1: Công dụng của công tắc 3 cực là: A Đóng cắt mạch điện B Bảo vệ mạch điện C Chuyển mạch D Cả A và C

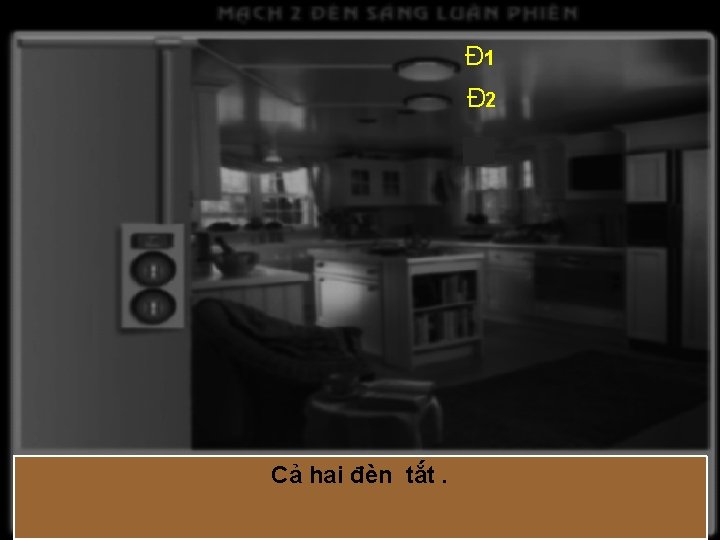

Bài trước các em đã được học về công tắc 3 cực và được lắp mạch điện cầu thang. Trong bài học này các em sẽ được lắp mạch điện khác cũng dùng một công tắc ba cực để điều khiển chuyển đổi, thắp sáng luân phiên 2 đèn (hoặc cụm đèn) với 2 mục đích khác nhau đó là bài thực hành lắp mạch điện 1 công tắc 3 cực điều khiển 2 đèn
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN Hiểu được nguyên lý làm việc của mạch điện một công tắc ba cực điều khiển hai đèn. 1 2 MỤ C T I Ê U 3 4 Vẽ được sơ đồ lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn. Lắp đặt mạch điện đúng yêu cầu kỹ thuật và đảm bảo tính thẩm mỹ. Đảm bảo an toàn điện. Và an toàn lao động. Chú ý giữ vệ sinh nơi TH để góp phần BVMT
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN NỘI DUNG BÀI HỌC I DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ 1 2 II DỤNG CỤ VẬT LIỆU - THIẾT BỊ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ 3 LẮP ĐẶT MẠCH ĐIỆN
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN I 1 DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ DỤNG CỤ * Kìm điện * Kìm tuốt dây * Dao nhỏ * Khoan tay * Bút thử điện * Tua vít
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN I 1 DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ DỤNG CỤ * Khoan điện cầm tay, mũi khoan Ø 4, Ø 5
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN I DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ 1 DỤNG CỤ 2 VẬT LIỆU - THIẾT BỊ * Dây dẫn điện * Công tắc ba cực * Giấy ráp * Cầu chì * Bóng đèn * Bảng điện nhựa * Đui đèn * Băng dính cách điện * Phích cắm điện
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý ++Cực động công tắc nối Công tắc của ba cực được mắc vớicầu hai chì. đèn như thế nào. + Cực tĩnh K 1 nối với bóng đèn Đ 1, cực tĩnh K 2 nối với bóng đèn Đ 2. O A Đ 1 + Các dây nối với nguồn như sau: - Cầu chì nối vào dây pha A. - Mỗi đầu bóng đèn nối với dây trung tính O. 1 2 Đ 2
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý O Em hãy nêu nguyên lí làm việc của mạch điện. A Đ 1 1 2 Đ 2

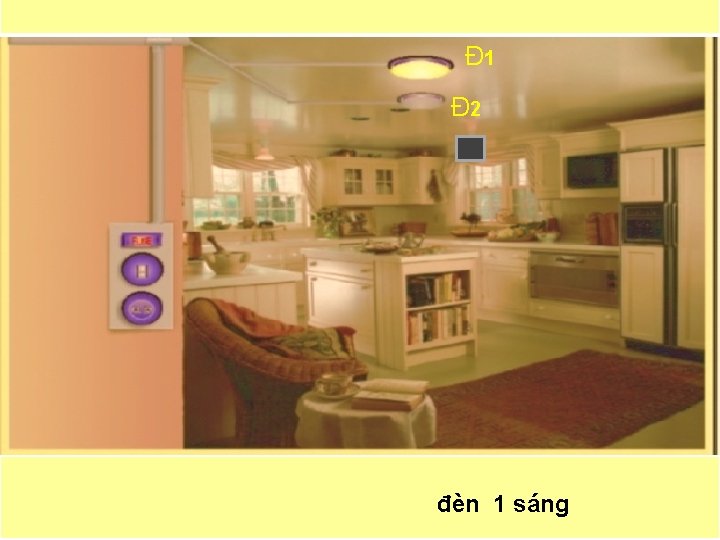

Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý O A Khi bật công tắc sang vị trí 1 nguồn có điện qua cầu chì qua công tắc K qua đèn Đ 1, kín mạch đèn Đ 1 -sáng; đèn Đ 2 - tắt Đ 1 1 2 Đ 2

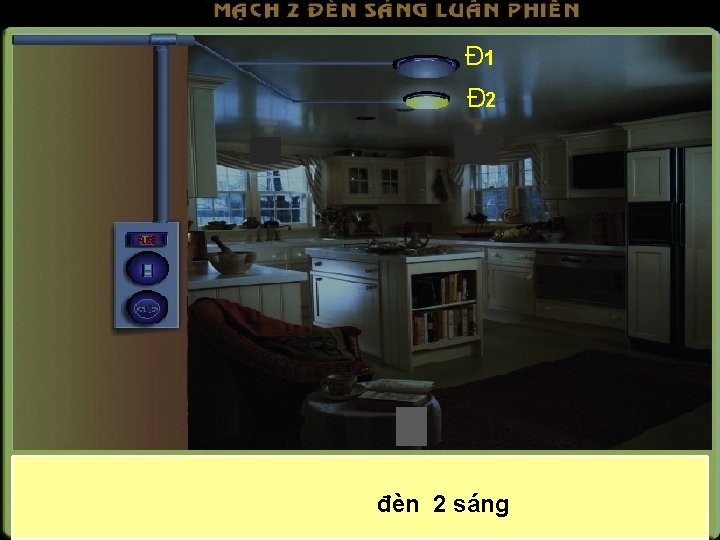

Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý O A Khi bật công tắc sang vị trí 2 nguồn có điện qua ông tắc K qua đèn Đ 2 kín mạch đèn Đ 2 -sáng; đèn Đ 1 - tắt Đ 1 1 2 Đ 2
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II 1 NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý b. Vẽ sơ đồ lắp đặt O A Sơ đồ nguyên lí ? Vẽ sơ đồ mạch điện như thế nào?
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ STT Tên dụng cụ, vật liệu và thiết bị Số lượng Yêu cầu kĩ thuật 1 Kìm điện 1 Cách điện tốt 2 Kìm tuốt dây 1 Cách điện tốt 3 Tua vít 1 Cách điện tốt 4 5 Khoan tay Bóng đèn 1 2 Cầm chắc chắn 6 Đui đèn 2 220 V - 60 W Cách điện tốt
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ STT Tên dụng cụ, vật liệu và thiết bị Số lượng Yêu cầu kĩ thuật 7 Cầu chì 1 220 V – 5 A 8 Công tắc ba cực 1 220 V – 6 A 9 Bảng điện 1 20 x 15 x 1. 5 10 Dây điện Lõi 1 sợi 11 Băng cách điện 5 m 1 12 Giấy ráp 1 Tốt Cách điện tốt
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU -Lỗ luồn dây, lỗ vít, TBĐ, đường đi dây, đèn… -Kí hiệu riêng biệt cho lỗ luồn dây và lỗ bắt vít KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN KIỂM TRA Quy trình công nghệ VẠCH DẤU KHOAN LỖ - Chọn mũi khoan, lắp mũi khoan vào bầu khoan. - Tiến hành khoan: Khoan lỗ bắt vít trước (Ø 2), lỗ luồn dây sau (Ø 5) NỐI D Y LẮP TBĐ VÀO BĐ MẠCH ĐIỆN
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN . Cắt 5 đoạn dây 15 – 20 cm, thực hiện nội dung nối dây. . Xác định cực của công tắc. . Nối dây thiết bị đóng cắt và bảo vệ của bảng điện. . Lắp TBĐ vào bảng điện
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN . Nối dây từ TBĐ ở BĐ ra đèn, nối dây vào đui đèn. Cho dây vào ống luồn dây, đậy nắp lại, …
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ VẠCH DẤU KHOAN LỖ Kiểm tra sản phẩm đạt chuẩn. Lắp đặt đúng theo sơ đồ. . Các mối nối đảm bảo an toàn điện, chắc và đẹp. . Mạch điện đảm bảo thông mạch. Nối mạch điện vào nguồn điện và cho vận hành thử. . LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN KIỂM TRA
Tiết 27 - Bài 10 Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN III. ĐÁNH GIÁ Đánh giá kết quả thực hành theo các tiêu chí: * Chất lượng sản phẩm. * Thực hiện theo quy trình. * Ý thức học tập. * Đảm bảo an toàn lao động. * Vệ sinh nơi làm việc.
NỘI DUNG CHÍNH CỦA BÀI HỌC HÔM NAY I II DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ 1 DỤNG CỤ 2 VẬT LIỆU - THIẾT BỊ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ 3 LẮP ĐẶT MẠCH ĐIỆN
3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ VẠC H DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ KIỂM TRA NỐI D Y MẠCH ĐIỆN Hết giờ
Tham khảo cách vẽ khác O A
Tham khảo cách vẽ khác O A
Tham khảo cách vẽ sơ đồ khác O A
Tham khảo cách vẽ sơ đồ khác O A
Chuẩn bị tiết tiếp theo 1. Đọc kĩ nội dung bài học hôm nay kết hợp với SGK 2. Mỗi em chuẩn bị đầy đủ dụng cụ vật liệu cần thiết để tiết sau lắp đặt bảng điện có hiệu quả.
