TIRISTORI udžbenik: Stanko Paunović, Jasminka Kotur Analogni elektronički sklopovi (str. 159) Tiristori su elektroničke komponente s višeslojnim poluvodičkim strukturama. Imaju dva stabilna stanja , vodljivo i nevodljivo , a prijelaz iz jednoga stanja u drugo vrlo je brz. Najvažnija osobina tiristora jest mogućnost upravljanja vrlo velikim snagama uz utrošak malih iznosa snaga.

Karakteristika tiristora: malih dimenzija odmah spremni za pogon dug životni vijek struja upravljanja Ig je od prilike 100 puta manja od upravljane struje Ia u stanju nevođenja mogu se naponski opteretiti i do 100 V otporni na udarce prijelazno vrijeme vrlo kratko

Četveroslojna dioda se naziva još i Shockleyeva dioda ( prema svom konstruktoru ) ili jednosmjerni diodni tiristor.

Princip rada četveroslojne D ( str 160. sl 9. 2. ) Osobina četeroslojne diode da ne vodi struju u propusnoj polarizaciji sve dok napon priključen između A i K ne poprimi dovoljno veliku vrijednost UBO , koja se naziva prijelomni napon. Nakon što se postigne UBO , četveroslojna D vrlo brzo prođe kroz područje NEGATIVNOG OTPORA(iscrtkano područje) , napon joj padne na UH (NAPON PRIDRŽAVANJA) i dalje se ponaša kao obična poluvodička D U 3. kvadrantu ( u stanju nevođenja) se ponaša također kao obična poluvodička D Uz napon zaporne polarizacije dioda ne vodi sve dok napon ne bi poprimio veću vrijednost od probojnoga napona zaporne polarizacije Ubr, što bi dovelo do uništenja diode.

Strujno naponska karakteristika četveroslojne diode (sl. 9. 2 )

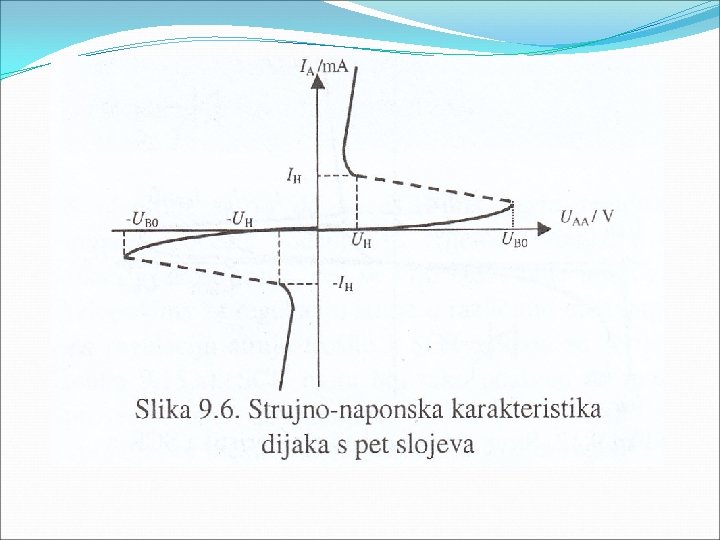

Dijak U 1. kvadrantu radi jednako kao četveroslojna D , a u 3. kv. ima zrcalnu karakteristiku u odnosu na 1. kv. , pa vodi i u negativnoj poluperiodi kada između A 1 i A 2 bude -UBO ( negativni prelomni napon) Razlikuje se od četveroslojne diode po tome što može propuštati struju u oba smjera, znači da je dvosmjerna

Silicijska upravljiva ispravljačica-SCR

Da ne bi bilo zabune, ova cijela skupina komponenata se zove jednim imenom tiristori isto kao i jedna od komponenata : SCR = tiristor Silicijska upravljiva ispravljačica , skraćeno SCR ili triodni tiristor , jednosmjerna komponenta s tri elektrode. To su anoda A , katoda K i upravljačka elektroda G.

Razlika između Tr i SCR-a: 1. SCR ima ulogu sklopke koja treba vrlo malu pobudu (impuls) na G za uključenje , a ne treba pobudu za vođenje 2. Tr sklopka treba veću stalnu pobudu za vođenje i isključenje PODSJETNIK def. impulsa: signal čije trajanje iznosi < od jedne poluperiode

Razlika i sličnosti između diode i SCR-a: 1. Dioda ima anodu i katodu , a SCR ima A, K, G 2. SCR će provesti u propusnoj polarizaciji jedino ako dobije impuls na gate (G) ili prelomnom naponu U , a D u toku pozitivne poluperiode 3. Obje komponente prestaju voditi u toku negativne poluperiode ( ista UI karakteristika u 3. kvadrantu) BO

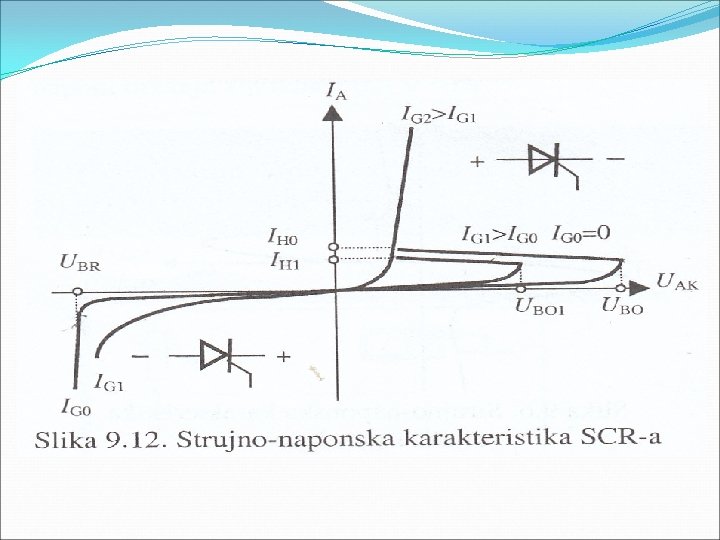

Rad SCR-a ( prema UI karakteristici, slijedeći slajd) 1. kvadrant: a) SCR može provesti i bez impulsa na G (IGO = 0 ) ako između A i K naraste napon do UBO ( isto kao i kod četveroslojne D) b) Ako u toku + poluperiode dobije impuls na G , brže provede ( manji je UBO) ( IG 1 > IG 0 ) 2. kvadrant: Radi kao obična poluvodička D samo ako je veći impuls na G onda je manji probojni napon UBR VAŽNO: ŠTO JE VEĆI IMPULS NA G , SCR ĆE BRŽE PROVESTI (manji UBO) , A MOŽE I BRŽE PROBITI (manji UBR)

Trijak ili dvosmjerni triodni tiristor element je sličnih svojstava SCR-u, s tim što može propuštati struju u oba smjera bez obzira na polaritet priključenoga napona.

Strujno naponska karakteristika trijaka

Jednospojni tiristor

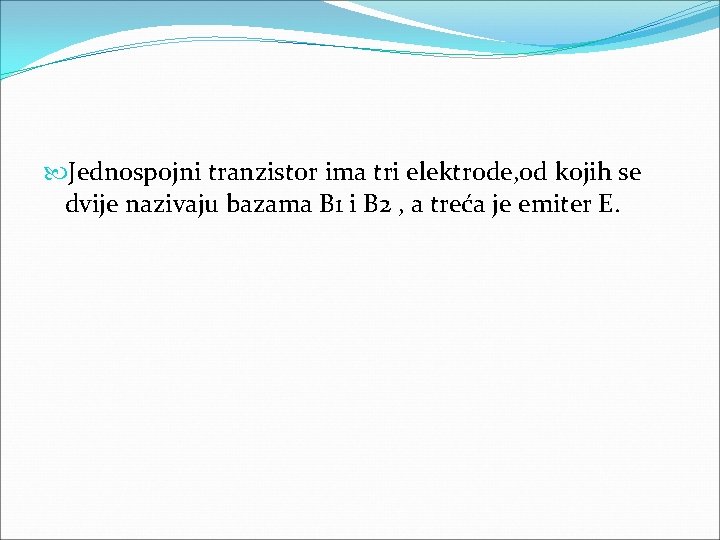

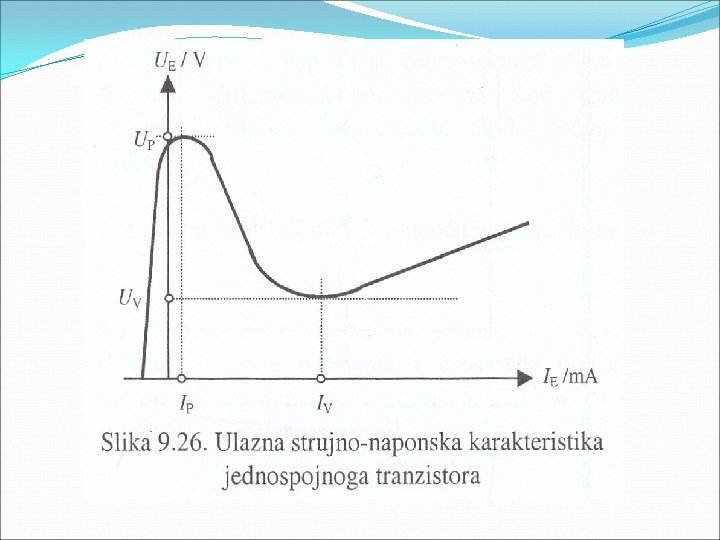

Jednospojni tranzistor ima tri elektrode, od kojih se dvije nazivaju bazama B 1 i B 2 , a treća je emiter E.

GTO Udžbenik str 165. ( ili Internet) Nacrtajte simbol , označite elektrode Napiši kako se dobodi u stanja vođenja i ne vođenja Napiši gdje se upotrebljavaju i u koju svrhu

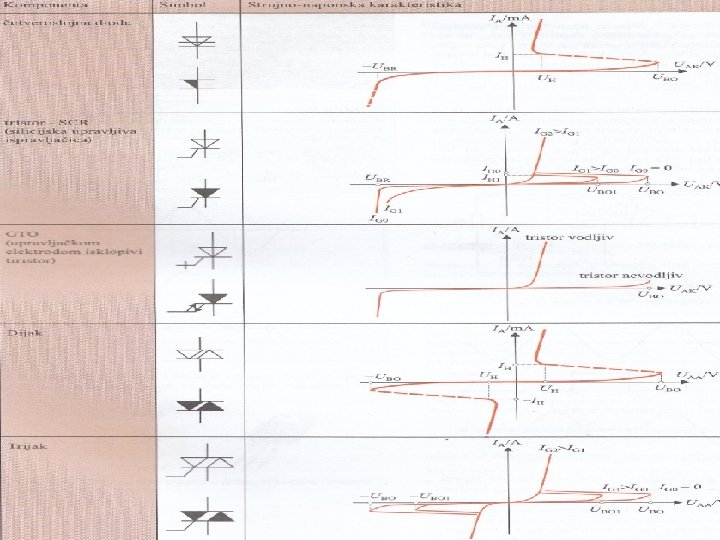

Pitanja za ponavljanje: Tiristori 1. Nacrtaj tablicu sa slijedećim kolonama i ispuni je: NAZIV KOMPONENTE, SIMBOL ( označi i imenuj nožice ) NAČIN RADA ( jednosmjerna , dvosmjerna ) , NAMJENA (napiši čemu služe te komponente , uloga) , UI KARAKTERISTIKA 2. Koje komponente imaju gate i da li one mogu provesti i bez impulsa na gate i u kojem slučaju ( koji napon moraju doseći) ? 3. Nacrtaj strujno - naponsku karakteristiku SCR-a , označi sva područja rada i napiši ukratko kako u tim područjima radi SCR. 4. Kako se GTO dovodi u stanje vođenja , a kako u stanje nevođenja ( impuls) ? 5. Koliki je kut vođenja pojedine komponente ( obrati pažnju na oscilograme iz udžbenika , može biti 180 ili 360 st. ovisi da li je dvosmj. ili jednosmj) ? 6. Kakva zaštita su kondenzator i zavojnica kod SCR-a i kako se spajaju sa SCR-om ( nacrtaj sheme). 7. Razlike i sličnosti između SCR-a, Tr i D. Zadatke pošaljite nastavniku na način koji ste dogovorili mu predajte pri povratku u školu

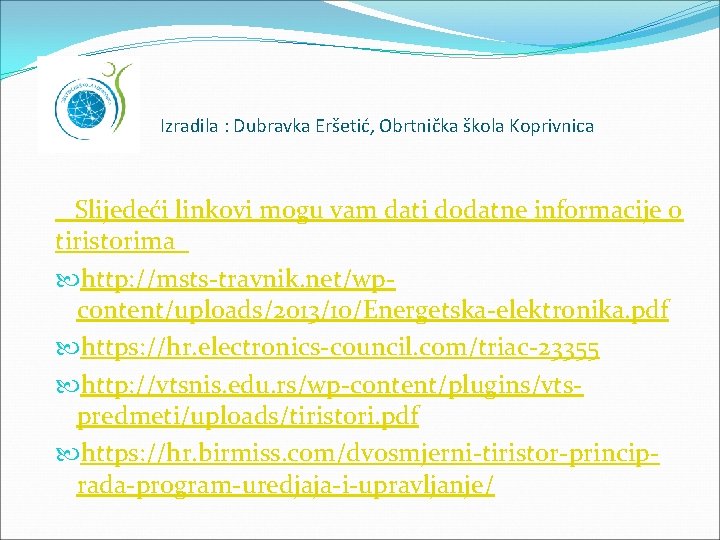

Izradila : Dubravka Eršetić, Obrtnička škola Koprivnica Slijedeći linkovi mogu vam dati dodatne informacije o tiristorima http: //msts-travnik. net/wpcontent/uploads/2013/10/Energetska-elektronika. pdf https: //hr. electronics-council. com/triac-23355 http: //vtsnis. edu. rs/wp-content/plugins/vtspredmeti/uploads/tiristori. pdf https: //hr. birmiss. com/dvosmjerni-tiristor-principrada-program-uredjaja-i-upravljanje/
