Tipos de gráficos NM 4 Matemática Estadística y probabilidades

Introducción • Una forma de visualizar la información entregada en tablas es mediante gráficos. • Estos gráficos nos ayudan a ver rápidamente ciertas tendencias que se pueden estar dando en la tabla, pero que, al estar agrupadas en solo números, no nos es tan fácil ver. Tipos de gráficos NM 4 Matemática

Introducción • Además, veremos que pueden existir distintos tipos de gráficos, cada uno de los cuales nos ayudará en menor o mayor medida a visualizar la información que es estudiada. • Para entender un poco más, haremos distintos gráficos a partir del mismo ejemplo. Tipos de gráficos NM 4 Matemática

Ejemplo introductorio • Supón que tienes un almacén pequeño y registras en una tabla las ventas (en unidades) de algunos productos en una semana cualquiera de verano. • Los productos que registras en dicha tabla son los siguientes: • Bebidas. • Postres. • Helados. Tipos de gráficos NM 4 Matemática

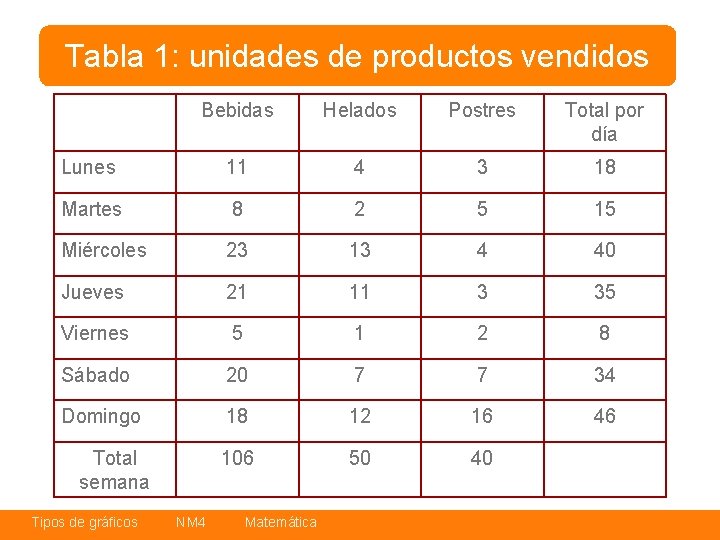

Tabla 1: unidades de productos vendidos Bebidas Helados Postres Total por día Lunes 11 4 3 18 Martes 8 2 5 15 Miércoles 23 13 4 40 Jueves 21 11 3 35 Viernes 5 1 2 8 Sábado 20 7 7 34 Domingo 18 12 16 46 106 50 40 Total semana Tipos de gráficos NM 4 Matemática

Gráfico de líneas Tipos de gráficos NM 4 Matemática

Gráfico de líneas • Es el típico gráfico que se ve en diarios y revistas. • En él los puntos (que señalan las cantidades) se unen mediante una línea. Tipos de gráficos NM 4 Matemática

Gráfico de líneas • Este gráfico muestra el total de unidades vendidas de cada producto en la semana. Tipos de gráficos NM 4 Matemática

Gráfico de líneas • Este gráfico muestra el total de unidades vendidas por día. Tipos de gráficos NM 4 Matemática

Gráfico de líneas • Este gráfico muestra las unidades de cada producto vendidas diariamente. Tipos de gráficos NM 4 Matemática

Gráfico de barras Tipos de gráficos NM 4 Matemática

Gráfico de barras • Este gráfico consiste en una serie de rectángulos, ubicados por lo general verticalmente, cuya altura indica la cantidad del elemento en estudio. Tipos de gráficos NM 4 Matemática

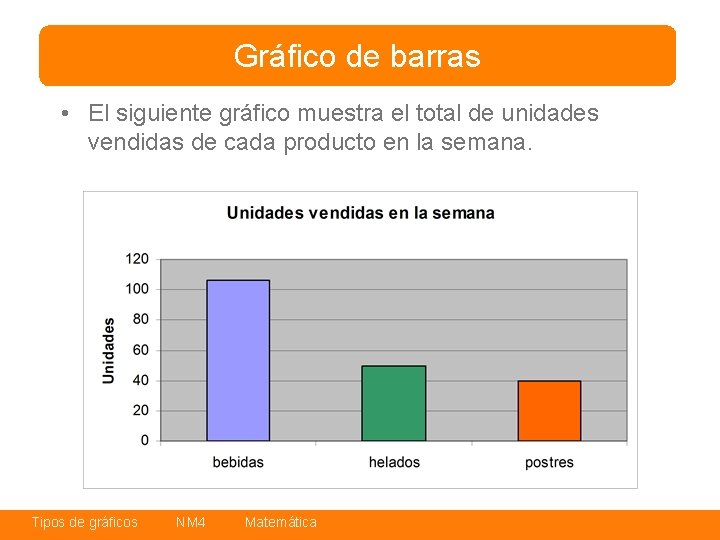

Gráfico de barras • El siguiente gráfico muestra el total de unidades vendidas de cada producto en la semana. Tipos de gráficos NM 4 Matemática

Gráfico de barras • Este gráfico muestra el total de unidades vendidas por día. Tipos de gráficos NM 4 Matemática

Gráfico de barras • Este gráfico muestra las unidades de cada producto vendidas diariamente. Tipos de gráficos NM 4 Matemática

Gráfico circular Tipos de gráficos NM 4 Matemática

Gráfico circular • También es llamado gráfico de torta. • En él cada sector circular (y por ende su ángulo) es proporcional a la cantidad del elemento en estudio. Tipos de gráficos NM 4 Matemática

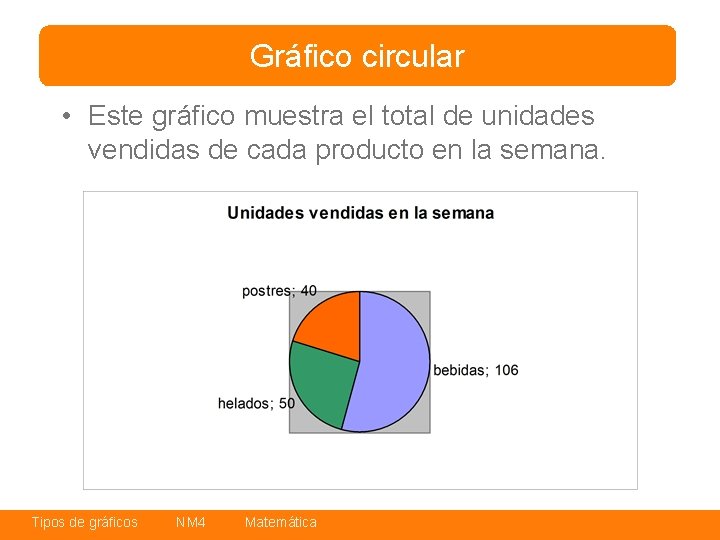

Gráfico circular • Este gráfico muestra el total de unidades vendidas de cada producto en la semana. Tipos de gráficos NM 4 Matemática

Gráfico de barras • Este gráfico muestra el total de unidades vendidas por día. Tipos de gráficos NM 4 Matemática

Pictograma Tipos de gráficos NM 4 Matemática

Pictograma • En este tipo de gráficos se utiliza una imagen que representa el tema en estudio. • En este caso, cada imagen representa unidad de cada uno de los productos. Tipos de gráficos NM 4 Matemática

Pictograma • Gráfico que representa las unidades de bebida vendidas cada día de la semana. Tipos de gráficos NM 4 Matemática

Pictograma • Gráfico que representa las unidades de helado vendidas cada día de la semana. Tipos de gráficos NM 4 Matemática

Pictograma • Gráfico que representa las unidades de postre vendidas cada día de la semana. Tipos de gráficos NM 4 Matemática

Histograma Tipos de gráficos NM 4 Matemática

Histograma • Este tipo de gráfico es un poco más complejo y relaciona el dato en estudio con la frecuencia o frecuencia relativa con que se presenta en la muestra estudiada. Tipos de gráficos NM 4 Matemática

Histograma • Por ejemplo, si se estudia la talla del calzado de un curso de 40 alumnos de cuarto medio en un colegio de hombres, el estudio podría arrojar la siguiente tabla: Tipos de gráficos NM 4 Matemática

Tabla 2: Frecuencia de talla de calzado Talla de calzado Frecuencia 39 -40 4 41 -42 15 43 -44 13 45 -46 8 Tipos de gráficos NM 4 Matemática

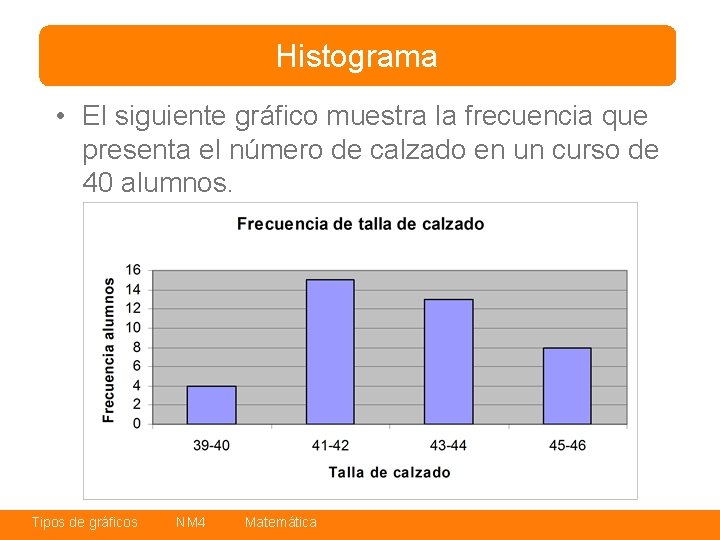

Histograma • El siguiente gráfico muestra la frecuencia que presenta el número de calzado en un curso de 40 alumnos. Tipos de gráficos NM 4 Matemática
