Tipos de Diodos LED Light Emitting Diode LED

Tipos de Diodos

LED - Light Emitting Diode LED, acrónimo de “Light Emitting Diode”, o diodo emisor de luz de estado sólido (solid state), constituye un tipo especial de semiconductor, cuya característica principal es convertir en luz la corriente eléctrica de bajo voltaje que atraviesa su chip. Desde el punto de vista físico un LED común se presenta como un “bulb” miniaturizado, carente de filamento o de cualquier otro tipo de elemento o material peligroso, con la ventaja sobre otras tecnologías que no contamina el medio ambiente.

LED - Light Emitting Diode LED (Ligh Emitting Diode – Diodo emisor de luz) más común de color rojo. Constituye un elemento semiconductor cuya característica principal es producir luz visible cuando la corriente eléctrica que atraviesa el chip lo polariza directamente.

LED - Light Emitting Diode En la actualidad los nuevos materiales desarrollados por los investigadores han permitido que se puedan reproducir todos los colores del espectro electromagnético visibles al ojo humano incluyendo el blanco, y los no visibles como el infrarrojo (IR) y el ultravioleta (UV). Al mismo tiempo se ha incrementado en varias veces la eficiencia lumínica de los LEDs hasta tal punto que hoy en día pueden llegar a superar en algunos casos la iluminación que normalmente proporciona una lámpara incandescente de más potenciaen watt (W).

LED - Light Emitting Diode Espectro electromagnético

LED - Light Emitting Diode También se fabrican diodos LEDs emisores de rayos láser o luz coherente, de color rojo, verde o azul visible. Los dispositivos emisores de luz roja láser se utilizan ampliamente en función de punteros señalizadores en manos de profesores y conferencistas, así como en los equipos de grabación y reproducción de CDs y DVDs. El láser azul, por su parte, tiene un uso muy extendido en los equipos reproductores de películas en discos Blu. Ray, que pueden almacenar mucha más información que un DVD, incluso que los que tienen doble capa.

LED - Light Emitting Diode Cuando el LED es nuevo, el terminal más corto corresponde al polo negativo (–) del chip, mientras el más largo corresponde al polo positivo (+).

LED - Light Emitting Diode LED común. 1. - Lente que forma parte del encapsulado o envoltura protectora del LED. 2. - Encapsulado de resina epoxy (transparente o del mismo color de la luz que emite el chip). 3. - Chip o diodo semiconductor emisor de luz. 4. - Copa reflectora. 5. - Yunque. 6. - Base. 7. - Marca plana que identifica el terminal correspondiente al cátodo del chip. 8. - Terminal de conexión externa negativo (– ). correspondiente al cátodo (de tamaño más corto que el conectado al ánodo). 9. - Terminal de conexión externa positivo (+) correspondiente al ánodo. 10. - Alambre de oro muy fino conectado al ánodo del chip y al terminal. positivo de conexión externa.

LED - Light Emitting Diode Los diodos LED se clasifican en cinco variantes: 1. - Estándar o común. 2. - De alta luminosidad. 3. - Agrupados. 4. - Matrices de LEDs. 5. - Agrupados como fuente de iluminación.

Que podemos apreciar?

Que podemos apreciar?

Que podemos apreciar?

Funciona como un “check valve” si se polariza inversamente.

Diodo IR (infrarrojo). - Representa otro tipo de LED, cuya característica es emitir una luz correspondiente al espectro infrarrojo, invisible para el ojo humano. Estos diodos funcionan como dispositivos de visión nocturna cuando la luz ambiente resulta ser insuficiente. Se emplean, ampliamente, en videoporteros domésticos para ver y grabar imágenes en la obscuridad, para grabaciones de noche con videocámaras con la función “night-shot”, en mandos domésticos de control remoto para el cambio de canales en los televisores y en muchas otras aplicaciones enmarcadas dentro de los sectores de la electrónica doméstica e industrial.

Fotodiodo. - Este es un elemento semiconductor de funcionamiento opuesto a los LEDs, pues en lugar de emitir luz funciona sólo al recibirla. Cuando sobre la superficie del elemento semiconductor incide algún rayo de luz, la corriente eléctrica comienza a fluir por su circuito electrónico externo, activando así al dispositivo al que está conectado. Su principal uso es como sensor en circuitos automáticos.

Diferentes tipos de encapsulado de estos diodos y se identifica con las siguientes siglas: 1. - DO 35, 2. - DO-41 3. - SOD-57 4. - TO-3 5. - TO-48 6. - SOD-23 7. - KBL 8. - WOW

Diferentes tipos de encapsulado de estos diodos y se identifica con las siguientes siglas: 1. - DO 35, 2. - DO-41 3. - SOD-57 4. - TO-3 5. - TO-48 6. - SOD-23 7. - KBL 8. - WOW

Diferentes tipos de encapsulado de estos diodos y se identifica con las siguientes siglas: 1. - DO-41 Muestra de dos diodos rectificadores de silicio de diferentes características y encapsulados también diferentes, ambos comparados con un céntimo de euro. El diodo de arriba, de menor tamaño, puede soportar una corriente de 1 ampere y trabajar con un voltaje de 1000 volt. A ese diodo le corresponde un encapsulado DO-41. El diodo de abajo, de mayor tamaño, puede soportar una corriente de 10 ampere y trabajar, igualmente, con un voltaje de 1000 volt, pero a diferencia del anterior a éste le corresponde un encapsulado. R-6.

Existen también componentes miniaturizados para montar directamente sobre circuitos impresos, denominados “SMD” (Surface Mount Device –Dispositivo de montaje en superficie). Entre esos componentes podemos encontrar, igualmentle, diodos de silicio como los que aparecen en la foto de la izquierda identificados como D 7 y D 8.

Simbolos

Fotodiodo

Diodo Zener Tipo de diodo semiconductor diseñado para trabajar en polarización inversa y con corrientes más elevadas que las admitidas por los diodos comunes. Esa característica evita que este diodo se destruya cuando alcanza el punto denominado “tensión de ruptura”, cuestión que ocurriría si se empleara un diodo normal en determinados circuitos. El diodo Zener posee un amplio uso como regulador de tensión o voltaje, ya que permite mantener en todo momento los valores constantes de tensión en los circuitos electrónicos donde se emplea.

Diodo Zener

Diodo Varicap o Varactor En general todos los diodos poseen cierta capacitancia en el mismo punto de unión p-n. En el caso de los diodos varicap estos permiten que su capacitancia varíe a medida que la tensión que se les aplica en polarización inversa se incrementa. Esta característica se explota para utilizarlos en sustitución de los tradicionales condensadores variables del tipo mecánico (formado por chapas metálicas fijas y movibles, o por bobinas o inductancias), para sintonizar las estaciones de radio y los canales de televisión. Se emplea para sintonizar las emisiones de radio y de televisión en los radiorreceptores y los televisores domésticos en sustitución del antiguo capacitor variable mecánico.

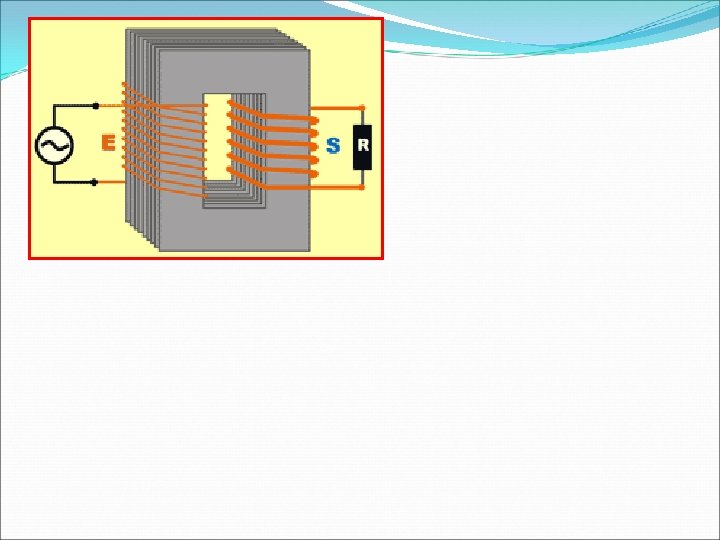

Tipos de Transformadores

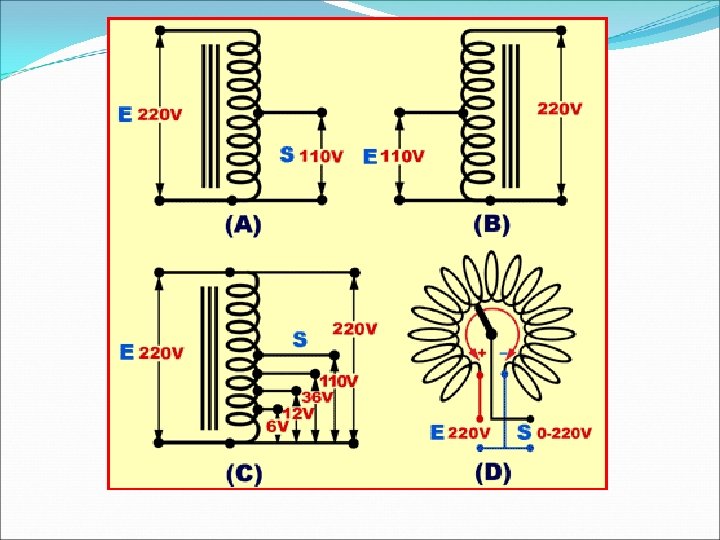

Transformadores Acoplamiento “Coupling Transformer” Alzada “Step-up Transformer” Reduccion “Step-Down Transformer” Conexión media “Center Tap Transformer step-up” Conexión media “Center Tap Transformer stepdown”

Transformador Video http: //www. youtube. com/watch? v=s 6 Ny. Tpr. QCBI
