TIPOS DE CABLEADOS PARA DVRS Y CMARAS ANALOGICAS

TIPOS DE CABLEADOS PARA DVR´S Y CÁMARAS ANALOGICAS. 1

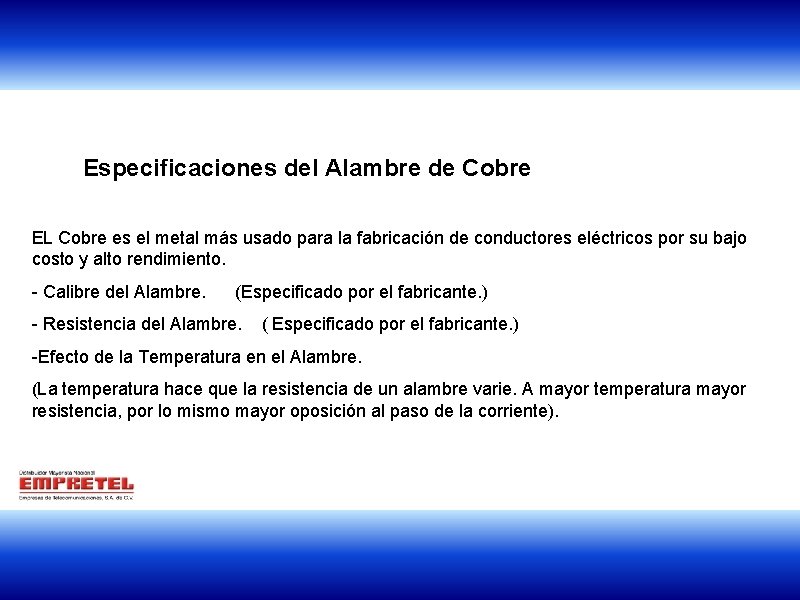

Especificaciones del Alambre de Cobre EL Cobre es el metal más usado para la fabricación de conductores eléctricos por su bajo costo y alto rendimiento. - Calibre del Alambre. (Especificado por el fabricante. ) - Resistencia del Alambre. ( Especificado por el fabricante. ) -Efecto de la Temperatura en el Alambre. (La temperatura hace que la resistencia de un alambre varie. A mayor temperatura mayor resistencia, por lo mismo mayor oposición al paso de la corriente). 1

TABLA AWG DIAMETRO (PLG) DIAMETRO (MM) AWG RESISTENCIA (OHMS/KM) RESISTENCIA (OHMS/KFT) AMPERAJE A 60/75/90 GDOS 8 0, 1285 3, 264 2, 061 0, 6282 40/50/55 10 0, 1019 2, 588 3, 277 0, 9989 30/35/40 12 0, 0808 2, 053 5, 211 1, 588 25/25/30 14 0, 0641 1, 628 8, 286 2, 525 20/20/25 16 0, 0508 1, 291 13, 17 4, 016 ? /? /18 18 0, 0403 1, 024 20, 95 6, 385 ? /? /14 20 0, 032 0, 812 33, 31 10, 15 ? 22 0, 0253 0, 644 52, 96 16, 14 ? 24 0, 0201 0, 511 84, 22 25, 67 ? Los calibres superiores al 18 no son recomendados para el envió de corriente atráves de los mismos. 1

DATOS TECNICOS A CONOCER -AMPERAJE -Es la fuerza o potencia de una corriente eléctrica circulando entre dos puntos uno negativo y otro positivo, en donde la corriente va en circulación de negativo a positivo. En la cuál su medición se hace conectando un amperimetro en serie con la carga. - El calibre del cable nos afecta a la oposición de la corriente, si el calibre es reducido tendrá más resistencia, por lo cual mayor oposición al paso de la corriente y al contrario, a mayor calibre menor resistencia y más paso de corriente. - --VOLTAJE -TENSIÓN, Es la fuerza electromotriz (FEM) que ejerce una presión o carga en un circuito eléctrico cerrado sobre los electrones, dando como resultado el flujo de la corriente. Su medición es en paralelo con la carga. --FRECUENCIA -Es la cantidad de ciclos completos en una corriente eléctrica y se calculan por segundo, la corriente alterna oscila en los 60 ciclos por segundo o hertz (Hz). --FASE --Es cuando el voltaje y la corriente en un circuito pasan de un cero a un maximo o viceversa simultaneamente. 1

Formas de Transmision de video. -Coaxial -Par trenzado -Inalambrica. -Fibra Optica. TRANSMISION DE VIDEO A: Cubierta protectora de plástico B: Malla de cobre C: Aislante D: Núcleo de cobre. Cable Coaxial. Se utiliza para la instalación de una cámara a un sistema de circuito cerrado y dependiendo de la distancia de la misma, entre cámara y equipo, será el tipo de coaxial a utilizar. Tratando de utilizar el de mayor calidad en cuanto a la calidad y calibre del núcleo de cobre, así como a la malla del mismo. A mayor diametro o menor calibre del núcleo, menores perdidas de señal y mejor distancia de alcance, entre mayor cantidad de malla tendrá una mayor aislación a posibles interferencias. 1

Tipos de Cable Coaxial para Video -RG 59. -se utiliza donde la longitud no supera los 300 mts. -RG 6. - se utiliza donde la longitud no supera los 450 mts. -RG 11. - se utiliza donde la distancia no supera los 600 mts. Características de los Cables Coaxiales Atenuación en decibelios por cada 100 mts Coaxial Factor Veloc Ohm Aislan. Dieléc. p. F Por AWG central Metro 10 Mhz 50 Mhz 100 mhz 200 Mhz 400 Mhz 1 Ghz 3 Ghz Diam. en mm RG-6 75 0, 66 Esp PE 18 61, 6 2, 72 6, 23 8, 85 13, 5 19, 4 32, 15 76 8, 5 RG-11 75 0, 66 Esp PE 16 67 2, 18 5, 25 7, 55 10, 8 15, 8 25, 6 54 10, 3 RG-59 75 0, 66 PE 20 O 22 69 3, 6 7, 85 11, 2 16, 1 23 39, 4 87 6, 2 NOTAS PE = Polietileno Esp. PE = Espuma de Polietileno Algunas Recomendaciones. . -Nunca pasar un cable a una distancia menor de 30 cms de una linea de corriente alterna, ya que produce interferencias. -Usar en lo posible tiradas de un solo tramo de cable, los empalmes traen perdidas, si es inevitable utilizar acopladores y si no es posible soldar y aislar bien ambas puntas. Utilizar de preferencia conectores soldados. -Evitar en la medida de lo posible los tendidos aereos de cable, ya que suelen atrer descargas atmosfericas, que pueden dañar los equipos. 1

CONECTOR BNC El Conector BNC, es un tipo de conector para uso con cable coaxial para aplicaciones de RF y CCTV, por ser un conector practico, rápido y de impedancia constante a lo largo de un amplio espectro, hoy en día se utilizan comunmente en sistemas de televisión y video. Es recomendable utilizar los tipos de CRIMP, los cuales a la larga tienen menores causas de fallas e interferencias, por los motivos de ir soldados y crimpiados ocasionando menos perdidas o falsos. 1

POR PAR TRENZADO UTP Es la trasmisión de video que se realiza atraves de un emisor y un receptor (Balun ya sean pasivos o activos dependiendo de la distancia) Llegando a distancias desde o hasta 1. 8 km y en los cuales trasmiten solo video analogico. VENTAJAS. -Cuando las distancias son superiores a los 600 mts -Cuando los cables pasan cerca de lineas electricas, luces fluoresentes motores etc. , ya que por su tipo de condución manejan mejor las interferencias( Se trata de un medio de conexión con dos conductores eléctricos entrelazados de manera tal que se anulen las interferencias de fuentes externas y la diafonía de los cables adyacentes. (Menores perdidas y Menos interferencias). --Pudiendo manejar atraves de un mismo cable 4 señales analogicas o de cámaras. (Menor Volumen) --Cableado más discreto en interiores y exteriores. --Empalmes rapidos y economicos. -- 1

BALUN Se denomina BALUN (balanced-unbalanced lines transformer) a un dispositivo adaptador de impedancias que convierte líneas de transmisión simétricas en asimétricas. Es generalmente un tipo especial de transformador que se conecta a una salida “desbalanceada” como la de una cámara y los otros dos extremos se conectan a un par trenzado, siendo necesario un segundo balun para volver a convertir a la entrada desbalanceada del monitor. La potencia que puede transmitir un balun depende tanto de la geometría como del material con el que está construido. TIPOS DE BALUN PASIVOS. - no requieren de fuente externa y son para distancias hasta los 400 mts, siendo bilaterales ACTIVOS. - Requieren de una fuenta externa, tanto el RX, como el TX. Y son para distancias superiores hasta los 1800 mts 1

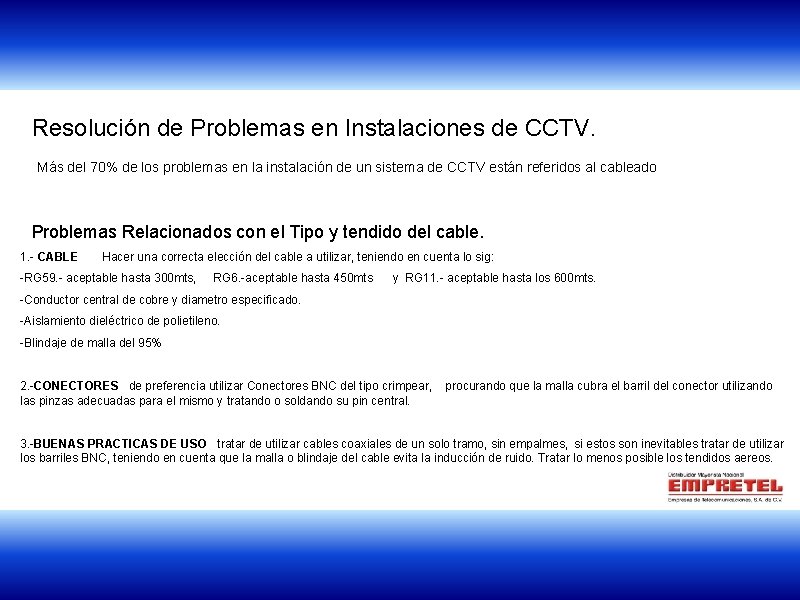

Resolución de Problemas en Instalaciones de CCTV. Más del 70% de los problemas en la instalación de un sistema de CCTV están referidos al cableado Problemas Relacionados con el Tipo y tendido del cable. 1. - CABLE Hacer una correcta elección del cable a utilizar, teniendo en cuenta lo sig: -RG 59. - aceptable hasta 300 mts, RG 6. -aceptable hasta 450 mts y RG 11. - aceptable hasta los 600 mts. -Conductor central de cobre y diametro especificado. -Aislamiento dieléctrico de polietileno. -Blindaje de malla del 95% 2. -CONECTORES de preferencia utilizar Conectores BNC del tipo crimpear, procurando que la malla cubra el barril del conector utilizando las pinzas adecuadas para el mismo y tratando o soldando su pin central. 3. -BUENAS PRACTICAS DE USO tratar de utilizar cables coaxiales de un solo tramo, sin empalmes, si estos son inevitables tratar de utilizar los barriles BNC, teniendo en cuenta que la malla o blindaje del cable evita la inducción de ruido. Tratar lo menos posible los tendidos aereos. 1

4. -CURVATURA DEL CABLE conservar los radios de curvatura especificados para cada tipo de cable, curvar o jalar denasiado el cable, puede originar la variacion de la medida del aislamiento del conductor central. Como regla no se recomienda curvar el cablecon un radio menor a 10 veces el diámetro del cable. 5. - CONDUCTOS PARA EL CABLEADO utilizar en lo posible conductos apropiados para el tendido del cable procurando no compartir los tendidos con corriente alterna o alta tensión, conveniendo alejar por lo menos 30 cm los cables de video, de los que transportan energía. La manifestación visual de esta interferencia son barras o líneas horizontales que se desplazan hacia arriba o hacia abajo en la pantalla de monitor. 6. - PAR TRENZADO vs. COAXIAL -Elimina en los posible las interferencias, debido al principio de funcionamiento, (toda interferencia electromagnética y ruido no deseado que llegue a ambos conductores, se cancelará debido a que el sistema admite señales en modo diferencial , distinta polaridad en cada conductor del par y se cancelara con la fase del otro cable. -Se utiliza en conjunto con los BALUN, para distancias mayores comprendidas entre los 300 a 1800 mts. -Pudiendo manejar ya sea 4 camaras a la vez o manejar voz y datos, sobre un mismo conductor. - 1

DUDAS O COMENTARIOS. GRACIAS POR SU ATENCIÓN . 1
