Tipo de Espelhos Esfricos Cncavo Convexo Exemplos ELEMENTOS

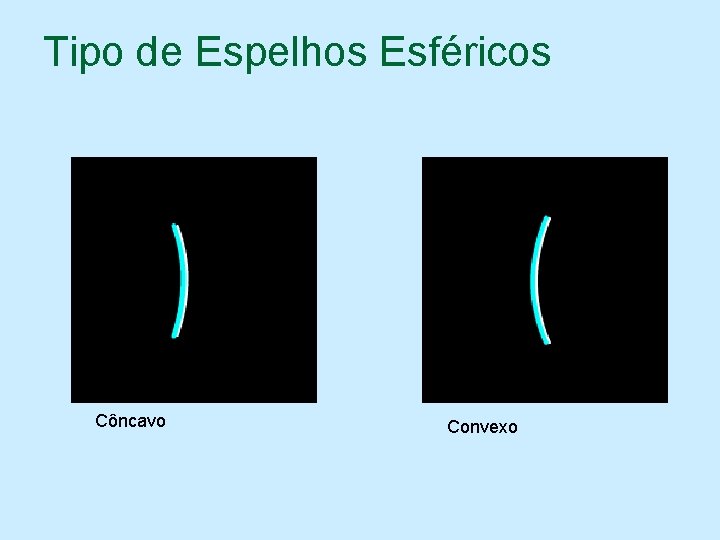

Tipo de Espelhos Esféricos Côncavo Convexo

Exemplos

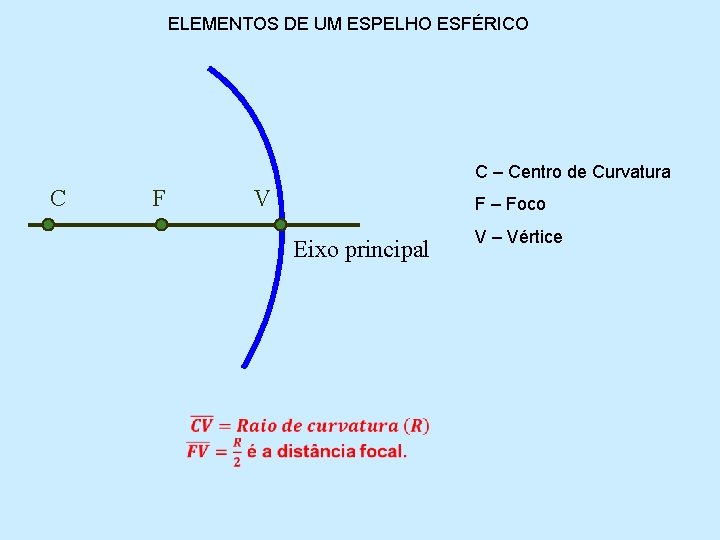

ELEMENTOS DE UM ESPELHO ESFÉRICO C – Centro de Curvatura C F V F – Foco Eixo principal V – Vértice

Propriedades dos Espelhos Esféricos

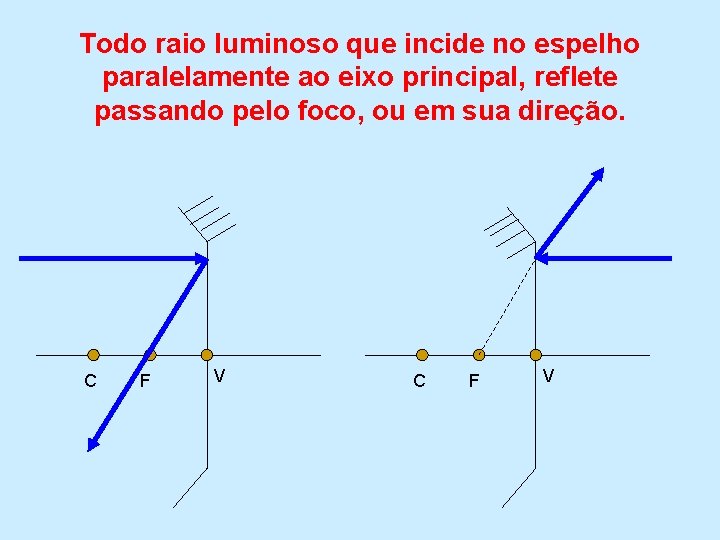

Todo raio luminoso que incide no espelho paralelamente ao eixo principal, reflete passando pelo foco, ou em sua direção. C F V

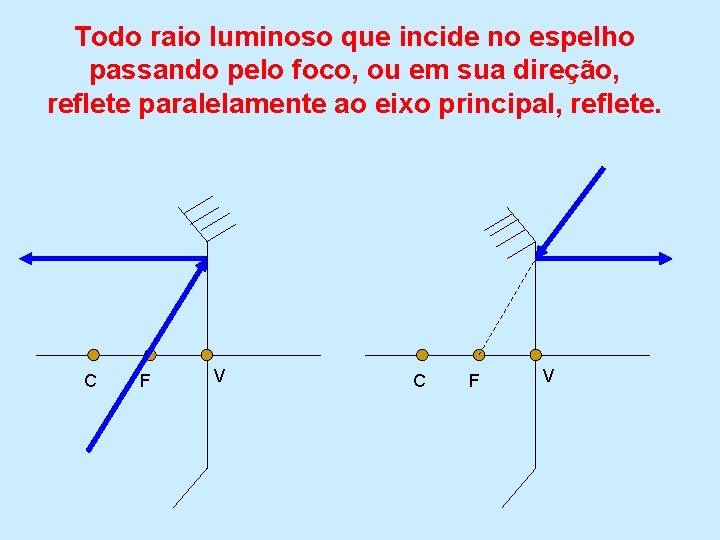

Todo raio luminoso que incide no espelho passando pelo foco, ou em sua direção, reflete paralelamente ao eixo principal, reflete. C F V

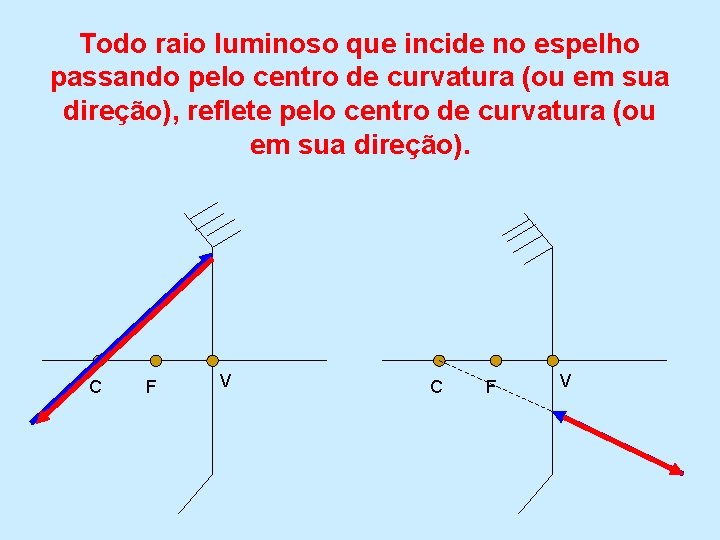

Todo raio luminoso que incide no espelho passando pelo centro de curvatura (ou em sua direção), reflete pelo centro de curvatura (ou em sua direção). C F V

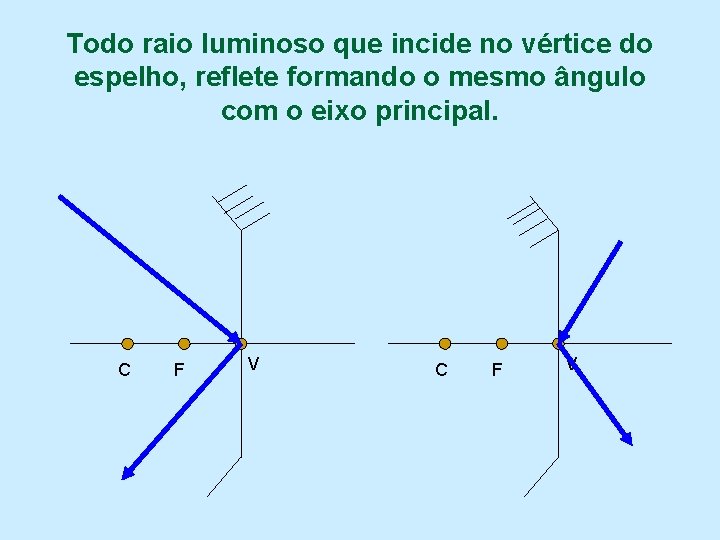

Todo raio luminoso que incide no vértice do espelho, reflete formando o mesmo ângulo com o eixo principal. C F V

Formação de Imagens nos Espelhos Esféricos. Espelho Côncavo.

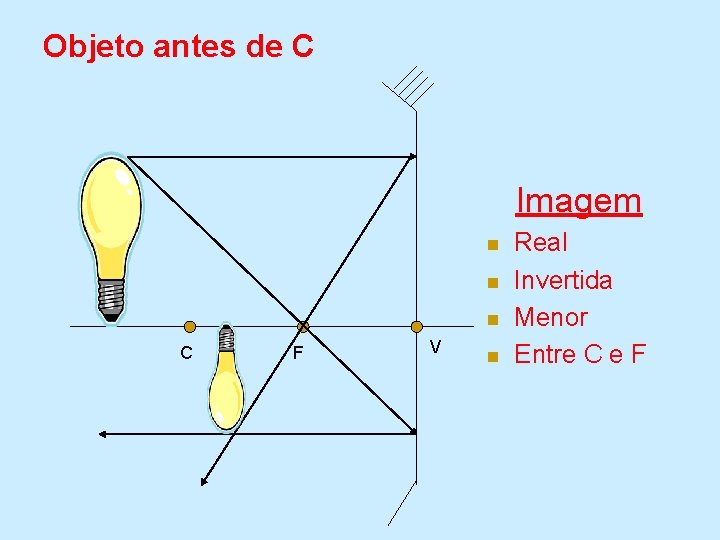

Objeto antes de C Imagem n n n C F V n Real Invertida Menor Entre C e F

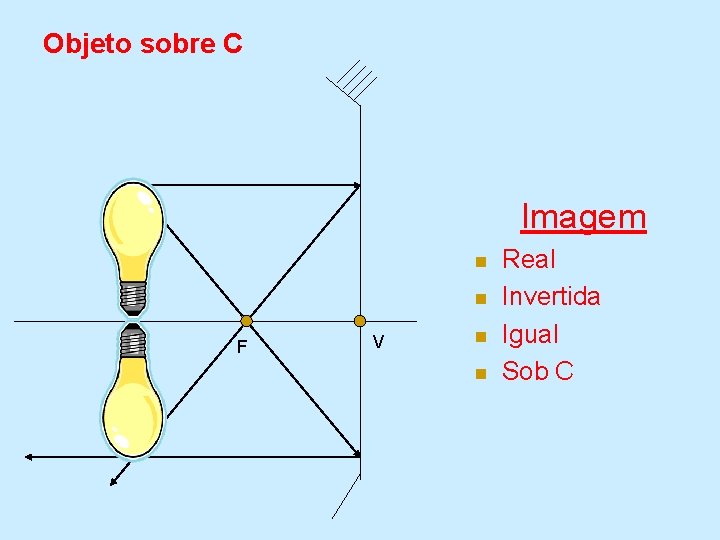

Objeto sobre C Imagem n n C F V n n Real Invertida Igual Sob C

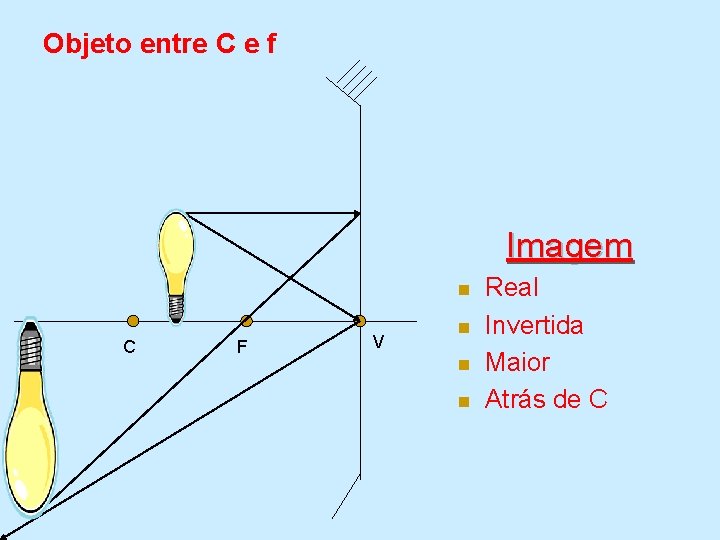

Objeto entre C e f Imagem n C F V n n n Real Invertida Maior Atrás de C

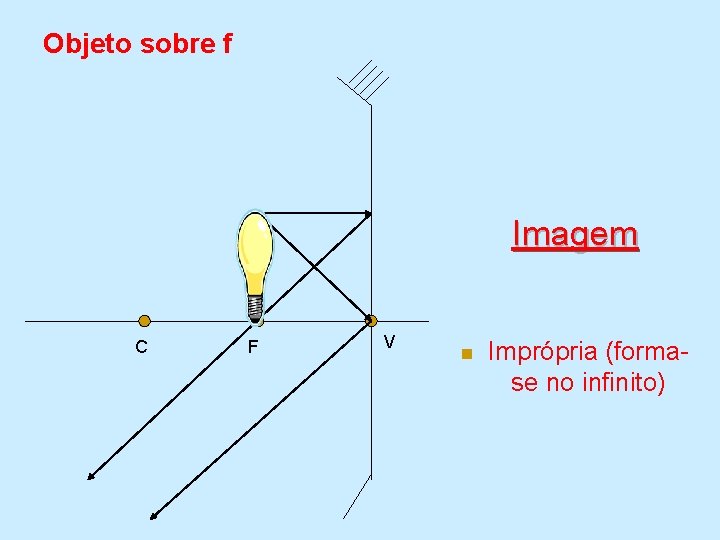

Objeto sobre f Imagem C F V n Imprópria (formase no infinito)

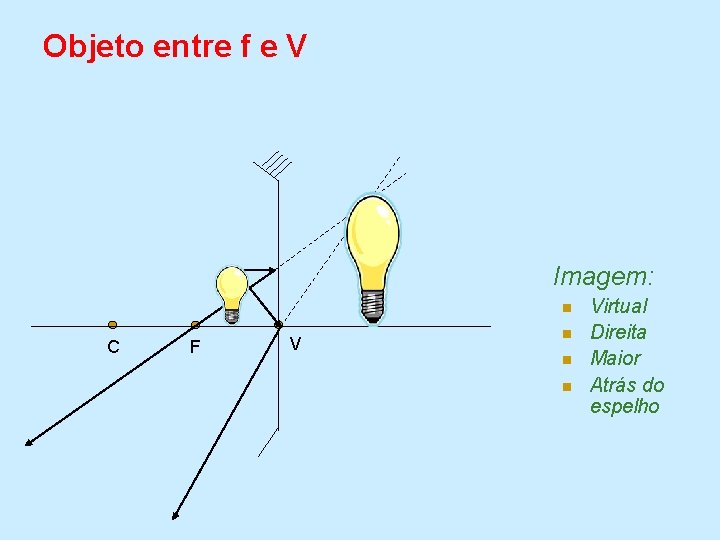

Objeto entre f e V Imagem: n C F V n n n Virtual Direita Maior Atrás do espelho

Formação de Imagem. Espelho Convexo.

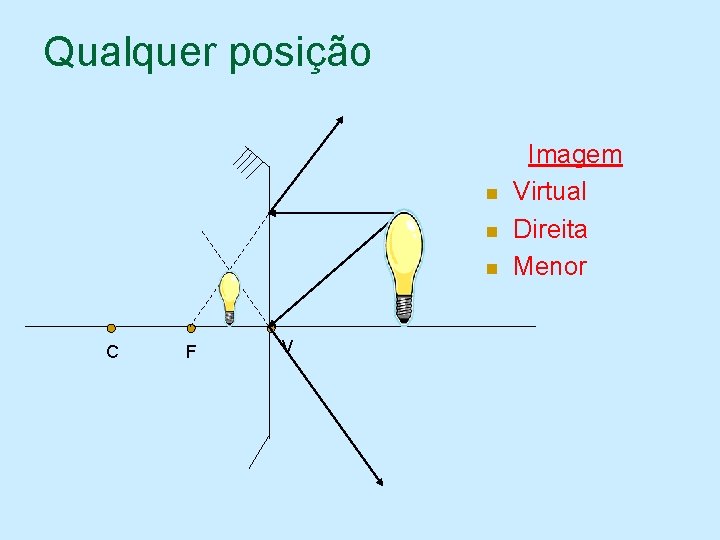

Qualquer posição n n n C F V Imagem Virtual Direita Menor

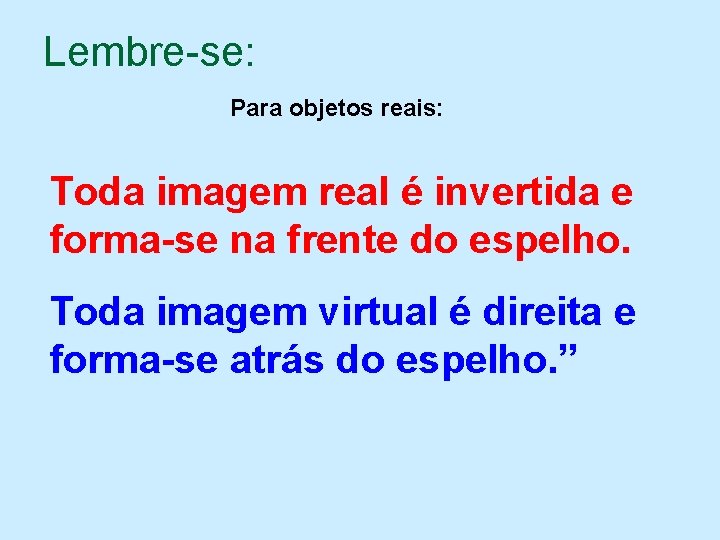

Lembre-se: Para objetos reais: Toda imagem real é invertida e forma-se na frente do espelho. Toda imagem virtual é direita e forma-se atrás do espelho. ”

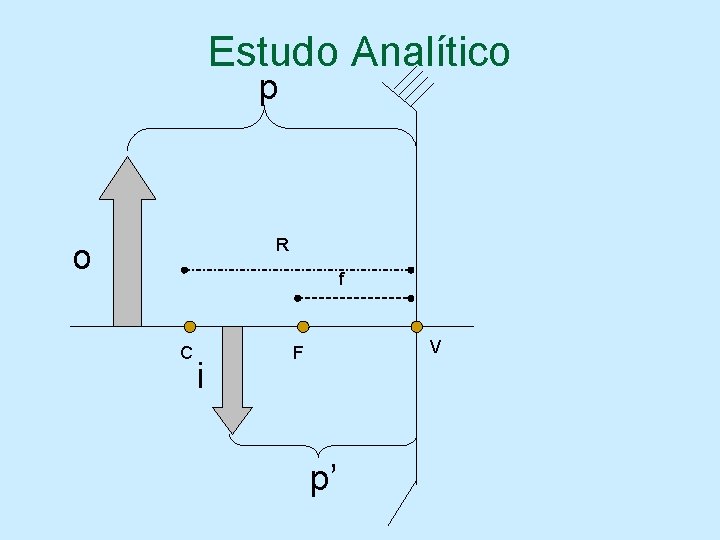

Estudo Analítico p R o f C i V F p’

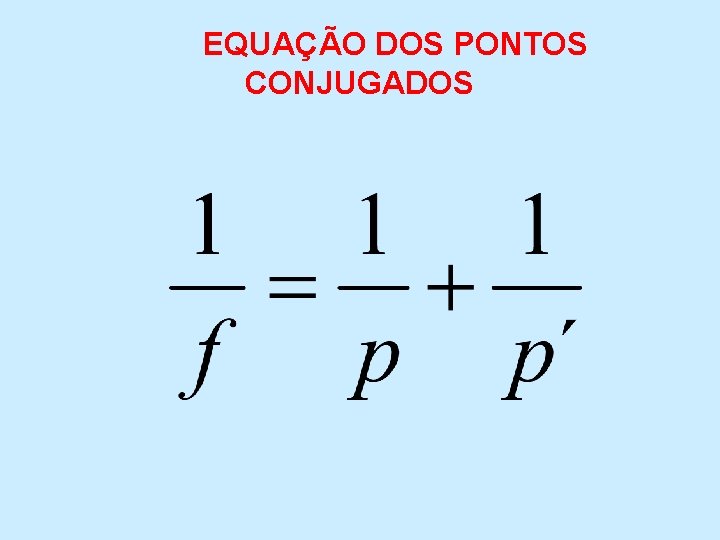

EQUAÇÃO DOS PONTOS CONJUGADOS

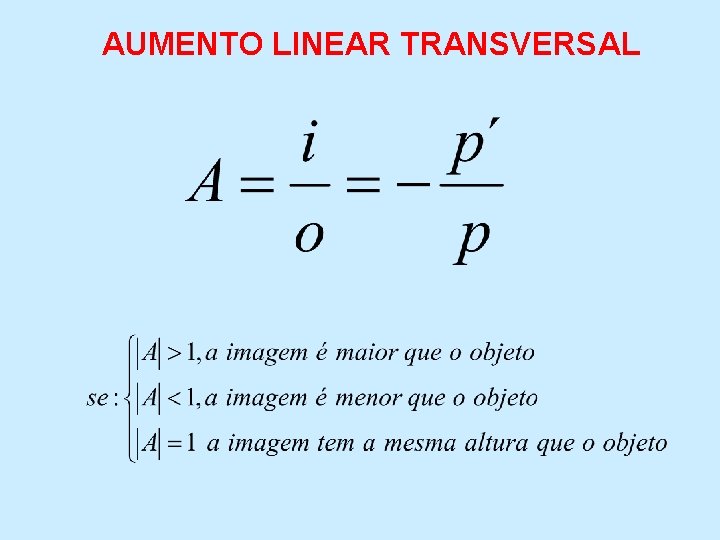

AUMENTO LINEAR TRANSVERSAL

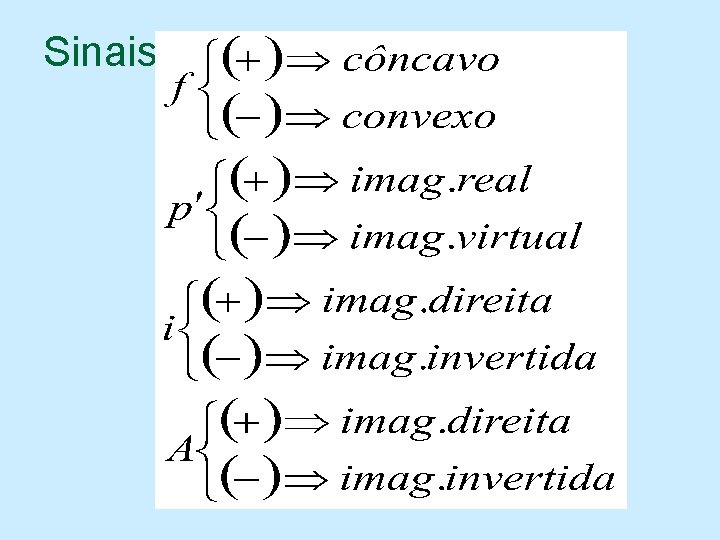

Sinais
