Tipetipe fluida pengaruh temperatur dan tekanan pada viskositas

  • Slides: 17
Download presentation
Tipe-tipe fluida, pengaruh temperatur dan tekanan pada viskositas, tekanan uap, tegangan permukaan by yanasari,

Tipe-tipe fluida, pengaruh temperatur dan tekanan pada viskositas, tekanan uap, tegangan permukaan by yanasari, SSi

MEKANIKA FLUIDA Lanjutan. . . Viskositas dinamik ( N. s/m 2 ) Viskositas fluida

MEKANIKA FLUIDA Lanjutan. . . Viskositas dinamik ( N. s/m 2 ) Viskositas fluida Viskositas kinematik ( m 2/s )

TIPE-TIPE FLUIDA Fluida Newtonian Didefinisikan sebagai fluida yang tegangan gesernya berbanding lurus secara linier

TIPE-TIPE FLUIDA Fluida Newtonian Didefinisikan sebagai fluida yang tegangan gesernya berbanding lurus secara linier dengan gradien kecepatan pada arah tegak lurus dengan bidang geser, (memiliki arti bahwa fluida newtonian akan mengalir terus tanpa dipengaruhi gaya-gaya yang bekerja pada fluida) dan sesuai dengan hukum :

fluida non-Newtonian Jika diaduk, akan tersisa suatu "lubang". Lubang ini akan terisi seiring dengan

fluida non-Newtonian Jika diaduk, akan tersisa suatu "lubang". Lubang ini akan terisi seiring dengan berjalannya waktu, Sifat seperti ini dapat teramati pada material-material seperti puding, Peristiwa lain yang terjadi saat fluida non-Newtonian diaduk adalah penurunan viskositas yang menyebabkan fluida tampak "lebih tipis" Fluida Plastis

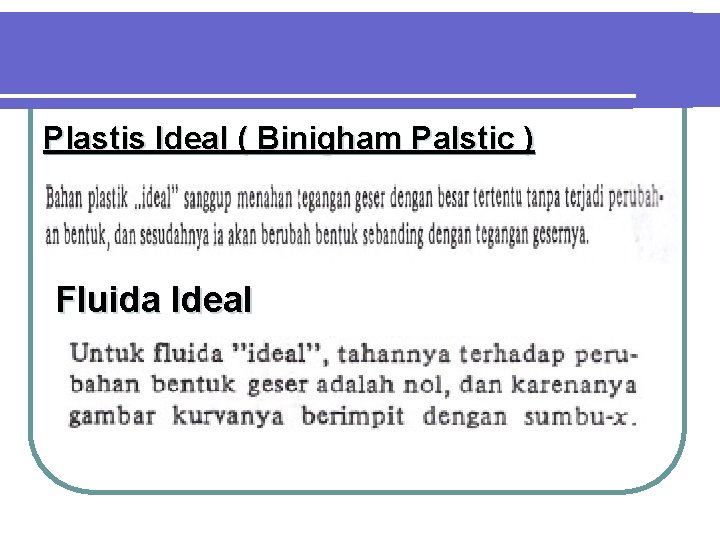

Plastis Ideal ( Binigham Palstic ) Fluida Ideal

Plastis Ideal ( Binigham Palstic ) Fluida Ideal

Variation of shear stress with velocity gradient

Variation of shear stress with velocity gradient

Summary of relations between shear strees ( ) and rate of angular deformation for

Summary of relations between shear strees ( ) and rate of angular deformation for various types of fluids :

Pengaruh Temperatur pada Viskositas

Pengaruh Temperatur pada Viskositas

Pengaruh tekanan pada viskositas Viskositas dalam kondisi-kondisi biasa pengaruhnya tidak besar dengan perubahan pressure

Pengaruh tekanan pada viskositas Viskositas dalam kondisi-kondisi biasa pengaruhnya tidak besar dengan perubahan pressure

Contoh soal 2.

Contoh soal 2.
