Tilbagestrmningssikring Page 1 Beskyttelse mod hvad Begrundelser for

Tilbagestrømningssikring Page 1

Beskyttelse mod hvad? Begrundelser for at installere en tilbagestrømningssikring. • Tilbageløb. • Tilbagetryk. • Tilbagesug. . . …er den største trussel mod drikkevandskvaliteten i det offentlige forsyningsnet. Page 2

Tilbageløb. Højeste niveauforskel. • For eksempel, hvis trykket i forsyningsnettet forsvinder. Rørbrud. Page 3 Defekt kontraventil. Højdeforskel. Tilbageløb forårsaget af fysisk højdeforskel.

Tilbagetryk forårsaget af en eventuel kortslutning fra anden forsyningskilde. Utilsigtet kortslutning. +3 bar Page 4

Tilbagesug forårsaget af undertryk i forsyningsnettet. • Hvis forsyningstrykket forsvinder og der er åbent i sekundærnettet til et reservoir, kan dette suges ud i nettet, eller fordele sig ud på etagerne. Page 5

Anlægseksempel. Blødgøringsanlæg i forbindelse med en industriopvaskemaskine. Page 6

Anlægseksempel. Swimming pools eller andre bassiner med vandbehandlings og desinfektionsudstyr. Page 7

Anlægseksempel. Laboratorieborde og anden form for kemisk behandling. Kategorien bør undersøges, da der kan være behov for frit luftgab. Tilvalg. Page 8

Anlægseksempel. Havevandingsapparatur. Page 9

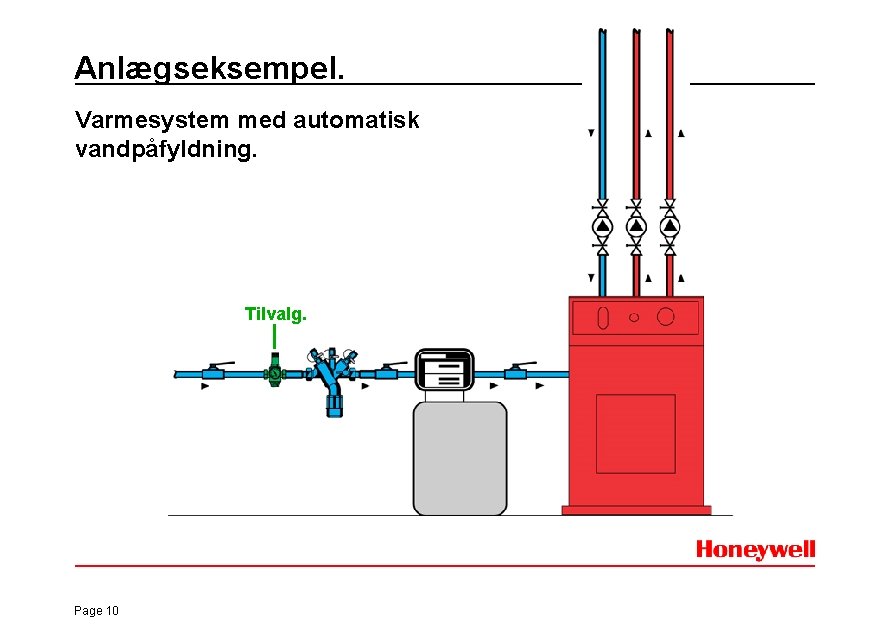

Anlægseksempel. Varmesystem med automatisk vandpåfyldning. Tilvalg. Page 10

Installations eksempel. Industrifaciliteter, med decentral beskyttelse. Page 11

Installationseksempel. Industrifaciliteter, med central beskyttelse. Page 12

Installationseksempel. Bygninger generelt. Page 13

Mediumkategori. Den Europæiske standard EN 1717 definerer fem kategorier af medier. kategori Beskrivelse Eksempler 1 Rent drikkevand uden nogen forurening • Vand fra en drikkevandshane direkte tilsluttet forsyningsnettet 2 Vand der har undergået en ændring i smag, lugt eller temperatur, men som ikke medfører en menneskelig sundhedsrisiko • Vand fra et varmtvandssystem • Vand fra et kombinationstappested eller brusearrangement 3 Medie som medfører nogen menneskelig sundhedsrisiko som følge af tilstede værelsen af et eller flere skadelige stoffer • Vand i forbindelse med varmeanlæg • Vand i forbindelse med bassiner og bade 4 Medie som medfører menneskelig sundhedsrisiko som følge af tilstede værelsen af et eller flere giftige , eller meget giftige stoffer • Giftigt pesticideholdigt vand • Vand som kan indeholde bakterier, radioaktive, mutagene eller kræftfremkaldende stoffer 5 Medie som medfører en menneskelig sundhedsrisiko som følge af tilstede værelsen af mikrobiologiske elementer eller virus • Phatogene organismer såsom Salmonella eller kolera. Page 14

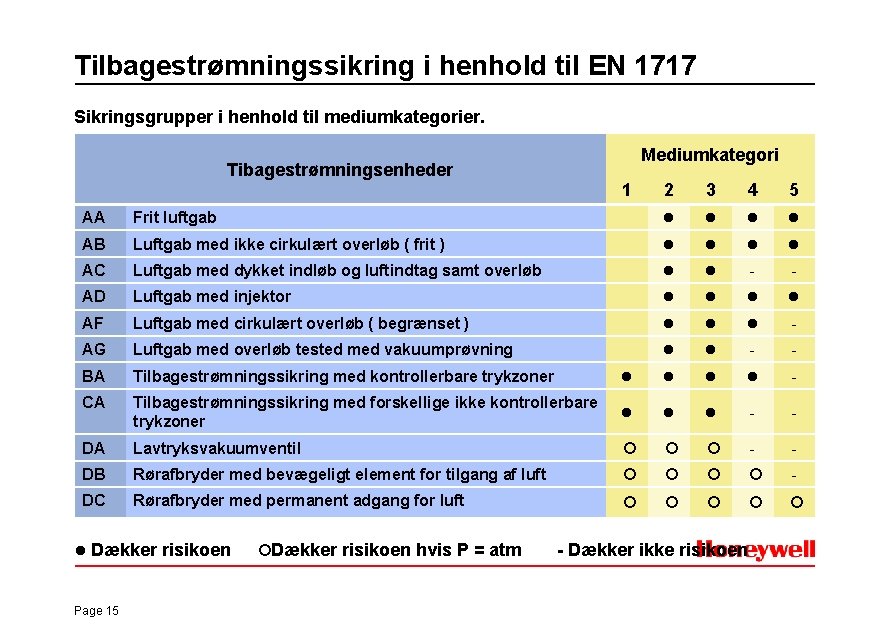

Tilbagestrømningssikring i henhold til EN 1717 Sikringsgrupper i henhold til mediumkategorier. Mediumkategori Tibagestrømningsenheder 1 2 3 4 5 AA Frit luftgab l l AB Luftgab med ikke cirkulært overløb ( frit ) l l AC Luftgab med dykket indløb og luftindtag samt overløb l l - - AD Luftgab med injektor l l AF Luftgab med cirkulært overløb ( begrænset ) l l l - AG Luftgab med overløb tested med vakuumprøvning l l - - BA Tilbagestrømningssikring med kontrollerbare trykzoner l l - CA Tilbagestrømningssikring med forskellige ikke kontrollerbare trykzoner l l l - - DA Lavtryksvakuumventil ¢ ¢ ¢ - - DB Rørafbryder med bevægeligt element for tilgang af luft ¢ ¢ - DC Rørafbryder med permanent adgang for luft ¢ ¢ ¢ l Dækker risikoen Page 15 ¢Dækker risikoen hvis P = atm - Dækker ikke risikoen

Tilbagestrømningssikring i henhold til EN 1717 Sikringsgrupper i henhold til mediumkategorier Mediumkategori Tilbagestrømningsenheder EA Kontrollerbar kontraventil EB Ikke - kontrollerbar kontraventil EC Kontrollerbar dobbelt kontraventil ED Ikke - kontrollerbar dobbelt kontraventil GA Mekanisk afbryder, direkte aktiveret GB 1 2 3 4 5 l l - - - Kun i visse beboelsesejendomme l l l - - Mekanisk afbryder, hydraulisk aktiveret, feks R 295 H. l l - HA Slangekobling med vakuumventil l l ¢ - - HB Bruserslangekobling med vakuumventil ¢ ¢ - - - HC Automatisk omstiller HD Slangekobling med kombineret vakuumventil og kontraventil l l ¢ - - LA Højtryksvakuumventil ( åbner under vakuum ) ¢ ¢ - - - LB Højtryksvv kombineret med kontraventil montret nedstrøms l l ¢ - - Dækker risikoen. l Page 16 feks R 295. ¢ Dækker risikoen når P = atm Kun i visse beboelsesejendomme - Dækker ikke

BA 295 Den nye tilbagestrømnings sikring BA 295 Page 17

Funktionsprincip af tilbagestrømningssikring (type BA) BA 295 Ingen - flow Page 18 Flow

Funktionsprincip af tilbagestrømningssikring ( type BA) BA 295 Page 19 Afbrudt Stilling Tredobbelt sikkerhed

BA 295 -STN for direkte montering på aftapshaner og brandhaner Page 20

Page 21

BA 295 Tilbagestrømningssikring Adskiller hvad der ikke bør blandes sammen Specielle egenskaber • • Indbygget snavssamler, DS / EN 1717 krav Helt nyt patenteret koncept med udskiftelig indsats gør den nem at vedligeholde, DS / EN 1717 krav Konceptet er baseret på at der kun er 2 udskiftelige dele for komplet service, der kan udføres uden at demontere BA 295 fra rørsystemet, og uden brug af specialværktøj. Kan anvendes til og mediumkategori 4 i henhold til DS / EN 1717 idet den har 3 kontrollerbare zoner Korrosionsfrit materiale dækkende all vandkvaliteter Uafhængig af varierende systemtryk, eller fluktuationer Testet for støjniveau til beskyttelsesklasse II Kort byggelængde og lav vægt. Page 22

BA 295 - Eksempler på Anvendelsesmuligheder. Sikrer til mediumklasse 4 i henhold til DS / EN 1717. • Højtryksrensere med kemisk supplement. • Fødevaremaskiner. • Laboratoriearbejdspladser. Industrielle vaske & opvaskemaskiner med blødgøringsfilter Bryggeri & distillationsmaskineri. Havevandingssystemer. Bilvaskehaller. Centralvarmeanlæg med automatisk efterfyldning og blødgøringsanlæg Renserier med blødgøringsanlæg. NB: Visse stoffer kræver frit luftgab Malkemaskiner. Filmfremkaldemaskiner. NB: Visse kemikaler kræver frit luftgab • • • Page 23
