Tier2 di LHCb Umberto Marconi INFN Bologna Riunione
Tier-2 di LHCb Umberto Marconi, INFN Bologna Riunione Referee 6. 7. 2006
Flusso dei dati in LHCb Rivelazione (40 MHz) Trigger (2 k. Hz) Monte Carlo RAW 60 MB/s RAW 10 MB/s r. DST (B esclusivi) 25 KB/evt Ricostruzione r. DST Ricostruzione e preselezione sono gestite centralmente Preselezione Ridurre la taglia dei campioni a livello di 106 ÷ 107 eventi per ogni tipologia prevista DST, TAG Analisi utente ntuple 2
Il sistema di calcolo di LHCb 3
LHCb Data Processing n Tier-2 s n CERN On-line Farm MC calibration data RAWmc data Selected DST+RAW data n n CERN Tier-1 s TAG Physics Analysis reconstruction n r. DST n n User DST On-line Farm CERN Tier-1 s User TAG Local Analysis pre-selection analysis n n DST+RAW n-tuple TAG Scheduled job n CERN Tier-1 s Tier-3 s Paper Chaotic job 4
Il Tier-2 al CNAF n n La collaborazione LHCb-Italia propone di allestire 1 centro Tier 2 presso il CNAF. L’infrastruttura è quella predisposta per i Tier-1 (building, potenza elettrica, raffreddamento, allarmistica, sorveglianza, network, ecc. ) Anche se non previsto esplicitamente dal CM il Tier-2 al CNAF permette di avere la massima flessibilità nell’uso delle risorse: in caso di necessità le risorse Tier-2 possono essere accorpate al Tier-1 per sostenere l’attività di ricostruzione e pre-selezione e analisi. Il gruppo di riferimento per il computing in LHCb è a Bologna. n La collaborazione al computing offline dell’esperimento e con il CNAF è in corso da lungo tempo. 5
Il Tier-2 al CNAF (2) n n n Le dimensioni del Tier-2 proposto sono tali da fornire all’esperimento il 15% degli eventi Monte Carlo. Analogamente, il Tier-1 di LHCb, come stabilito nel MOU di WLCG, è dimensionato per fornire il 15% delle risorse di calcolo necessarie per la ricostruzione, la selezione e l’analisi. La frazione percentuale del 15% corrisponde al contributo italiano ai CORE funds dell’esperimento ed è pure la frazione dei fisici italiani nella collaborazione LHCb. Le dimensioni del centro Tier-2 a regime corrispondono a 1. 25 MSi 2 k, ed equivalgono al 10% della CPU del Tier-1. Un centro Tier-2 di LHCb è costituito da una PC-farm dotata di un piccolo disk buffer (~5 TB in steady state) usato come cache temporanea per il trasferimento asincrono dei dati su MSS. 6
LHCb-INFN Network Bandwidth n n Throughput in Mb/s for the years 2008/2009/2010. DT: Data Taking; RP: Reprocessing: winter shut-down (2 months); STR: Re-stripping: 3 times in a year: after data taking (1 month), after reprocessing (2 months), before next year data taking (1 month). 3. 2 CERN Tier-1 INFN DT: 50/50/72 RP: 168/232 STR: 120/120 DT: 88/88/176 RP: 176/480 STR: 608/608 Other Tier-1 s Tier-2 INFN 3. 2 6. 4 7
Personale e responsabilità n n Per la parte infrastrutturale (alimentazione, raffredamento, rete, ecc. ) ci affidiamo al CNAF. Per ciò che riguarda l’istallazione hardware e software, la configurazione e il monitoraggio, a supporto ci sono: n Daniela Bortolotti, tecnico informatico sezione n Angelo Carbone, assegnista CNAF n Domenico Galli, Professore Associato n Umberto Marconi, INFN, (res. gestione) n Gianluca Peco, tecnico informatico sezione n Vincenzo Vagnoni, INFN (res. operativo) 8
Dimensioni e costi. Parametri di riferimento. Abbiamo valutato le prestazioni e i costi attuali di box dual processor, dual core, prodotti da SUN, IBM e DELL e verificato che sono dell’ordine di 5 k. Si 2 k/box, al costo di 0. 8 Euro/Si 2 k Power consumption: 50 W/k. Si 2 k in 2006 25 W/k. Si 2 k in 2010 9

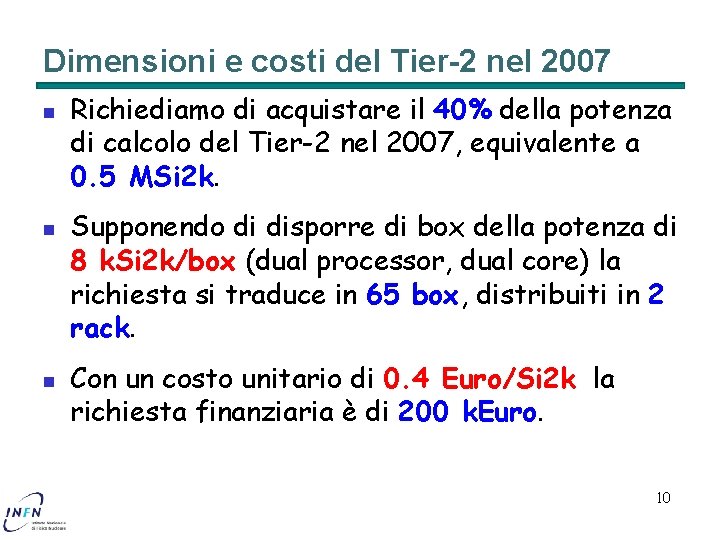

Dimensioni e costi del Tier-2 nel 2007 n n n Richiediamo di acquistare il 40% della potenza di calcolo del Tier-2 nel 2007, equivalente a 0. 5 MSi 2 k. Supponendo di disporre di box della potenza di 8 k. Si 2 k/box (dual processor, dual core) la richiesta si traduce in 65 box, distribuiti in 2 rack. Con un costo unitario di 0. 4 Euro/Si 2 k la richiesta finanziaria è di 200 k. Euro. 10
Esigenza di eventi Monte Carlo n n D’ora in avanti è prevista una produzione pressoché continua di eventi Monte Carlo, per esigenze di n Studi del sistema di trigger HLT; n Studi di fisica. Dall’ LHCb Computing TDR n Si vogliono generare 2 x 109 eventi di segnale e 2 x 109 eventi inclusivi. Di essi 4 x 108 passano il trigger e sono da scrivere su MSS. n 160 TB di dati all’anno al MSS al CERN e in copia nei 6 Tier-1 n Secondo le valutazioni servono 8 MSi 2 k. year 11
