Tidak ada yang menghambat kesuksesan dirimu selain dirimu
Tidak ada yang menghambat kesuksesan dirimu selain dirimu sendiri Belajarlah mencari penyebab kemalasan lalu meninggalkannya, mengenali potensi diri lalu membangunkannya serta alasan kenapa anda berprestasi lalu menjaganya (Moeztivation)
Sumber arus listrik
Study skill Speed Reading Bab 3 : Sumber arus Listrik Buku Sumber : Marthen Kanginan 3 Halaman : 77 s. d. 90 Waktu : 20 menit Ukurlah kecepatan membacamu
Study skill Speed Reading Bab 3 : Sumber arus Listrik Buku Sumber : Marthen Kanginan 3 Halaman : 83 s. d. 90 Waktu : 10 menit Ukurlah kecepatan membacamu
Kompetensi dasar Mendeskripsikan prinsip kerja sel dan arus listrik yang ditimbulkannya serta penerapannya dalam kehidupan sehari-hari

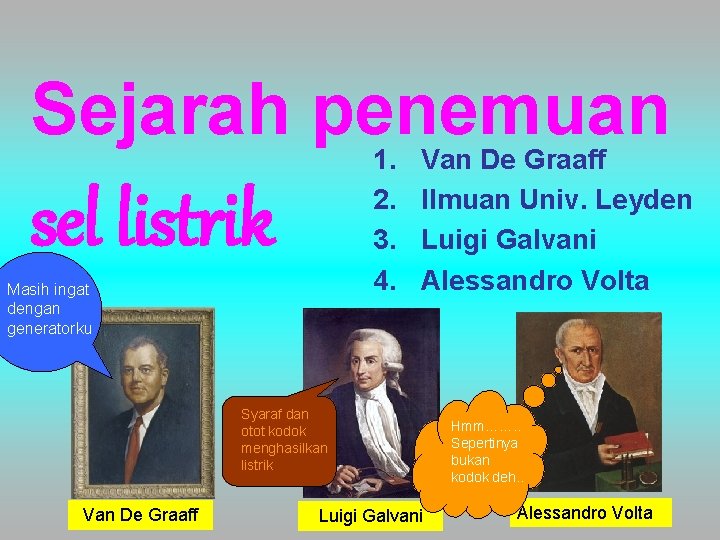

Sejarah penemuan 1. 2. 3. 4. sel listrik Masih ingat dengan generatorku Van De Graaff Ilmuan Univ. Leyden Luigi Galvani Alessandro Volta Syaraf dan otot kodok menghasilkan listrik Van De Graaff Luigi Galvani Hmm……. . Sepertinya bukan kodok deh. . Alessandro Volta

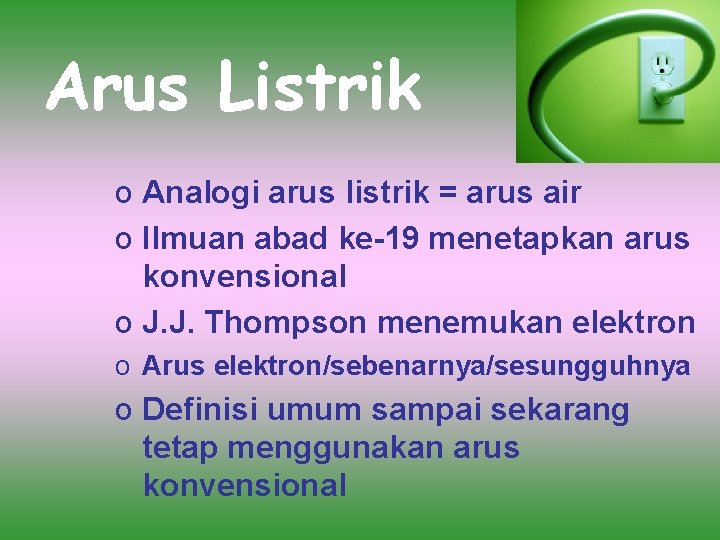

Arus Listrik o Analogi arus listrik = arus air o Ilmuan abad ke-19 menetapkan arus konvensional o J. J. Thompson menemukan elektron o Arus elektron/sebenarnya/sesungguhnya o Definisi umum sampai sekarang tetap menggunakan arus konvensional
+ - Arus konvensional + - Arus elektron
seng tembaga Aku jeruk Aku juga Sel lemon
Macam-macam sel listrik 1. Sel primer sel yang tidak dapat diisi ulang contohnya : a. sel sederhana b. sel kering (batu baterai) c. sel alkaline 2. Sel sekunder sel yang dapat diisi ulang contohnya : a. sel timbel asam b. sel nicad 3. Sel Lain: natrium sulfida, fuel cell, sel surya
B Arus Listrik A 2 Aliran elektron 3 + 1 - Kutub-kutub tembaga seng Larutan asam sulfat encer Sel + - 4 + + sederhana C Gas hidrogen - - - Ion-ion seng larut dalam larutan
Sel kering (batu baterai) + 1, 5 volt + + + - Tutup kuningan Batang karbon Amonium klorida Mangan dioksida dan karbon Pembungkus seng
Alkaline Baterai khusus untuk kamera digital dengan kelebihan 10 kali dari pada baterai biasa
Perbandingan sel primer Sel Kutub + Kutub - Elektrolit Lain-lain Kelebihan kekurangan Sederhana Tembaga Seng Asam sulfat encer - Bentuk sedernana polarisasi Kering Batang karbon Seng Amonium clorida Mangan dioksida dan karbon sbg depolarisa tor Murah Tidak bisa diisi ulang alkaline Serbuk seng Mangan dioksida Kalium hidroksida dan seng oksida - 10 x sel kering Tidak bisa diisi ulang

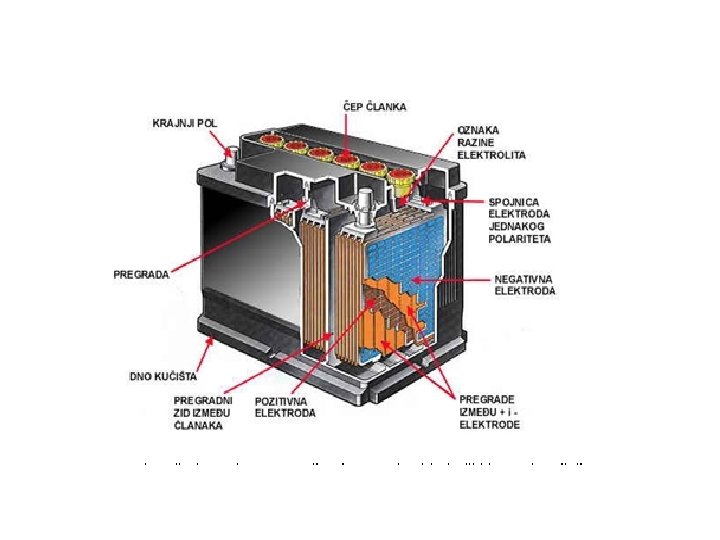

+ + Timbel dioksida - Sel timbel asam (akumulator) Larutan asam sulfat encer Pelat timbel
Cara kerja Akumulator dimuati listrik Terbentuk oksida timbel Massa jenis asam sulfat berkurang Beraksi dengan asam sulfat encer Mengencerkan asam sulfat Timbel sulfat Terjadi aliran elektron Pelat timbel biasa Timbel sulfat
4 hal penting yang harus diperhatikan selama proses isi ulang 1. 2. 3. 4. Baterai pengisi (DC) yang digunakan harus memiliki beda potensial yang lebih besar Lebih efektif memuati ulang dengan arus kecil dalam selang waktu yang lama daripada arus besar dengan selang waktu yang singkat Selama proses pengisian, konsentrasi asam sulfat bertambah dan tinggi permukaan cairan turun, pada ketinggian tertentu cairan harus ditambah dengan air suling Kapasitas aki diukur dengan satuan ampere jam (AH), jika 40 AH berarti 40 jam dalam 1 ampere atau 20 jam dalam 2 ampere
Elektroda positif = cadmium Elektroda negatif = nikel hidroksida Elektrolit = kalium hidroksida Sel nicad Beda potensial 1, 2 volt Sel kering yang dapat dimuati ulang cadmium
Sel-sel lain Sel Natrium sulfida (Na. S) Digunakan untuk baterai mobil Katoda = natrium Anoda = karbon Elektrolit = keramik aluminium Sel kering yang dapat dimuati ulang Ukuran baterai lebih kecil dan ringan Kekurangan : kegagalan bungkus baterai karena natrium sangat reaktif Fuel cell (sel bahan bakar) Bertujuan untuk menghemat energi konvensional (BBM) Ramah lingkungan Bahan bakar H 2 dan O 2 Untuk mobil listrik Sisa pembakaran adalah air Dapat diminum Digunakan di pesawat antariksa Sel surya : mengubah cahaya menjadi listrik dengan prinsip efek foto listrik
tegangan Lampu nyala Lampu mati Saklar tertutup terbuka GGL Tegangan jepit

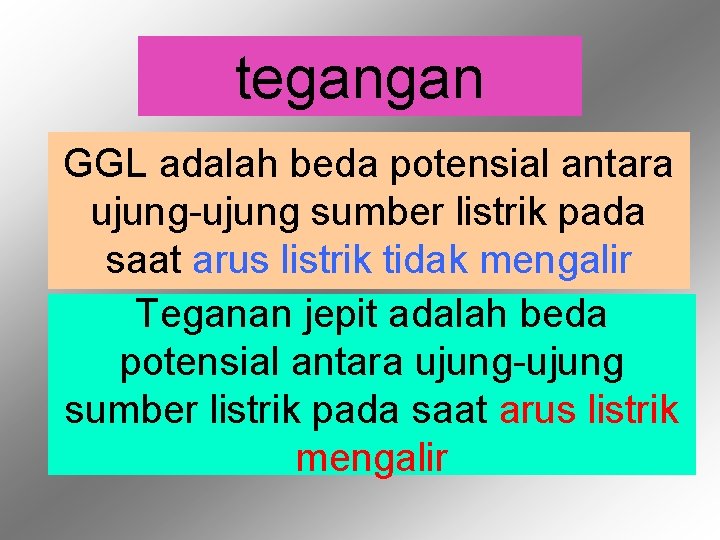

tegangan GGL adalah beda potensial antara ujung-ujung sumber listrik pada saat arus listrik tidak mengalir Teganan jepit adalah beda potensial antara ujung-ujung sumber listrik pada saat arus listrik mengalir

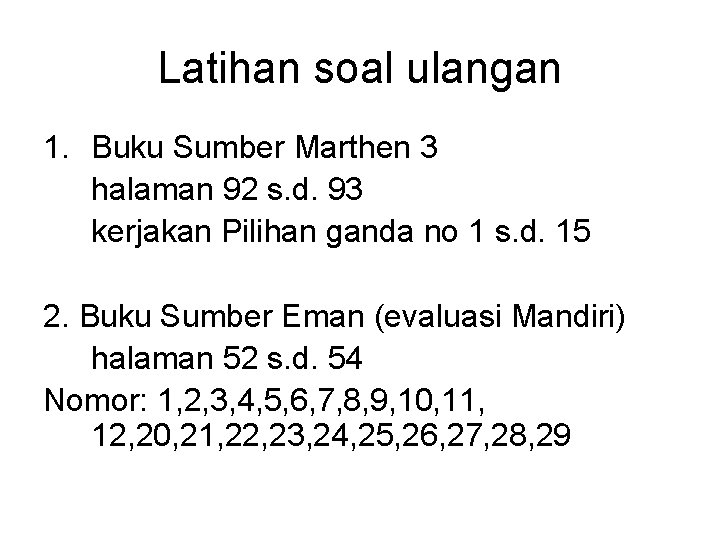

Latihan soal ulangan 1. Buku Sumber Marthen 3 halaman 92 s. d. 93 kerjakan Pilihan ganda no 1 s. d. 15 2. Buku Sumber Eman (evaluasi Mandiri) halaman 52 s. d. 54 Nomor: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29
