Sinamics – měniče pro různé aplikace TIA na dosah 10/2019 Strana 3 Vladimír Mýlek

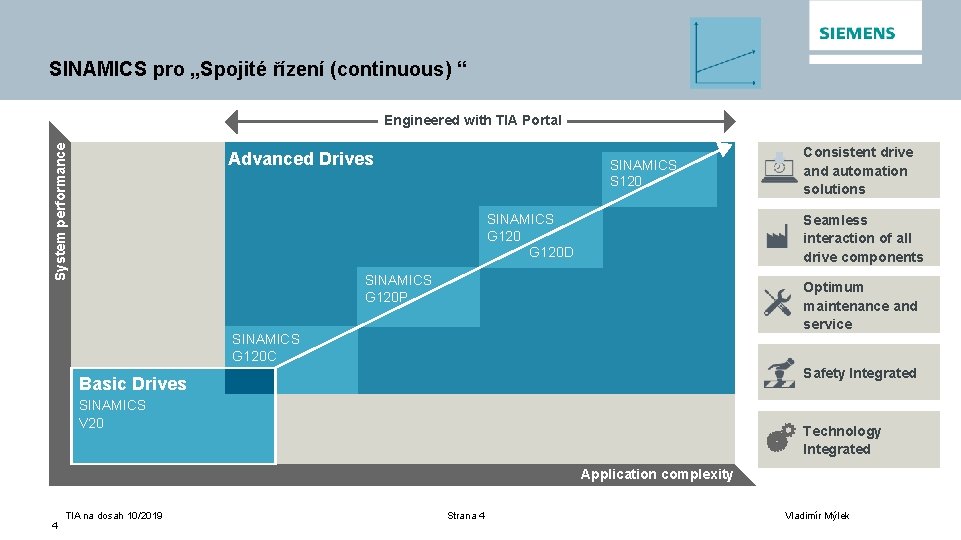

SINAMICS pro „Spojité řízení (continuous) “ System performance Engineered with TIA Portal Advanced Drives SINAMICS S 120 SINAMICS G 120 D Consistent drive and automation solutions Seamless interaction of all drive components SINAMICS G 120 P Optimum maintenance and service SINAMICS G 120 C Safety Integrated Basic Drives SINAMICS V 20 Technology Integrated Application complexity 4 TIA na dosah 10/2019 Strana 4 Vladimír Mýlek

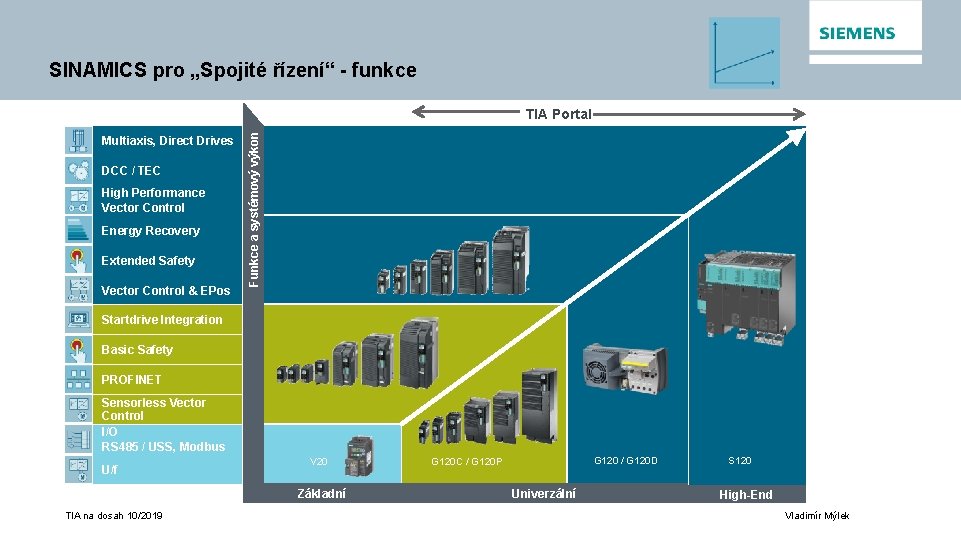

SINAMICS pro „Spojité řízení“ - funkce Multiaxis, Direct Drives DCC / TEC High Performance Vector Control Energy Recovery Extended Safety Vector Control & EPos Funkce a systémový výkon TIA Portal Startdrive Integration Basic Safety PROFINET Sensorless Vector Control I/O RS 485 / USS, Modbus U/f V 20 Základní TIA na dosah 10/2019 G 120 / G 120 D G 120 C / G 120 P Univerzální Strana 5 S 120 High-End Vladimír Mýlek

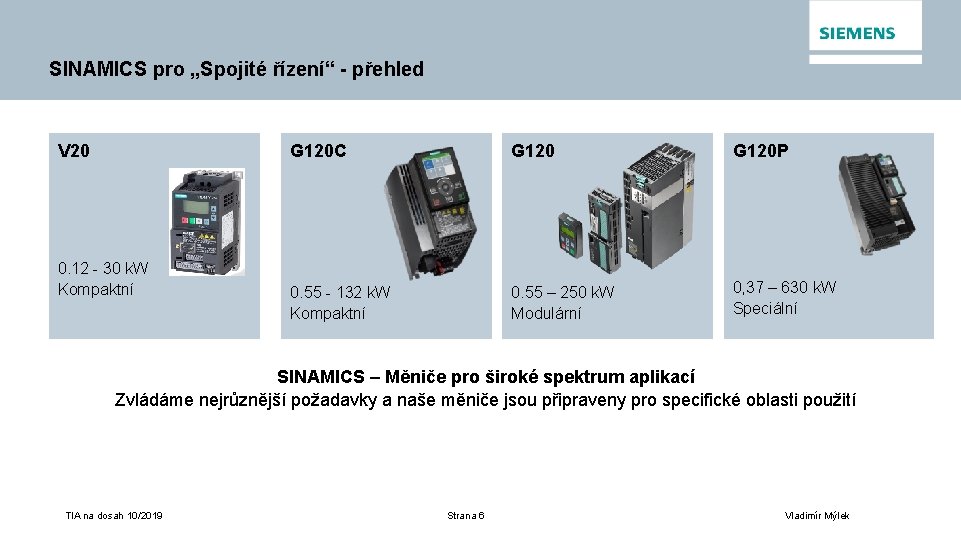

SINAMICS pro „Spojité řízení“ - přehled V 20 0. 12 - 30 k. W Kompaktní G 120 C G 120 P 0. 55 - 132 k. W Kompaktní 0. 55 – 250 k. W Modulární 0, 37 – 630 k. W Speciální SINAMICS – Měniče pro široké spektrum aplikací Zvládáme nejrůznější požadavky a naše měniče jsou připraveny pro specifické oblasti použití TIA na dosah 10/2019 Strana 6 Vladimír Mýlek

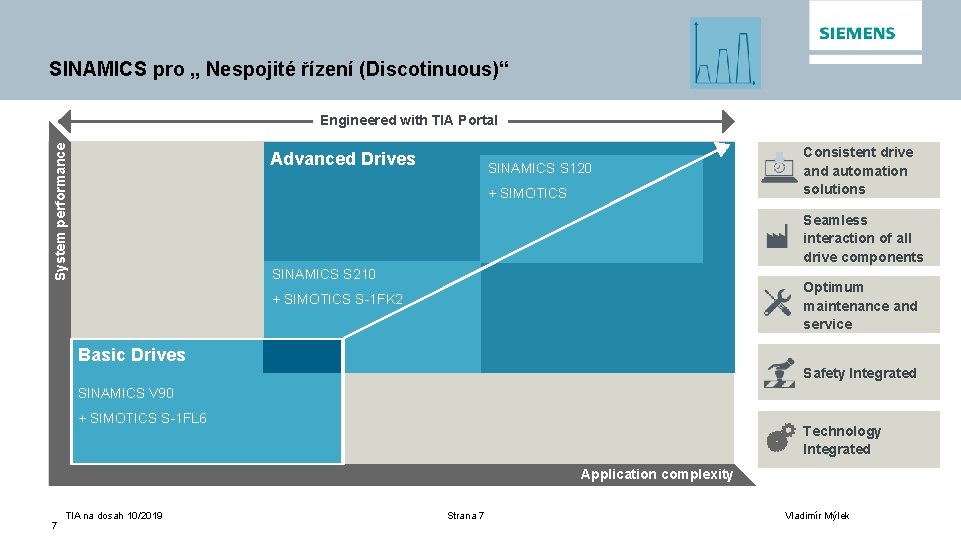

SINAMICS pro „ Nespojité řízení (Discotinuous)“ System performance Engineered with TIA Portal Advanced Drives SINAMICS S 120 + SIMOTICS Consistent drive and automation solutions Seamless interaction of all drive components SINAMICS S 210 Optimum maintenance and service + SIMOTICS S-1 FK 2 Basic Drives Safety Integrated SINAMICS V 90 + SIMOTICS S-1 FL 6 Technology Integrated Application complexity 7 TIA na dosah 10/2019 Strana 7 Vladimír Mýlek

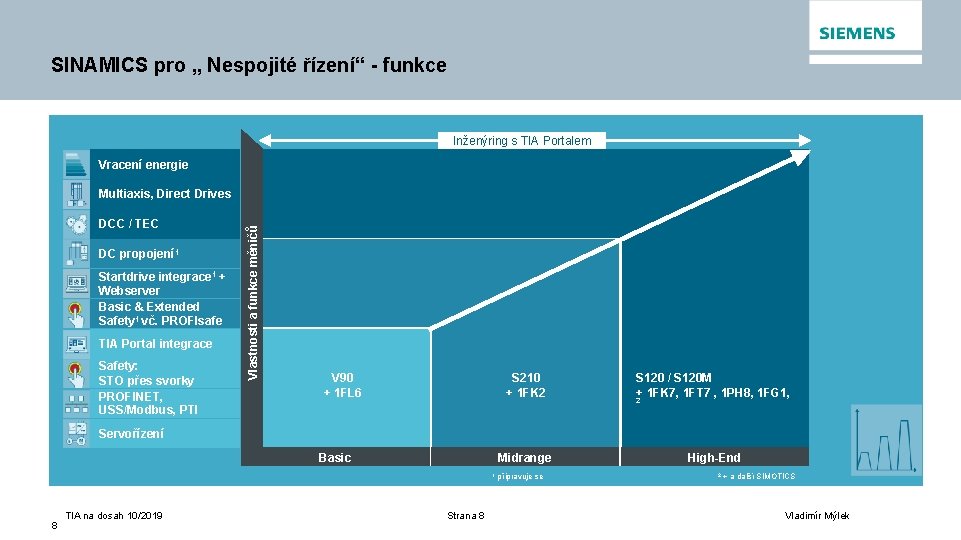

SINAMICS pro „ Nespojité řízení“ - funkce Inženýring s TIA Portalem Vracení energie DCC / TEC DC propojení 1 Startdrive integrace 1 + Webserver Basic & Extended Safety 1 vč. PROFIsafe TIA Portal integrace Safety: STO přes svorky PROFINET, USS/Modbus, PTI Vlastnosti a funkce měničů Multiaxis, Direct Drives V 90 + 1 FL 6 S 210 + 1 FK 2 S 120 / S 120 M + 1 FK 7, 1 FT 7 , 1 PH 8, 1 FG 1, Midrange High-End 2 Servořízení Basic 1 8 TIA na dosah 10/2019 Strana 8 připravuje se 2 + a další SIMOTICS Vladimír Mýlek

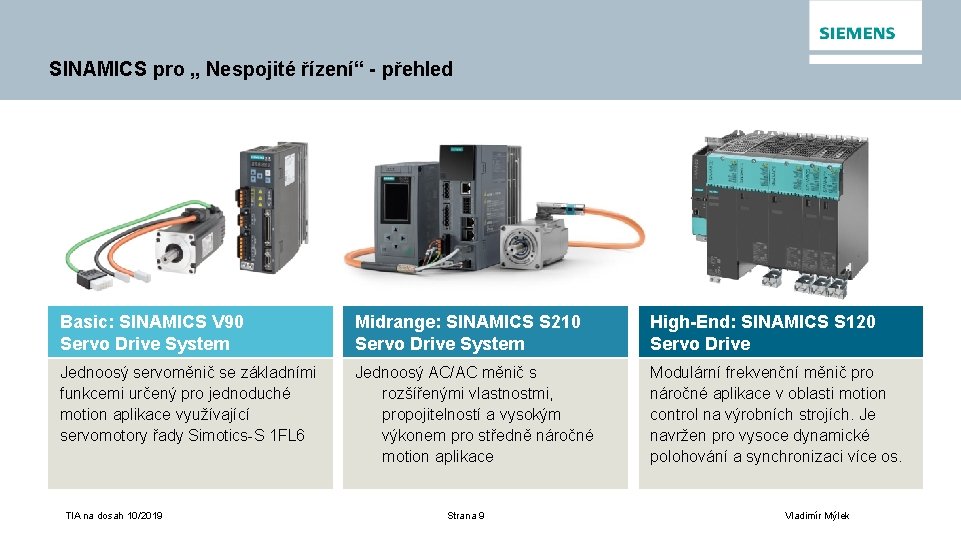

SINAMICS pro „ Nespojité řízení“ - přehled Basic: SINAMICS V 90 Servo Drive System Midrange: SINAMICS S 210 Servo Drive System High-End: SINAMICS S 120 Servo Drive Jednoosý servoměnič se základními funkcemi určený pro jednoduché motion aplikace využívající servomotory řady Simotics-S 1 FL 6 Jednoosý AC/AC měnič s rozšířenými vlastnostmi, propojitelností a vysokým výkonem pro středně náročné motion aplikace Modulární frekvenční měnič pro náročné aplikace v oblasti motion control na výrobních strojích. Je navržen pro vysoce dynamické polohování a synchronizaci více os. TIA na dosah 10/2019 Strana 9 Vladimír Mýlek

SINAMICS G 120 Unrestricted © Siemens AG 2019 TIA na dosah 10/2019 siemens. com/sinamics-g 120 Strana 10 Vladimír Mýlek

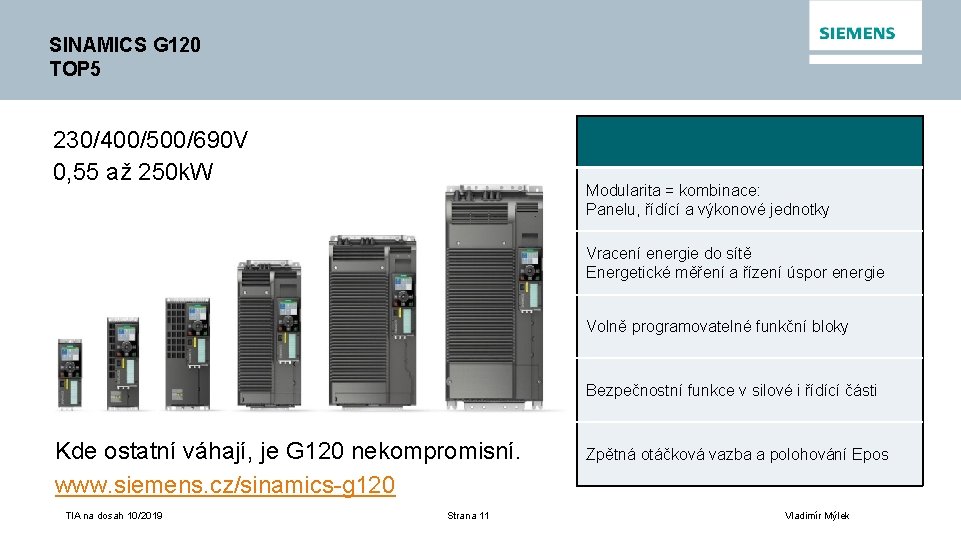

SINAMICS G 120 TOP 5 230/400/500/690 V 0, 55 až 250 k. W Modularita = kombinace: Panelu, řídící a výkonové jednotky Vracení energie do sítě Energetické měření a řízení úspor energie Volně programovatelné funkční bloky Bezpečnostní funkce v silové i řídící části Kde ostatní váhají, je G 120 nekompromisní. www. siemens. cz/sinamics-g 120 TIA na dosah 10/2019 Strana 11 Zpětná otáčková vazba a polohování Epos Vladimír Mýlek

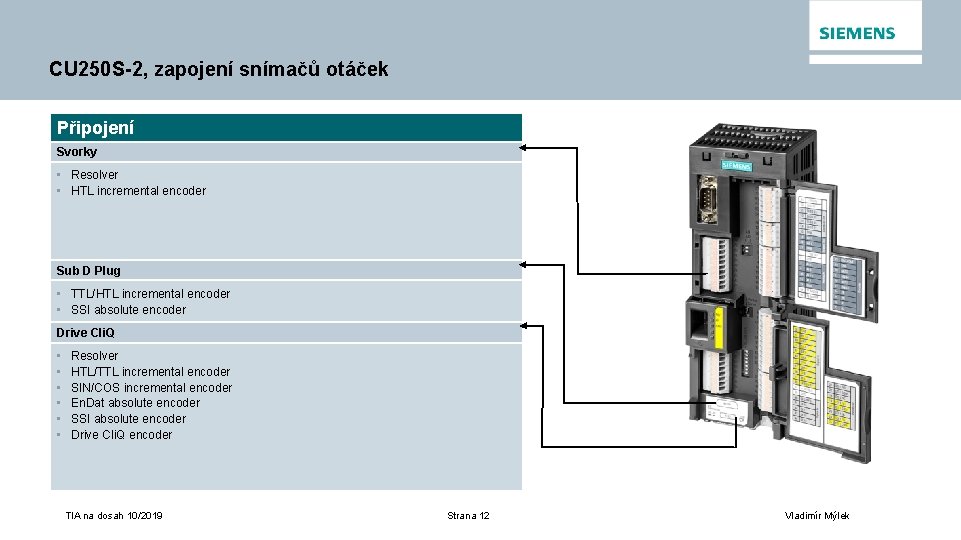

CU 250 S-2, zapojení snímačů otáček Připojení Svorky • Resolver • HTL incremental encoder Sub D Plug • TTL/HTL incremental encoder • SSI absolute encoder Drive Cli. Q • • • Resolver HTL/TTL incremental encoder SIN/COS incremental encoder En. Dat absolute encoder SSI absolute encoder Drive Cli. Q encoder TIA na dosah 10/2019 Strana 12 Vladimír Mýlek

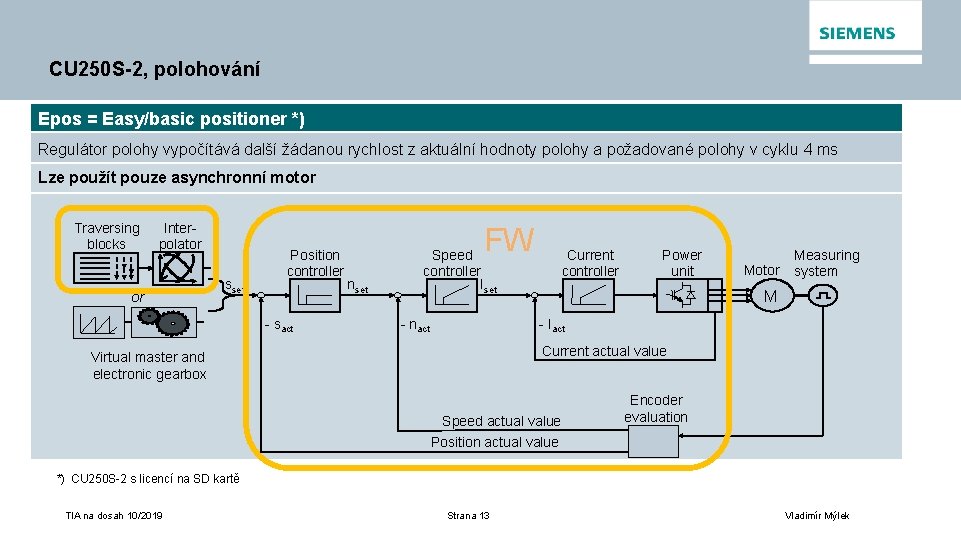

CU 250 S-2, polohování Epos = Easy/basic positioner *) Regulátor polohy vypočítává další žádanou rychlost z aktuální hodnoty polohy a požadované polohy v cyklu 4 ms Lze použít pouze asynchronní motor Traversing blocks Interpolator or sset Position controller - sact FW nset Speed controller Iset - nact Current controller Power unit Motor Measuring system M - Iact Current actual value Virtual master and electronic gearbox Speed actual value Position actual value Encoder evaluation *) CU 250 S-2 s licencí na SD kartě TIA na dosah 10/2019 Strana 13 Vladimír Mýlek

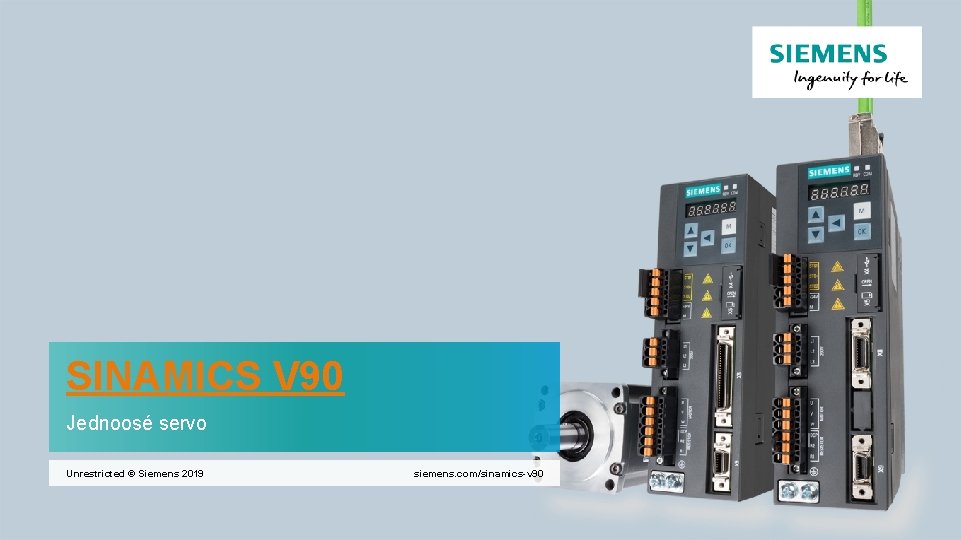

SINAMICS V 90 Jednoosé servo Unrestricted © Siemens 2019 siemens. com/sinamics-v 90

SINAMICS V 90 Jednoduchý servopohon s optimálním výkonem Měniče SINAMICS V 90 lze použít jen se servomotory 1 FL 6. Toto spojení zajistí perfektní spolupráci a umožní “plug-and-play” uvedení do provozu, optimální výkonost servosestavy, větší spolehlivost a rychlou integraci v SIMATIC PLC. § SINAMICS V 90 servoměnič (PTI nebo PN) § SIMOTICS S-1 FL 6 servomotor § SINAMICS V-ASSISTANT konfigurátor § MOTION CONNECT MC 300, § příslušenství: konektory, síťový filtr Navržen pro obecné servo aplikace, se zřetelem na nízké pořizovací náklady pro výrobce jednoúčelových strojů a systémové integrátory TIA na dosah 10/2019 Strana 15 Vladimír Mýlek Lukáš Drottner/ DF MC GMC

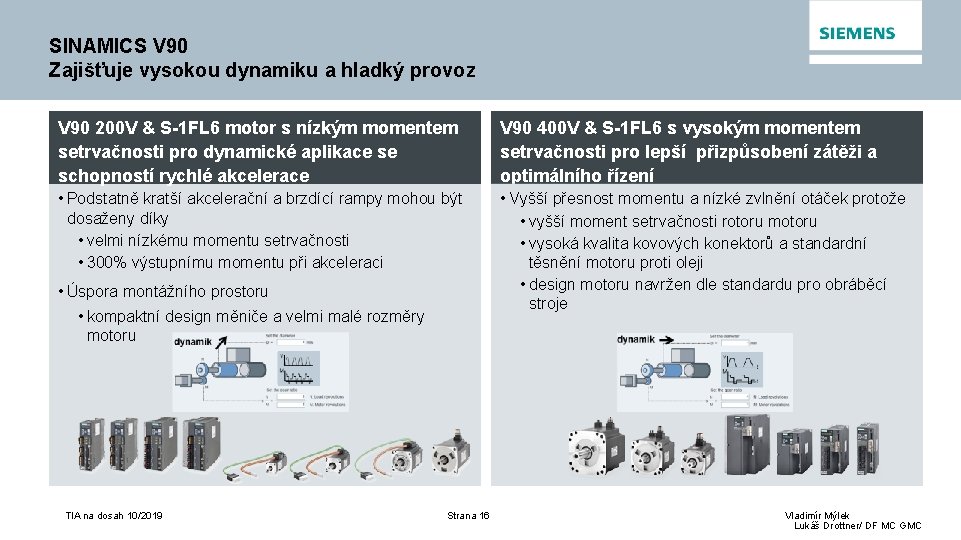

SINAMICS V 90 Zajišťuje vysokou dynamiku a hladký provoz V 90 200 V & S-1 FL 6 motor s nízkým momentem setrvačnosti pro dynamické aplikace se schopností rychlé akcelerace V 90 400 V & S-1 FL 6 s vysokým momentem setrvačnosti pro lepší přizpůsobení zátěži a optimálního řízení • Podstatně kratší akcelerační a brzdící rampy mohou být dosaženy díky • velmi nízkému momentu setrvačnosti • 300% výstupnímu momentu při akceleraci • Vyšší přesnost momentu a nízké zvlnění otáček protože • vyšší moment setrvačnosti rotoru motoru • vysoká kvalita kovových konektorů a standardní těsnění motoru proti oleji • design motoru navržen dle standardu pro obráběcí stroje • Úspora montážního prostoru • kompaktní design měniče a velmi malé rozměry motoru TIA na dosah 10/2019 Strana 16 Vladimír Mýlek Lukáš Drottner/ DF MC GMC

SINAMICS S 210 Jednoosé servo Unrestricted @ Siemens 2019 TIA na dosah 10/2019 www. siemens. com/sinamics-s 210 Strana 17 Vladimír Mýlek

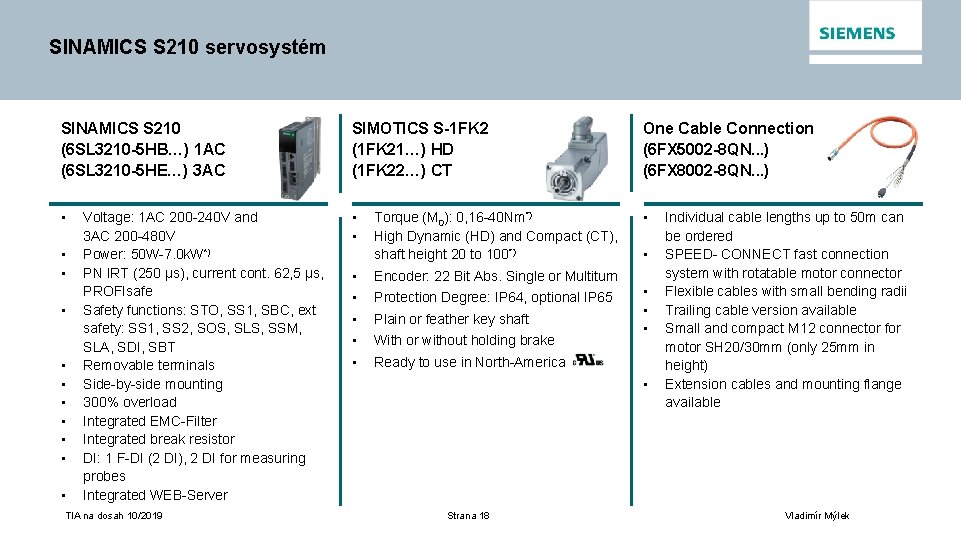

SINAMICS S 210 servosystém SINAMICS S 210 (6 SL 3210 -5 HB…) 1 AC (6 SL 3210 -5 HE…) 3 AC SIMOTICS S-1 FK 2 (1 FK 21…) HD (1 FK 22…) CT One Cable Connection (6 FX 5002 -8 QN. . . ) (6 FX 8002 -8 QN. . . ) • • • • Voltage: 1 AC 200 -240 V and 3 AC 200 -480 V Power: 50 W-7. 0 k. W*) PN IRT (250 µs), current cont. 62, 5 µs, PROFIsafe Safety functions: STO, SS 1, SBC, ext safety: SS 1, SS 2, SOS, SLS, SSM, SLA, SDI, SBT Removable terminals Side-by-side mounting 300% overload Integrated EMC-Filter Integrated break resistor DI: 1 F-DI (2 DI), 2 DI for measuring probes Integrated WEB-Server TIA na dosah 10/2019 • • • Torque (M 0): 0, 16 -40 Nm*) High Dynamic (HD) and Compact (CT), shaft height 20 to 100*) Encoder: 22 Bit Abs. Single or Multiturn Protection Degree: IP 64, optional IP 65 Plain or feather key shaft With or without holding brake • • Ready to use in North-America • Strana 18 Individual cable lengths up to 50 m can be ordered SPEED- CONNECT fast connection system with rotatable motor connector Flexible cables with small bending radii Trailing cable version available Small and compact M 12 connector for motor SH 20/30 mm (only 25 mm in height) Extension cables and mounting flange available Vladimír Mýlek

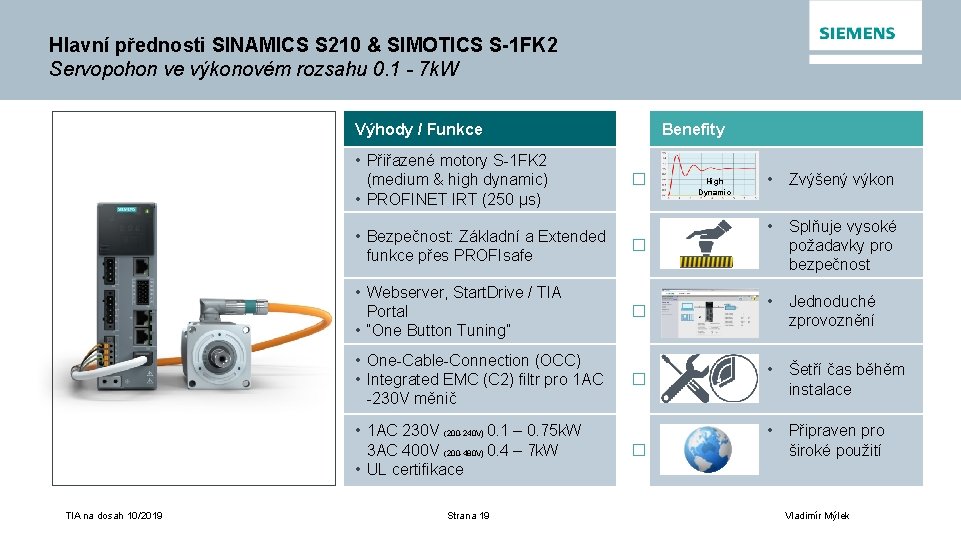

Hlavní přednosti SINAMICS S 210 & SIMOTICS S-1 FK 2 Servopohon ve výkonovém rozsahu 0. 1 - 7 k. W Výhody / Funkce • Přiřazené motory S-1 FK 2 (medium & high dynamic) • PROFINET IRT (250 µs) � High Dynamic • Zvýšený výkon • Bezpečnost: Základní a Extended funkce přes PROFIsafe � • Splňuje vysoké požadavky pro bezpečnost • Webserver, Start. Drive / TIA Portal • “One Button Tuning” � • Jednoduché zprovoznění • One-Cable-Connection (OCC) • Integrated EMC (C 2) filtr pro 1 AC -230 V měnič � • Šetří čas běhěm instalace • 1 AC 230 V (200 -240 V) 0. 1 – 0. 75 k. W 3 AC 400 V (200 -480 V) 0. 4 – 7 k. W • UL certifikace TIA na dosah 10/2019 Benefity Strana 19 � • Připraven pro široké použití Vladimír Mýlek

SINAMICS S 120 Flexibilní modulární měnič pro náročné jedno/víceosé aplikace Unrestricted © Siemens 2019 TIA na dosah 10/2019 www. siemens. com/sinamics-s 120 Strana 20 Vladimír Mýlek

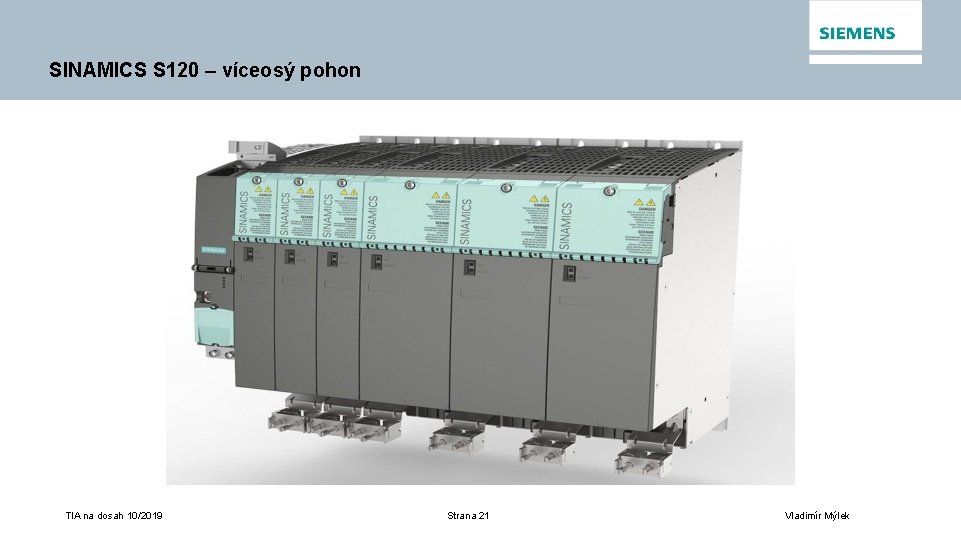

SINAMICS S 120 – víceosý pohon TIA na dosah 10/2019 Strana 21 Vladimír Mýlek

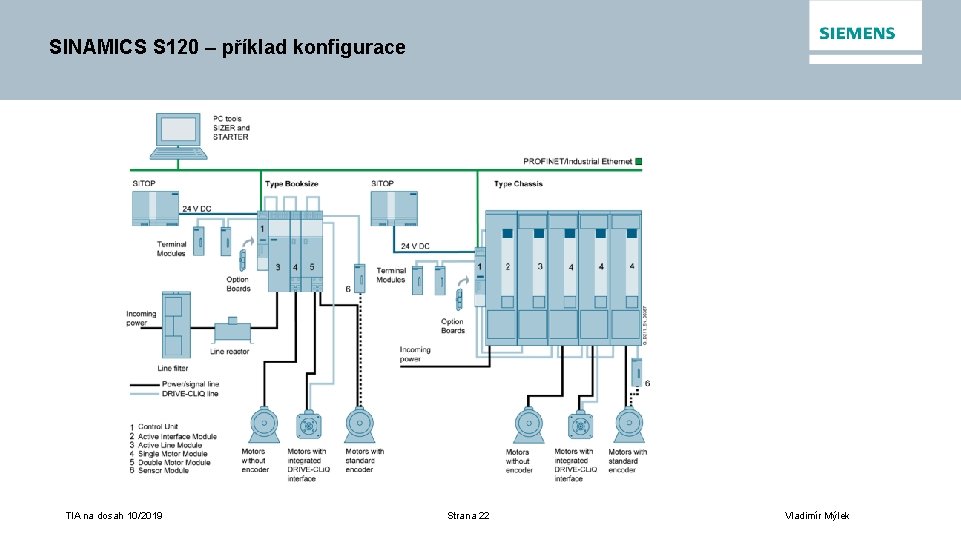

SINAMICS S 120 – příklad konfigurace TIA na dosah 10/2019 Strana 22 Vladimír Mýlek

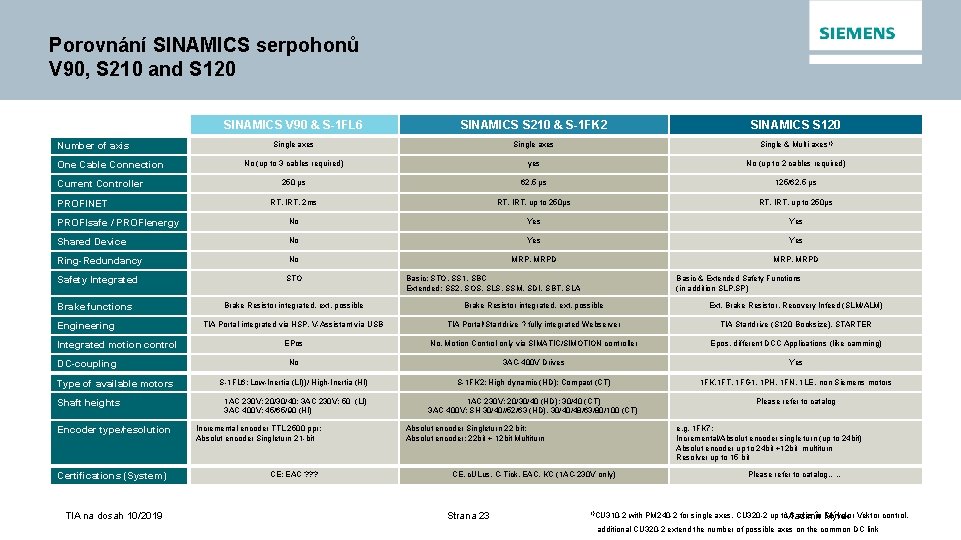

2 3 Porovnání SINAMICS serpohonů V 90, S 210 and S 120 SINAMICS V 90 & S-1 FL 6 SINAMICS S 210 & S-1 FK 2 SINAMICS S 120 Single axes Single & Multi axes 1) No (up to 3 cables required) yes No (up to 2 cables required) 250 µs 62, 5 µs 125/62, 5 µs RT, IRT, 2 ms RT, IRT, up to 250µs PROFIsafe / PROFIenergy No Yes Shared Device No Yes Ring-Redundancy No MRP, MRPD Safety Integrated STO Number of axis One Cable Connection Current Controller PROFINET Brake functions Engineering Integrated motion control DC-coupling Type of available motors Shaft heights Encoder type/resolution Certifications (System) TIA na dosah 10/2019 Brake Resistor integrated, ext. possible TIA Portal integrated via HSP, V-Assistant via USB Basic: STO, SS 1, SBC Extended: SS 2, SOS, SLS, SSM, SDI, SBT, SLA Basic & Extended Safety Functions (in addition SLP, SP) Brake Resistor integrated, ext. possible TIA Portal/Startdrive *) Ext. Brake Resistor, Recovery Infeed (SLM/ALM) fully integrated Webserver TIA Startdrive (S 120 Booksize), STARTER EPos No, Motion Control only via SIMATIC/SIMOTION controller Epos, different DCC Applications (like camming) No 3 AC-400 V Drives Yes S-1 FL 6: Low-Inertia (LI))/ High-Inertia (HI) S-1 FK 2: High dynamic (HD); Compact (CT) 1 FK, 1 FT, 1 FG 1, 1 PH, 1 FN, 1 LE , non Siemens motors 1 AC 230 V: 20/30/40; 3 AC 230 V: 50 (LI) 3 AC 400 V: 45/65/90 (HI) 1 AC 230 V: 20/30/40 (HD); 30/40 (CT) 3 AC 400 V: SH 30/40//52/63 (HD), 30/40/48/63/80/100 (CT) Please refer to catalog Incremental encoder TTL 2500 ppr; Absolut encoder Singleturn 21 -bit CE; EAC ? ? ? Absolut encoder Singleturn 22 bit; Absolut encoder: 22 bit + 12 bit Multiturn e. g. 1 FK 7: Incremental/Absolut encoder single turn (up to 24 bit) Absolut encoder up to 24 bit +12 bit multiturn Resolver up to 15 bit CE, c. ULus, C-Tick, EAC, KC (1 AC-230 V only) Strana 23 1)CU 310 -2 Please refer to catalog…… with PM 240 -2 for single axes, CU 320 -2 up to. Vladimír 6 axes in Mýlek Servo or Vektor control, additional CU 320 -2 extend the number of possible axes on the common DC link

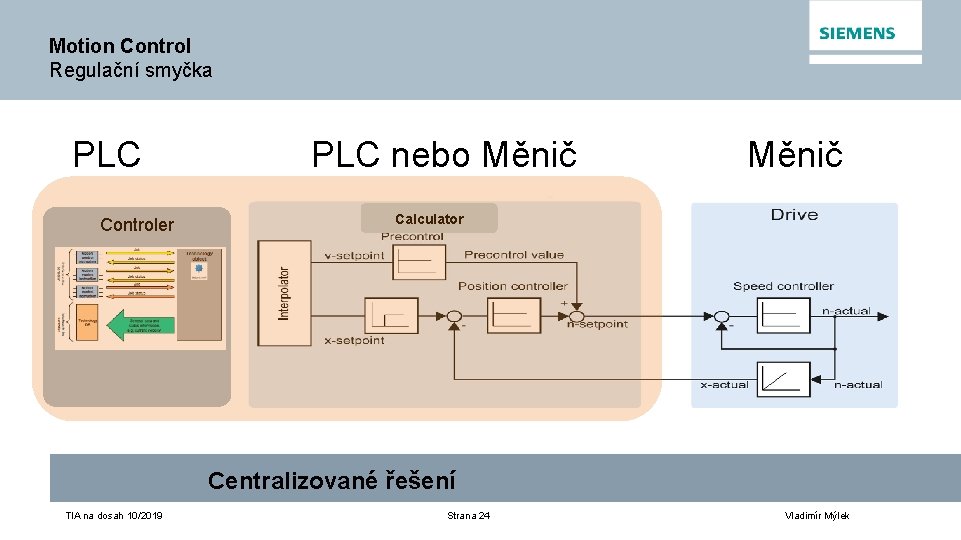

Motion Control Regulační smyčka PLC Controler PLC nebo Měnič Calculator Centralizované řešení TIA na dosah 10/2019 Strana 24 Vladimír Mýlek

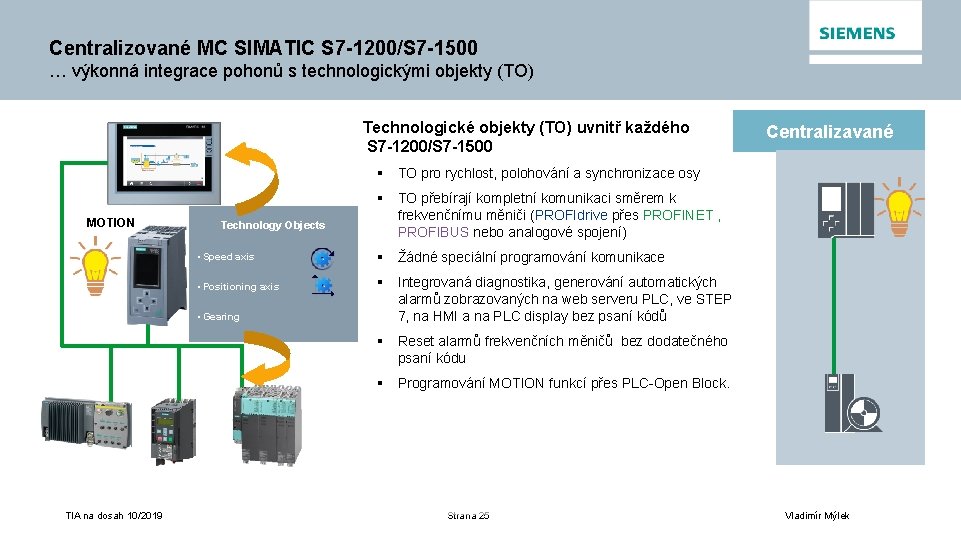

Centralizované MC SIMATIC S 7 -1200/S 7 -1500 … výkonná integrace pohonů s technologickými objekty (TO) Technologické objekty (TO) uvnitř každého S 7 -1200/S 7 -1500 Centralizavané § TO pro rychlost, polohování a synchronizace osy MOTION Technology Objects • Speed axis • Positioning axis • Gearing § TO přebírají kompletní komunikaci směrem k frekvenčnímu měniči (PROFIdrive přes PROFINET , PROFIBUS nebo analogové spojení) § Žádné speciální programování komunikace § Integrovaná diagnostika, generování automatických alarmů zobrazovaných na web serveru PLC, ve STEP 7, na HMI a na PLC display bez psaní kódů § Reset alarmů frekvenčních měničů bez dodatečného psaní kódu § Programování MOTION funkcí přes PLC-Open Block. TIA na dosah 10/2019 Strana 25 Vladimír Mýlek

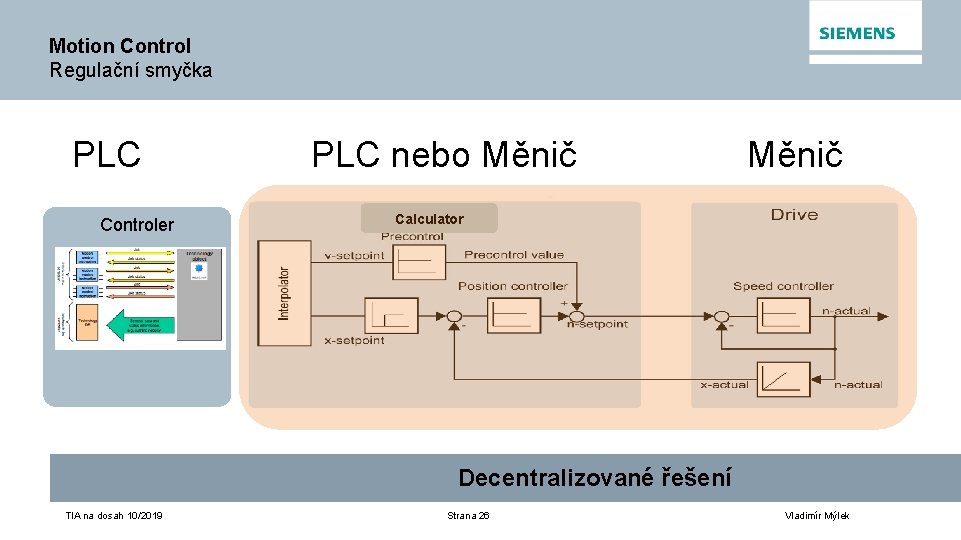

Motion Control Regulační smyčka PLC Controler PLC nebo Měnič Calculator Decentralizované řešení TIA na dosah 10/2019 Strana 26 Vladimír Mýlek

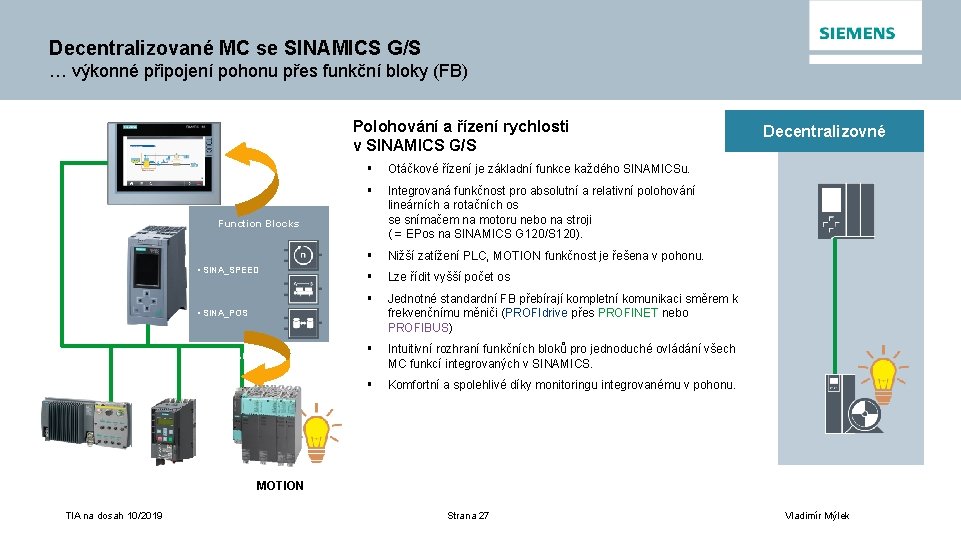

Decentralizované MC se SINAMICS G/S … výkonné připojení pohonu přes funkční bloky (FB) Polohování a řízení rychlosti v SINAMICS G/S § Otáčkové řízení je základní funkce každého SINAMICSu. § Integrovaná funkčnost pro absolutní a relativní polohování lineárních a rotačních os se snímačem na motoru nebo na stroji ( = EPos na SINAMICS G 120/S 120). § Nižší zatížení PLC, MOTION funkčnost je řešena v pohonu. § Lze řídit vyšší počet os § Jednotné standardní FB přebírají kompletní komunikaci směrem k frekvenčnímu měniči (PROFIdrive přes PROFINET nebo PROFIBUS) § Intuitivní rozhraní funkčních bloků pro jednoduché ovládání všech MC funkcí integrovaných v SINAMICS. § Komfortní a spolehlivé díky monitoringu integrovanému v pohonu. Function Blocks • SINA_SPEED • SINA_POS • SINA_PARA Decentralizovné MOTION TIA na dosah 10/2019 Strana 27 Vladimír Mýlek

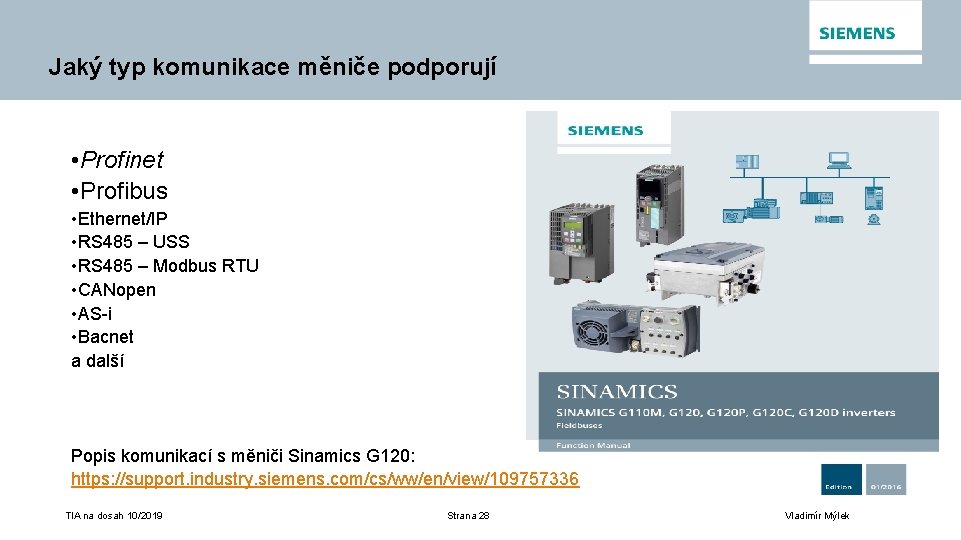

Jaký typ komunikace měniče podporují • Profinet • Profibus • Ethernet/IP • RS 485 – USS • RS 485 – Modbus RTU • CANopen • AS-i • Bacnet a další Popis komunikací s měniči Sinamics G 120: https: //support. industry. siemens. com/cs/ww/en/view/109757336 TIA na dosah 10/2019 Strana 28 Vladimír Mýlek

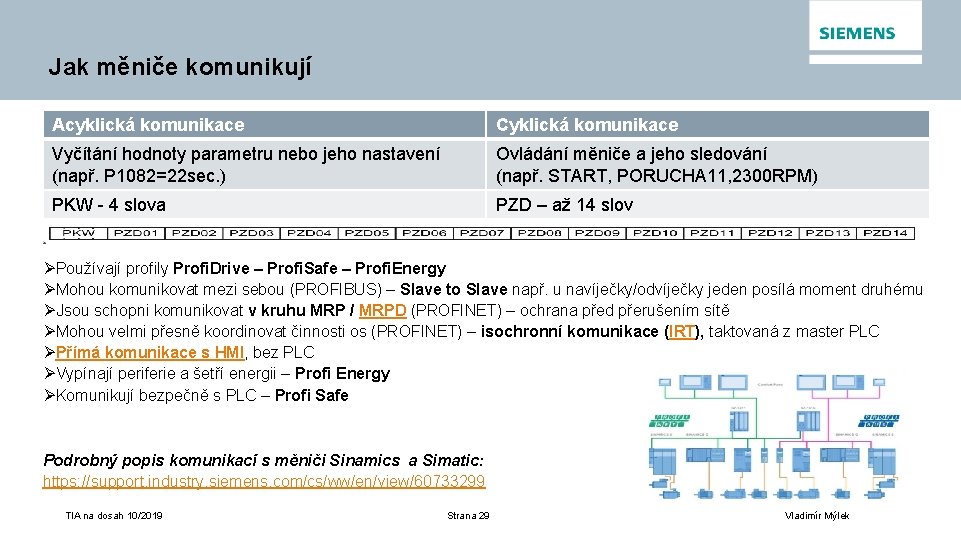

Jak měniče komunikují Acyklická komunikace Cyklická komunikace Vyčítání hodnoty parametru nebo jeho nastavení (např. P 1082=22 sec. ) Ovládání měniče a jeho sledování (např. START, PORUCHA 11, 2300 RPM) PKW - 4 slova PZD – až 14 slov ØPoužívají profily Profi. Drive – Profi. Safe – Profi. Energy ØMohou komunikovat mezi sebou (PROFIBUS) – Slave to Slave např. u navíječky/odvíječky jeden posílá moment druhému ØJsou schopni komunikovat v kruhu MRP / MRPD (PROFINET) – ochrana před přerušením sítě ØMohou velmi přesně koordinovat činnosti os (PROFINET) – isochronní komunikace (IRT), taktovaná z master PLC ØPřímá komunikace s HMI, bez PLC ØVypínají periferie a šetří energii – Profi Energy ØKomunikují bezpečně s PLC – Profi Safe Podrobný popis komunikací s měniči Sinamics a Simatic: https: //support. industry. siemens. com/cs/ww/en/view/60733299 TIA na dosah 10/2019 Strana 29 Vladimír Mýlek

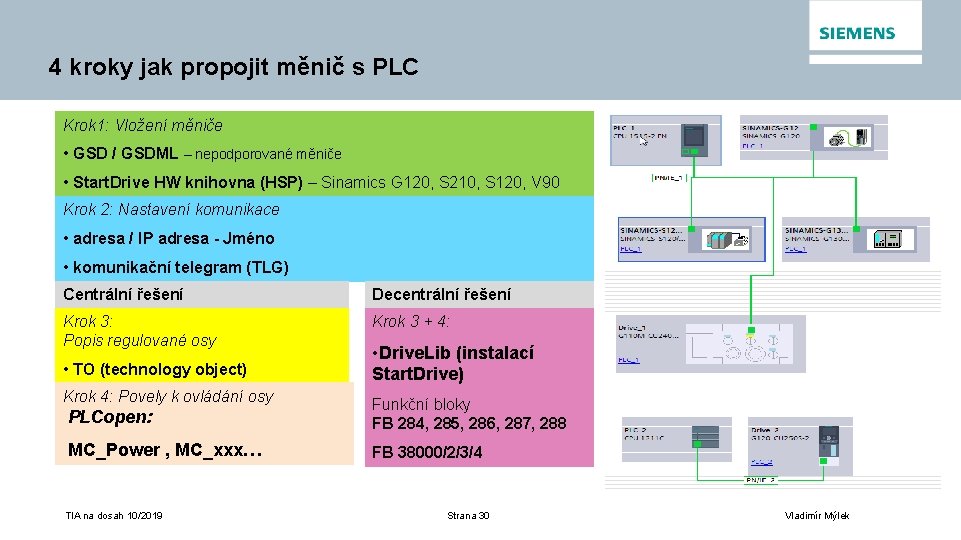

4 kroky jak propojit měnič s PLC Krok 1: Vložení měniče • GSD / GSDML – nepodporované měniče • Start. Drive HW knihovna (HSP) – Sinamics G 120, S 210, S 120, V 90 Krok 2: Nastavení komunikace • adresa / IP adresa - Jméno • komunikační telegram (TLG) Centrální řešení Decentrální řešení Krok 3: Popis regulované osy Krok 3 + 4: • TO (technology object) Krok 4: Povely k ovládání osy • Drive. Lib (instalací Start. Drive) PLCopen: Funkční bloky FB 284, 285, 286, 287, 288 MC_Power , MC_xxx… FB 38000/2/3/4 TIA na dosah 10/2019 Strana 30 Vladimír Mýlek

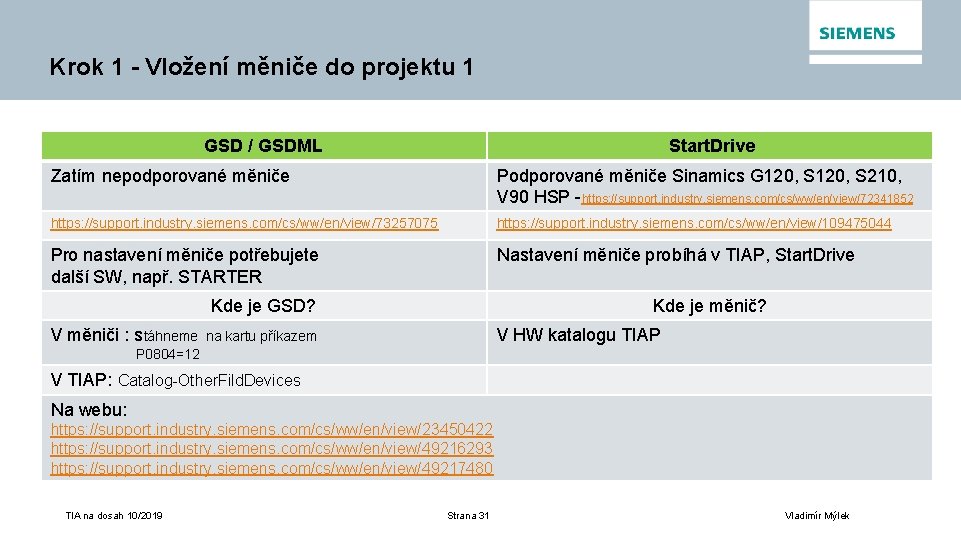

Krok 1 - Vložení měniče do projektu 1 GSD / GSDML Start. Drive Zatím nepodporované měniče Podporované měniče Sinamics G 120, S 210, V 90 HSP -https: //support. industry. siemens. com/cs/ww/en/view/72341852 https: //support. industry. siemens. com/cs/ww/en/view/73257075 https: //support. industry. siemens. com/cs/ww/en/view/109475044 Pro nastavení měniče potřebujete další SW, např. STARTER Nastavení měniče probíhá v TIAP, Start. Drive Kde je GSD? V měniči : stáhneme Kde je měnič? V HW katalogu TIAP na kartu příkazem P 0804=12 V TIAP: Catalog-Other. Fild. Devices Na webu: https: //support. industry. siemens. com/cs/ww/en/view/23450422 https: //support. industry. siemens. com/cs/ww/en/view/49216293 https: //support. industry. siemens. com/cs/ww/en/view/49217480 TIA na dosah 10/2019 Strana 31 Vladimír Mýlek

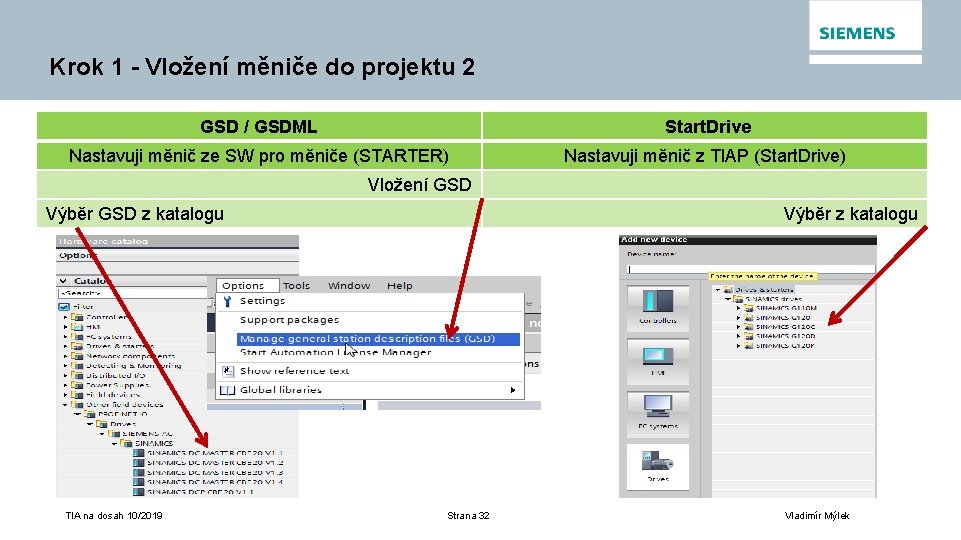

Krok 1 - Vložení měniče do projektu 2 GSD / GSDML Start. Drive Nastavuji měnič ze SW pro měniče (STARTER) Nastavuji měnič z TIAP (Start. Drive) Vložení GSD Výběr GSD z katalogu TIA na dosah 10/2019 Výběr z katalogu Strana 32 Vladimír Mýlek

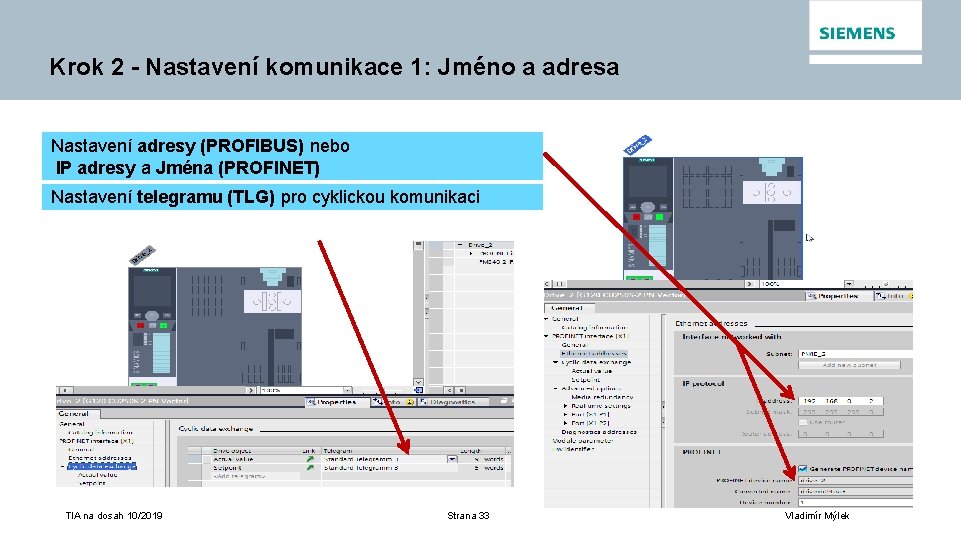

Krok 2 - Nastavení komunikace 1: Jméno a adresa Nastavení adresy (PROFIBUS) nebo IP adresy a Jména (PROFINET) Nastavení telegramu (TLG) pro cyklickou komunikaci TIA na dosah 10/2019 Strana 33 Vladimír Mýlek

Krok 2 - Nastavení komunikace 2 - Telegramy pro bezpečnostní funkce (safety integrated) Telegramy pro řízení polohy Telegramy pro řízení otáček Knihovna telegramů S 120: https: //support. industry. siemens. com/cs/ww/en/view/109771803 Knihovna telegramů G 120: https: //support. industry. siemens. com/cs/ww/en/view/109757336 TIA na dosah 10/2019 Strana 34 Vladimír Mýlek

Krok 3 – Výběr řešení TO Drive. Lib Technologické objekty Funkční bloky Centrální řešení Decentrální řešení Jsou součástí TIAP a popisují vlastnosti osy (pohonu). Každé PLC má jiné TO. Je nutno je stáhnout z webu jako FB Popis je v přiložené zprávě. https: //support. industry. siemens. com/cs/ww/en/view/109475044 Celé nastavení probíhá v TIAP pomocí grafických menu, které usnadní nastavení. Nastavení v TIAP nemá grafické rozhraní Podrobně je popsáno v přiloženém projektu a lze ho následně upravit. Náročnější na prostředky v PLC Méně náročné na prostředky PLC Velmi vhodné pro centrální řízení polohování. Celosvětově známé, jednoduchá komunikace, složitější bloky. TIA na dosah 10/2019 Strana 35 Vladimír Mýlek

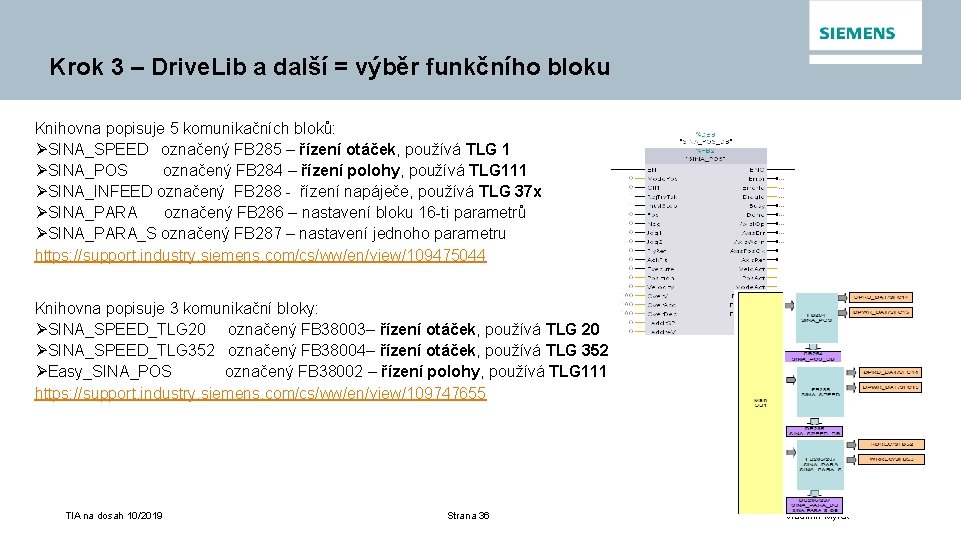

Krok 3 – Drive. Lib a další = výběr funkčního bloku Knihovna popisuje 5 komunikačních bloků: ØSINA_SPEED označený FB 285 – řízení otáček, používá TLG 1 ØSINA_POS označený FB 284 – řízení polohy, používá TLG 111 ØSINA_INFEED označený FB 288 - řízení napáječe, používá TLG 37 x ØSINA_PARA označený FB 286 – nastavení bloku 16 -ti parametrů ØSINA_PARA_S označený FB 287 – nastavení jednoho parametru https: //support. industry. siemens. com/cs/ww/en/view/109475044 Knihovna popisuje 3 komunikační bloky: ØSINA_SPEED_TLG 20 označený FB 38003– řízení otáček, používá TLG 20 ØSINA_SPEED_TLG 352 označený FB 38004– řízení otáček, používá TLG 352 ØEasy_SINA_POS označený FB 38002 – řízení polohy, používá TLG 111 https: //support. industry. siemens. com/cs/ww/en/view/109747655 TIA na dosah 10/2019 Strana 36 Vladimír Mýlek

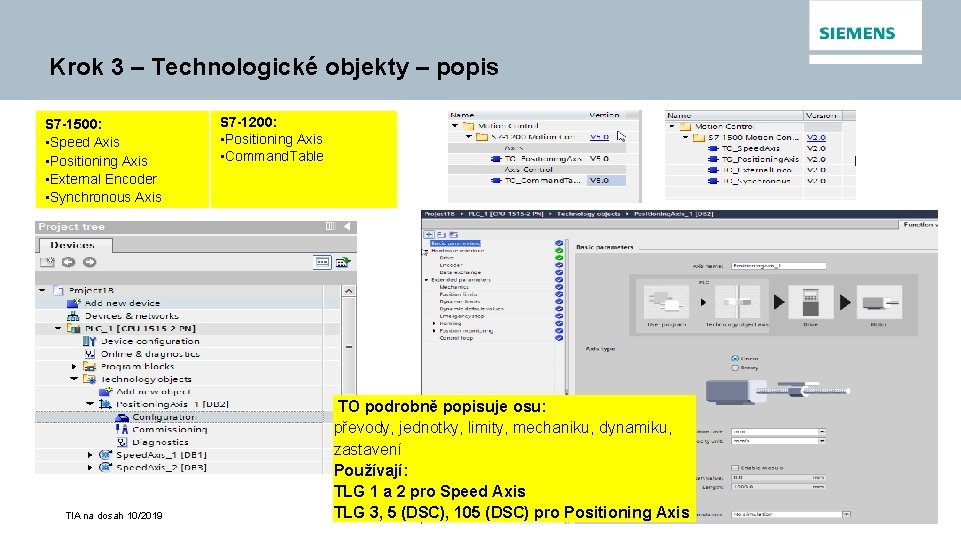

Krok 3 – Technologické objekty – popis S 7 -1500: • Speed Axis • Positioning Axis • External Encoder • Synchronous Axis TIA na dosah 10/2019 S 7 -1200: • Positioning Axis • Command. Table TO podrobně popisuje osu: převody, jednotky, limity, mechaniku, dynamiku, zastavení Používají: TLG 1 a 2 pro Speed Axis TLG 3, 5 (DSC), Strana 10537(DSC) pro Positioning Axis Vladimír Mýlek

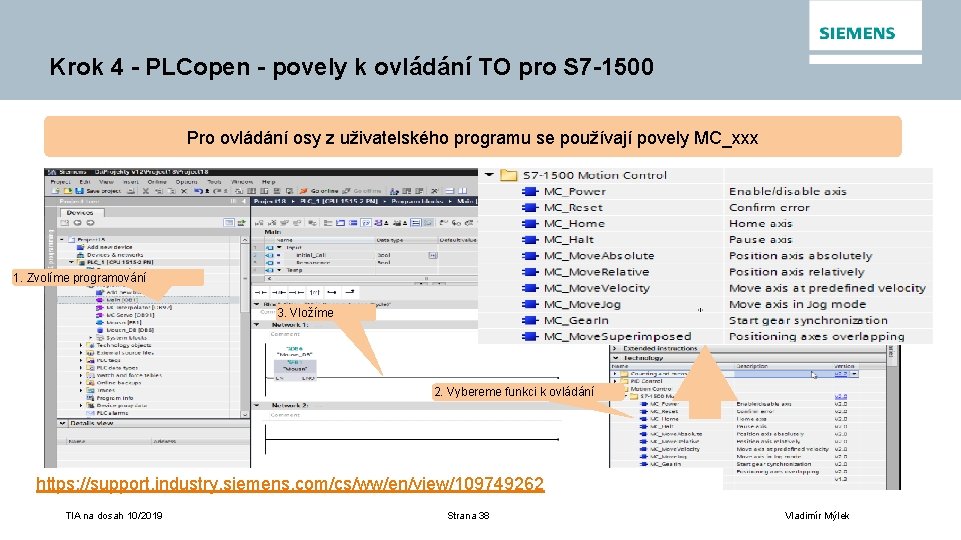

Krok 4 - PLCopen - povely k ovládání TO pro S 7 -1500 Pro ovládání osy z uživatelského programu se používají povely MC_xxx 1. Zvolíme programování 3. Vložíme 2. Vybereme funkci k ovládání https: //support. industry. siemens. com/cs/ww/en/view/109749262 TIA na dosah 10/2019 Strana 38 Vladimír Mýlek

Krok 4 - PLCopen – povely k ovládání TO pro S 7 -1200 Pro ovládání osy z uživatelského programu se používají povely MC_xxx 1. Zvolíme programování 3. Vložíme 2. Vybereme funkci k ovládání https: //support. industry. siemens. com/cs/ww/en/view/109754206 TIA na dosah 10/2019 Strana 39 Vladimír Mýlek

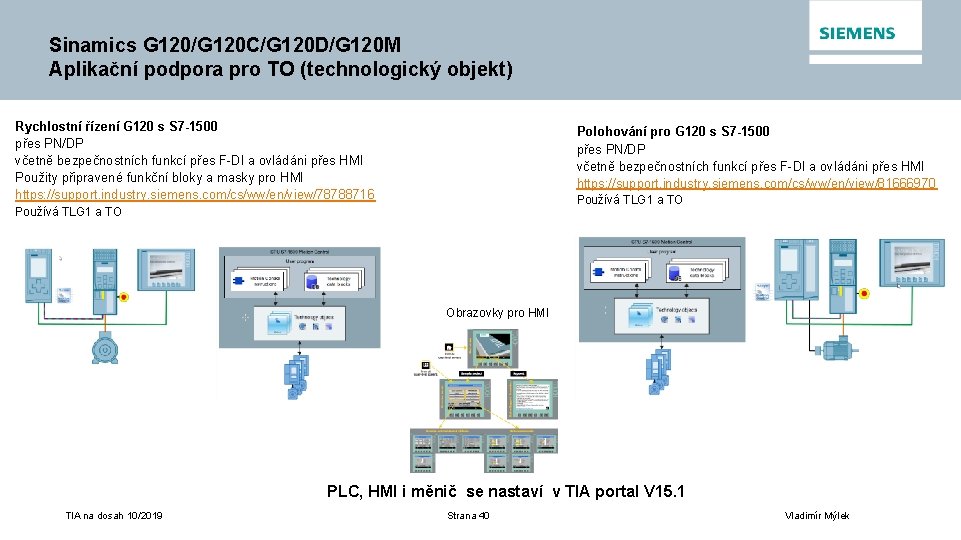

Sinamics G 120/G 120 C/G 120 D/G 120 M Aplikační podpora pro TO (technologický objekt) Rychlostní řízení G 120 s S 7 -1500 přes PN/DP včetně bezpečnostních funkcí přes F-DI a ovládáni přes HMI Použity připravené funkční bloky a masky pro HMI https: //support. industry. siemens. com/cs/ww/en/view/78788716 Polohování pro G 120 s S 7 -1500 přes PN/DP včetně bezpečnostních funkcí přes F-DI a ovládáni přes HMI https: //support. industry. siemens. com/cs/ww/en/view/81666970 Používá TLG 1 a TO Obrazovky pro HMI PLC, HMI i měnič se nastaví v TIA portal V 15. 1 TIA na dosah 10/2019 Strana 40 Vladimír Mýlek

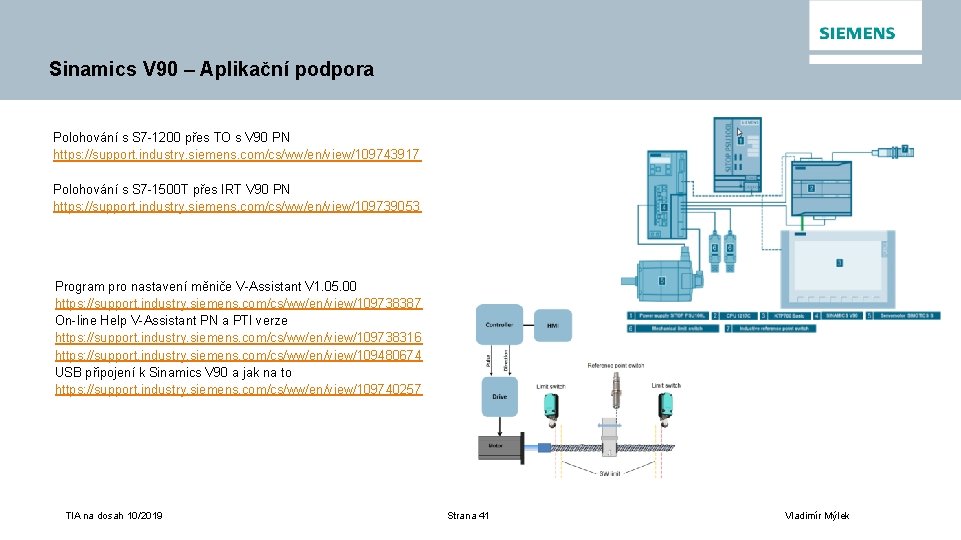

Sinamics V 90 – Aplikační podpora Polohování s S 7 -1200 přes TO s V 90 PN https: //support. industry. siemens. com/cs/ww/en/view/109743917 Polohování s S 7 -1500 T přes IRT V 90 PN https: //support. industry. siemens. com/cs/ww/en/view/109739053 Program pro nastavení měniče V-Assistant V 1. 05. 00 https: //support. industry. siemens. com/cs/ww/en/view/109738387 On-line Help V-Assistant PN a PTI verze https: //support. industry. siemens. com/cs/ww/en/view/109738316 https: //support. industry. siemens. com/cs/ww/en/view/109480674 USB připojení k Sinamics V 90 a jak na to https: //support. industry. siemens. com/cs/ww/en/view/109740257 TIA na dosah 10/2019 Strana 41 Vladimír Mýlek

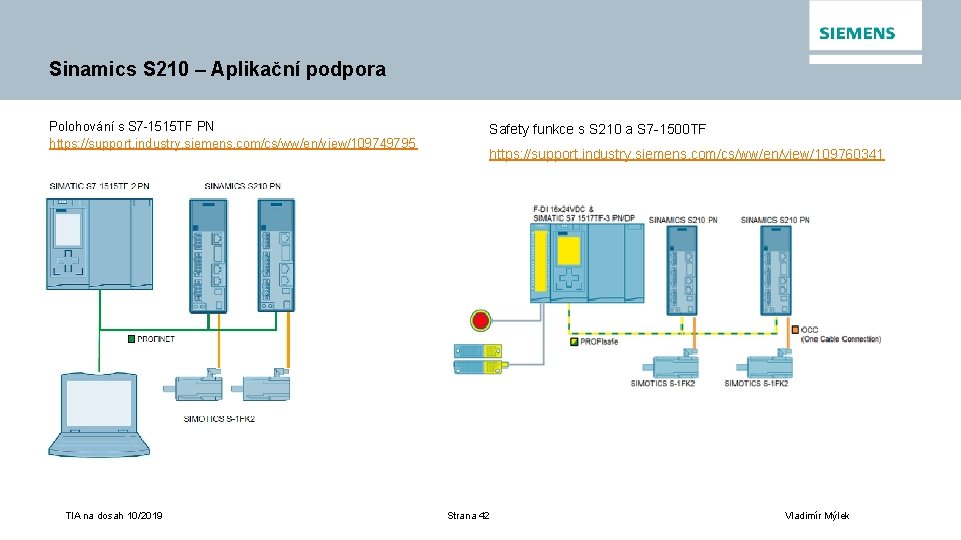

Sinamics S 210 – Aplikační podpora Polohování s S 7 -1515 TF PN https: //support. industry. siemens. com/cs/ww/en/view/109749795 TIA na dosah 10/2019 Safety funkce s S 210 a S 7 -1500 TF https: //support. industry. siemens. com/cs/ww/en/view/109760341 Strana 42 Vladimír Mýlek

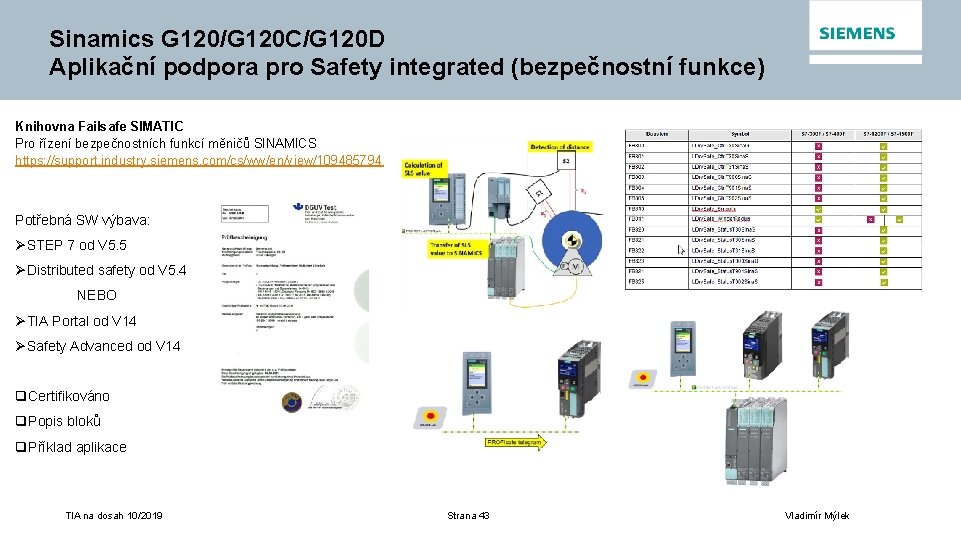

Sinamics G 120/G 120 C/G 120 D Aplikační podpora pro Safety integrated (bezpečnostní funkce) Knihovna Failsafe SIMATIC Pro řízení bezpečnostních funkcí měničů SINAMICS https: //support. industry. siemens. com/cs/ww/en/view/109485794 Potřebná SW výbava: ØSTEP 7 od V 5. 5 ØDistributed safety od V 5. 4 NEBO ØTIA Portal od V 14 ØSafety Advanced od V 14 q. Certifikováno q. Popis bloků q. Příklad aplikace TIA na dosah 10/2019 Strana 43 Vladimír Mýlek
