Đề tài : CÁC THIẾT BỊ VẬN CHUYỂN TRONG X Y DỰNG Nhóm 8 : 1. Lục Hiệp Tín 2. Vương Lập Toàn 3. Vũ Huỳnh Trang 4. Tạ Thùy Trang 5. Bùi Phương Trinh 6. Huỳnh Minh Trí MSSV 80302858 80302914 80302943 80302938 80302979 80302991
CHỨC NĂNG n n Thiết bị vận chuyển là các thiết bị được sử dụng để vận chuyển các vật liệu có kích thước khác nhau, hình dáng khác nhau Tùy theo nhu cầu sử dụng mà thiết bị vận chuyển có nhiều loại :
n n n 1. BĂNG TẢI VÀ XÍCH TẢI 2. THIẾT BỊ VẬN CHUYỂN VÍT 3. THIẾT BỊ VẬN CHUYỂN GẦU 4. THIẾT BỊ VẬN CHUYỂN KHÍ NÉN 5. HỆ THỐNG CẦU TRỤC 6. HỆ THỐNG D Y CHUYỀN LIÊN TỤC
BĂNG TẢI VÀ XÍCH TẢI
BĂNG TẢI NGANG
n n n Model SL dùng để vận chuyển những vật liệu có nhiệt độ cao hay vận chuyển những vật liệu qua các khu gia nhiệt để làm khô HEAVY-DUTY HORIZONTAL SLAT CONVEYOR MODEL SL
n Sơ đồ băng tải MODEL SL
BĂNG TẢI ĐỨNG n FAM Vertical Conveyors
BĂNG TẢI ĐƯỜNG ỐNG
XÍCH TẢI

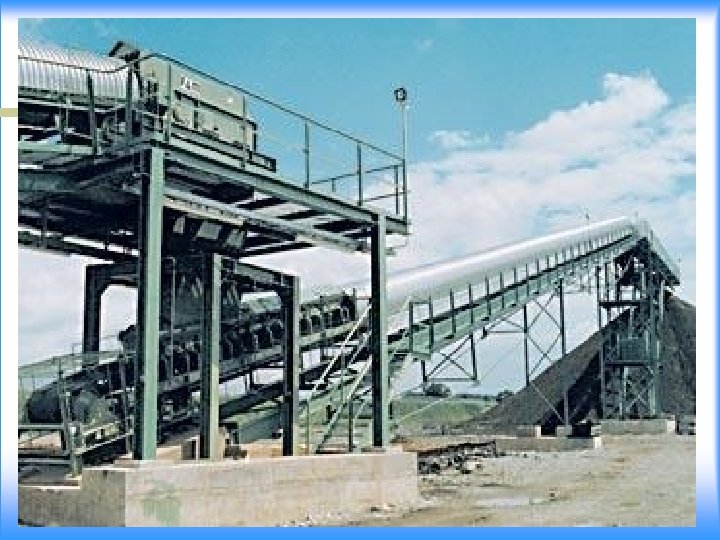

Long distance conveyors
THIẾT BỊ VẬN CHUYỂN GẦU
Thiết bị gầu tại công trường

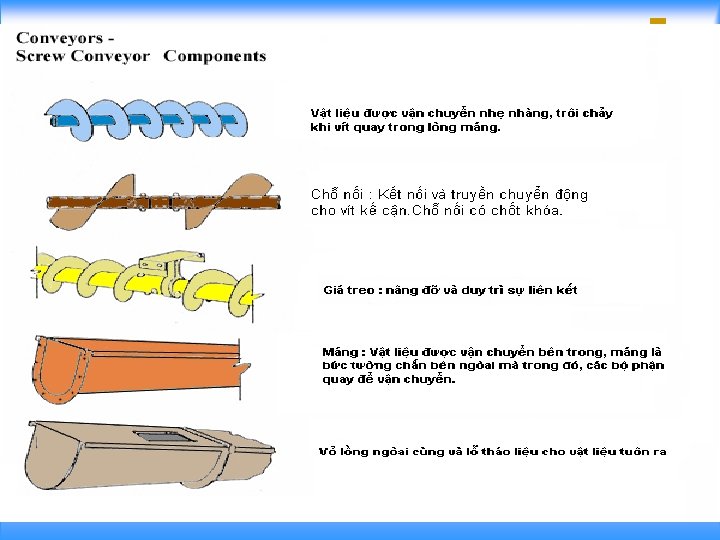

THIẾT BỊ VẬN CHUYỂN VÍT A: Hệ thống vít (dạng lò xo xoắn đinh ốc) B: Chỗ gá lắp, nối C: Giá treo, đỡ D : Phần đáy máng E : Máng, vỏ bao phủ bên ngòai F : Vành đỡ H : Chân đỡ G: Chân và ống tháo liệu
n n n Băng tải vít đa năng ( flexible screw compressor) : là dạng băng tải xoắn lò xo, xoắn đinh ốc. Gồm có 1 lò xo thép (stainless steel) được che bởi ống nhựa cứng hoặc ống thép cứng và được dẫn động bằng động cơ điện , thông thường được đặt ở gần cửa vật liệu ra của đường vận chuyển vít. Vật liệu được nạp vào qua phễu, phễu được nối với máng. Vật liệu được đưa vào trong hệ thống. Vít xoay trong ống, vật liệu len vào những vít xoắn và từ từ được đưa ra ngòai. Vít xoắn được thiết kế luôn tự giữ trục quay của nó (self_centres) , tạo khỏang cách với thành ống đủ để cho các hạt nhỏ chảy qua mà không găy tắc nghẽn vật liệu khi vận chuyển trong ống.

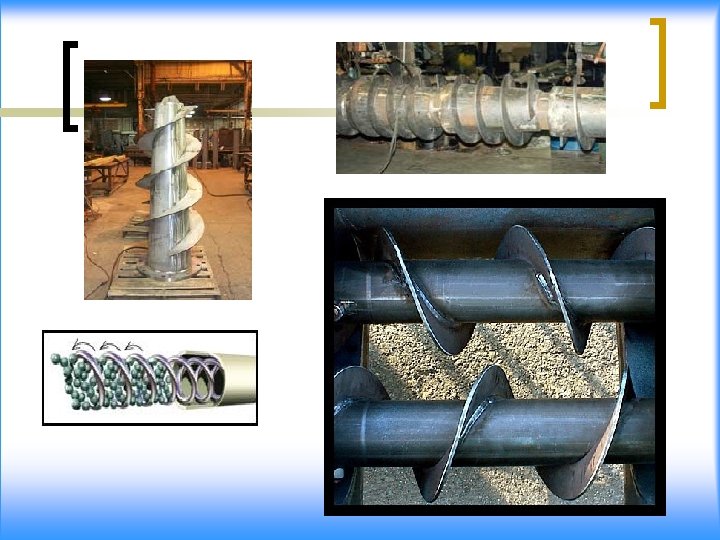

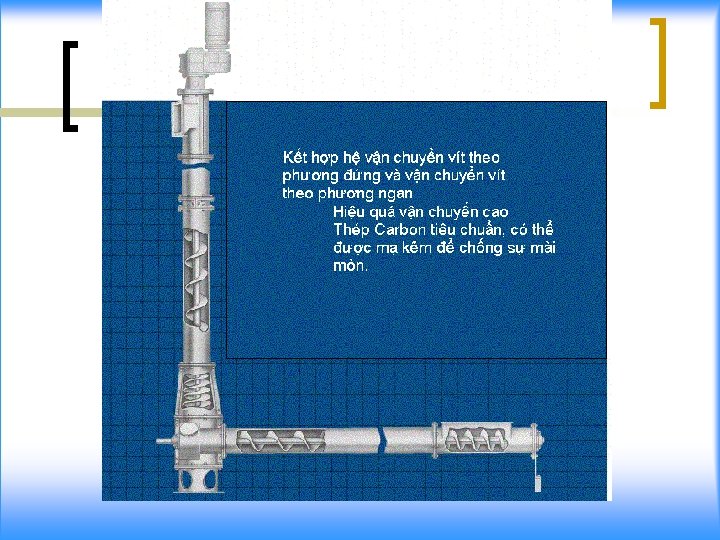

Thiết bị vận chuyển vít
THIẾT BỊ VẬN CHUYỂN KHÍ NÉN
Nguyên lý hoạt động : n n Vận chuyển bằng khí nén dựa trên nguyên tắc khí lực học. Dùng các ống để truyền áp lực từ bơm sang công cụ. Không khí nén được dùng để truyền động cho piston của động cơ hoặc tuabin

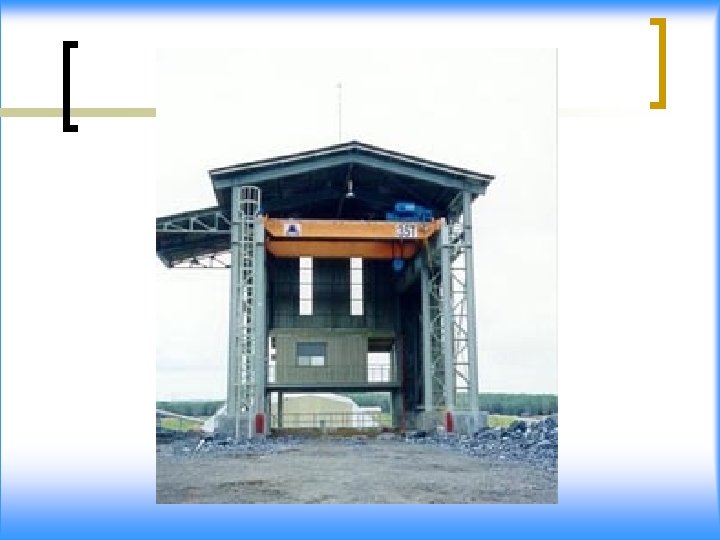

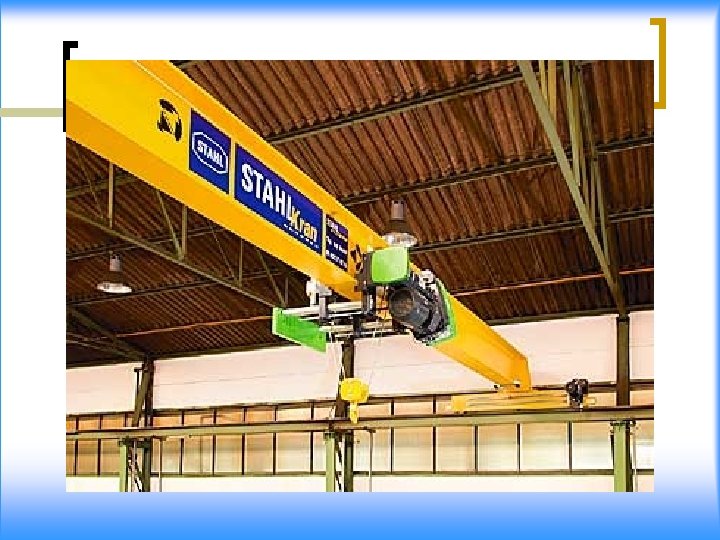

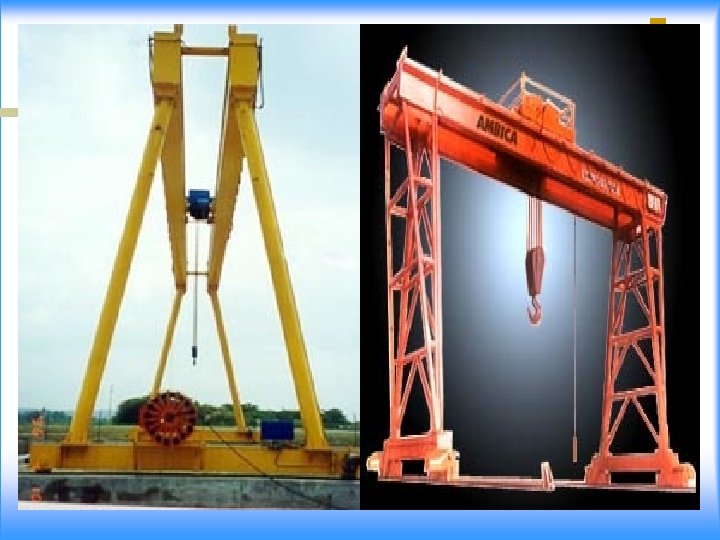

HỆ THỐNG CẦU TRỤC
HỆ THỐNG D Y CHUYỀN LIÊN TỤC
Giai đoạn cuối của hệ thống dây chuyền liên tục
Địa chỉ tham khảo n n n n n http: //www_mtcworldwide_com-images-_food. FOOD_mtcs 1614_jpg http: //www. reinkeandschomann. com http: //www. machineryandequipment. com http: //www. atserve. co. uk http: //www. fuelsforschools. org http: //www. mtcworldwide. com http: //www. crifi. com http: //www. indiaindustry. com http: //www. directindustry. com
n n CH N THÀNH CÁM ƠN CÁC BẠN ĐÃ QUAN T M THEO DÕI. TRONG QUÁ TRÌNH THỰC HIỆN, NẾU CÓ CHI SAI SÓT RẤT MONG ĐƯỢC SỰ ĐÓNG GÓP Ý KIẾN CỦA CÁC BẠN.
