THYRISTOR

Daftar Isi 1. 2. 3. 4. 5. 6. 7. Pengertian Thyristor Fungsi Thyristor Jenis Thyristor SCR Fungsi SCR Simbol SCR Cara menentukan kaki SCR

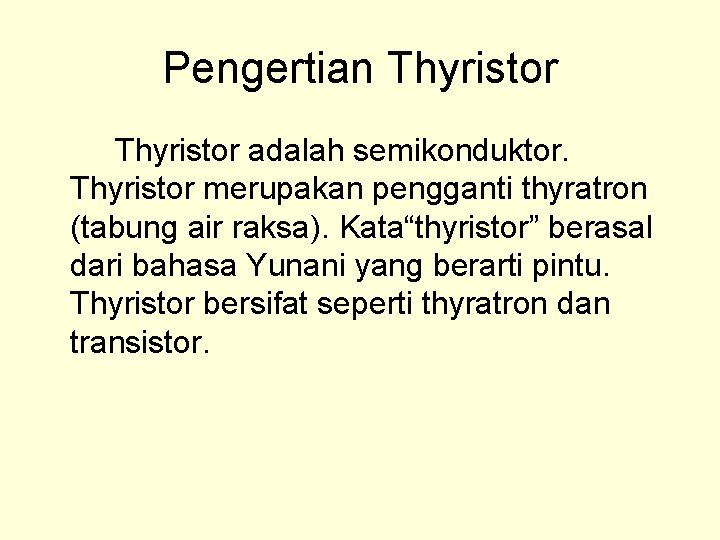

Pengertian Thyristor adalah semikonduktor. Thyristor merupakan pengganti thyratron (tabung air raksa). Kata“thyristor” berasal dari bahasa Yunani yang berarti pintu. Thyristor bersifat seperti thyratron dan transistor.

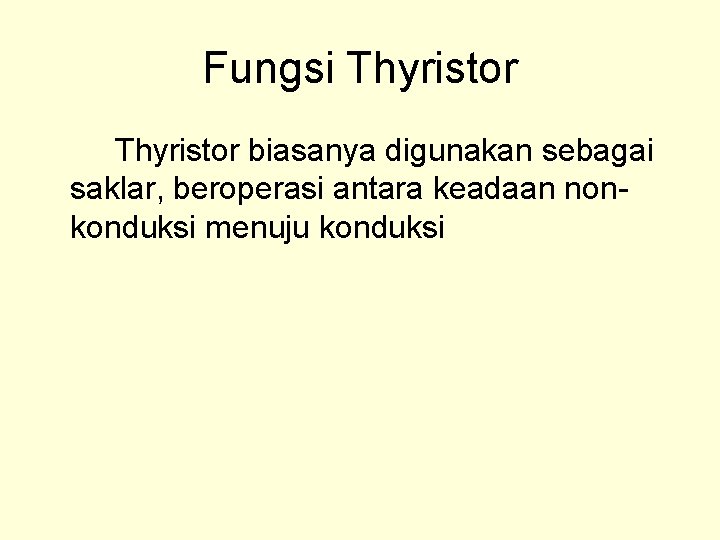

Fungsi Thyristor biasanya digunakan sebagai saklar, beroperasi antara keadaan nonkonduksi menuju konduksi

Silicon Controlled Rectifiers

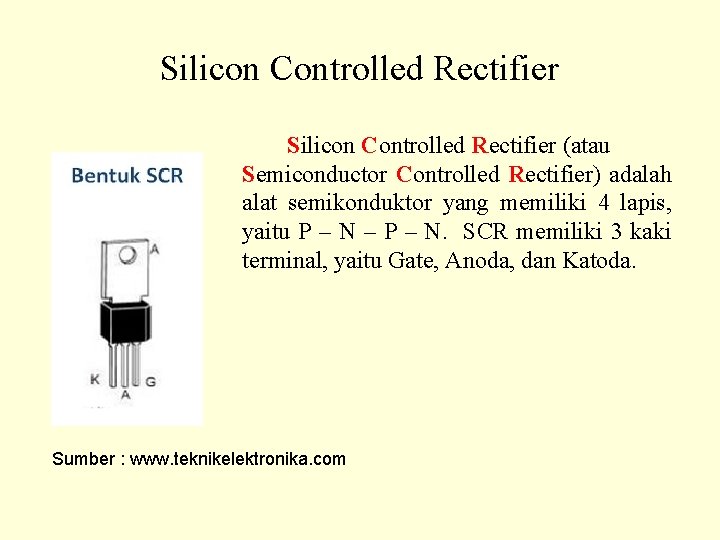

Silicon Controlled Rectifier (atau Semiconductor Controlled Rectifier) adalah alat semikonduktor yang memiliki 4 lapis, yaitu P – N – P – N. SCR memiliki 3 kaki terminal, yaitu Gate, Anoda, dan Katoda. Sumber : www. teknikelektronika. com

Fungsi SCR memiliki beberapa fungsi, diantaranya: 1. Memiliki kemampuan untuk mengendalikan tegangan daya yang relatif tinggi dalam suatu perangkat kecil (controller) 2. Sebagai saklar solid state arus searah (switching)

Simbol SCR Struktur SCR terbentuk dari 2 buah junction, yaitu PNP dan NPN

Cara Menentukan Kaki SCR Probe merah = kaki katoda Probe hitam= kaki gate Sumber : www. caratekno. com

Cara Kerja SCR 1. SCR memerlukan tegangan positif pada terminal Gate untuk mengaktifkannya (trigger). 2. SCR akan mengalirkan arus listrik dari anoda menuju katoda. 3. SCR akan tetap “on” meskipun trigger dilepaskan. 4. SCR dapat di ”off” kan dengan cara menurunkan arus forward bias anoda-katoda.

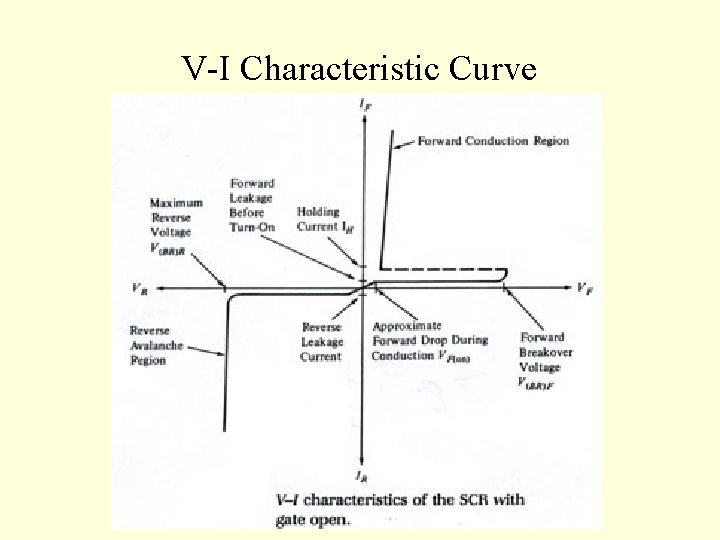

V-I Characteristic Curve
