Thevenin 1883 ve Norton 1926 Teoremleri Ama Lineer

Thevenin (1883) ve Norton (1926) Teoremleri Amaç: Lineer, zamanla değişmeyen çok uçlu, iki uçlu direnç kapasite endüktans ve bağımsız akım ve gerilim kaynaklarından oluşmuş bir N 1 -kapılısının basit bir eşdeğerini elde etmek. Thevenin Eşdeğeri: I I ZTH + + N + _ VTH V 1 -Kapılısı V _ _ ZTH Thevenin eşdeğer empedansı I Devredeki tüm bağımsız kaynaklar devre dışı iken 1 -1’ uçlarından görülen eşdeğer empedans + _ VTH V VTH Açık devre gerilimi _ 1 -1’ uçları açık devre iken 1 -1’ uçları arasındaki gerilim Thevenin Teorem: N 1 -kapılısının uçlarına i değerinde bir akım kaynağı bağlandığında tüm Ideğerleri için tek çözümü varsa ( tek V değeri belirlenebiliyorsa) Thevenin eşdeğeri vardır. +

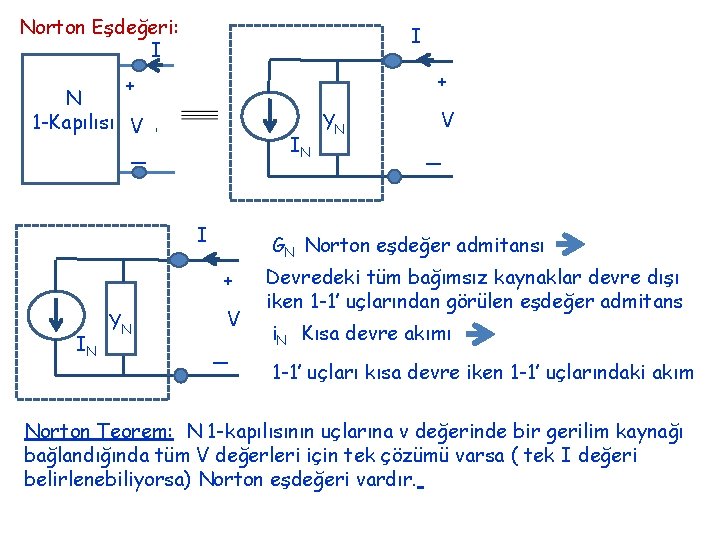

Norton Eşdeğeri: I I + + N 1 -Kapılısı V IN _ I IN V _ GN Norton eşdeğer admitansı + YN YN V _ Devredeki tüm bağımsız kaynaklar devre dışı iken 1 -1’ uçlarından görülen eşdeğer admitans i. N Kısa devre akımı 1 -1’ uçları kısa devre iken 1 -1’ uçlarındaki akım Norton Teorem: N 1 -kapılısının uçlarına v değerinde bir gerilim kaynağı bağlandığında tüm V değerleri için tek çözümü varsa ( tek I değeri belirlenebiliyorsa) Norton eşdeğeri vardır.

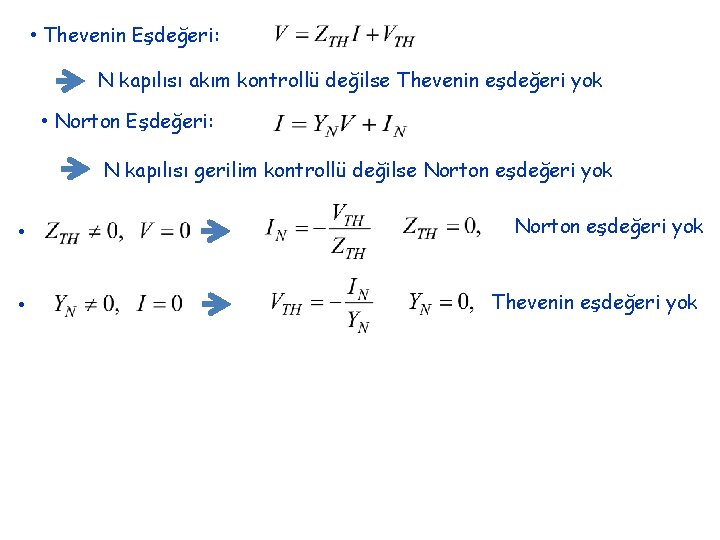

• Thevenin Eşdeğeri: N kapılısı akım kontrollü değilse Thevenin eşdeğeri yok • Norton Eşdeğeri: N kapılısı gerilim kontrollü değilse Norton eşdeğeri yok • Thevenin eşdeğeri yok

SSH’de Devre Fonksiyonları + V 1 IS _ N Lineer zamanla değişmeyen elemanlar Vdk ‘nın Is fazörü sabit iken w ile değişimi nasıldır? ve (jw)’nın reel katsayılı çok terimlileri Sadece N devresine bağlı, Is ‘den bağımsız.

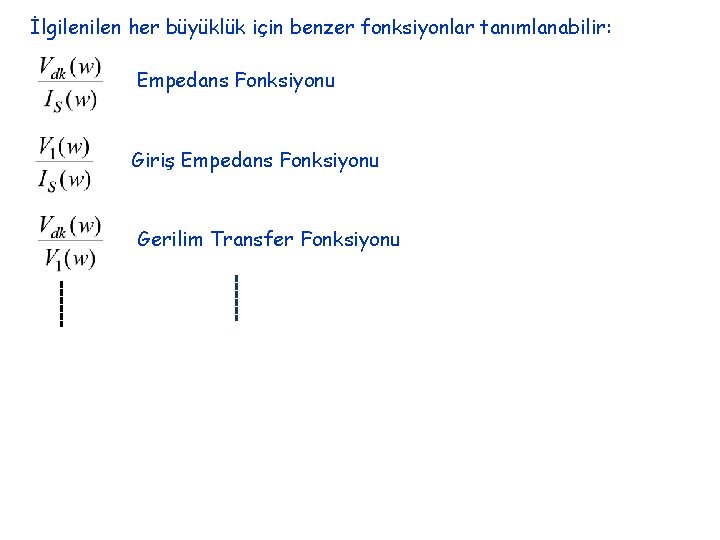

İlgilen her büyüklük için benzer fonksiyonlar tanımlanabilir: Empedans Fonksiyonu Giriş Empedans Fonksiyonu Gerilim Transfer Fonksiyonu
