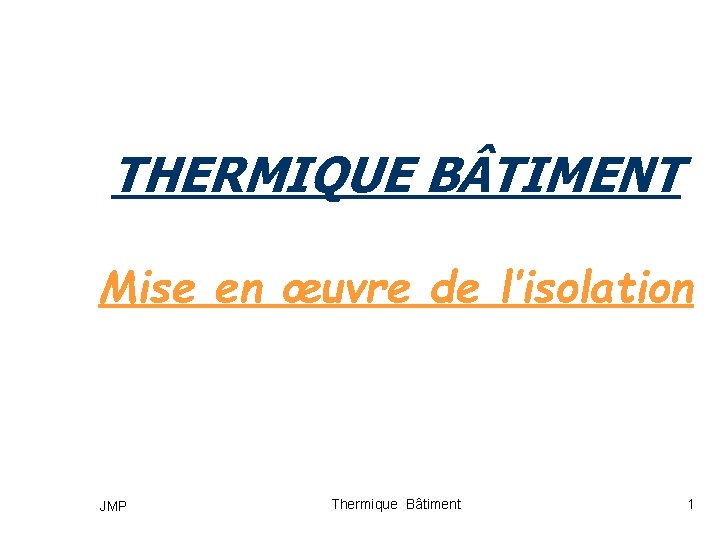

THERMIQUE B TIMENT Mise en œuvre de l’isolation JMP Thermique Bâtiment 1

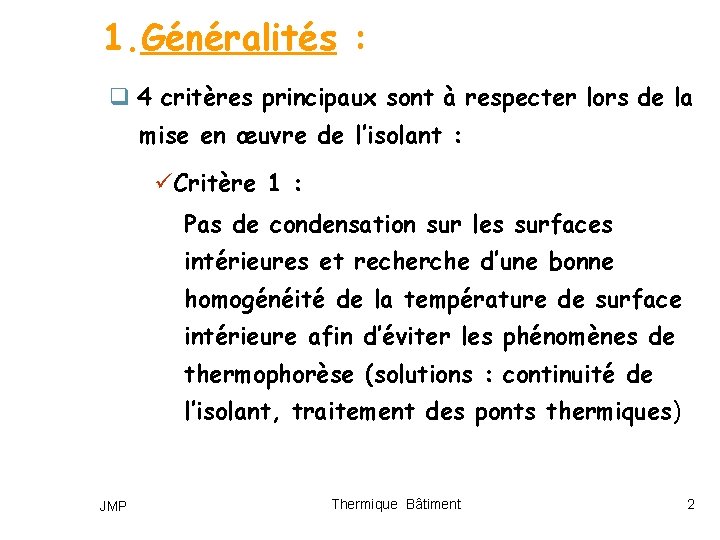

1. Généralités : q 4 critères principaux sont à respecter lors de la mise en œuvre de l’isolant : üCritère 1 : Pas de condensation sur les surfaces intérieures et recherche d’une bonne homogénéité de la température de surface intérieure afin d’éviter les phénomènes de thermophorèse (solutions : continuité de l’isolant, traitement des ponts thermiques) JMP Thermique Bâtiment 2

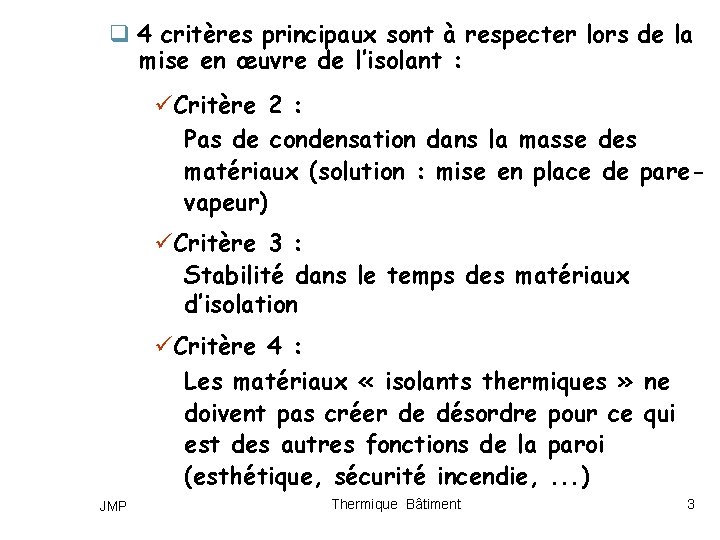

q 4 critères principaux sont à respecter lors de la mise en œuvre de l’isolant : üCritère 2 : Pas de condensation dans la masse des matériaux (solution : mise en place de parevapeur) üCritère 3 : Stabilité dans le temps des matériaux d’isolation üCritère 4 : Les matériaux « isolants thermiques » ne doivent pas créer de désordre pour ce qui est des autres fonctions de la paroi (esthétique, sécurité incendie, . . . ) JMP Thermique Bâtiment 3

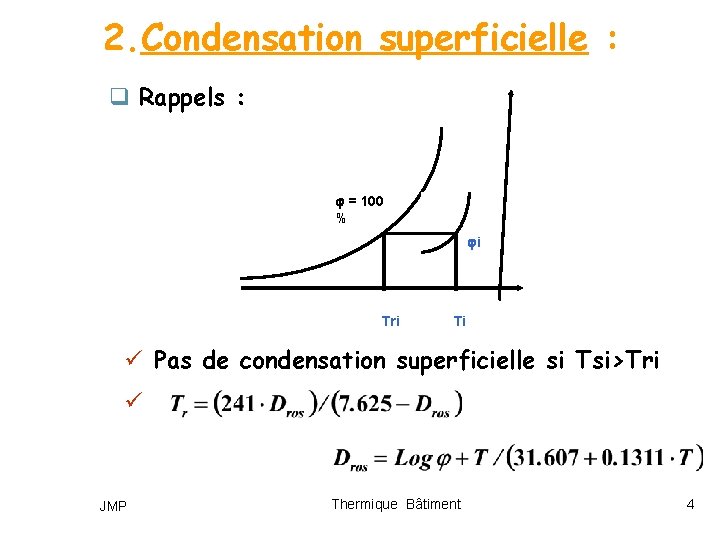

2. Condensation superficielle : q Rappels : = 100 % i Tri Ti ü Pas de condensation superficielle si Tsi>Tri ü JMP Thermique Bâtiment 4

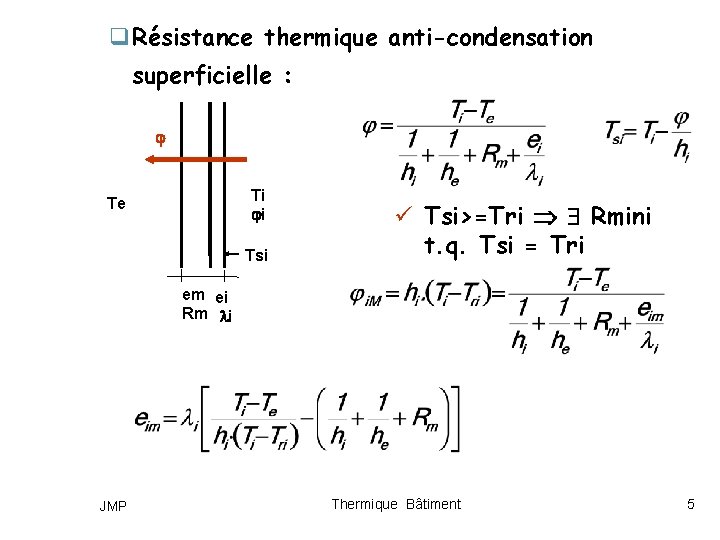

q Résistance thermique anti-condensation superficielle : Ti i Te Tsi ü Tsi>=Tri Rmini t. q. Tsi = Tri em ei Rm i JMP Thermique Bâtiment 5

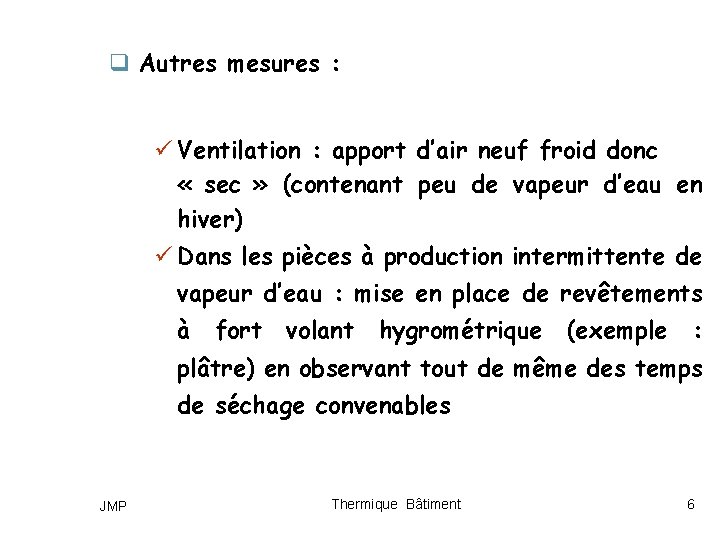

q Autres mesures : ü Ventilation : apport d’air neuf froid donc « sec » (contenant peu de vapeur d’eau en hiver) ü Dans les pièces à production intermittente de vapeur d’eau : mise en place de revêtements à fort volant hygrométrique (exemple : plâtre) en observant tout de même des temps de séchage convenables JMP Thermique Bâtiment 6

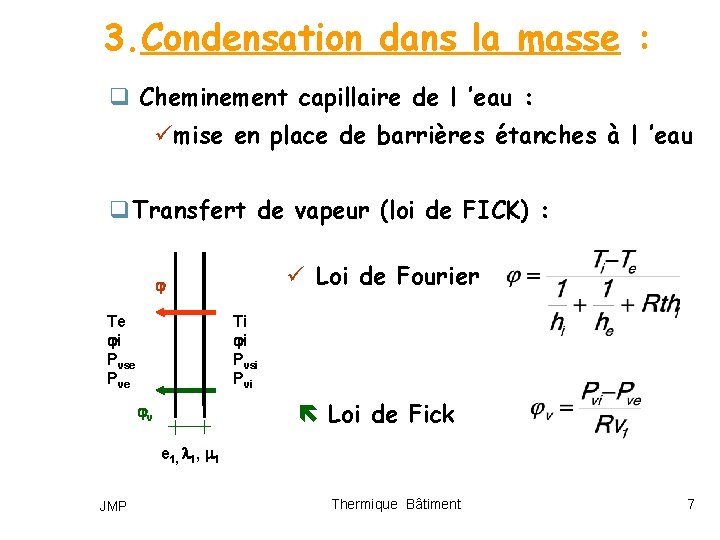

3. Condensation dans la masse : q Cheminement capillaire de l ’eau : ümise en place de barrières étanches à l ’eau q Transfert de vapeur (loi de FICK) : ü Loi de Fourier Te i Pvse Pve Ti i Pvsi Pvi ë Loi de Fick v e 1, 1 JMP Thermique Bâtiment 7

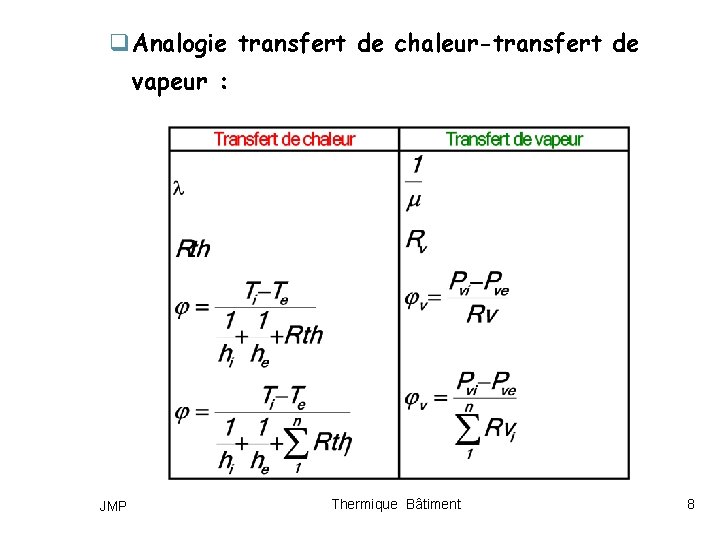

q Analogie transfert de chaleur-transfert de vapeur : JMP Thermique Bâtiment 8

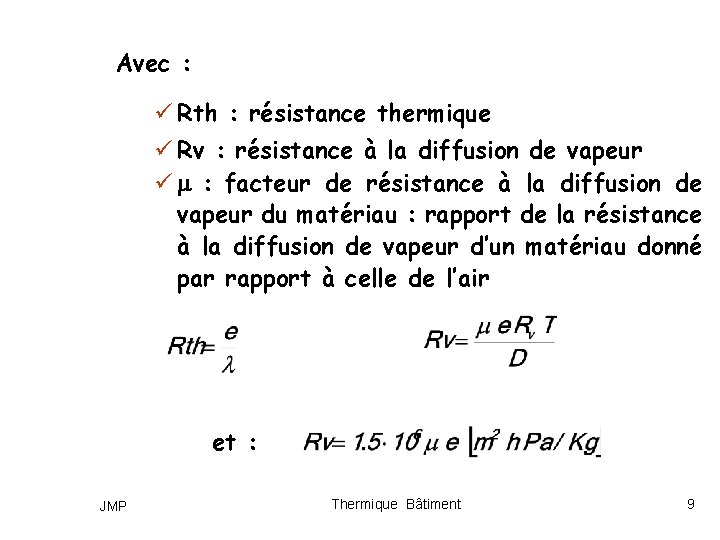

Avec : ü Rth : résistance thermique ü Rv : résistance à la diffusion de vapeur ü : facteur de résistance à la diffusion de vapeur du matériau : rapport de la résistance à la diffusion de vapeur d’un matériau donné par rapport à celle de l’air et : JMP Thermique Bâtiment 9

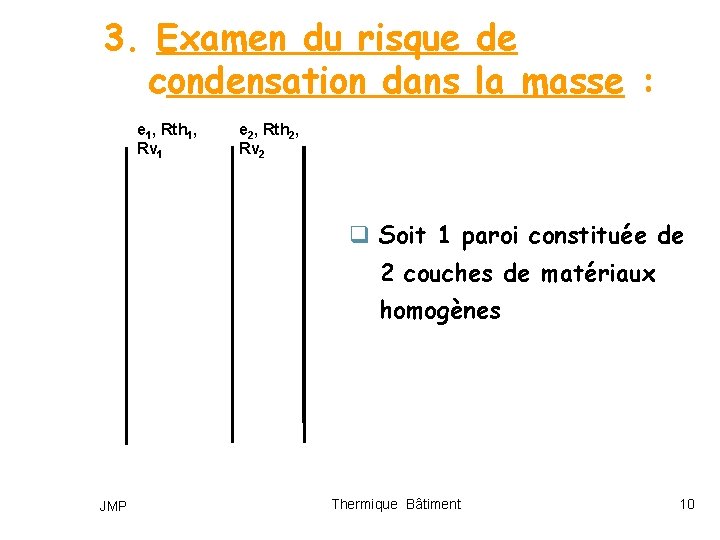

3. Examen du risque de condensation dans la masse : e 1, Rth 1, Rv 1 e 2, Rth 2, Rv 2 q Soit 1 paroi constituée de 2 couches de matériaux homogènes JMP Thermique Bâtiment 10

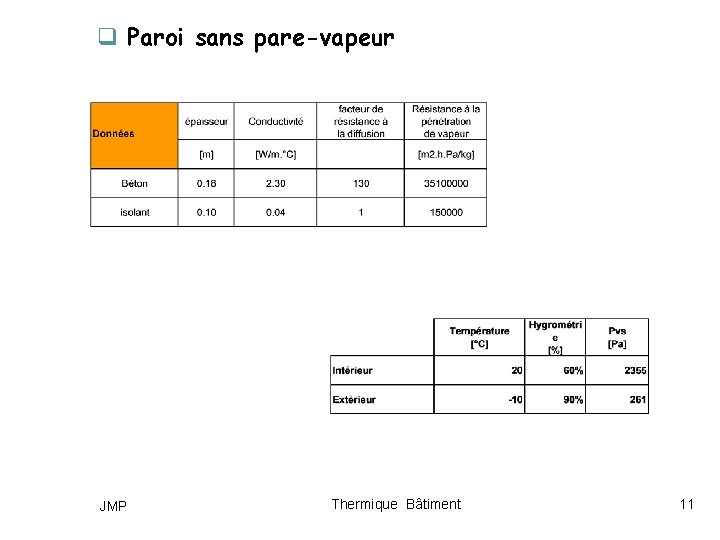

q Paroi sans pare-vapeur JMP Thermique Bâtiment 11

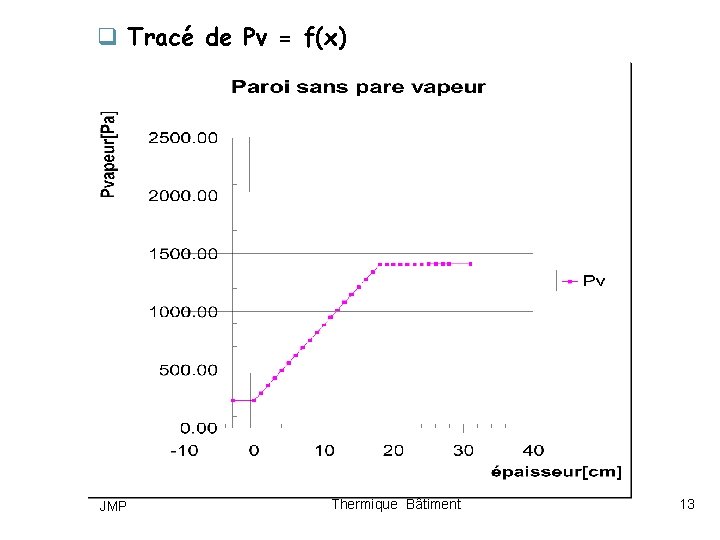

q Tracé de Pv = f(x) JMP Thermique Bâtiment 12
q Tracé de Pv = f(x) JMP Thermique Bâtiment 13

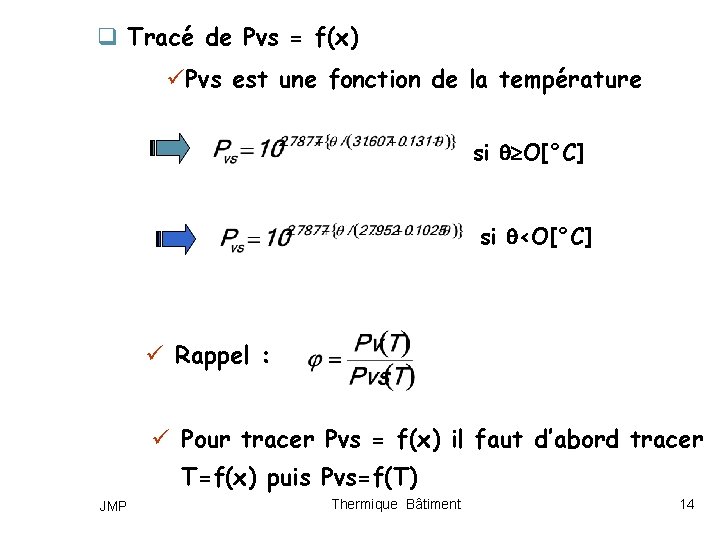

q Tracé de Pvs = f(x) üPvs est une fonction de la température si O[°C] si <O[°C] ü Rappel : ü Pour tracer Pvs = f(x) il faut d’abord tracer T=f(x) puis Pvs=f(T) JMP Thermique Bâtiment 14

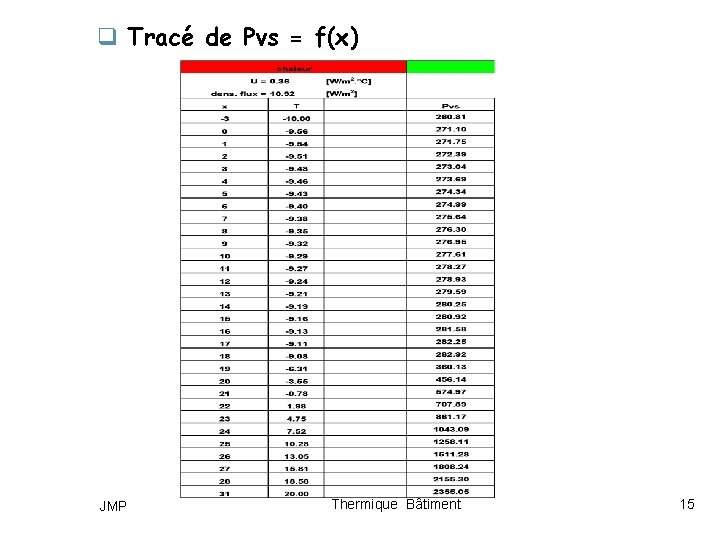

q Tracé de Pvs = f(x) JMP Thermique Bâtiment 15
q Tracé de Pvs = f(x) JMP Thermique Bâtiment 16
q Examen du risque de condensation Risque de condensation JMP Thermique Bâtiment 17

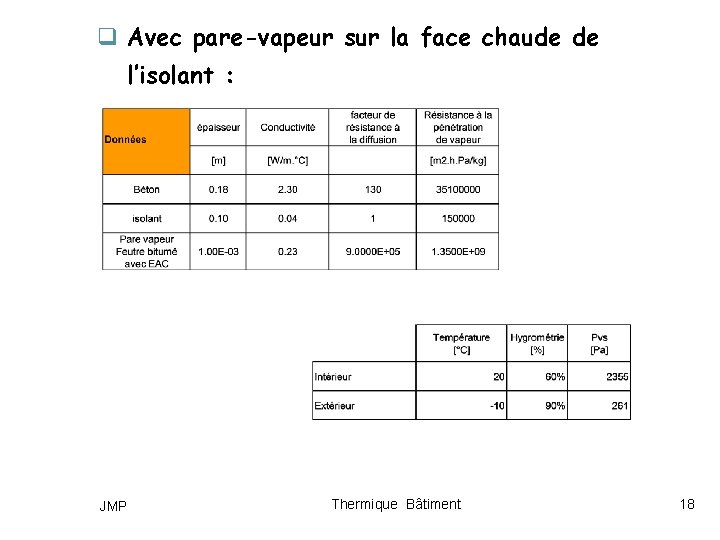

q Avec pare-vapeur sur la face chaude de l’isolant : JMP Thermique Bâtiment 18
q Examen du risque de condensation JMP Thermique Bâtiment 19
