THC 63 LVD 1023 B Application 1 THC

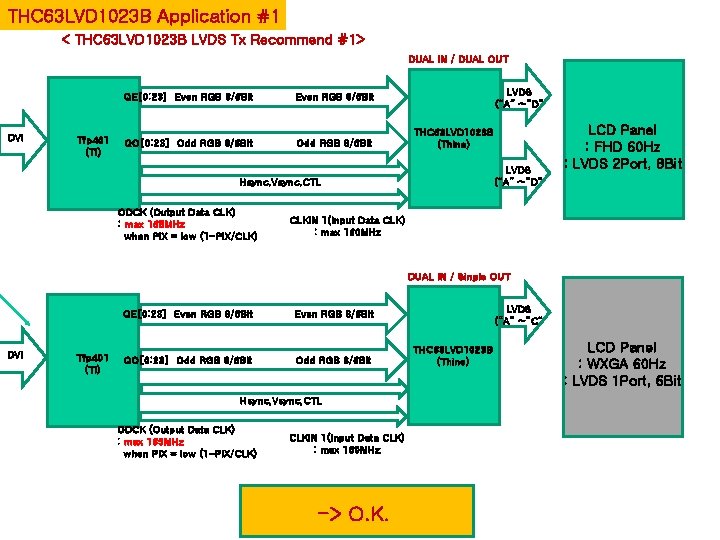

THC 63 LVD 1023 B Application #1 < THC 63 LVD 1023 B LVDS Tx Recommend #1> DUAL IN / DUAL OUT DVI Tfp 401 (TI) QE[0: 23] Even RGB 8/6 Bit QO[0: 23] Odd RGB 8/6 Bit LVDS (“A” ~”D” THC 63 LVD 1023 B (Thine) LVDS (“A” ~”D” Hsync, Vsync, CTL ODCK (Output Data CLK) : max 165 MHz when PIX = low (1 -PIX/CLK) LCD Panel : FHD 60 Hz : LVDS 2 Port, 8 Bit CLKIN 1(Input Data CLK) : max 160 MHz DUAL IN / Single OUT DVI Tfp 401 (TI) QE[0: 23] Even RGB 8/6 Bit QO[0: 23] Odd RGB 8/6 Bit Hsync, Vsync, CTL ODCK (Output Data CLK) : max 165 MHz when PIX = low (1 -PIX/CLK) CLKIN 1(Input Data CLK) : max 160 MHz -> O. K. LVDS (“A” ~”C” THC 63 LVD 1023 B (Thine) LCD Panel : WXGA 60 Hz : LVDS 1 Port, 6 Bit
THC 63 LVD 823 B Application #2 < THC 63 LVD 823 B LVDS Tx Recommend #2> DUAL IN / DUAL OUT DVI Tfp 401 (TI) QE[0: 23] Even RGB 8/6 Bit QO[0: 23] Odd RGB 8/6 Bit LVDS (“A” ~”D” THC 63 LVD 823 B (Thine) LVDS (“A” ~”D” Hsync, Vsync, CTL ODCK (Output Data CLK) : max 165 MHz when PIX = low (1 -PIX/CLK) LCD Panel : FHD 60 Hz : LVDS 2 Port, 8 Bit CLKIN 1(Input Data CLK) : max 160 MHz DUAL IN / Single OUT DVI Tfp 401 (TI) QE[0: 23] Even RGB 8/6 Bit QO[0: 23] Odd RGB 8/6 Bit Hsync, Vsync, CTL ODCK (Output Data CLK) : max 165 MHz when PIX = low (1 -PIX/CLK) CLKIN 1(Input Data CLK) : max 160 MHz -> O. K. LVDS (“A” ~”C” THC 63 LVD 823 B (Thine) LCD Panel : WXGA 60 Hz : LVDS 1 Port, 6 Bit
THC 63 LVD 83 D Application #3 < THC 63 LVD 83 D LVDS Tx Recommend #3> QE[0: 23] Even RGB 8/6 Bit DVI Tfp 401 (TI) Even RGB 8/6 Bit Hsync, Vsync, CTL CLKIN 1(Input Data CLK) ODCK (Output Data CLK) : max 160 MHz : max 165 MHz when PIX = low (1 -PIX/CLK) QO[0: 23] Odd RGB 8/6 Bit QE[0: 23] Even RGB 8/6 Bit Hsync, Vsync, CTL CLKIN 1(Input Data CLK) ODCK (Output Data CLK) : max 160 MHz : max 165 MHz when PIX = low (1 -PIX/CLK) QO[0: 23] Odd RGB 8/6 Bit THC 63 LVD 83 D LVDS (Thine) (“A” ~”D” LCD Panel : FHD 60 Hz : LVDS 2 Port, 8 Bit THC 63 LVD 83 D LVDS (Thine) (“A” ~”C” LCD Panel : WXGA 60 Hz : LVDS 1 Port, 6 Bit LVDS 1 Port Panel 구동 N. G. THC 63 LVDM 83 D는 적용불가합니다… WXGA구동을 위해서는 tfp 401 로 부터 TTL 2 Port입력을 받아 1 Port LVDS로 출력을 내야 하나, THC 63 LVDM 83 D 2 ea를 사용시에는 각각 독립구동이기 때문에 TTL 2 Port를 LVDS 1 Port로 만들수가 없습니다.
