TF – 2204 ELEKTRONIKA Rangkaian Dioda PROGRAM STUDI TEKNIK FISIKA FAKULTAS TEKNOLOGI INDUSTRI INSTITUT TEKNOLOGI BANDUNG
PENYEARAH (RECTIFIER) D Vi ~ Vi > 0 Vo + D RL Vi Dioda on - Vi _ + _ - RL + Vi < 0 Vo = V i + ~ Vo t Dioda off Vo t Vo = 0
PENGGAM (CLAMPER) Vo + C Vi - Vi < 0 VP R D Dioda on L ~ + Vi > 0 Kapasitor mengisi muatan Vo = V P + V i Vo Dioda off C + Vi Kapasitor bertegangan tetap + ~ - VP D RL
CLAMPER Vi VP t Vo 2 VP VP t
PEMOTONG (CLIPPER) R Vi < Vref Vo Dioda off D Vi Vi ~ Vo = V i Vi > Vref t Vref Dioda on Vo Vo = Vref t

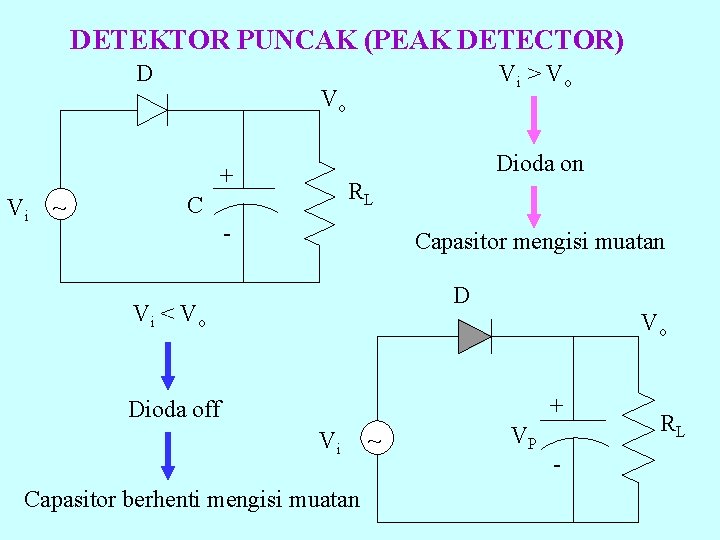

DETEKTOR PUNCAK (PEAK DETECTOR) D Vo Dioda on + Vi ~ Vi > V o RL C - Capasitor mengisi muatan D Vi < V o Vo + Dioda off Vi Capasitor berhenti mengisi muatan ~ VP - RL

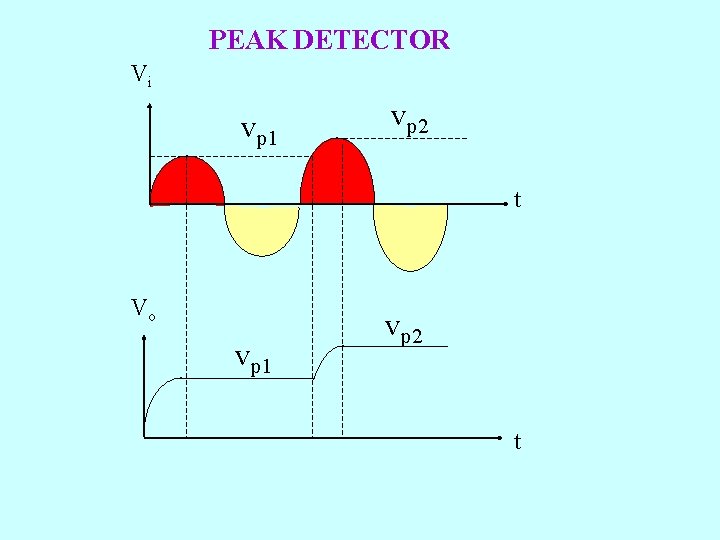

PEAK DETECTOR Vi vp 1 vp 2 t Vo vp 1 vp 2 t
CONTOH SOAL RANGKAIAN DIODA #1 Gambarkan output dari rangkaian di bawah ini Vi C 10 V D t R 5 V - 20 V
25 V Vi 10 V t 20 Vo + + 5 V - 20 V 25 V Vo 35 V 10 Vo + + 5 V 5 V t
Contoh Soal 2 Gambarkan output dari rangkaian dioda di bawah ini bila inputnya sinusoidal Vin CLAMPER V PEAK DETECTOR Vout
Vin t Vout t
Contoh Soal 3 Gambarkan karakteristik transfer tegangan dari rangkaian dioda di bawah ini. R Vo D 1 D 2 D 3 R Vi R R 4 V 2 V
R Vo D 1 D 2 D 3 R Vi R R 4 V 2 V D 1 D 2 D 3 off on on off off
R Vo I Vi D 2 I 1 I 2 D 3 R R 2 V

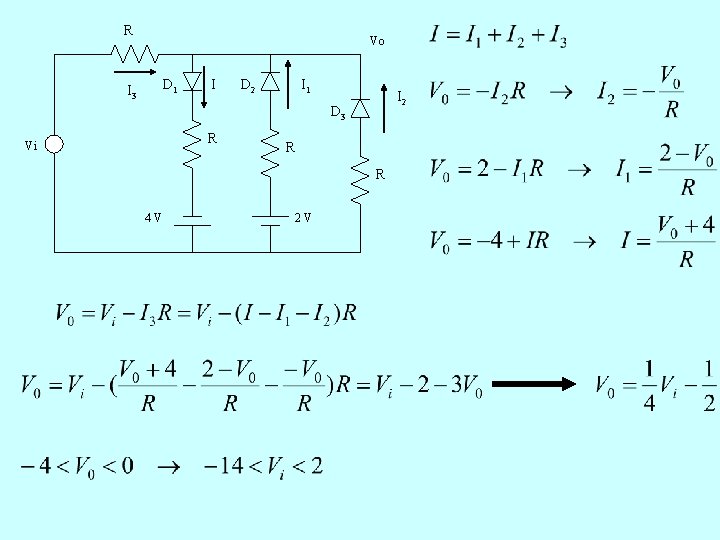

R Vo D 1 I 3 I D 2 I 1 I 2 D 3 R Vi R R 4 V 2 V

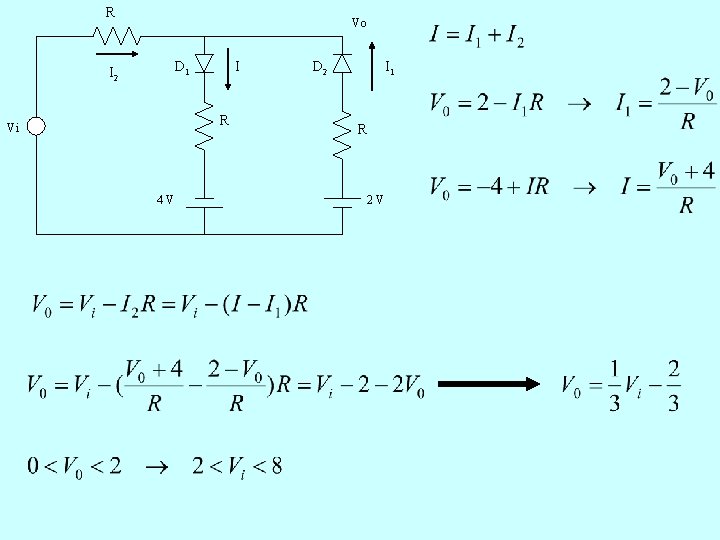

R Vo D 1 I 2 I R Vi 4 V D 2 I 1 R 2 V
R Vo D 1 I I R Vi 4 V
R Vo D 1 D 2 D 3 R Vi R R 4 V 2 V D 1 off D 2 on D 3 on on on off
Contoh Soal 4 Rancang rangkaian dengan dioda ideal yang mempunyai karakteristik transfer tegangan seperti terlihat di bawah ini. Vo 7 III 5 II -6 -2 I -1 -2 4 8 Vi

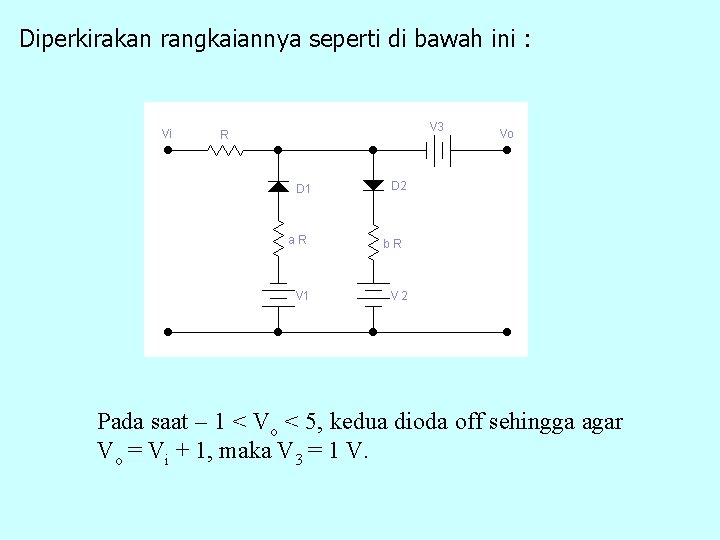

Diperkirakan rangkaiannya seperti di bawah ini : Pada saat – 1 < Vo < 5, kedua dioda off sehingga agar Vo = Vi + 1, maka V 3 = 1 V.
Pada saat Vo < - 1 V, D 1 on dan D 2 off sehingga rangkaiannya menjadi : I I
Pada saat Vo < - 1 V, D 1 on dan D 2 off sehingga rangkaiannya menjadi : I I
Jadi rangkaiannya adalah :
Contoh Soal 5 Rancang rangkaian dioda yang mempunyai hubungan antara tegangan output dan tegangan input seperti di bawah ini : Vo 8, 5 V 7 V 5 V 5 V 8 V 14 V Vi

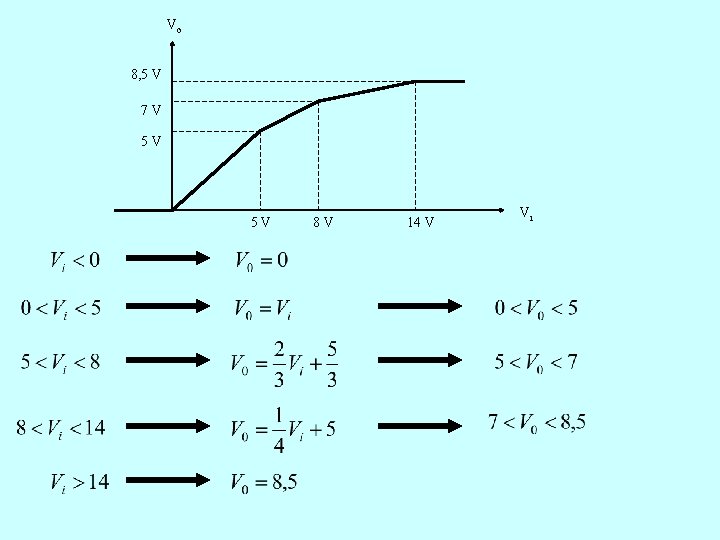

Vo 8, 5 V 7 V 5 V 5 V 8 V 14 V Vi
D 1 5 R Vo D 2 Vi < 5 V D 3 D 4 10 R Vi 2 R 8, 5 V 5 V D 1 on 7 V D 2, D 3 dan D 4 off 5 R Vo 10 R Vi Vo = V i 2 R 8, 5 V 5 V 7 V
5 R Vo I 10 R Vi 2 R 8, 5 V 5 V 7 V
5 R Vo I 2 I Vi I 1 10 R 2 R 8, 5 V 5 V 7 V
D 1 5 R Vo D 2 D 3 D 4 10 R Vi 2 R 8, 5 V 5 V 7 V
