Text voice picture etc Digital Text voice picture

신호(계속) 정보를 신호로 변환 Text, voice, picture, etc. Digital Text, voice, picture, etc. Analog

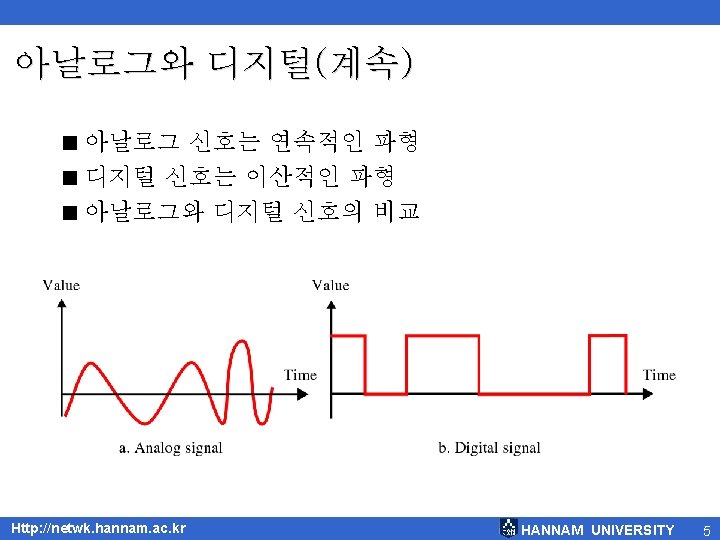

주기 신호와 비주기 신호(계속) < 주기 신호의 예 Http: //netwk. hannam. ac. kr HANNAM

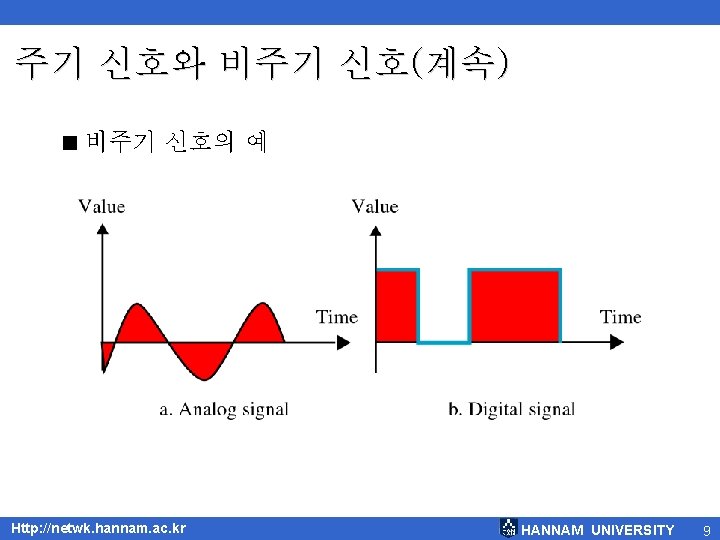

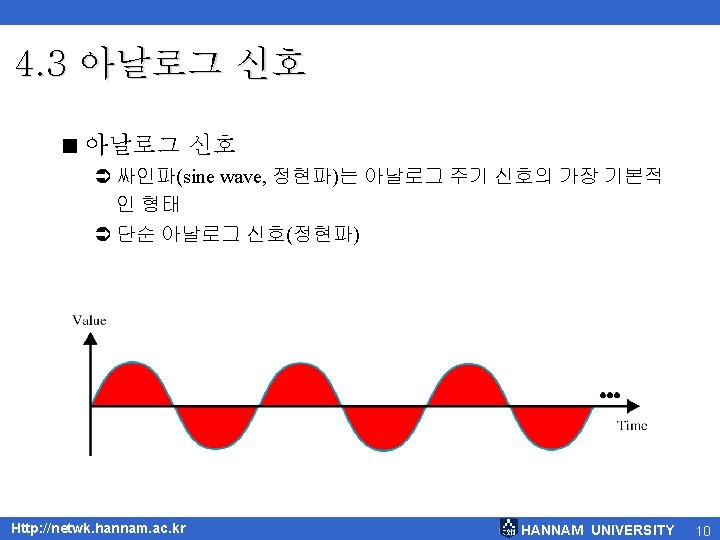

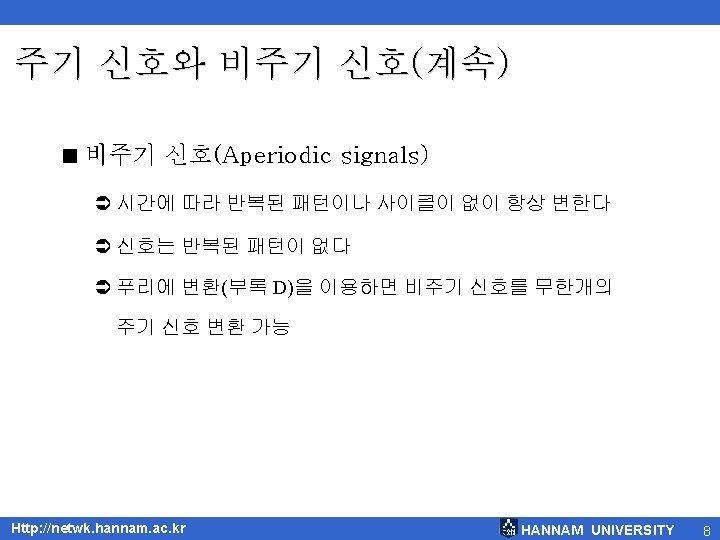

아날로그 신호(계속) < 정현파의 3가지 특성 Ü amplitude(진폭) Ü period(주기), frequency(주파수) Ü phase(위상) Http:

아날로그 신호(계속) < 진폭(Amplitude) Ü 신호의 높이 Ü 특정 순간의 신호 값; 전압(voltage), 전류(amperes),

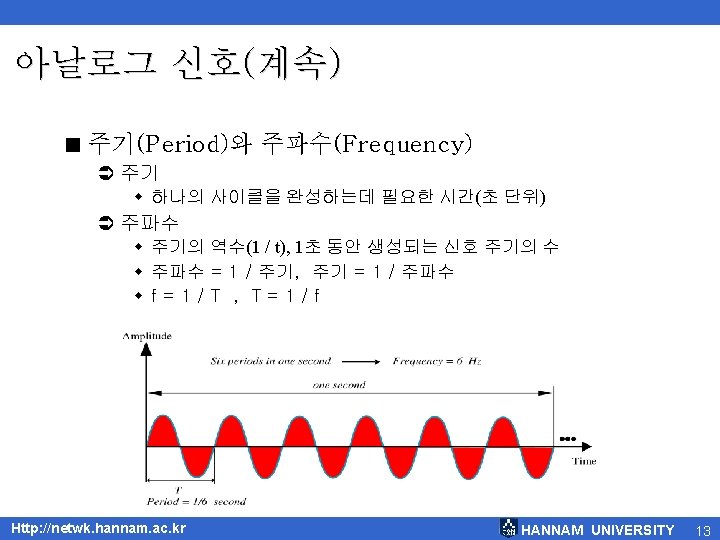

아날로그 신호(계속) Ü 주기의 표현 단위 w 초로 표현 Unit Second(s) Equivalent 1 s

아날로그 신호(계속) < 주파수 단위 Ü 독일 물리학자 하인리히 루돌프 헤르쯔의 이름을 따서 herz(Hz)로

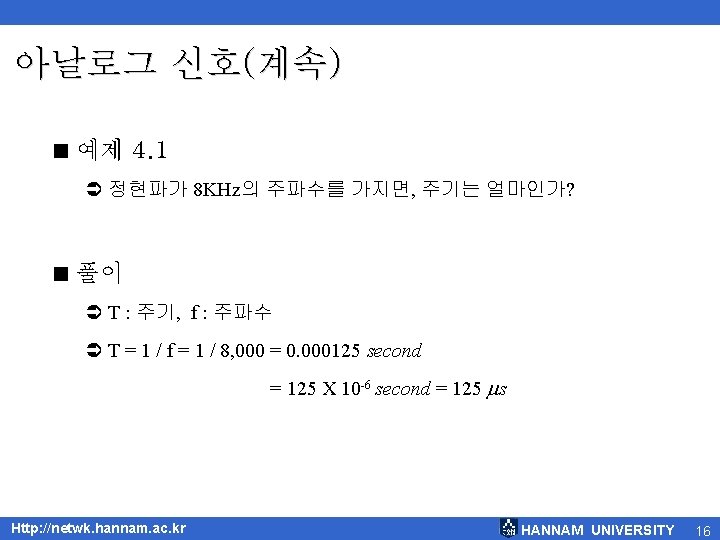

아날로그 신호(계속) < 예제 4. 2 Ü 정현파의 한 사이클이 25 s이라면, 주파수는? <

아날로그 신호(계속) < 위상간의 관계 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 20

아날로그 신호(계속) < 진폭 변조(Amplitude change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

아날로그 신호(계속) < 주파수 변조(Frequency change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 22

아날로그 신호(계속) < 위상 변조(Phase change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 23

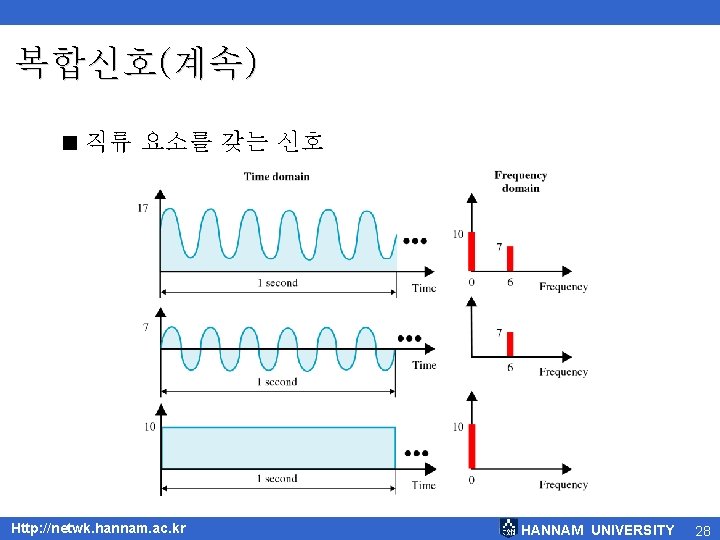

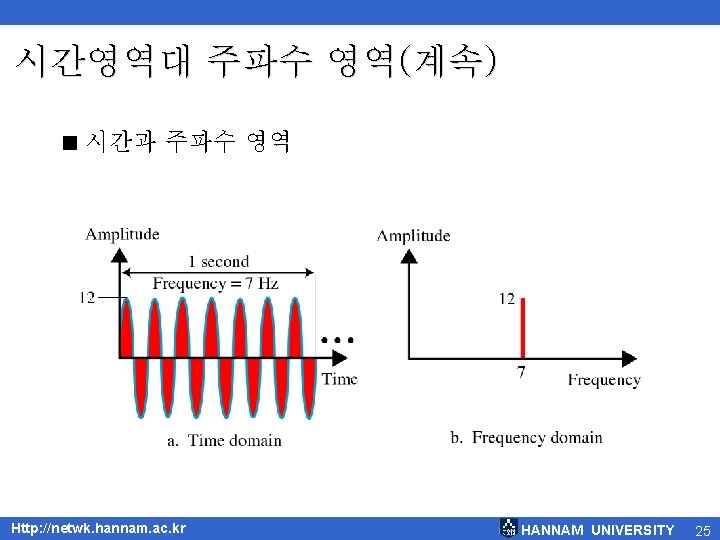

복합신호(계속) < 직류 요소를 갖는 신호 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 28

복합신호(계속) < 복합 파형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 29

복합신호(계속) < 대역폭(Bandwidth) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 31

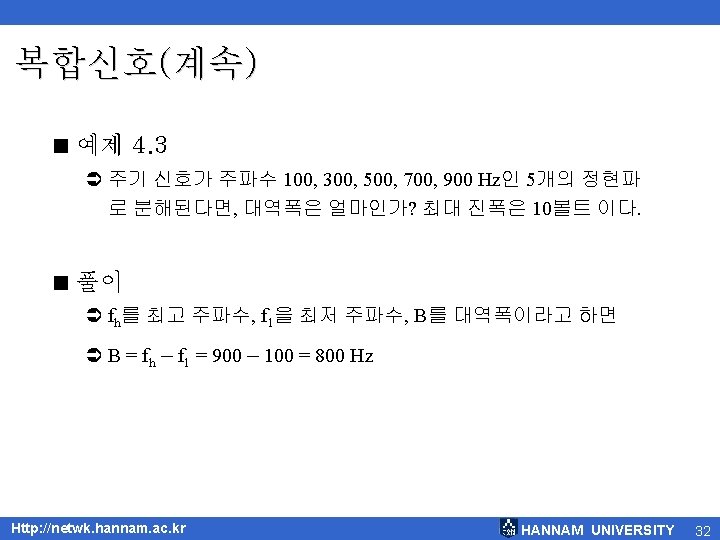

복합신호(계속) < 예제 4. 3 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 33

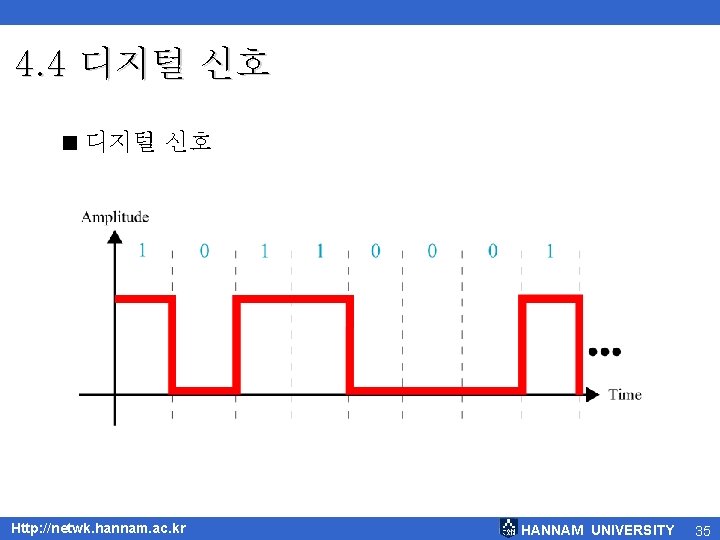

4. 4 디지털 신호 < 디지털 신호 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY

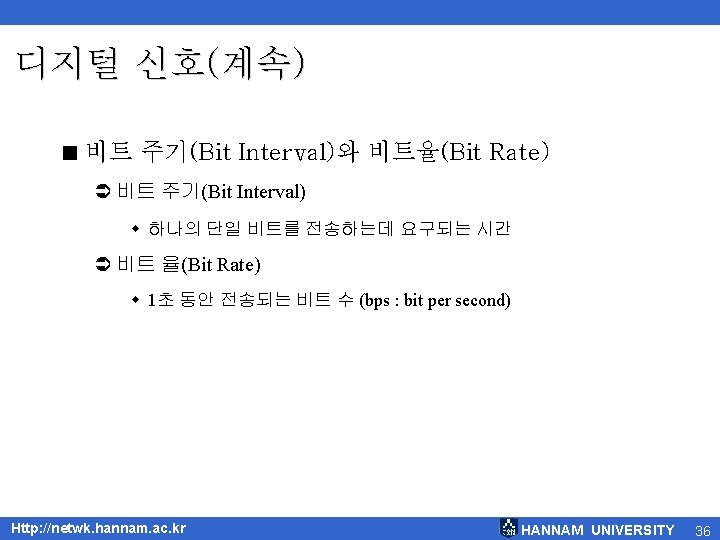

디지털 신호(계속) < 비트율(Bit rate)과 비트 주기(bit interval) Http: //netwk. hannam. ac. kr HANNAM

디지털 신호(계속) < Digital Signal의 분해 Ü 디지털 신호의 고조파 Http: //netwk. hannam. ac.

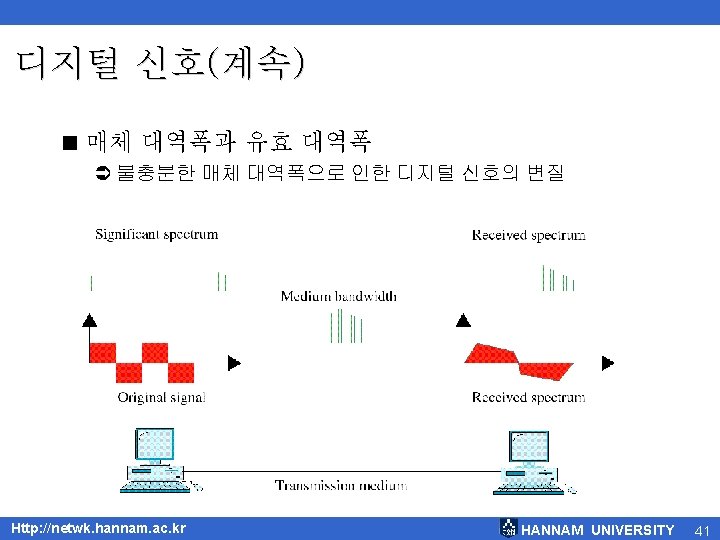

디지털 신호(계속) < 비트율과 유효 스펙트럼 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 40

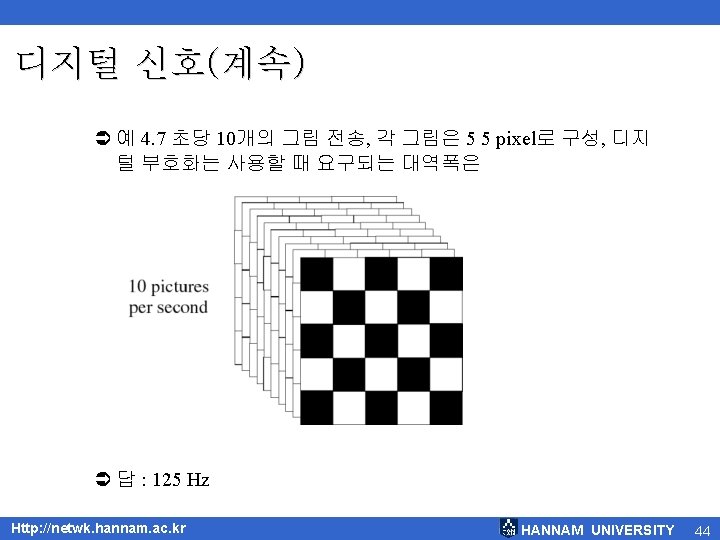

4. 5 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 45

Slides: 45

Download presentation

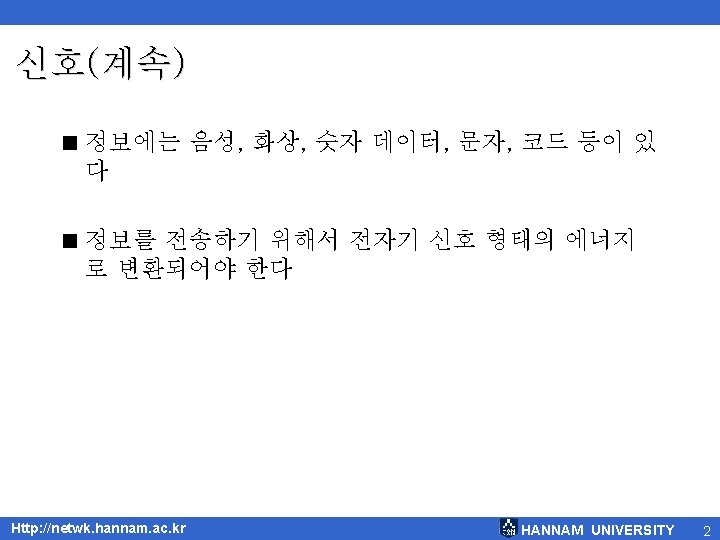

신호(계속) 정보를 신호로 변환 Text, voice, picture, etc. Digital Text, voice, picture, etc. Analog Information Http: //netwk. hannam. ac. kr Encoder Digital Analog Signal HANNAM UNIVERSITY 3

주기 신호와 비주기 신호(계속) < 주기 신호의 예 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 7

아날로그 신호(계속) < 정현파의 3가지 특성 Ü amplitude(진폭) Ü period(주기), frequency(주파수) Ü phase(위상) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11

아날로그 신호(계속) < 진폭(Amplitude) Ü 신호의 높이 Ü 특정 순간의 신호 값; 전압(voltage), 전류(amperes), 전력(watts) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 12

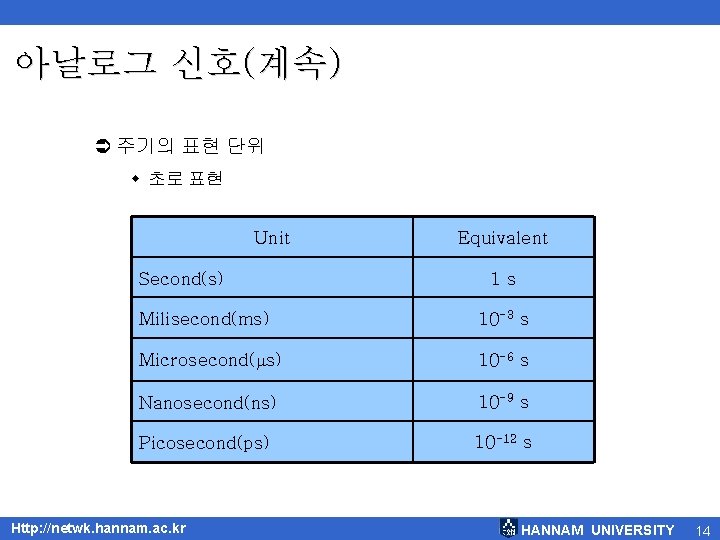

아날로그 신호(계속) Ü 주기의 표현 단위 w 초로 표현 Unit Second(s) Equivalent 1 s Milisecond(ms) 10 -3 s Microsecond( s) 10 -6 s Nanosecond(ns) 10 -9 s Picosecond(ps) 10 -12 s Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 14

아날로그 신호(계속) < 주파수 단위 Ü 독일 물리학자 하인리히 루돌프 헤르쯔의 이름을 따서 herz(Hz)로 표시 Unit Hertz(Hz) Equivalent 1 Hz Kilohertz(KHz) 103 Hz Megahertz(MHz) 106 Hz Gigahertz(GHz) 109 Hz Terahertz(THz) 1012 Hz Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 15

아날로그 신호(계속) < 예제 4. 2 Ü 정현파의 한 사이클이 25 s이라면, 주파수는? < 풀이 Ü f = 1/T = 1/(25 X 10 -6) = 40, 000 Hz = 40 X 103 Hz = 40 KHz Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17
