Text voice picture etc Digital Text voice picture
- Slides: 47

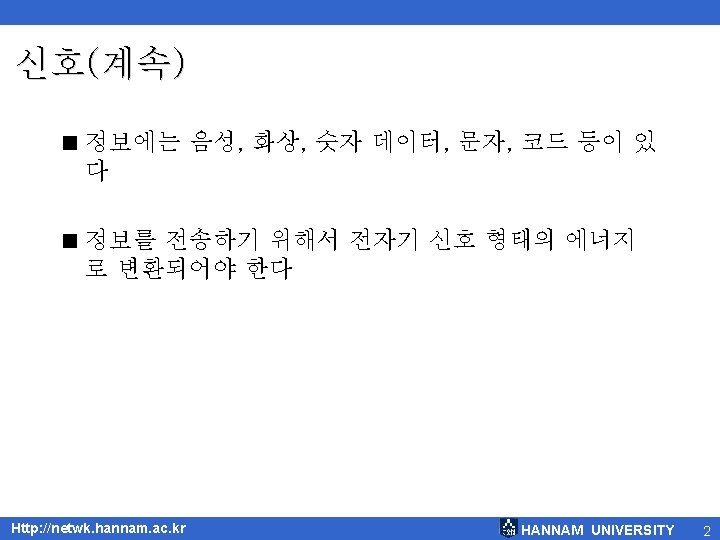

신호(계속) 정보를 신호로 변환 Text, voice, picture, etc. Digital Text, voice, picture, etc. Analog Information Http: //netwk. hannam. ac. kr Encoder Digital Analog Signal HANNAM UNIVERSITY 3

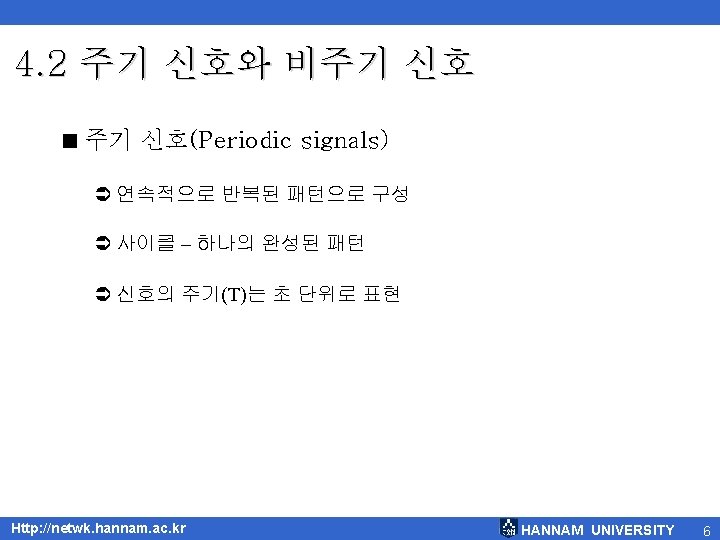

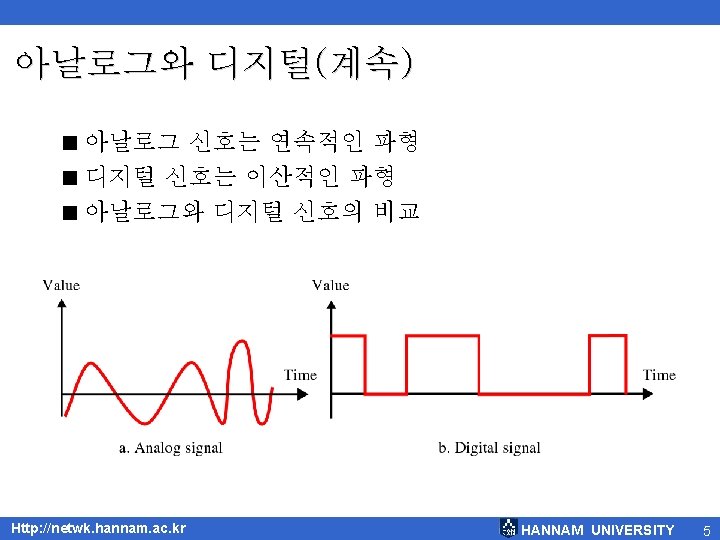

주기 신호와 비주기 신호(계속) < 주기 신호의 예 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 7

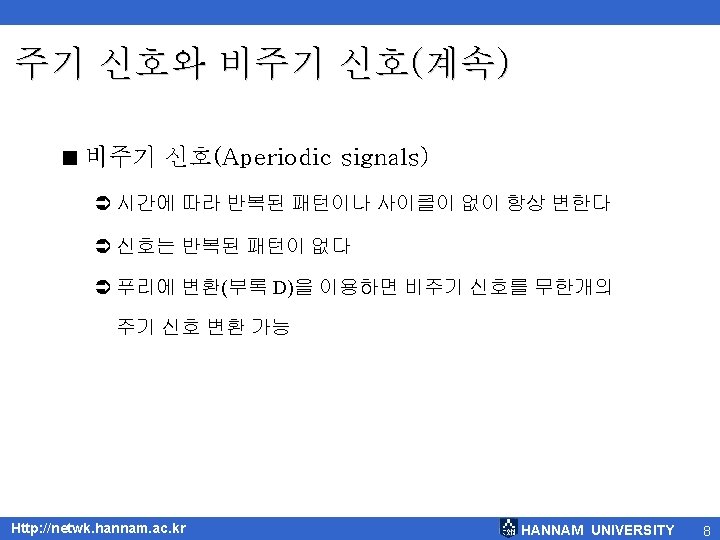

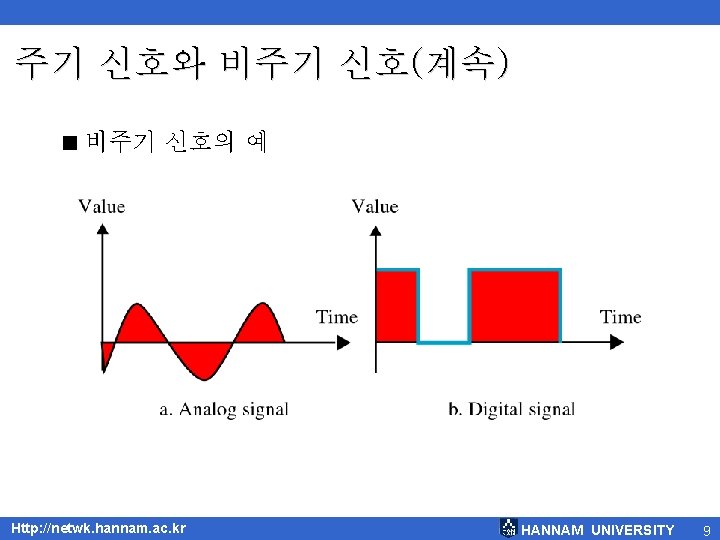

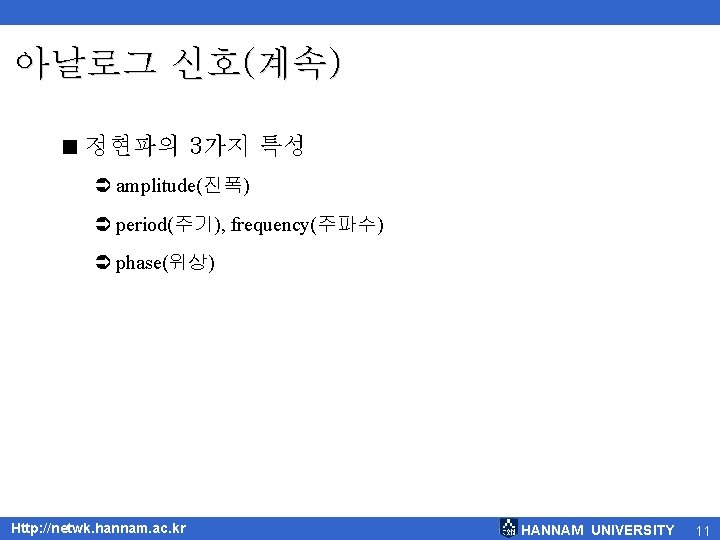

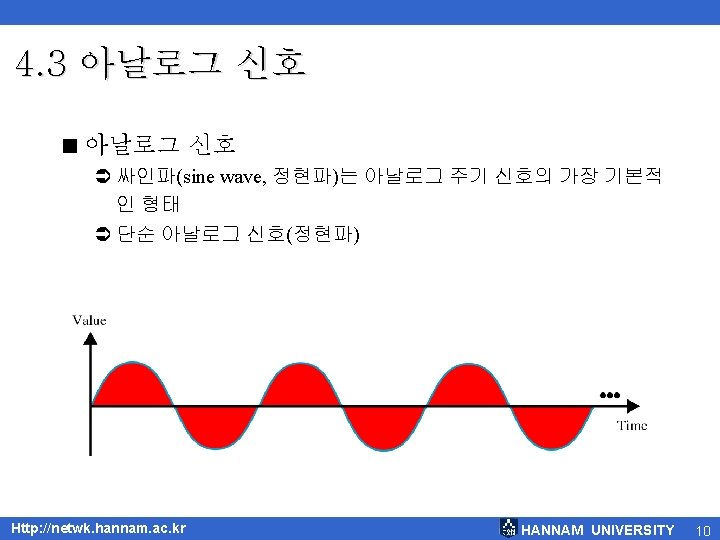

아날로그 신호(계속) < 정현파의 3가지 특성 Ü amplitude(진폭) Ü period(주기), frequency(주파수) Ü phase(위상) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 11
아날로그 신호(계속) < 진폭(Amplitude) Ü 신호의 높이 Ü 특정 순간의 신호 값; 전압(voltage), 전류(amperes), 전력(watts) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 12
아날로그 신호(계속) Ü 주기의 표현 단위 w 초로 표현 Unit Second(s) Equivalent 1 s Milisecond(ms) 10 -3 s Microsecond( s) 10 -6 s Nanosecond(ns) 10 -9 s Picosecond(ps) 10 -12 s Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 14
아날로그 신호(계속) < 예 4. 1 Ü 100 millisecond를 second, micro second, nano second, pico second 로 나타내시오. < 풀이 Ü 100 millisecond Http: //netwk. hannam. ac. kr = 100 X 10 -3 seconds = 0. 1 second = 100 X 10 -3 seconds = 100 X 103 X 10 -6 second = 105µs = 100 X 10 -3 seconds = 100 X 106 X 10 -9 second = 108 ns = 100 X 10 -3 seconds = 100 X 109 X 10 -12 second = 1011 ps HANNAM UNIVERSITY 15
아날로그 신호(계속) < 주파수 단위 Ü 독일 물리학자 하인리히 루돌프 헤르쯔의 이름을 따서 herz(Hz)로 표시 Unit Hertz(Hz) Equivalent 1 Hz Kilohertz(KHz) 103 Hz Megahertz(MHz) 106 Hz Gigahertz(GHz) 109 Hz Terahertz(THz) 1012 Hz Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 16
아날로그 신호(계속) < 예제 4. 2 Ü 14 MHz를 Hz, KHz, GHz, THz로 표시하시오 < 풀이 Ü 14 Mhz = 14 X 106 Hz Ü 14 Mhz = 14 X 106 Hz = 14 X 103 KHz Ü 14 Mhz = 14 X 106 Hz = 14 X 10 -3 X 109 Hz = 14 X 10 -3 GHz Ü 14 Mhz = 14 X 106 Hz = 14 X 10 -6 X 1012 Hz = 14 X 10 -6 THz Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 17

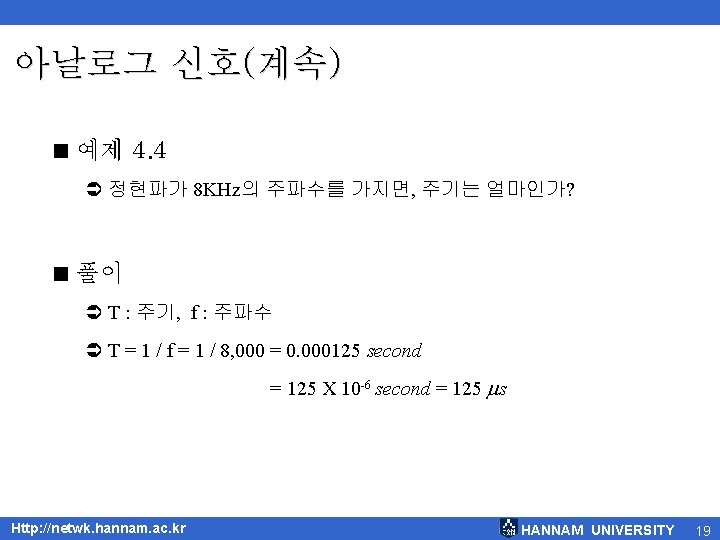

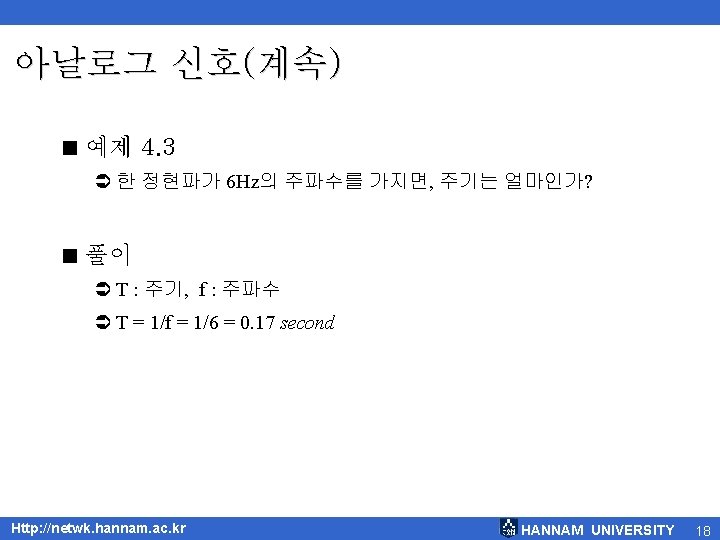

아날로그 신호(계속) < 예제 4. 6 Ü 정현파의 한 사이클이 25 s이라면, 주파수는? < 풀이 Ü f = 1/T = 1/(25 X 10 -6) = 40, 000 Hz = 40 X 103 Hz = 40 KHz Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 21

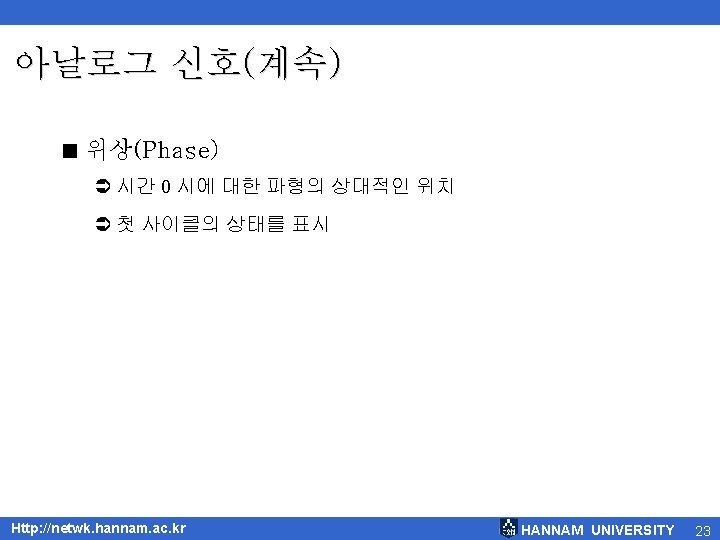

아날로그 신호(계속) < 위상간의 관계 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 24

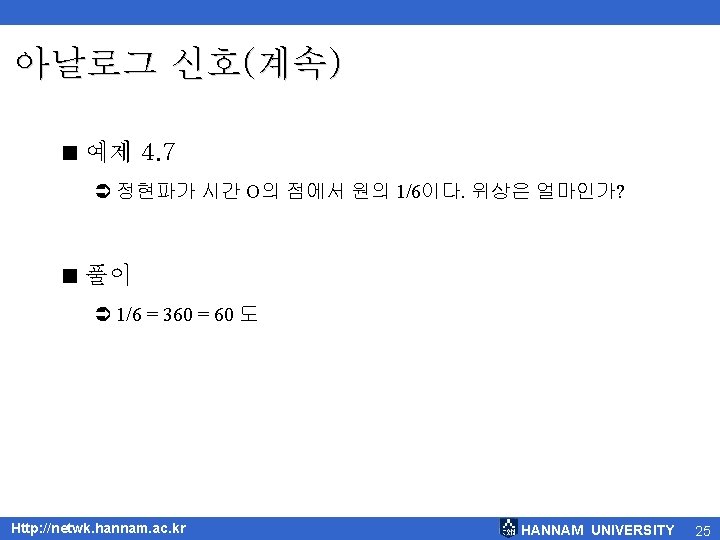

아날로그 신호(계속) < 진폭 변조(Amplitude change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 26
아날로그 신호(계속) < 주파수 변조(Frequency change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 27
아날로그 신호(계속) < 위상 변조(Phase change) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 28

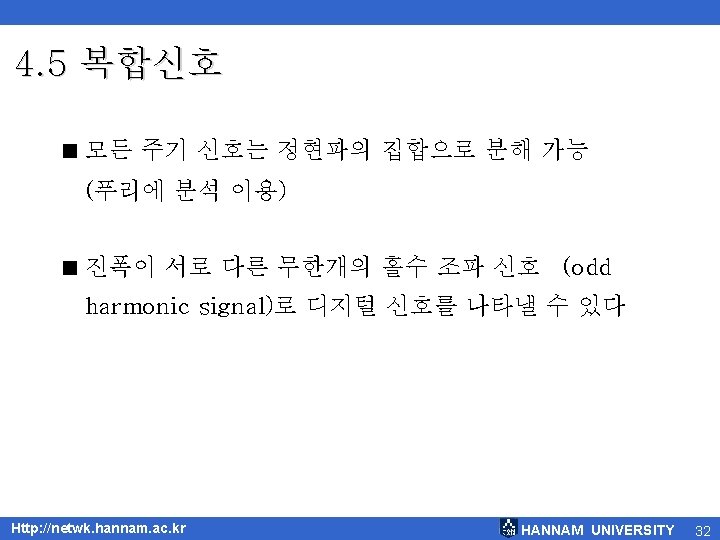

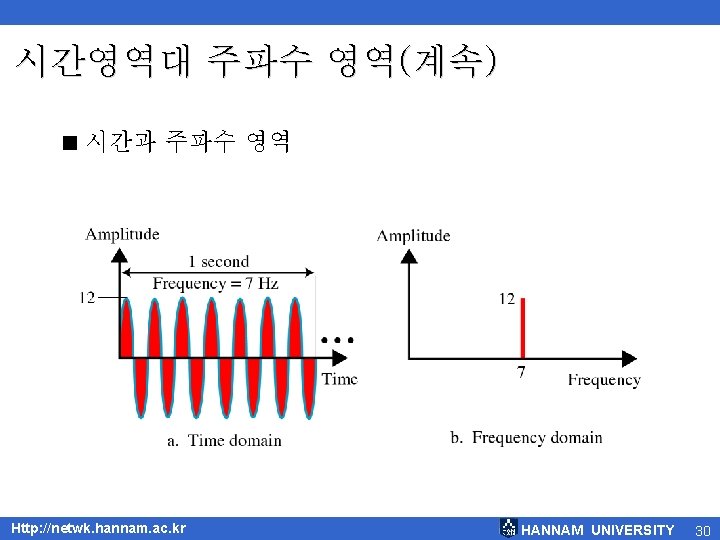

복합신호(계속) < 직류 요소를 갖는 신호 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 33

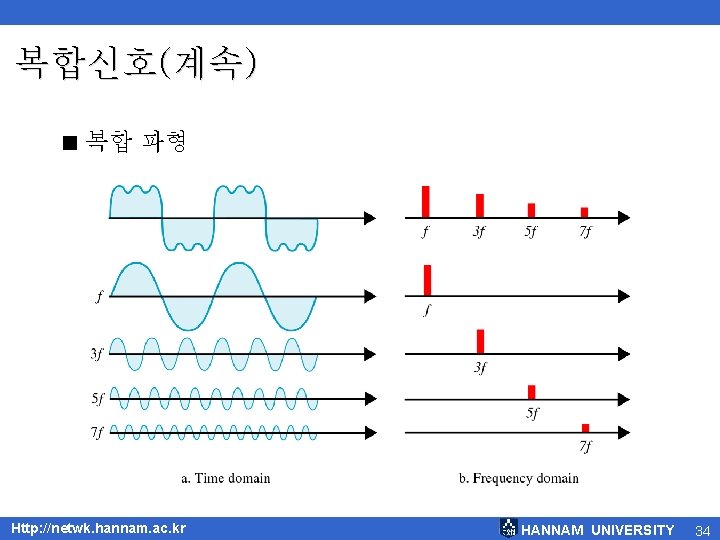

복합신호(계속) < 복합 파형 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 34

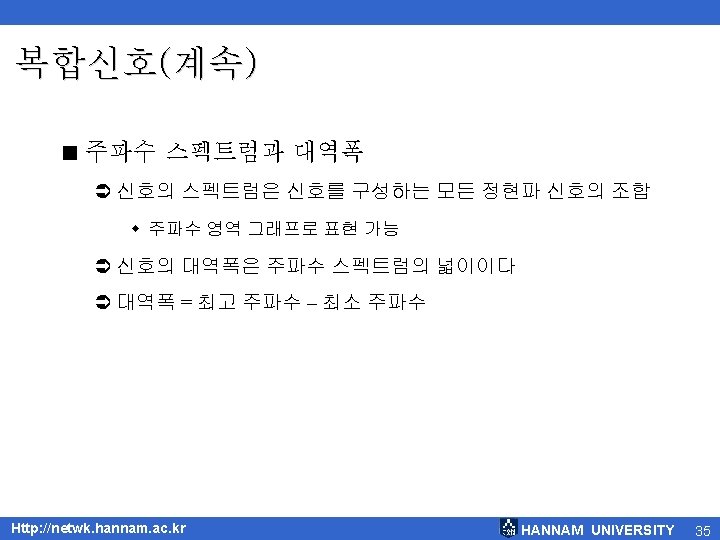

복합신호(계속) < 대역폭(Bandwidth) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 36

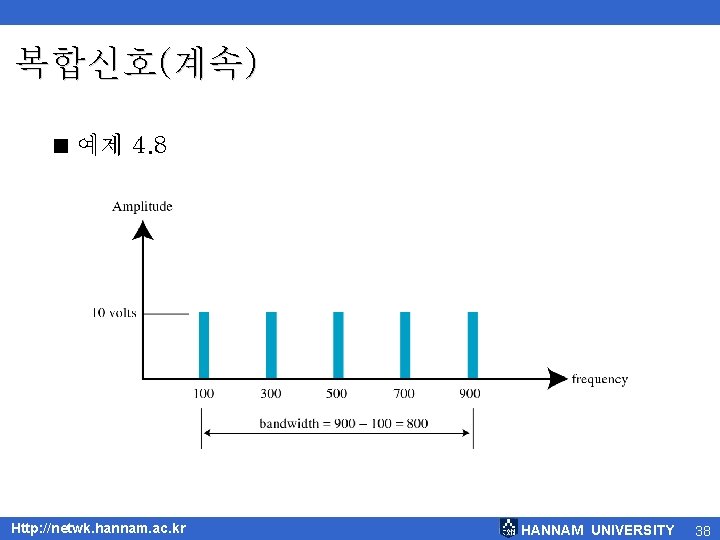

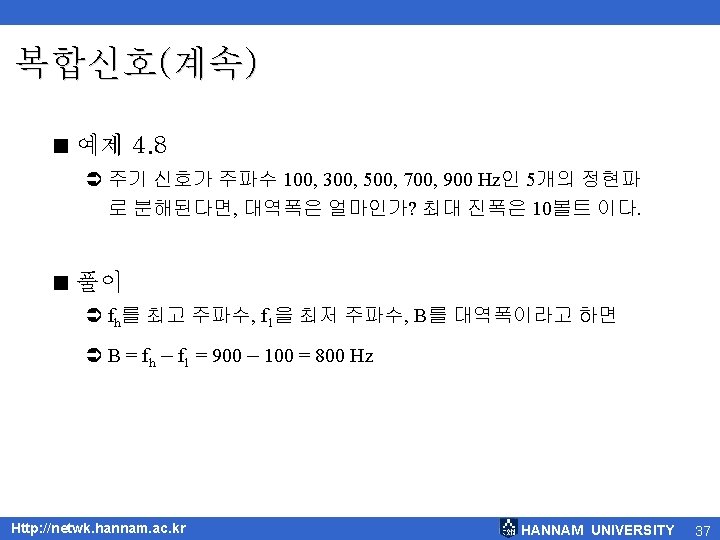

복합신호(계속) < 예제 4. 8 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 38

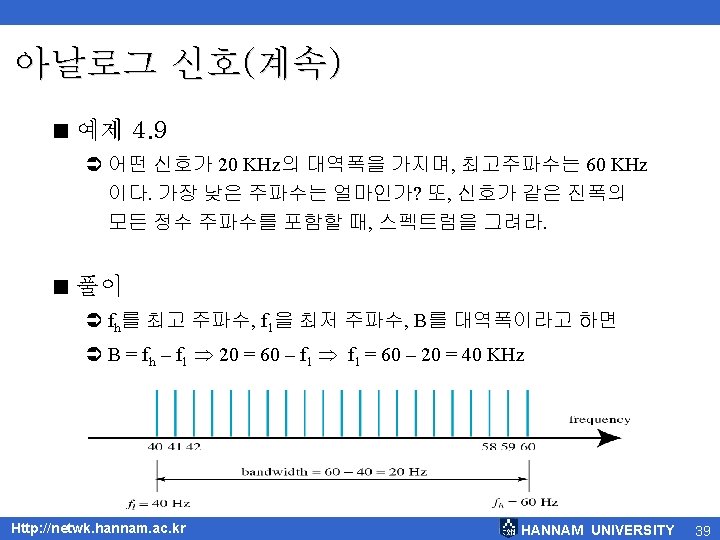

4. 6 디지털 신호 < 디지털 신호 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 40

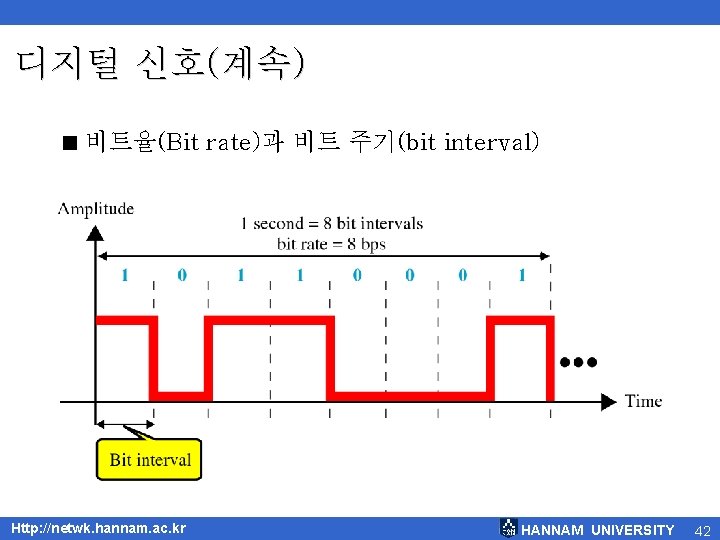

디지털 신호(계속) < 비트율(Bit rate)과 비트 주기(bit interval) Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 42

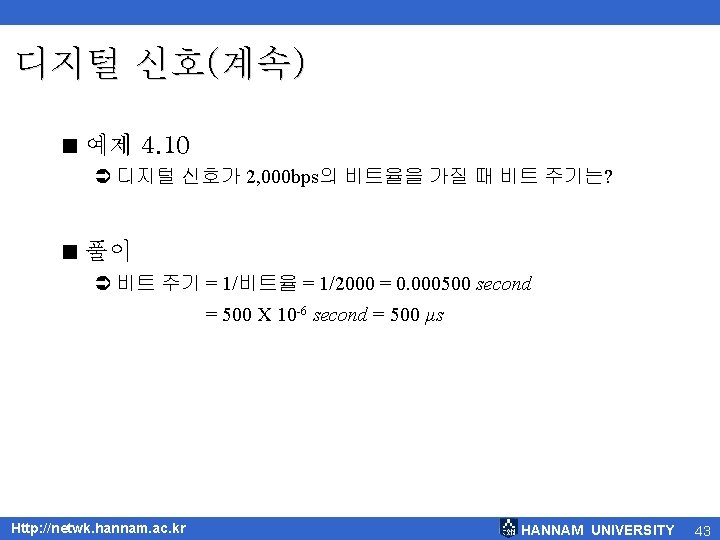

디지털 신호(계속) < Digital Signal의 분해 Ü 디지털 신호의 고조파 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 45
디지털 신호(계속) < 비트율과 유효 스펙트럼 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 46
4. 7 요약 Http: //netwk. hannam. ac. kr HANNAM UNIVERSITY 47
