Tesys MODELE U L ’intelligence plonge au cœur de vos installations 17/10/2002

Démarreur contrôleur Te. Sys model U ambition. . . ai M Puissance nt e na nc e Notre n Mettre à disposition de nos clients une offre produits assurant les fonctions de Contrôle, de protection et de Commande moteur jusqu’à 800 A. Contrôle …un départ-moteur au carrefour du Contrôle et de la Puissance Installation simplifiée Surveillance à distance Accès transparent aux informations Indus. Autom. /Customer View/ Communication - JL - 09/2002 2

Démarreur contrôleur Te. Sys model U Installation simplifiée n 1 base puissance jusqu’à 32 A n 50 k. A/400 V certifiée IEC 947 -6 -2 n Large plage de réglage (dynamique x 4) n Tension de commande AC/DC n Unités de contrôle, modules fonctionnels et de contacts Assemblage des fonctions sans câblage Montage du démarreur 1 sens de marche Précâblage sur bus parallèle auxiliaires débrochables, accessoires de précâblage n Basse consommation 2, 4 W (techno électronique) n Faible dissipation thermique n Intégration des fonctions dans 45 mm de large Tout en un 45 mm en mode inverseur Indus. Autom. /Customer View/ Communication - JL - 09/2002 3

Démarreur contrôleur Te. Sys model U Personnalisation retardée … grâce à la débrochabilité des unités et modules Modularité sans outil Interchangeabilité du contrôle Evolution fonctionnelle Contrôle Contacts auxiliaires Logique/analogique * Communication * avec l’unité de contrôle évolutif Indus. Autom. /Customer View/ Communication - JL - 09/2002 4

Unité de contrôle Standard Class 10 réglage du courant thermique Ith protection magnétique Échelle des courants: Tension de commande : 0. 15 - 0. 6 A 0. 35 -1. 4 A 1. 25 -5 A 3 -12 A 4. 5 - 18 A 8 - 32 A 24 V DC basse consommation 24 V AC/DC 48/72 V AC/DC 110/240 V AC/DC Indus. Autom. /Customer View/ Communication - JL - 09/2002 5

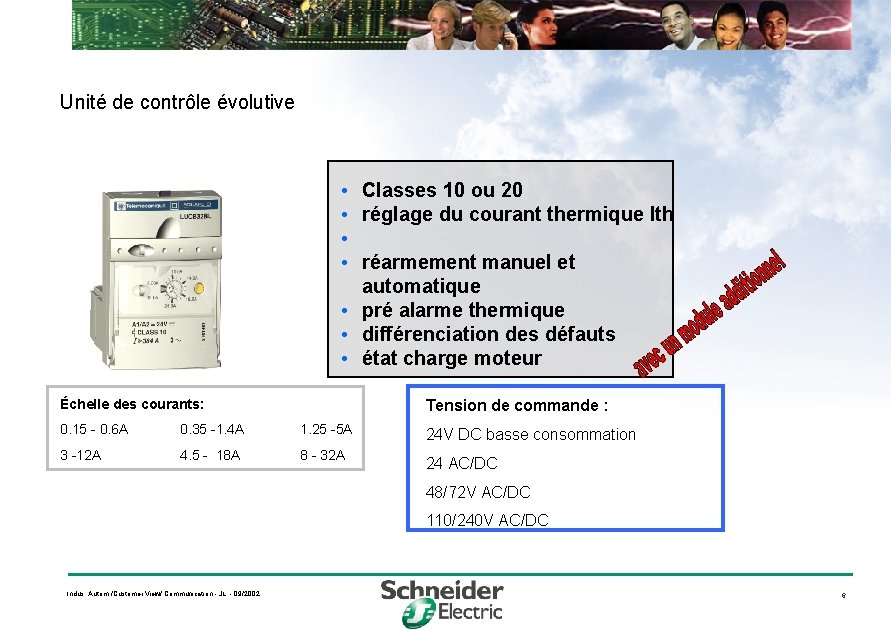

Unité de contrôle évolutive Classes 10 ou 20 réglage du courant thermique Ith réarmement manuel et automatique pré alarme thermique différenciation des défauts état charge moteur Échelle des courants: 0. 15 - 0. 6 A 0. 35 -1. 4 A 1. 25 -5 A 3 -12 A 4. 5 - 18 A 8 - 32 A Tension de commande : 24 V DC basse consommation 24 AC/DC 48/72 V AC/DC 110/240 V AC/DC Indus. Autom. /Customer View/ Communication - JL - 09/2002 6

Unité de contrôle Multifonction • paramétrable Power Suite V 1. 4 en local avec la visu à distance avec API, PC, PDA(logiciel Power suite) • Multiple fonctions de protection • classe 5 à 30 • Diagnostics, statistiques, historique Échelle des courants: 0. 15 - 0. 6 A 0. 35 -1. 4 A 1. 25 -5 A 3 -12 A 4. 5 - 18 A 8 - 32 A Tension de commande: 24 V DC basse consommation Indus. Autom. /Customer View/ Communication - JL - 09/2002 7

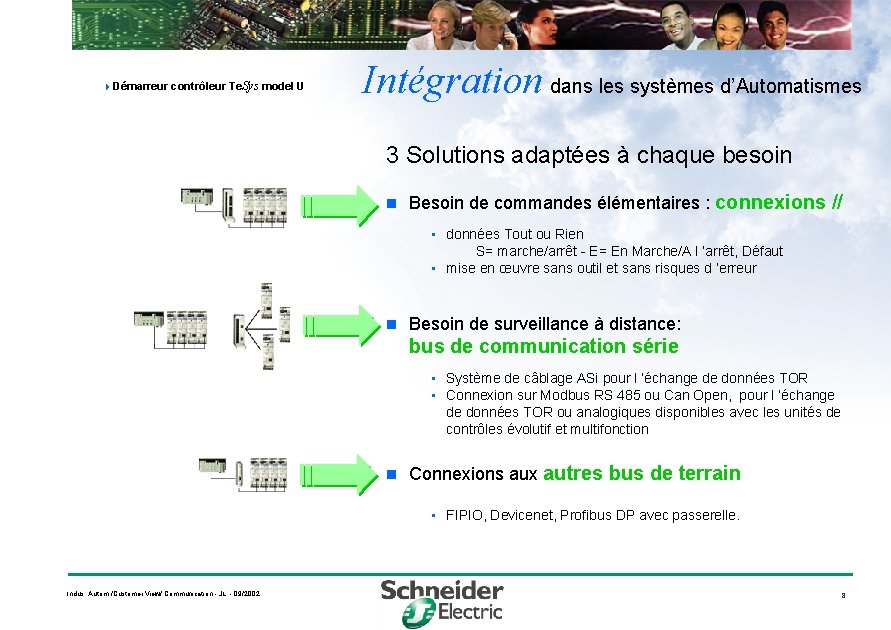

Démarreur contrôleur Te. Sys model U Intégration dans les systèmes d’Automatismes 3 Solutions adaptées à chaque besoin n Besoin de commandes élémentaires : connexions // • données Tout ou Rien S= marche/arrêt - E= En Marche/A l ’arrêt, Défaut • mise en œuvre sans outil et sans risques d ’erreur n Besoin de surveillance à distance: bus de communication série • Système de câblage ASi pour l ’échange de données TOR • Connexion sur Modbus RS 485 ou Can Open, pour l ’échange de données TOR ou analogiques disponibles avec les unités de contrôles évolutif et multifonction n Connexions aux autres bus de terrain • FIPIO, Devicenet, Profibus DP avec passerelle. Indus. Autom. /Customer View/ Communication - JL - 09/2002 8

Démarreur contrôleur Te. Sys model U Intégration dans les systèmes d’Automatisme Connexions parallèles n répartiteur pour 8 départs-moteurs pour une connexion aux cartes 16 E/12 S ou au système Telefast n Données disponibles par départ-moteur: 2 E=En Marche/A l’Arrêt-Défaut, 1 S=Marche/Arrêt n Module de précâblage //, câble RJ 45/RJ 45, connecteur HE 10 etc. . Précâblage sur bus parallèle Indus. Autom. /Customer View/ Communication - JL - 09/2002 9

Démarreur contrôleur Te. Sys model U Intégration dans les systèmes d’Automatismes Bus de communication série n Accès transparent aux informations Constituant classe d’implémentation Z 10 - Services de communication Ethernet, niveau 10 (lecture / écriture de tables de registres, identification du module) - Modbus RS 485/Can Open k! c Cli Indus. Autom. /Customer View/ Communication - JL - 09/2002 - Profil 7. D. F. 0 - ASi V 2 10

Démarreur contrôleur Te. Sys model U Te. Sys U, l’accès transparent Ethernet Ilôt d’automatismes Automate WEB server 174 CEV 30010 Asi Can Open Indus. Autom. /Customer View/ Communication - JL - 09/2002 Mod. Bus 11

Démarreur contrôleur Te. Sys model U Te. Sys U, l’ ouverture aux autres bus Bus de terrain (FIPIO / Profibus DP, Devicenet, . . . ) Exemple d’Entrées / Sorties déportées Indus. Autom. /Customer View/ Communication - JL - 09/2002 Mod. Bus 12

Démarreur contrôleur Te. Sys model U Surveillance à distance, les bénéfices n L’équipement & le process sous surveillance pour une meilleure productivité Ethernet Internet n L’équipement et le process performant Suivi de l’application sur le produit, via un terminal graphique ou à distance Etats du départ-moteur Mesure de la charge moteur Préalarme sur défaut Diagnostique & Maintenance préventive pour garantir un haut niveau de service Nombre de manoeuvres Durée d ’utilisation Enregistrement des 5 derniers défauts Nombreuses fonction de surveillance alarme, réarmement automatique Indus. Autom. /Customer View/ Communication - JL - 09/2002 13

Démarreur contrôleur Te. Sys model U Contrôle de l’application, de 32 à 800 A n Avec le Contrôleur, les mêmes bénéfices clients // connexions Asi Can Open Modbus RS 485 CT M 1 Indus. Autom. /Customer View/ Communication - JL - 09/2002 M 3 M 4 14
