TEST PHYSICS agusbudiantonugroho. wordpress. com By 22 SOAL - Since 2012 PENGGUNAAN PROGRAM VBA KETENTUAN 1. SOAL TERDIRI DARI PILIHAN GANDA. 2. SOAL DALAM BENTUK OPTION 3. CARA MENGERJAKAN CUKUP ANDA PILIH HURUP ABJAD PADA OPTION SOAL TERSEBUT 4. SETELAH ANDA NYAKIN KLIK…. YES… UNTUK MELANJUTKAN SOAL BERIKUTNYA Tes ini saya kembangkan dengan menggunakan program VBA ( Visual Basic Adminitration ) dengan harapan untuk perkembangan ilmu pengetahuan dalam pembelajaran dan mengacu pada perkembangan ilmu pengetahuan tehnologi sehingga harapan saya peserta didik tidak jauh ketinggalan dengan adanya perkembangan ilmu pengetahuan yang berkembang begitu pesat tiap detik NEXT 1

16 Lampu pijar 100 watt / 220 volt dihubungkan dengan sumber tegangan PLN 220 V. arus maksimum yang mengalir pada lampu adalah …. A. 2, 2 A B. 1, 1 A C. 1 A D. 0, 98 A E. 0, 45 A 2

15 Gaya gerak listrik induksi dalam suatu rangkaian adalah sama dengan kecepatan perubahan fluks yang melingkupi rangkaian tersebut. Pernyataan tersebut adalah meru-pakan bunyi dari HUKUM… A. LENZ B. BIOT -SAVART C. OHM D. KIRCOFF E. FARADAY 3

2 GGl induksi pada kawat yang memotong medan magnetik tidak tergantung pada A. Kecepatan kawat B. Panjang kawat C. Diameter kawat D. Orientasi kawat E. Rapat fluks medan magnet 4

21 Rangaian seri R = 30 , L = 0, 8 H dan C= 250 F, dipasang pada sumber tegangan V = 200 √ 2 sin 100 t. Daya rata-rata yang diberikan kepada rangkaian adalah…. . A. 480 W B. 400 W C. 380 W D. 300 W E. 162 W 5

3 satuan fluks magnetik adalh Wb. Nilai 1 Wb setara dengan…. . A. 1 Tm B. 1 Tm 2 C. 1 T/m 2 D. 1 Am 2 E. 1 A/m 2 6

12 Sebuah kumparan jika dihubungkan dengan arus searah dari 150 V mendapat aliran listrik 5 A. Jika dihubungkan dengan arus bolak-balik aliran listriknya hany a 3 A, maka besarnya hambatan induktif adalah … A. 120 OHM B. 100 OHM C. 80 OHM D. 60 OHM E. 50 OHM 7

Perharikan gambar berikut ! R= 30 L= 0, 8 H C = 250 F Kuat arus listrik Yang ditunjukan pada pembacaan 20 A adalah …. Ampere A. 5 B. 4 C. 3 D. 2 E. 1 8

18 Perhatikan gambar dibawah : G = Generator R = 30 ohm L = 0, 8 henry C = 250 mikrofarad Beda potensial antara A dan B mendekati : A. 100 V B. 80 V C. 60 V D. 40 V E. 20 V 9

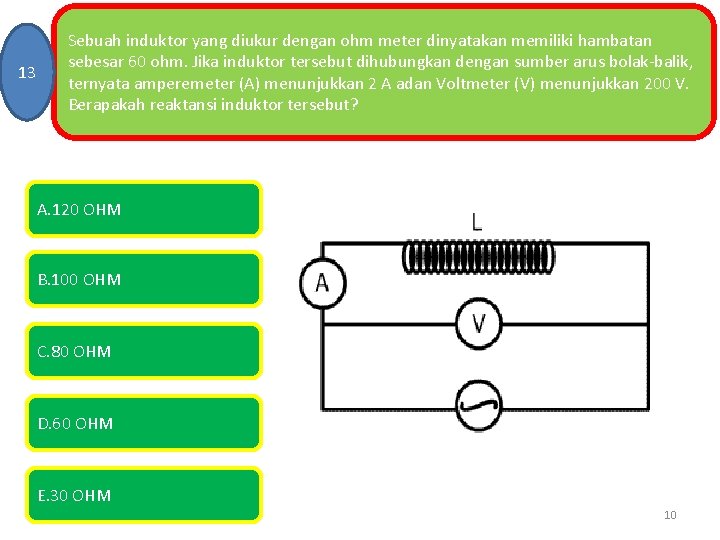

13 Sebuah induktor yang diukur dengan ohm meter dinyatakan memiliki hambatan sebesar 60 ohm. Jika induktor tersebut dihubungkan dengan sumber arus bolak-balik, ternyata amperemeter (A) menunjukkan 2 A adan Voltmeter (V) menunjukkan 200 V. Berapakah reaktansi induktor tersebut? A. 120 OHM B. 100 OHM C. 80 OHM D. 60 OHM E. 30 OHM 10

14 Perubahan flux dari kumparan 250 lilitan sama dengan 8. 10 – 3 Wb/s. Apabila perubahan kuat arus yang mengalir pada kumparan 0, 05 A/s, maka besar induktansi dari kumparan adalah …. A. 5, 0 H B. 4, 5 H C. 4, 0 H D. 3, 5 H E. 1, 4 H 11

kumparan dengan 500 lilitan dan induktansi diri 25 m. H mengalami perubahan arus listrik dari 14 A menjadi 6 A dalam waktu 0, 1 s. tegangan di ujung kumparan adalah… V 5 A. 0, 8 B. 1, 2 C. 2 D. 2, 4 E. 3, 6 12

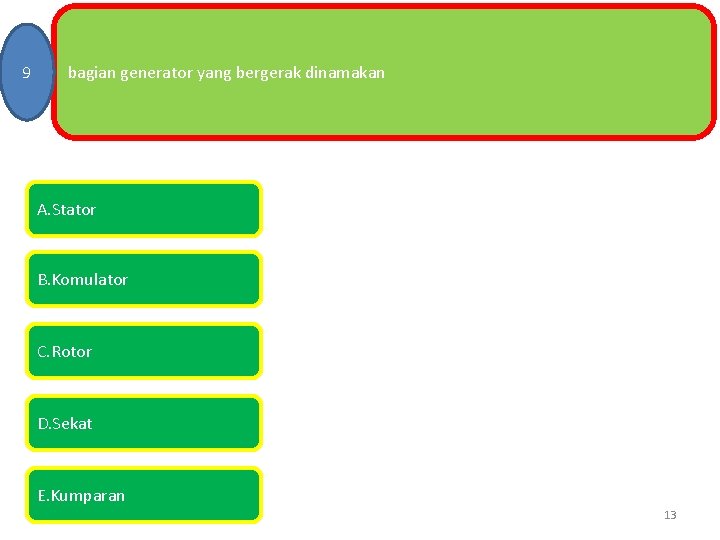

9 bagian generator yang bergerak dinamakan A. Stator B. Komulator C. Rotor D. Sekat E. Kumparan 13

1 Besarnya GGL induksi pada kumparan tidak dipengaruhi oleh A. Perubahan luas bidang kumparan B. Hambatan kumparan C. Kuat medan magnet D. Banyaknya lilitan E. Perubahan fluks 14

sebuah kumparan dengan 100 lilitan dilewati medan magnetik yang berkurang sebesar 2 x 10 -3 Wb dalam waktu 0, 5 s. Besarnya GGL induksi dalam kumparan adalah… V 4 A. 0, 01 B. 0, 4 C. 1 D. 2 E. 2, 5 15

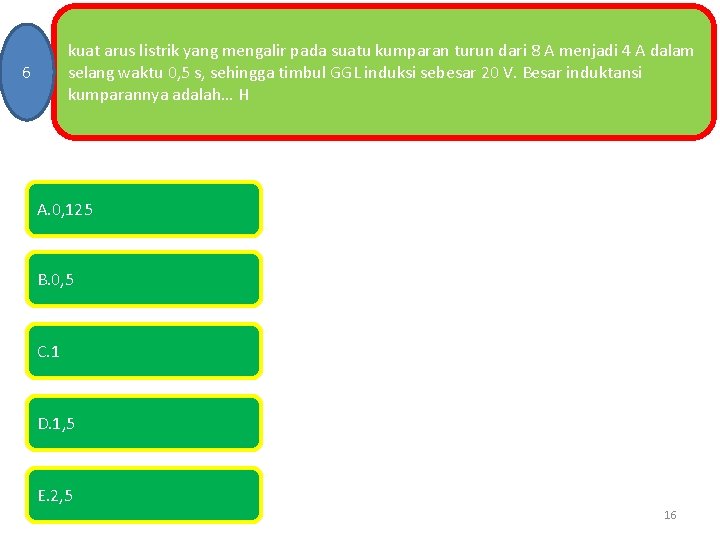

kuat arus listrik yang mengalir pada suatu kumparan turun dari 8 A menjadi 4 A dalam selang waktu 0, 5 s, sehingga timbul GGL induksi sebesar 20 V. Besar induktansi kumparannya adalah… H 6 A. 0, 125 B. 0, 5 C. 1 D. 1, 5 E. 2, 5 16

7 prinsip kerja transformator berdasarkan hukum A. biot-Savart B. Ampere C. Faraday D. Henry E. Coulomb 17

8 perbandingan jumlah lilitan primer dan sekunder sebuah trafo adalah 1 : 5. Jika tegangan sekundernya 1000 V, maka tegangan primernya adalah…. V A. 200 B. 250 C. 4000 D. 5000 E. 25000 18

10 jumlah lilitan sekunder pada trafo adalah 250 lilitan. Jika tegangan primer trafo 100 V dan tegangan sekundernya 10 V, maka banyaknya lilitan kumparan primer adalah…. lilitan A. 50 B. 250 C. 500 D. 1500 E. 2500 19

11 Sebuah kumparan memiliki 100 lilitan, dan induktansi dirinya berharga 0, 4 henry. Bila pada kumparan tersebut terjadi perubahan kuat arus dari 10 A menjadi 2 A selama 0, 1 sekon, maka GGL induksi dari ujung-ujung kumparan adalah …. A. 8 V B. 16 V C. 32 V D. 64 V E. 80 V 20

17 Sebuah kapasitor dengan kapasitas 100 mikrofarad dihubungkan dengan arus bolak balik 100 V, f = 50 Hz maka besarnya reaktansi kapasitif …. A. 5 / ohm B. 10 / ohm C. 5 0 / ohm D. 100 / ohm E. 500 / ohm 21

19 Perharikan gambar berikut ! I=5 A R=8 XL = 12 XC = 6 Beda Potensial Yang ditunjukan pada pembacaan V adalah …. Volt A. 50 B. 60 C. 75 D. 10 E. 150 22

22 Rangaian seri R = 30 , L = 10 H dan C= 250 F, mempunyai impedansi terkecil, maka frekunsi resonansi adalah…. . A. 400/ HZ B. 200/ Hz C. 100/ Hz D. 30/ Hz E. 10/ Hz 23

YAKIN DENGAN JAWABAN KEMBALI LIHAT HASILNYA 24
