TERREMOTI Volta Basilica Assisi terremoto 1997 Citt del

TERREMOTI

Volta Basilica Assisi, terremoto 1997

Città del Messico, 1985

Turchia 1999

COSA E’ UN TERREMOTO? Vibrazione più o meno forte della terra prodotta dalla liberazione di energia meccanica da un punto al suo interno detto fuoco o IPOCENTRO del terremoto. La zona posta in superficie sulla verticale dell’ipocentro viene definito EPICENTRO DEL TERREMOTO. PERCHE’ IN UN DETERMINATO LUOGO DELLA TERRA SI VERIFICA UN TERREMOTO? Teoria del rimbalzo elastico: Rocce sottoposte a qualche sforzo (A) (causati da movimenti nella crosta o nel mantello superiore) si comportano in modo elastico, deformandosi progressivamente, fino ad arrivare al momento di rottura(B). A questo punto(C) nella massa rocciosa si forma una lacerazione (faglia), le due parti della roccia riacquisiscono il loro stato di equilibrio ed il loro volume con una serie di vibrazioni, onde, che si trasmettono alle rocce circostanti. Concetto di CICLO SISMICO

DOVE AVVENGONO I TERREMOTI? GLI EPICENTRI SONO DISTRIBUITI IN ZONE BEN PRECISE. • Lungo le dorsali oceaniche (ipocentri superficiali). • Lungo le fosse oceaniche (ipocentri da superficiali a profondi, distribuiti lungo la superficie di Benioff) • Lungo le catene montuose di formazione recente ( ipocentri fino a 100 km di porfondita) Epicentri di 30. 000 terremoti registrati nel periodo 1961 -1967 (servizio geodetico costiero degli USA) Distribuzione generale dei terremoti con magnitudo maggiore a 4, 5 nel decennio 1963 -1972 • Associati ai vulcani.

COME SI PROPAGANO LE ONDE DALL’IPOCENTRO? Dall’ipocentro si propagano differenti tipi di onde, che attraversando materiali diversi all’interno della terra vanno incontro a fenomeni di rifrazione e riflessione. All’epicentro arriva un groviglio di onde con frequenza e velocità differenti. Per riconosce le diverse onde bisogna porsi ad una certa distanza dall’epicentro. E’ quindi possibile riconoscere le seguenti onde: §ONDE LONGITUDINALI( di compressione, onde P) • La roccia subisce rapide contrazioni e dilatazioni. • Sono le più veloci (4 -8 Km/s) per questo sono dette onde prime o P. • si propagano in ogni mezzo; §ONDE TRASVERSALI( di Taglio, onde S) • Le rocce oscillano perpendicolarmente alla direzione di propagazione. • sono meno veloci delle P (2, 3 -4, 6 Km/s). • La roccia subisce modificazioni di forma ma non di volume. • non si propagano nei fluidi. §Quando le onde interne raggiungono la superficie si trasformano in ONDE SUPERFICIALI: Si propagano dall’epicentro lungo la superficie terrestre. §Onde di Rayleigh(A): fanno vibrare il terreno secondo orbite ellittiche e retrograde rispetto alla direzione di propagazione dell'onda. § Onde di Love (B)fanno vibrare il terreno sul piano orizzontale. Il movimento delle particelle attraversate da queste onde è trasversale e orizzontale rispetto alla direzione di propagazione delle onde.

COME SI OTTENGONO INFORMAZIONI SU UN TERREMOTO? IL SISMOGRAFO: strumento che consente di trasformare l’insieme delle onde che raggiungono la superficie in una registrazione chiamata SISMOGRAMMA. Si basa sull’inerzia di una massa sospesa che tende a rimanere immobile anche quando il supporto inizia a muoversi insieme al suolo per il manifestarsi di una vibrazione. Vengono registrate separatamente le componenti secondo un sistema di tre assi perpendicolari. Sismogramma: Componente verticale (sopra), orizzontale (sotto). Ad una certa distanza dall’epicentro le onde si separano. Nella prima parte si osservano le onde P, nella parte centrale si sovrappongono le onde S, nella parte terminale prevalgono le onde superficiali.

INFORMAZIONI OTTENUTE DAL SISMOGRAMMA • DISTANZA DALL’EPICENTRO: in base alle differenze dei tempi di arrivo delle onde P ed S che aumentano al crescere delle distanze. • LOCALIZZAZIONE DELL’EPICENTRO come intersezione di tre circonferenze centrate su tre sismografi. Linee unenti i punti che rappresentano il momento di arrvo delle onde P, S e L in stazioni poste a distanze diverse Per poter applicare metodi di elaborazione statistica sono necessarie le registrazioni di piu stazioni. • PROFONDITA DELL’IPOCENTRO • POTENZA E DURATA DEL TERREMOTO • DIREZIONE, AMPIEZZA DEL MOVIMENTO LUNGO LA FAGLIA CHE HA GENERATO IL TERREMOTO

COME SI VALUTA LA FORZA DI UN TERREMOTO? MAGNITUDO ED INTENSITA’ MAGNITUDO Collegata alla quantità di energia emessa indipendentemente dagli effetti distruttivi. Determinata misurando l’ampiezza del movimento del terreno in base alla registrazione di uno dei tipi di onda. E’ stato osservato che a parità di distanza dalla sorgente un terremoto più forte fa registrare oscillazioni più grandi. L’ampiezza massima delle onde registrate (A) può essere usata come misura della grandezza di un terremoto se confrontata con l’ampiezza massima (A 0)delle onde registrate per un terremoto scelto come riferimento. TERREMOTO STANDARD: terremoto che produce su un sismografo standard, posto a 100 km dall’epicentro un sismogramma con oscillazione massima uguale a 0, 001 mm. M= log 10 A-log 10 A 0

INTENSITA’ Valutata in base al danneggiamento delle strutture e all’entità dello sconvolgimento del suolo. La scala di intensità più usata in Europa e la MCS (Mercalli, Cancani, Sieberg) Dal grado di intensità attribuita ad ogni località è riportato su una rappresentazione cartografica tracciando delle linee di confine tra le zone in cui il terremoto si e’ manifestato con intensità diverse si ottiene una serie di linee chiuse chiamate ISOSISME. Forniscono informazioni sulla struttura geologica dell’area in esame, se appaiono più vicine tra loro hanno subito il fenomeno dello smorzamento, la curva più interna racchiude l’area dell’epicentro macrosismico. Non c’e’ sempre corrispondenza tra intensità e magnitudo

DA COSA DIPENDONO I DIFFERENTI EFFETTI § Tipo di costruzioni (ingegneria antisismica). § Natura geologica del terreno. § Tipo di antropizzazione dell’area. § Prontezza delle misure di soccorso.

EFFETTI DEI TERREMOTI 1 § LIQUEFAZIONE Alcuni terreni a causa delle vibrazioni perdono ogni resistenza e si comportano come Turchia, 1999 fluidi, per cui gli edifici sovrastanti affondano in essi. § FAGLIAMENTO DEL TERRENO Spostamenti del terreno orizzontali, verticali o obliqui dovuti a rotture lungo le faglie in cui si erano accumulate deformazioni elastiche. § INCENDI Dovuti alla rottura di linee elettriche e di condutture del gas. Loma Prieta, California, 1989

EFFETTI DEI TERREMOTI 2 § FRANE E VALANGHE Favorite dalle condizioni topografiche e meteorologiche. Si possono verificare scivolamenti di detrito: roccia, fango, ghiaccio, manto nevoso. Alaska, 1964

EFFETTI DEI TERREMOTI 3 § INONDAZIONI Causate dalla rottura argini dei corsi d’acqua e da tsunami. § TSUNAMI Quando il movimento di faglia associato al terremoto fa sollevare o alzare un tratto del fondo del mare provoca una perturbazione che si manifesta sulla superficie del mare con onde molto lunghe che si propagano con una velocità tra 500 e 1000 Km/h in mare aperto. Indonesia 2004

COME POSSIAMO DIFENDERCI DA TUTTO QUESTO? § PREVISIONE DETERMINISTICA § si basa sullo studio dei fenomeni precursori (basati sul modello del rimbalzo elastico, DILATANZA). § Variazione della velocità di propagazione delle onde P. § Deformazioni sensibile del suolo. § Aumento della quantità di gas radon nelle acque delle falde. Richiede sorveglianza continua con risultati non ancora del tutto attendibili. § PREVISIONE STATISTICA si basa: § Sul fatto che la distribuzione delle aree sismiche non e casuale. § Sulla periodicità dell’attività sismica in una data regione. § Sullo studio di cataloghi sismici ( contengono i dati caratteristici di tutti i terremoti). E’ una previsione a lungo termine, di scarsa utilità per un allarme sismico. COSA SI PUO’ FARE: § Applicazione norme edilizia antisismica. § Educazione di massa.

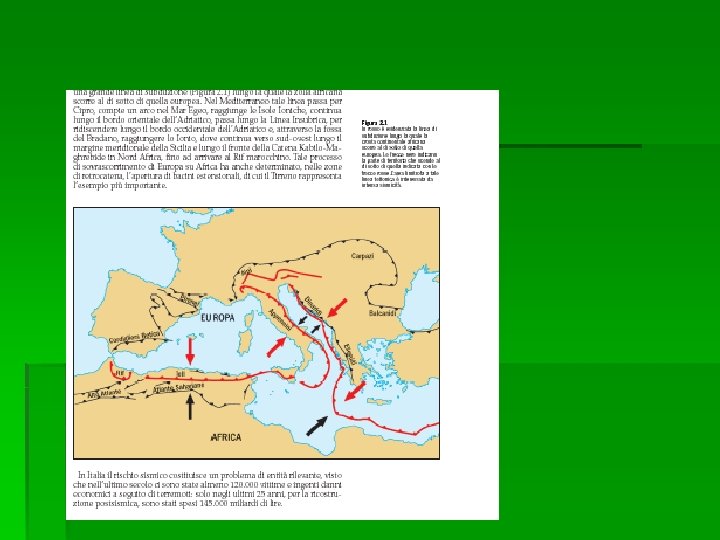

IL RISCHIO SISMICO IN ITALIA § Negli ultimi 2000 ci sono stati migliaia di terremoti. § 150 con intensità pari o superiore a l IX grado MCS. Le vittime sono state oltre 450000
