TERM PROJECT Subject SNMP Manager NETWORK PROGRAMING SNMP
TERM PROJECT 설명 문서 Subject : SNMP Manager NETWORK PROGRAMING
SNMP의 구성 Management Station SNMP Manager SNMP Agent SNMP Client SNMP Manager는 정보를 수집하기 위해서 Request 메시지를 SNMP Agnet에게 전송하고 Agent는 Response 메시지를 Manager에게 전송한다. 3 계명대학교 네트워크 프로그래밍

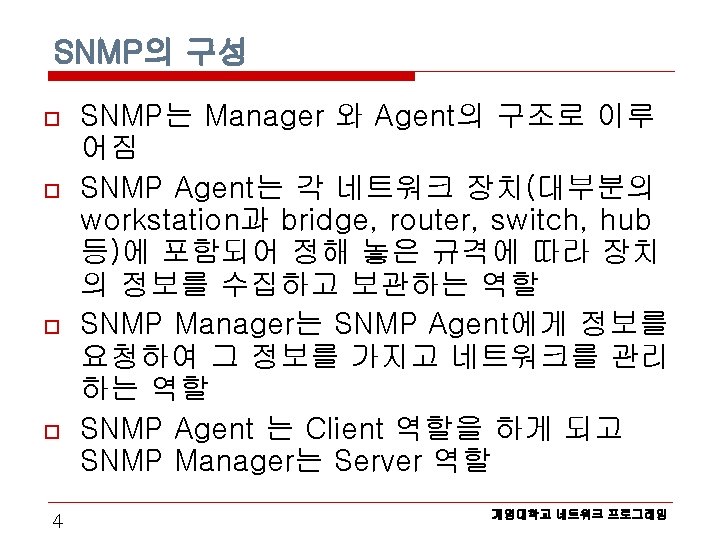

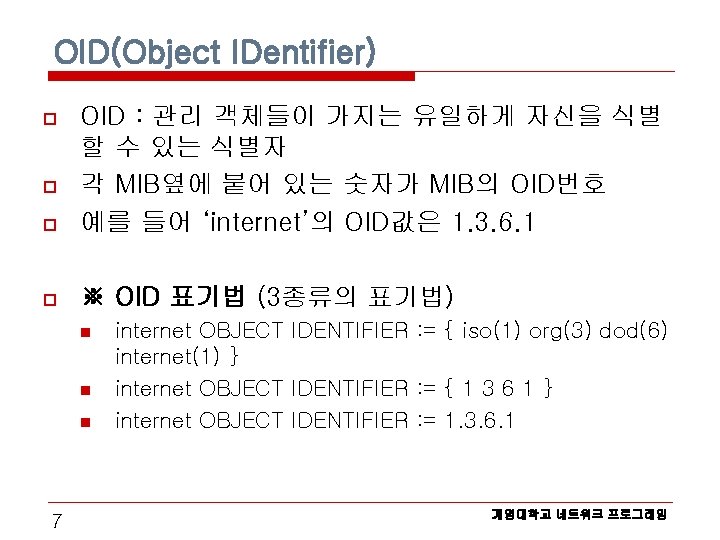

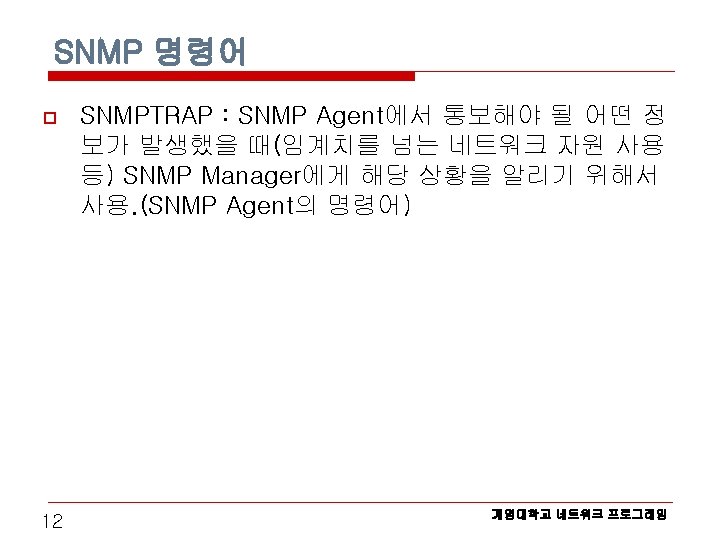

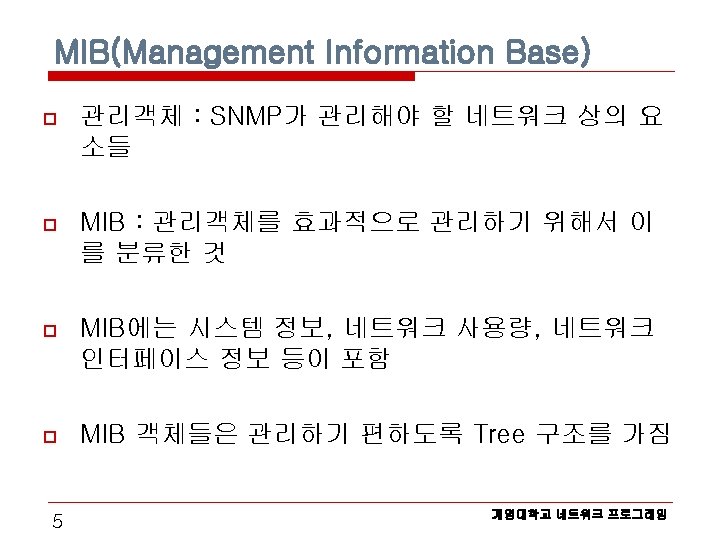

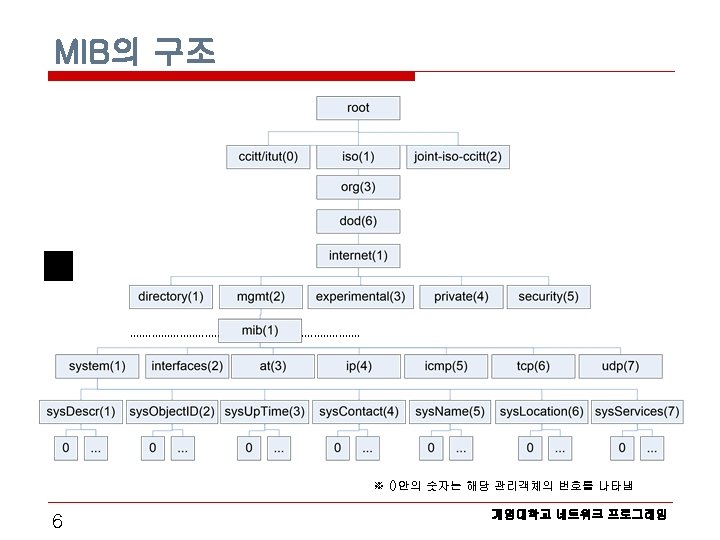

OID(Object IDentifier) o o o OID : 관리 객체들이 가지는 유일하게 자신을 식별 할 수 있는 식별자 각 MIB옆에 붙어 있는 숫자가 MIB의 OID번호 예를 들어 ‘internet’의 OID값은 1. 3. 6. 1 o ※ OID 표기법 (3종류의 표기법) n n n 7 internet OBJECT IDENTIFIER : = { iso(1) org(3) dod(6) internet(1) } internet OBJECT IDENTIFIER : = { 1 3 6 1 } internet OBJECT IDENTIFIER : = 1. 3. 6. 1 계명대학교 네트워크 프로그래밍

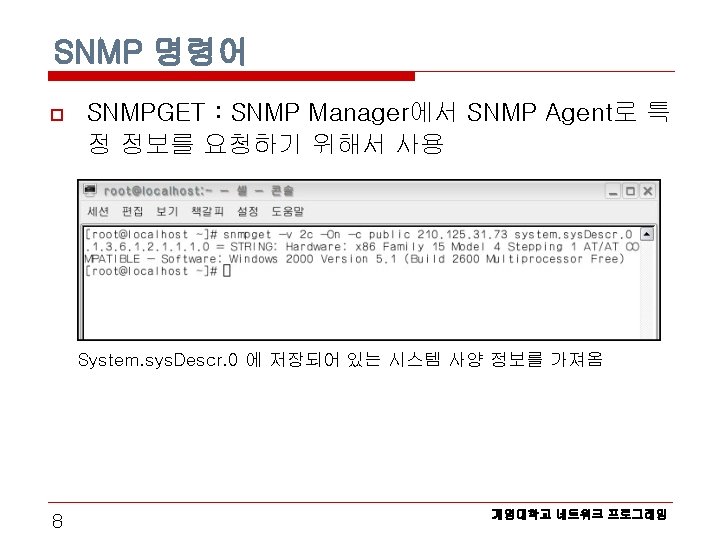

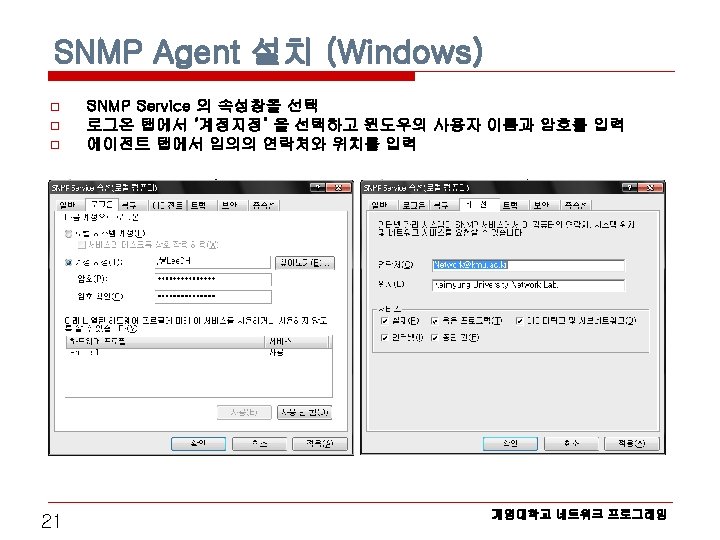

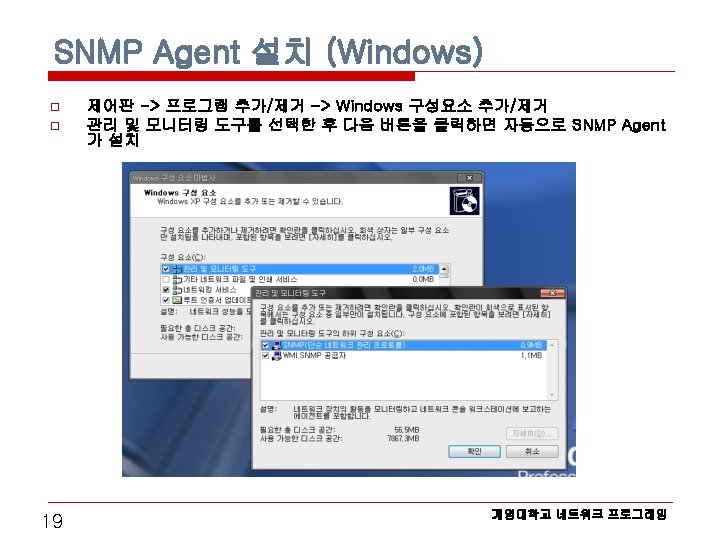

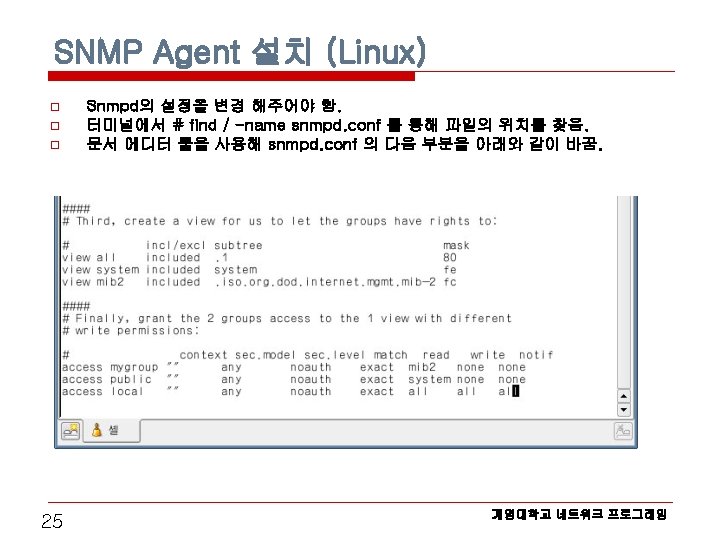

SNMP Packet 구조 o Get. Request/Get. Next. Request/Set. Request Packet 구조 n PDU type : Get, Get. Next, Response, Set 등 PDU 종류 ( Get. Request : 0, Get. Next. Request : 1, Set. Request : 2, Get. Response : 3, Trap : 4 ) n n 15 Request ID : 순서번호로서, 요청과 응답을 일치시키는데 사용 3번째 필드와 4번째 필드는 사용하지 않으므로 0 으로 초기화 계명대학교 네트워크 프로그래밍

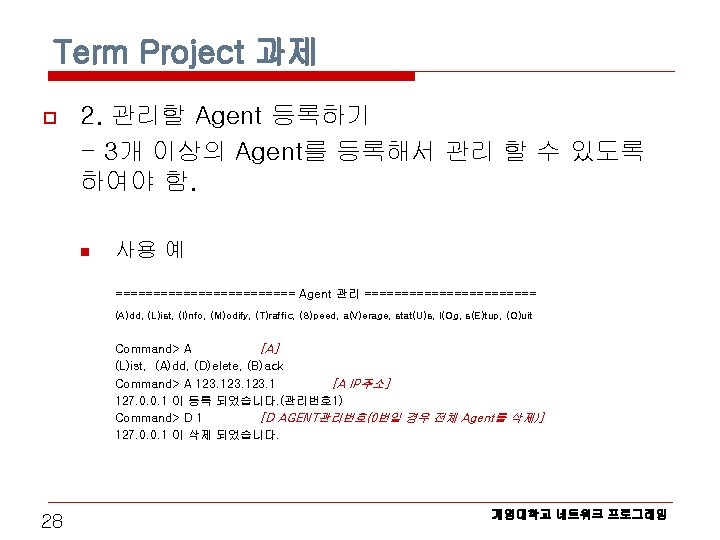

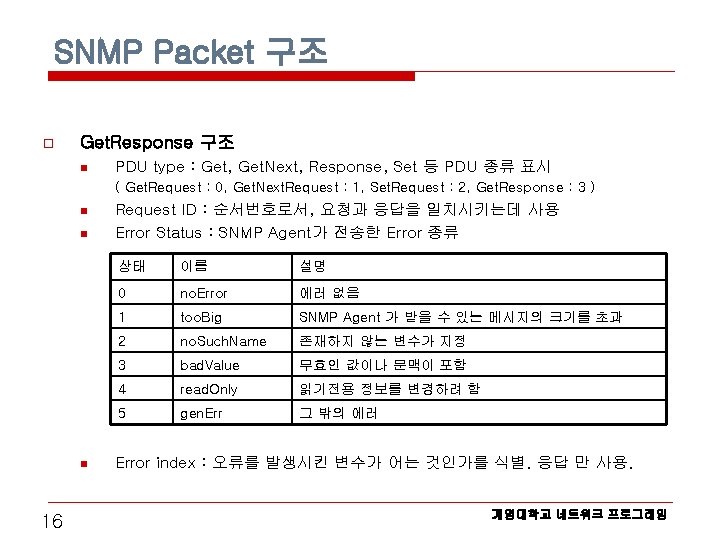

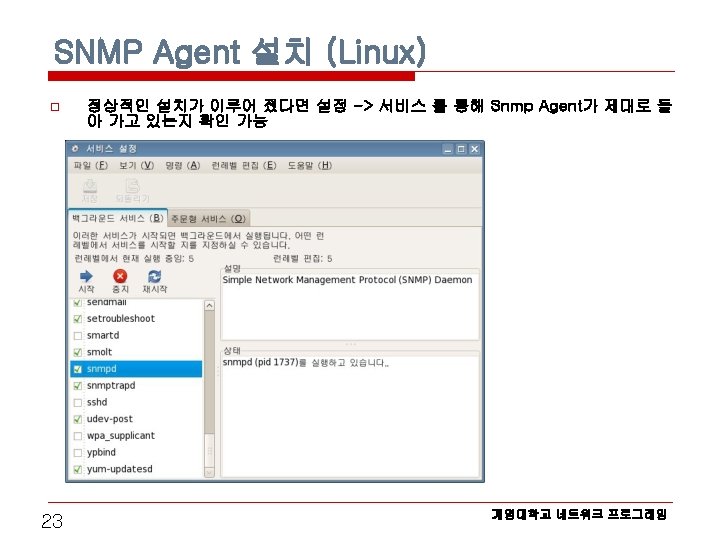

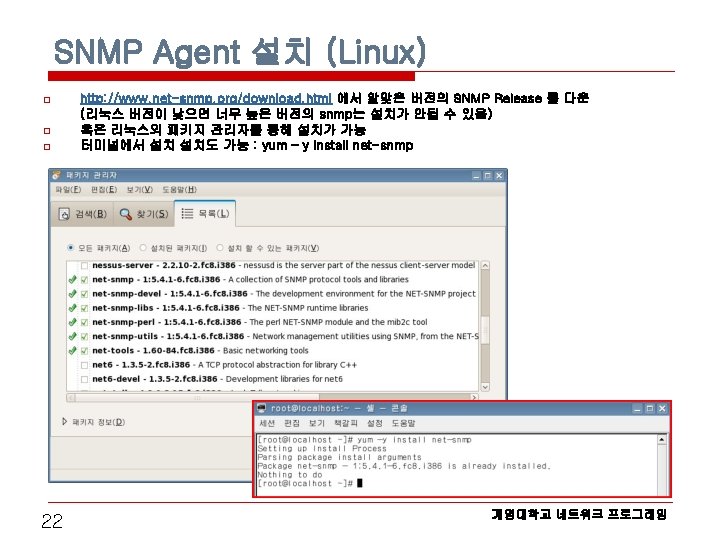

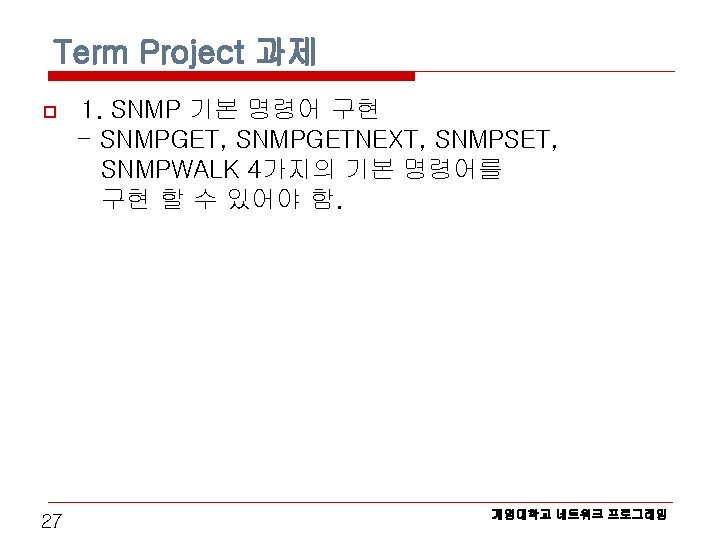

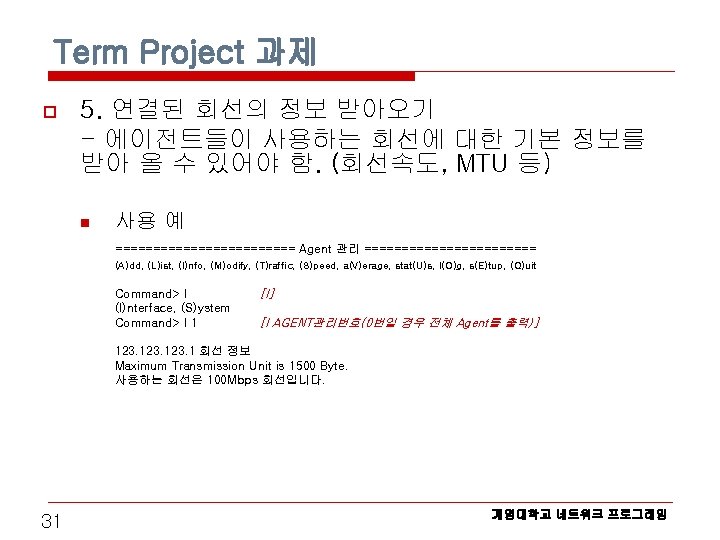

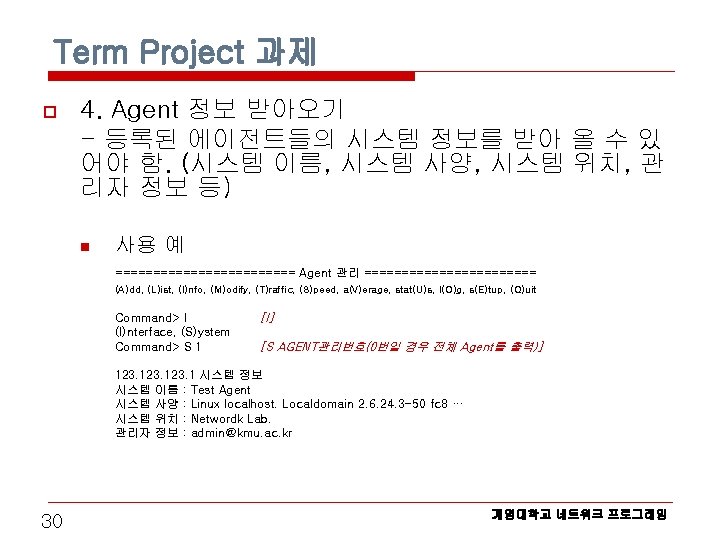

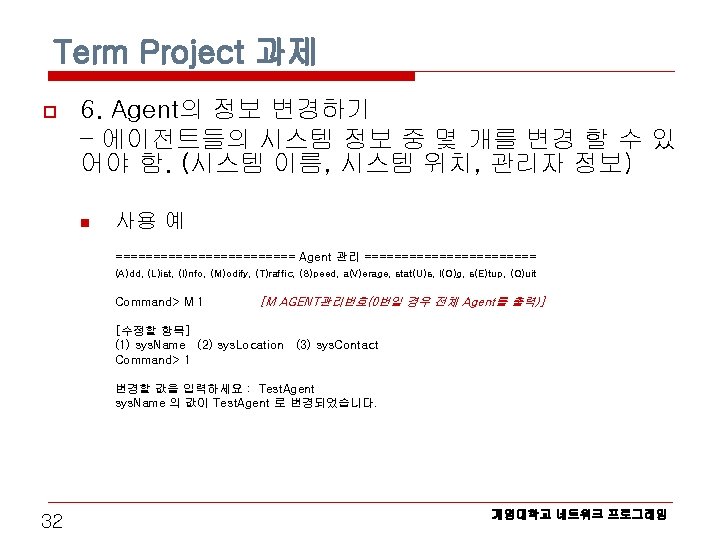

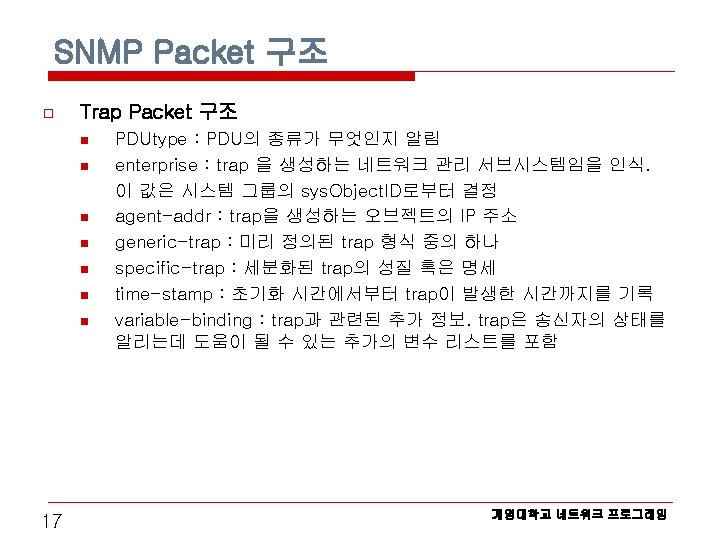

Term Project 과제 o 7. Traffic Check 하기 - Agent가 송수신 하는 데이터의 트래픽을 그래프로 표시 할 수 있어야 함. n 사용 예 ============ Agent 관리 ============ (A)dd, (L)ist, (I)nfo, (M)odify, (T)raffic, (S)peed, a(V)erage, stat(U)s, l(O)g, s(E)tup, (Q)uit Command> T 1 [T AGENT관리번호(0번일 경우 전체 Agent를 출력)] 127. 0. 0. 1 의 트래픽 [12: 00] |======= (1000 packets) [12: 00: 30] |========= (1200 packets) [12: 01: 00] |======== (1100 packets) [12: 01: 30] |================ (2000 packets) [12: 00] |======= (1000 packets) 33 계명대학교 네트워크 프로그래밍
