TEPLOTNÍ ROZTAŽNOST PEVNÝCH LÁTEK © RNDr. Jiří Kocourek 2013

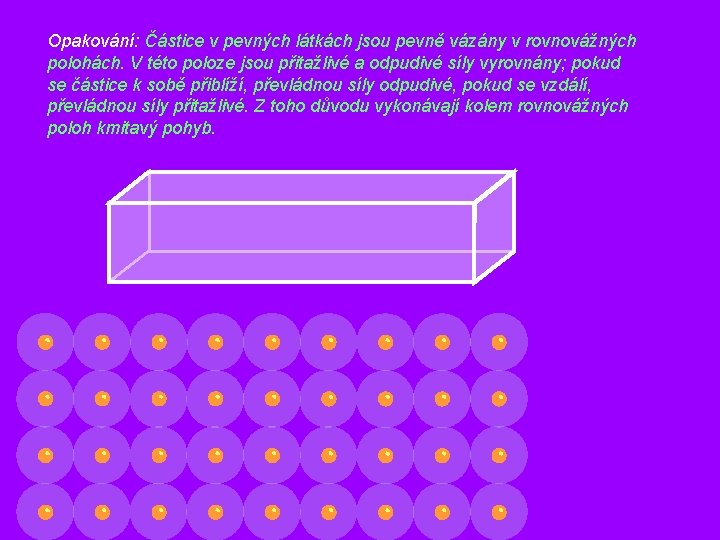

Opakování: Částice v pevných látkách jsou pevně vázány v rovnovážných polohách. V této poloze jsou přitažlivé a odpudivé síly vyrovnány; pokud se částice k sobě přiblíží, převládnou síly odpudivé, pokud se vzdálí, převládnou síly přitažlivé. Z toho důvodu vykonávají kolem rovnovážných poloh kmitavý pohyb.

Teplotní roztažnost pevného tělesa: Při nižších teplotách mají částice menší kinetickou energii. Oblast, v níž kmitá každá částice, je tedy menší.

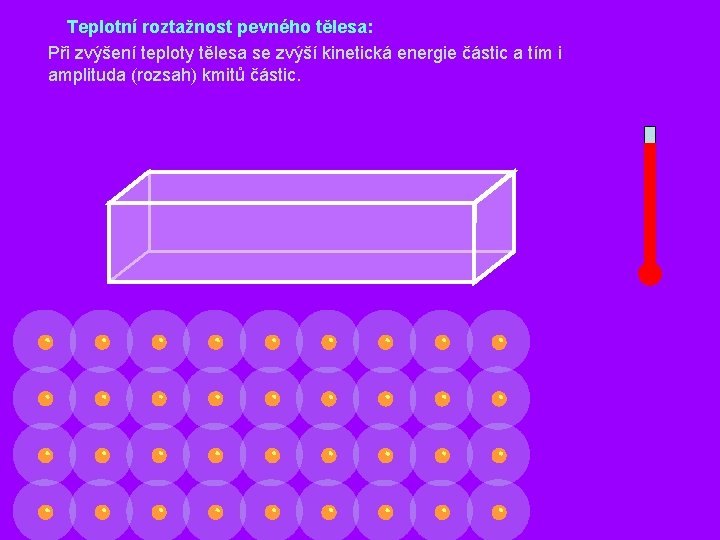

Teplotní roztažnost pevného tělesa: Při zvýšení teploty tělesa se zvýší kinetická energie částic a tím i amplituda (rozsah) kmitů částic.

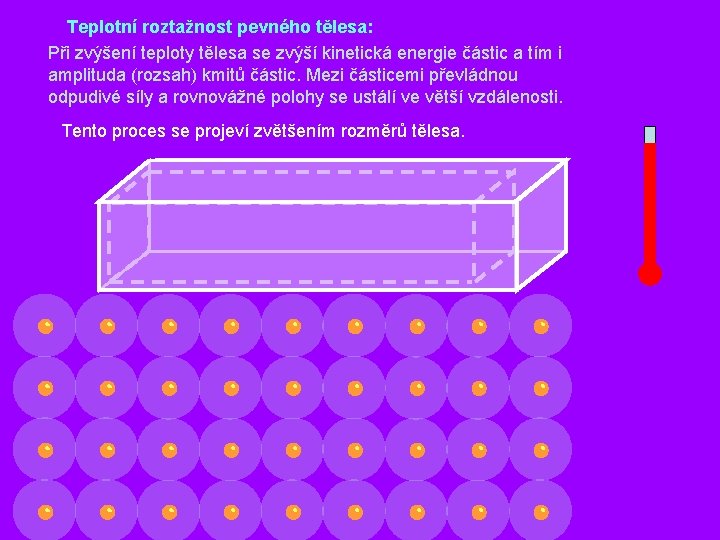

Teplotní roztažnost pevného tělesa: Při zvýšení teploty tělesa se zvýší kinetická energie částic a tím i amplituda (rozsah) kmitů částic. Mezi částicemi převládnou odpudivé síly a rovnovážné polohy se ustálí ve větší vzdálenosti. Tento proces se projeví zvětšením rozměrů tělesa.

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0. . . počáteční délka při teplotě T 0

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0 Dl l l 0. . . počáteční délka při teplotě T 0 l. . . délka při zvýšení teploty na hodnotu T D l = l – l 0. . . prodloužení

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0 Dl l l 0. . . počáteční délka při teplotě T 0 l. . . délka při zvýšení teploty na hodnotu T D l = l – l 0. . . prodloužení Z pokusů vyplývá:

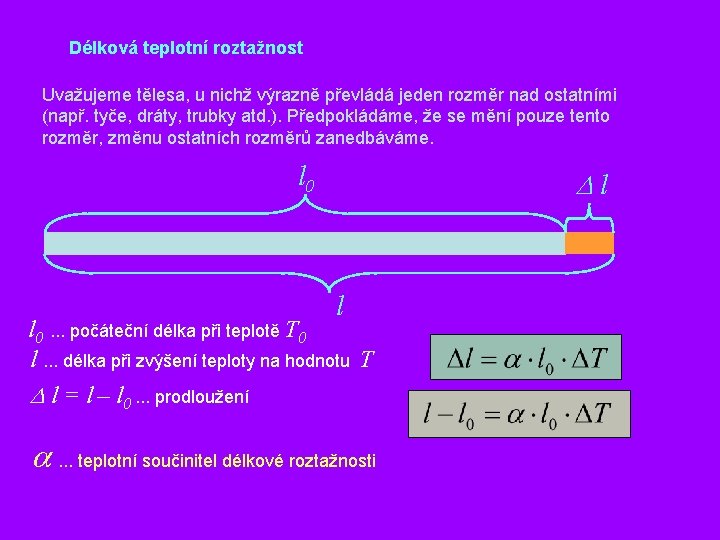

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0 Dl l l 0. . . počáteční délka při teplotě T 0 l. . . délka při zvýšení teploty na hodnotu T D l = l – l 0. . . prodloužení a. . . teplotní součinitel délkové roztažnosti

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0 Dl l l 0. . . počáteční délka při teplotě T 0 l. . . délka při zvýšení teploty na hodnotu T D l = l – l 0. . . prodloužení a. . . teplotní součinitel délkové roztažnosti

Délková teplotní roztažnost Uvažujeme tělesa, u nichž výrazně převládá jeden rozměr nad ostatními (např. tyče, dráty, trubky atd. ). Předpokládáme, že se mění pouze tento rozměr, změnu ostatních rozměrů zanedbáváme. l 0 Dl l l 0. . . počáteční délka při teplotě T 0 l. . . délka při zvýšení teploty na hodnotu T D l = l – l 0. . . prodloužení a. . . teplotní součinitel délkové roztažnosti

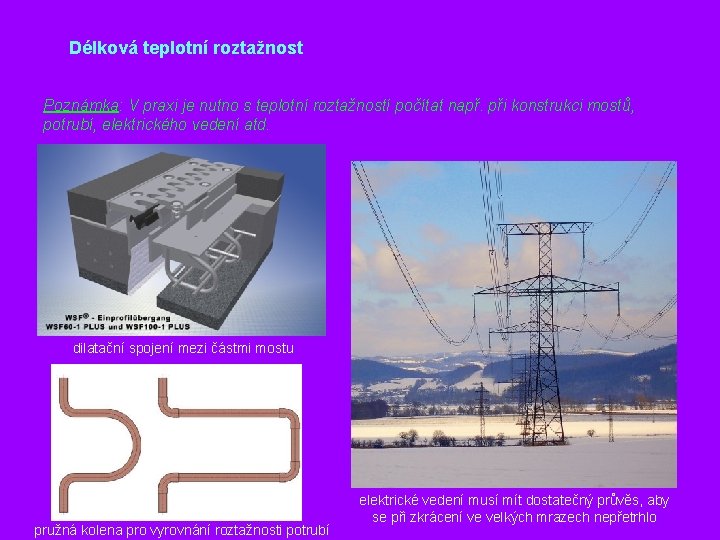

Délková teplotní roztažnost Poznámka: V praxi je nutno s teplotní roztažností počítat např. při konstrukci mostů, potrubí, elektrického vedení atd. dilatační spojení mezi částmi mostu pružná kolena pro vyrovnání roztažnosti potrubí elektrické vedení musí mít dostatečný průvěs, aby se při zkrácení ve velkých mrazech nepřetrhlo

Délková teplotní roztažnost Bimetalový pásek: Svařené dva kovy s rozdílnou teplotní roztažností: a 1 < a 2 bimetalový teploměr
