Teoria sterowania Wykad 3 Modele matematyczne opis matematyczny
- Slides: 26

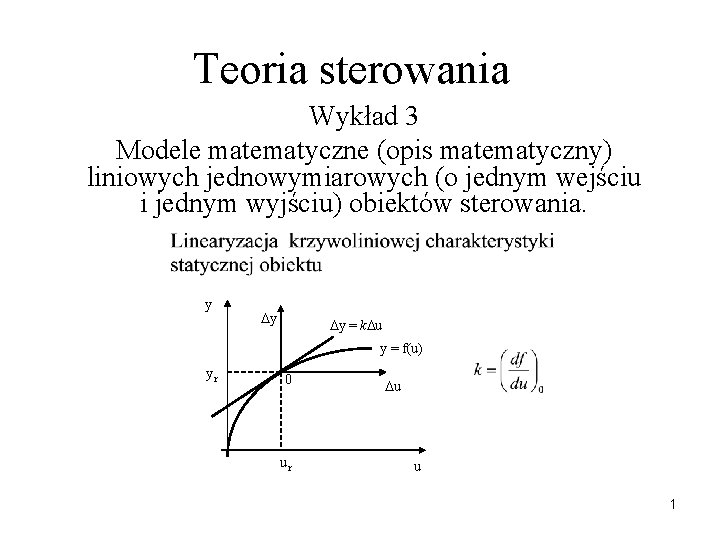

Teoria sterowania Wykład 3 Modele matematyczne (opis matematyczny) liniowych jednowymiarowych (o jednym wejściu i jednym wyjściu) obiektów sterowania. y y y = k u y = f(u) yr 0 ur u u 1
u(t) Liniowy obiekt sterowania y(t) • Równanie wejścia – wyjścia (równanie różniczkowe liniowe) • Transmitancja operatorowa i widmowa • Równania stanu i równanie wyjścia 2
Równanie wejścia – wyjścia określa związek zachodzący między sygnałem wejściowym u(t) obiektu a jego sygnałem wyjściowym y(t) i wynika z prawa równowagi dynamicznej ( prawo Newtona, prawa Kirchchoffa itd. ) Transmitancję operatorową uzyskuje się z równania wejścia - wyjścia po jego przekształceniu wg. Laplace’a. Transmitancja widmowa opisuje obiekt gdy sygnał wejściowy i wyjściowy mają przebiegi sinusoidalne. Równania stanu uzyskuje się z równania wejścia – wyjścia po wprowadzeniu zmiennych stanu określających stan obiektu w każdej chwili. Zmienne stanu związane są z magazynami energii występującymi w obiekcie. Równanie wyjścia określa zależność sygnału wyjściowego y(t) od zmiennych stanu x 1(t), x 2(t), …. 3

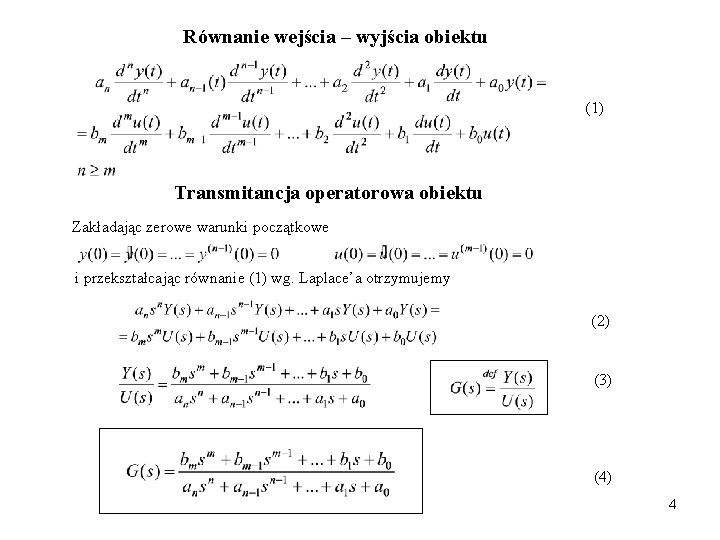

Równanie wejścia – wyjścia obiektu (1) Transmitancja operatorowa obiektu Zakładając zerowe warunki początkowe i przekształcając równanie (1) wg. Laplace’a otrzymujemy (2) (3) (4) 4
Transmitancja widmowa obiektu regulacji 5
Obiekt liniowy 6
Równania stanu i równanie wyjścia Równania stanu Równanie wyjścia 7

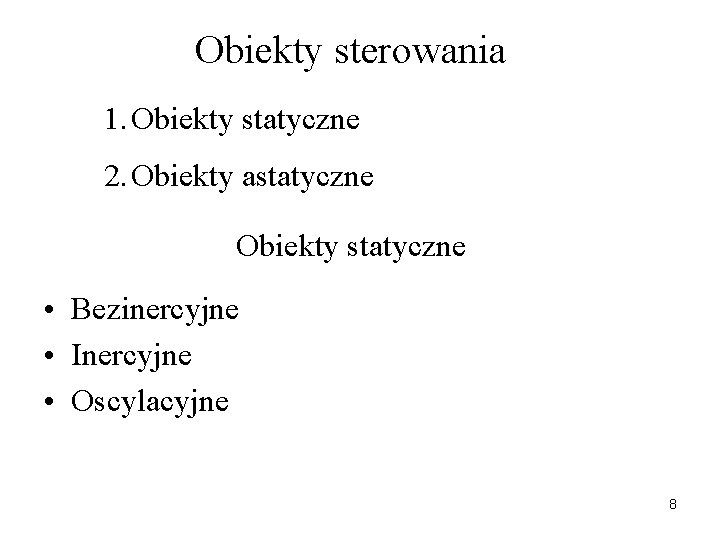

Obiekty sterowania 1. Obiekty statyczne 2. Obiekty astatyczne Obiekty statyczne • Bezinercyjne • Inercyjne • Oscylacyjne 8
Obiekty statyczne Obiekt bezinercyjny Równanie wejścia – wyjścia: Transmitancja operatorowa: Transmitancja widmowa: 9
Przykład obiektu bezinercyjnego R 1 uwe(t) R 2 uwy(t) 10

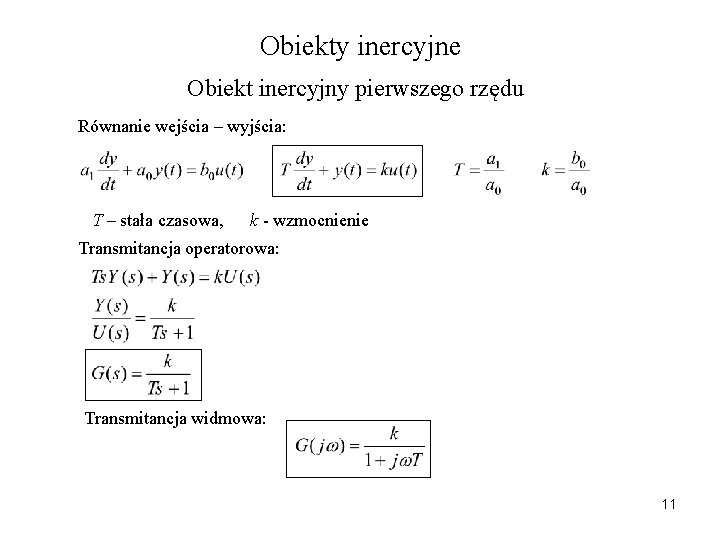

Obiekty inercyjne Obiekt inercyjny pierwszego rzędu Równanie wejścia – wyjścia: T – stała czasowa, k - wzmocnienie Transmitancja operatorowa: Transmitancja widmowa: 11
Równanie stanu: Równanie wyjścia: 12
Przykład obiektu inercyjnego I-go rzędu i(t) R i(t) uwe(t) C uwy(t) 13
Obiekt inercyjny drugiego rzędu Równanie wejścia – wyjścia: Transmitancja operatorowa: 14

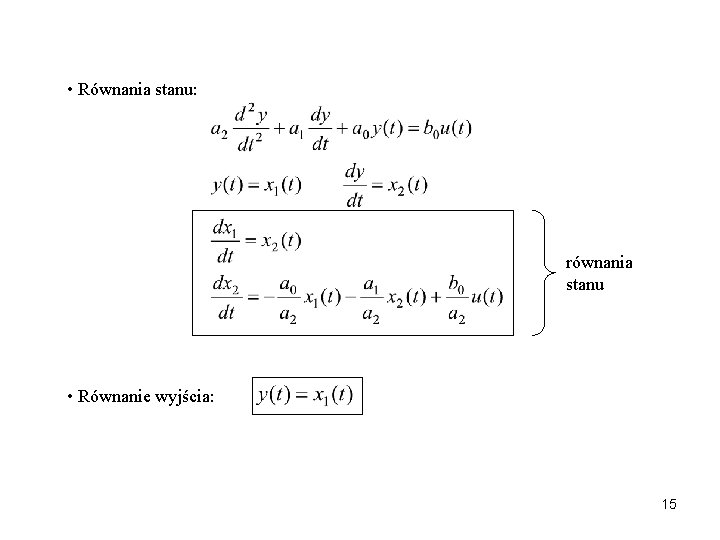

• Równania stanu: równania stanu • Równanie wyjścia: 15
Przykład obiektu inercyjnego II-go rzędu i(t) R 1 R 2 i 1 uwe(t) i 2 C 1 u 1 C 2 uwy(t) 16
Obiekt dwuinercyjny Przykład obiektu dwuinercyjnego i 1(t) uwe(t) R 1 i 2(t) R 2 i 1(t) C 1 Wzmacniacz separujący i 2(t) C 2 uwy(t) 17

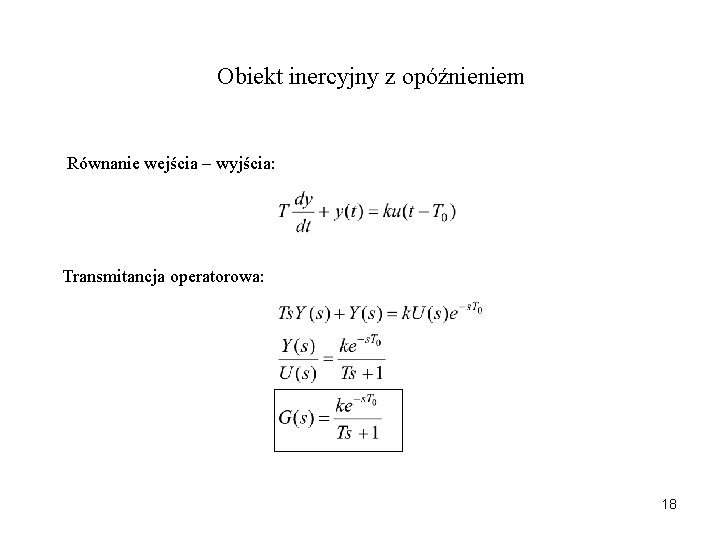

Obiekt inercyjny z opóźnieniem Równanie wejścia – wyjścia: Transmitancja operatorowa: 18
Obiekt oscylacyjny II rzędu Równanie wejścia – wyjścia: n - pulsacja drgań nietłumionych, - współczynnik tłumienia. Transmitancja operatorowa: 19
Transmitancja widmowa: 20

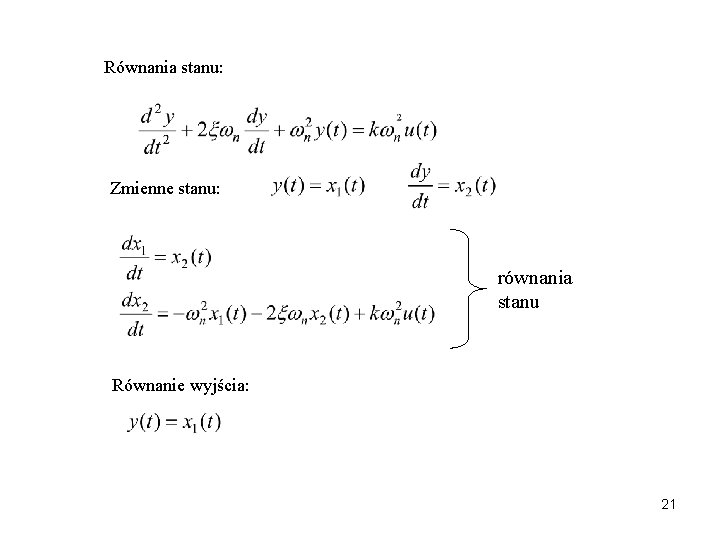

Równania stanu: Zmienne stanu: równania stanu Równanie wyjścia: 21

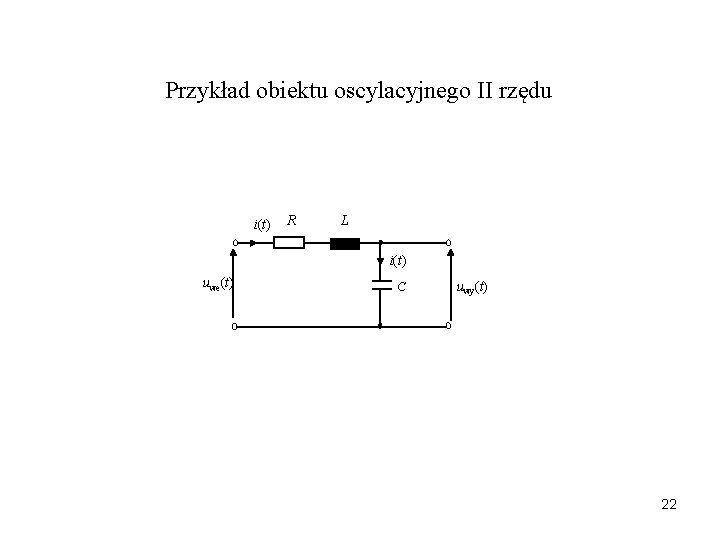

Przykład obiektu oscylacyjnego II rzędu i(t) R L i(t) uwe(t) C uwy(t) 22
Obiekty astatyczne • Obiekty całkujące z inercją Obiekty całkujące Równanie wejścia – wyjścia: Transmitancja operatorowa: Transmitancja widmowa: 23
Przykład obiektu całkującego i(t) C u(t) 24

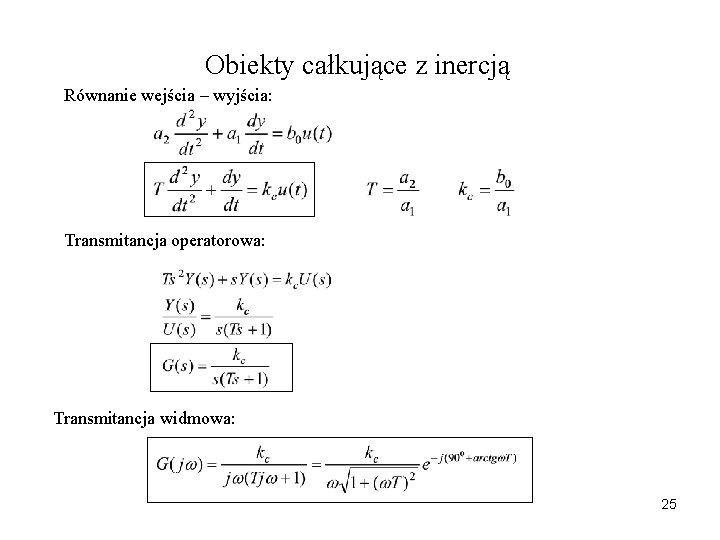

Obiekty całkujące z inercją Równanie wejścia – wyjścia: Transmitancja operatorowa: Transmitancja widmowa: 25
Silnik obcowzbudny prądu stałego jako przykład obiektu całkującego z inercją _ + i(t) + = const u(t) _ S m(t), (t) Równanie wejścia – wyjścia: 26
