TEORIA DO DESENHO Normas ABNT NBR 10647 DESENHO

TEORIA DO DESENHO

Normas ABNT • NBR 10647 – DESENHO TÉCNICO – NORMA GERAL, cujo objetivo é definir os termos empregados em desenho técnico. • NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, que normaliza a distribuição do espaço da folha de desenho. • NBR 13142 – DESENHO TÉCNICO – DOBRAMENTO DE CÓPIAS. • NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA EM DESENHOS TÉCNICOS. • NBR 8403 – APLICAÇÃO DE LINHAS EM DESENHOS – TIPOS DE LINHAS – LARGURAS DAS LINHAS • NBR 10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHOTÉCNICO • NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS • NBR 12298 – REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DEHACHURAS EM DESENHO TÉCNICO • NBR 10126 – COTAGEM EM DESENHO TÉCNICO • NBR 8404 – INDICAÇÃO DO ESTADO DE SUPERFÍCIE EM DESENHOS TÉCNICOS • NBR 6158 – SISTEMA DE TOLER NCIAS E AJUSTES • NBR 8993 – REPRESENTAÇÃO CONVENCIONAL DE PARTES ROSCADASEM DESENHO TÉCNICO • NBR 10068 – FOLHA DE DESENHO LAY-OUT E DIMENSÕES, cujo objetivo é padronizar as dimensões das folhas utilizadas na execução de desenhos técnicos e definir seu lay-out com suas respectivas margens e legenda.

Formato do Papel Os tamanhos das folhas seguem os Formatos da série “A”, e o desenho deve ser executado no menor formato possível, desde que não comprometa a sua interpretação. As folhas podem ser utilizadas tanto na posição vertical como na posição horizontal. A 4

Dobramento dos desenhos NBR 13142 Dobramento de folha em pé Dobramento de folha deitada

Legenda A legenda deve ficar no canto inferior direito nos formatos A 3, A 2, A 1 e A 0, ou ao longo da largura da folha de desenho no formato A 4. A legenda consiste de : 1 - título do desenho 2 - número 3 - escala 4 - firma 5 - data e nome 6 - descrição dos componentes: - quantidade - denominação - peça - material, normas, dimensões Distribuição dos espaços na folha

Escala NBR 8196/1983 (DIN 823) Escala é a proporção definida existente entre as dimensões de uma peça e as do seu respectivo desenho. O desenho de um elemento de máquina pode estar em: - escala natural - escala de redução - escala de ampliação Medida do desenho 1 1: 5 2: 1 1: 5 Medida real da peça 2

Linhas A linhas de qualquer desenho devem ser feitas todas a lápis, a nanquim ou impressas, uniformemente negras, densas e nítidas.

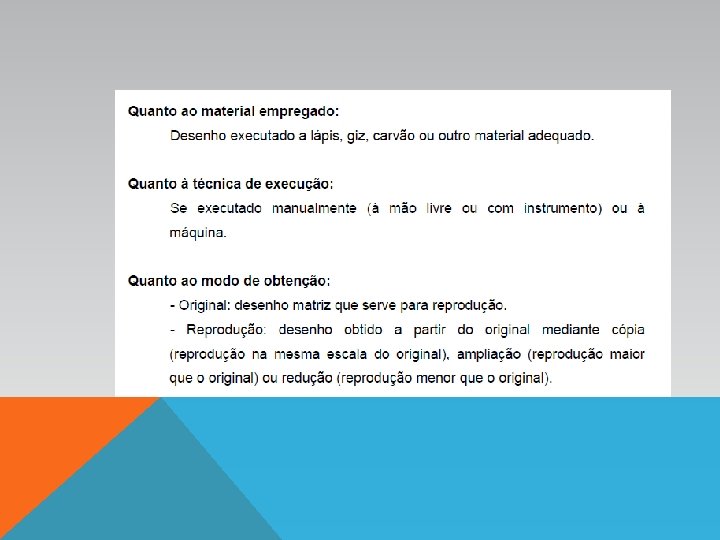

Definição de desenho técnico O desenho técnico é uma forma de expressão gráfica que tem por finalidade representar forma, dimensão e posição de objetos. Visão espacial É a capacidade de visualizar mentalmente um objeto tridimensionalmente baseando-se em projeções ortogonais bidimensionais.
