Teoria de Corrents Portadores (PLC)

INTRODUCCIÓ • Sistema que es va inventar Escocia. • PLCC (Power Line Carrier Comunication) • El 1978 es va utilitzar en una llar de Sears. • Comercializat des del 1983. • Molt extès als EEUU. • Es ven “gairebé” a qualsevol tenda dels EEUU.

CARACTERÍSTIQUES • • Fàcil d’instal·lar Connexió i Funcionament (Plug & Play) Fàcil d’utilitzar Inexistència de bus per a intercomunicació Gran diversitat de dispositius i aplicacions Gran diversitat de formats (producte PROFESSIONAL i producte de CONSUM) Compatibilitat amb gran quantitat de productes d’altres sectors (seguretat, audiovisuals, comunicacions, …)

Teoria de Transmissió • Es basa en la superposició lineal d’uns trens d’impulsos de 120 KHz sobre el senyal elèctric que circula per la xarxa elèctrica (50 Hz). • Transmissió repetida en cadascuna de les tres fases del senyal elèctric ACOPLAMENT DE FASES

Teoria de Transmissió SENYAL SINUSOIDAL ELÈCTRICA

BITS X-10 • Sempre que s‘envia un BIT d’informació també s’envia el complementari. • En cada cicle de 50 Hz (20 ms) es transmet un BIT.

CODIS X 10 • El Codi Binari es composa d’un conjunt de bits que transporten informació. • Els emissors/receptors de senyal X 10 són capaços d’entendre la informació representada pels conjunts de bits transmesos. • Tipus de Codis Binaris – Inici (indica l’inici de transmissió 1110) – Casa – Numèric / Funció

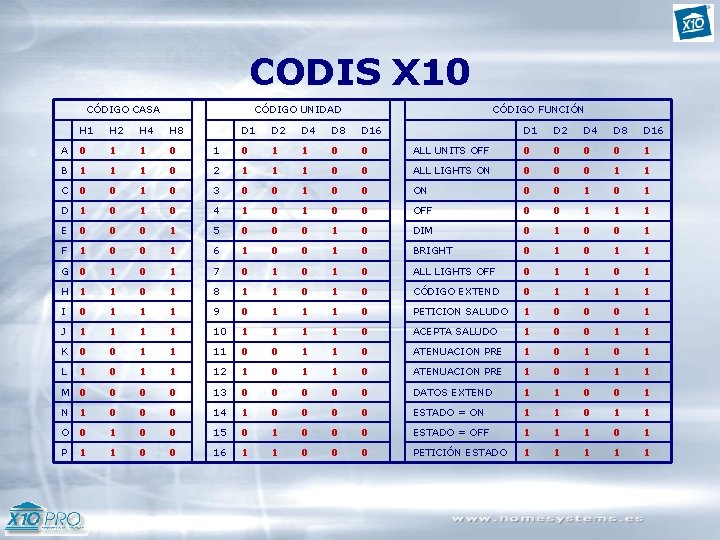

CODIS X 10 CÓDIGO CASA CÓDIGO UNIDAD H 1 H 2 H 4 H 8 A 0 1 1 0 B 1 1 1 C 0 0 D 1 E CÓDIGO FUNCIÓN D 1 D 2 D 4 D 8 D 16 1 0 1 1 0 0 ALL UNITS OFF 0 0 1 0 2 1 1 1 0 0 ALL LIGHTS ON 0 0 0 1 1 1 0 3 0 0 1 0 0 ON 0 0 1 0 1 0 4 1 0 0 OFF 0 0 1 1 1 0 0 0 1 5 0 0 0 1 0 DIM 0 1 0 0 1 F 1 0 0 1 6 1 0 0 1 0 BRIGHT 0 1 1 G 0 1 7 0 1 0 ALL LIGHTS OFF 0 1 1 0 1 H 1 1 0 1 8 1 1 0 CÓDIGO EXTEND 0 1 1 I 0 1 1 1 9 0 1 1 1 0 PETICION SALUDO 1 0 0 0 1 J 1 1 10 1 1 0 ACEPTA SALUDO 1 0 0 1 1 K 0 0 1 1 11 0 0 1 1 0 ATENUACION PRE 1 0 1 L 1 0 1 1 12 1 0 1 1 0 ATENUACION PRE 1 0 1 1 1 M 0 0 13 0 0 0 DATOS EXTEND 1 1 0 0 1 N 1 0 0 0 14 1 0 0 ESTADO = ON 1 1 0 1 1 O 0 1 0 0 15 0 1 0 0 0 ESTADO = OFF 1 1 1 0 1 P 1 1 0 0 16 1 1 0 0 0 PETICIÓN ESTADO 1 1 1

TRAMA X-10 • Una Trama X 10 és una concatenació de Codis X 10. – Codi Inici (1110) – Codi Casa (A P) – Codi Numèric (1 16) / Funció (2 cicles) (4 cicles) (5 cicles) 11 cicles INICI 2 cicles CASA 4 cicles Número/Funció 5 cicles • Una trama (11 cicles) és un missatge complet. • Tipus de Trames: – Estàndard – Exteses

ORDRE X-10 • Distingim entre 2 estats dels elements X 10: – ALERTA: activació del mòdul que he de realitzar una acció – EXECUCIÓ: realització de la funció requerida • Una Ordre X 10 es composa de 2 trames (Alerta+Execució) • Temps d’una ordre X 10 = 0, 44 s 2 Trames x 11 Cicles x 20 ms (1/50 Hz)

Tractament de Senyal • Problemàtica en la transmissió/recepció de senyal X 10: – Superposició de SOROLL provinent de la xarxa elèctrica El senyal X 10 queda EMMASCARAT – Desadaptació d’IMPEDÀNCIES degut a algun equip connectat a la xarxa elèctrica El senyal X 10 queda ATENUAT

Tractament de Senyal • Filtre ATENUADOR de soroll • Filtre ADAPTADOR d’impedàncies – D’endoll – De línia (en desenvolupament)

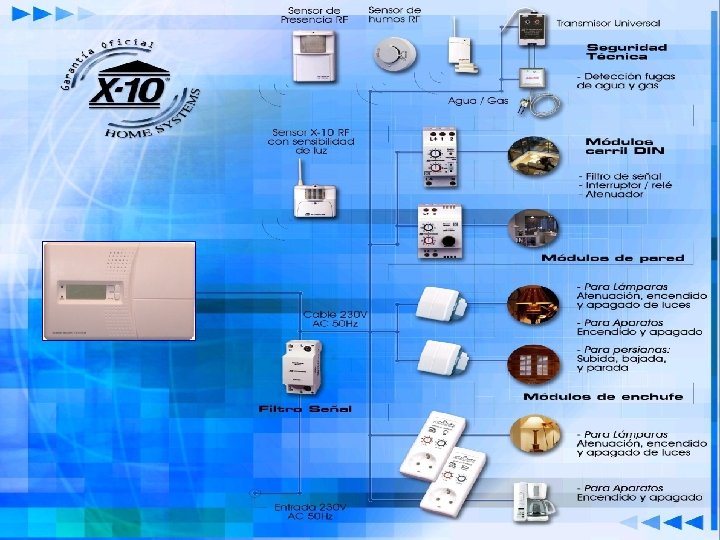

Mòduls X 10 • Gran VERSATILITAT • Producte de CONSUM – Plug&Play – Empotrable (polsador) • Producte PROFESSIONAL – Carril DIN (per a quadre) – De Cable (per a caixa de registre) – Micromòdul (per a caixa de mecanismes)

Mòduls X 10 • Micromòduls

Controladors X-10 • Comandaments a Distància (433 MHz) Comandament Multimèdia IR/RF Interruptor de Superfície Minicomandament RF

Compatibles X-10 • Seguretat (Securitas Direct, PROSEGUR) – VISONIC – ADEMCO – ELECTRONIC LINE – PARADOX • Comunicacions – CRYPTOCAM

Compatibles X-10 • Audiovisuals – VITY (Sistema d’Integració Multimèdia) • Gestió Integral de la Llar – EM·POWER (Seguretat, Climatització, Automatització)
