Teorema Norton Pengantar Analisis Rangkaian Tujuan Pembelajaran Memahami

Teorema Norton Pengantar Analisis Rangkaian

Tujuan Pembelajaran Memahami Teorema Norton pada rangkaian aktif linier Menggunakan Teorema Norton untuk analisis rangkaian

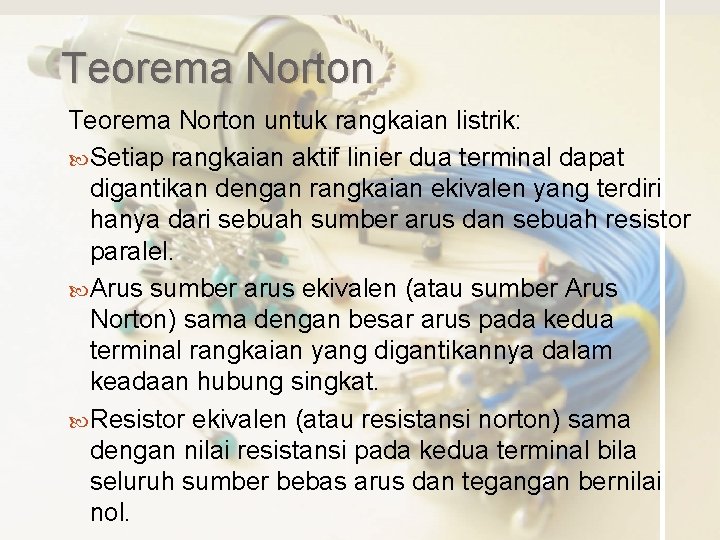

Teorema Norton untuk rangkaian listrik: Setiap rangkaian aktif linier dua terminal dapat digantikan dengan rangkaian ekivalen yang terdiri hanya dari sebuah sumber arus dan sebuah resistor paralel. Arus sumber arus ekivalen (atau sumber Arus Norton) sama dengan besar arus pada kedua terminal rangkaian yang digantikannya dalam keadaan hubung singkat. Resistor ekivalen (atau resistansi norton) sama dengan nilai resistansi pada kedua terminal bila seluruh sumber bebas arus dan tegangan bernilai nol.

Teorema Norton Digantikan dengan rangkaian Sumber Arus pada Rangkaian asli arus termainalekivalen A dan berupa rangkaian B saat hubung Resistansi aktif linier yang ekivalen singkat pada Resistansi terminal A dan B memiliki terminal A rangkaian saat semua dan B ekivalen sumber bebas

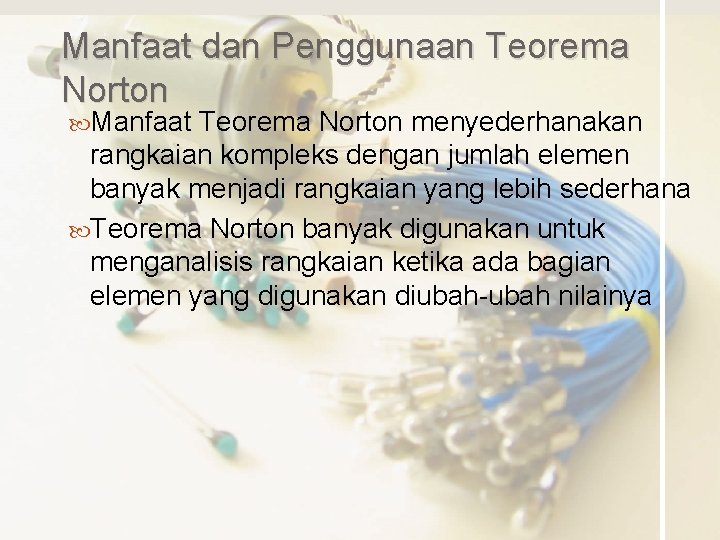

Manfaat dan Penggunaan Teorema Norton Manfaat Teorema Norton menyederhanakan rangkaian kompleks dengan jumlah elemen banyak menjadi rangkaian yang lebih sederhana Teorema Norton banyak digunakan untuk menganalisis rangkaian ketika ada bagian elemen yang digunakan diubah-ubah nilainya

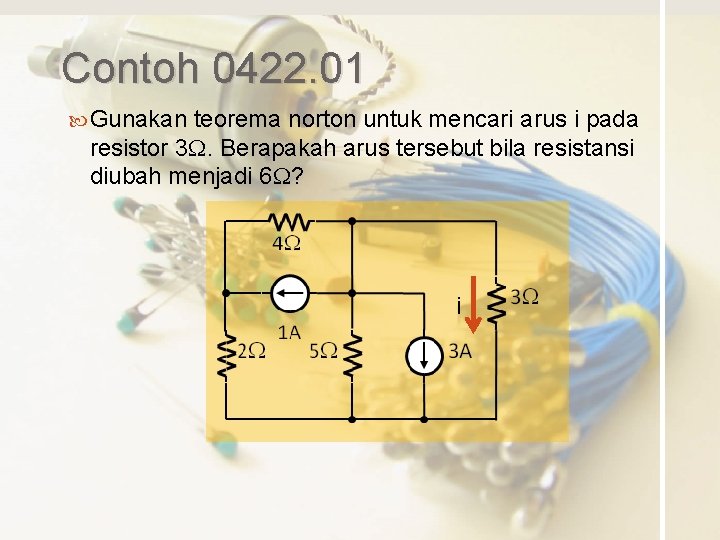

Contoh 0422. 01 Gunakan teorema norton untuk mencari arus i pada resistor 3 W. Berapakah arus tersebut bila resistansi diubah menjadi 6 W? i

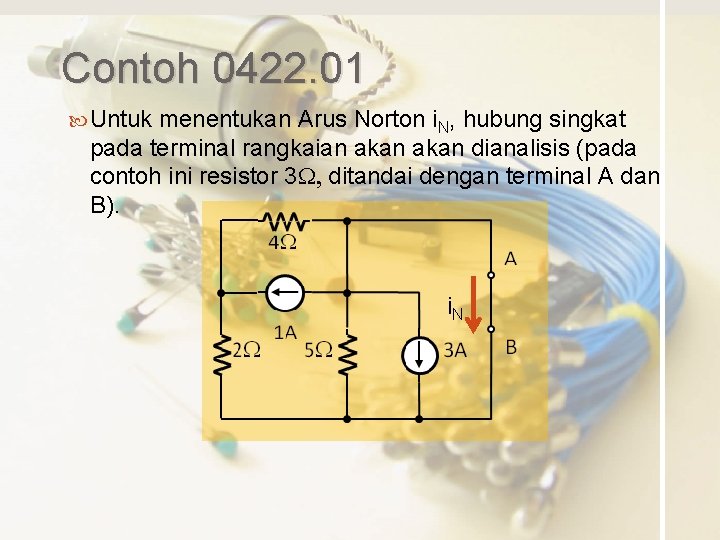

Contoh 0422. 01 Untuk menentukan Arus Norton i. N, hubung singkat pada terminal rangkaian akan dianalisis (pada contoh ini resistor 3 W, ditandai dengan terminal A dan B). i. N

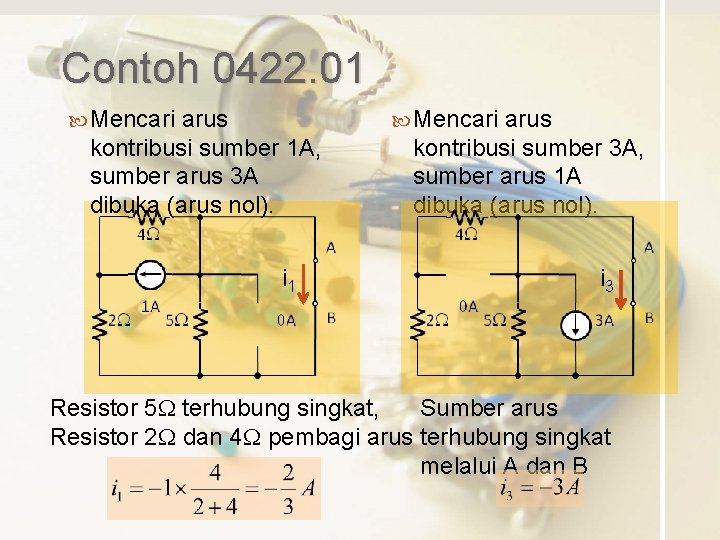

Contoh 0422. 01 Mencari arus kontribusi sumber 1 A, sumber arus 3 A dibuka (arus nol). i 1 Mencari arus kontribusi sumber 3 A, sumber arus 1 A dibuka (arus nol). i 3 Resistor 5 W terhubung singkat, Sumber arus Resistor 2 W dan 4 W pembagi arus terhubung singkat melalui A dan B

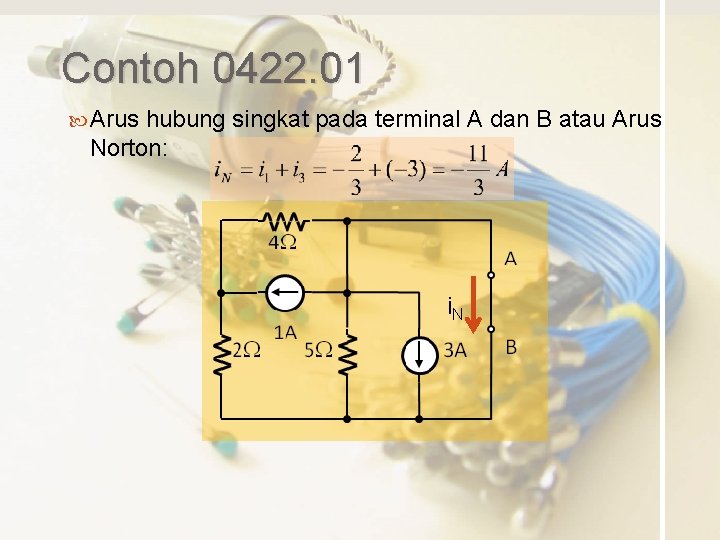

Contoh 0422. 01 Arus hubung singkat pada terminal A dan B atau Arus Norton: i. N

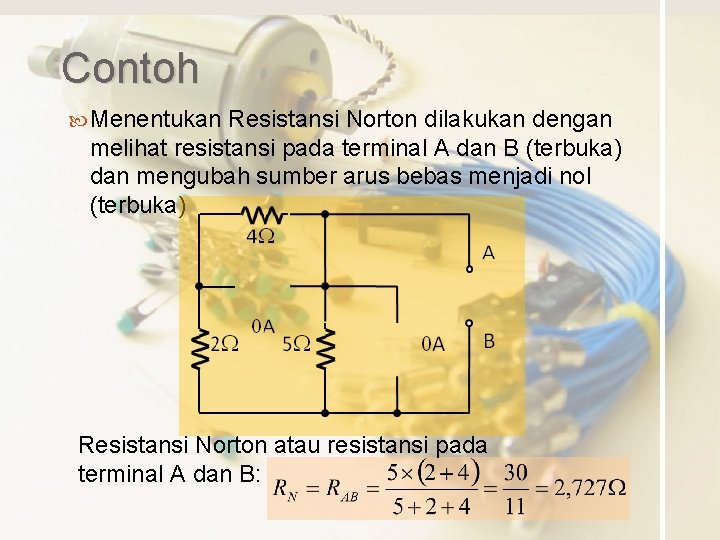

Contoh Menentukan Resistansi Norton dilakukan dengan melihat resistansi pada terminal A dan B (terbuka) dan mengubah sumber arus bebas menjadi nol (terbuka) Resistansi Norton atau resistansi pada terminal A dan B:

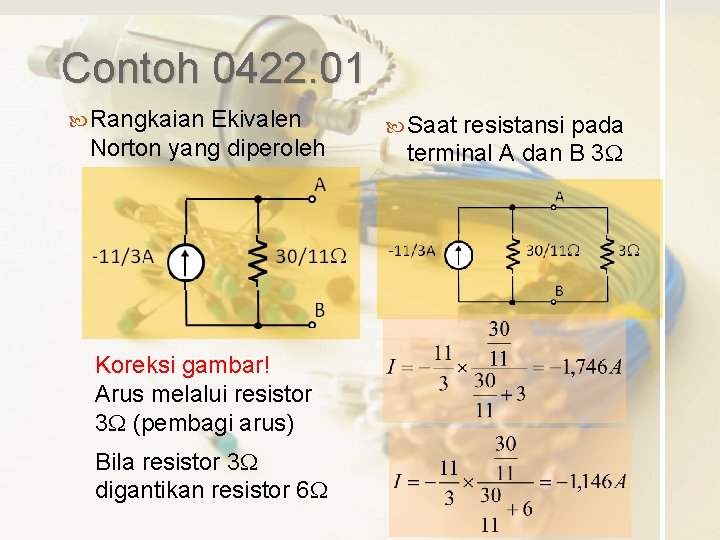

Contoh 0422. 01 Rangkaian Ekivalen Norton yang diperoleh Koreksi gambar! Arus melalui resistor 3 W (pembagi arus) Bila resistor 3 W digantikan resistor 6 W Saat resistansi pada terminal A dan B 3 W
