Tento materiál byl vytvořen rámci projektu EU peníze školám Operačního programu Vzdělávání pro konkurenceschopnost Název školy: . Základní škola a Mateřská škola, Hradec Králové, Úprkova 1 Autor: Mgr. Rachotová Markéta Název: VY_32_INOVACE_10 B_8_Skládání sil Téma: Datum ověření: 10 B_Fy 7. roč. VM ověřen dne 13. 12. 2012 v 7. A Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3215 Anotace: DUM je určen k výkladu, zápisu a procvičení daného učiva. Možné využít i k aktivnímu opakování.

SKLÁDÁNÍ SIL Doporučuji: http: //www. ceskatelevize. cz/porady/10319921345 -rande-s-fyzikou/dily/

SKLÁDÁNÍ SIL Jaké síly působí na člověka na řetízkovém kolotoči? ü tahová síla (řetězu upevněného na horní konstrukci) ü gravitační síla Jaké síly působí na dítě jedoucí na skluzavce? ü gravitační síla ü síla skluzavky (aby se dítě nepropadlo dolů) ü třecí síla

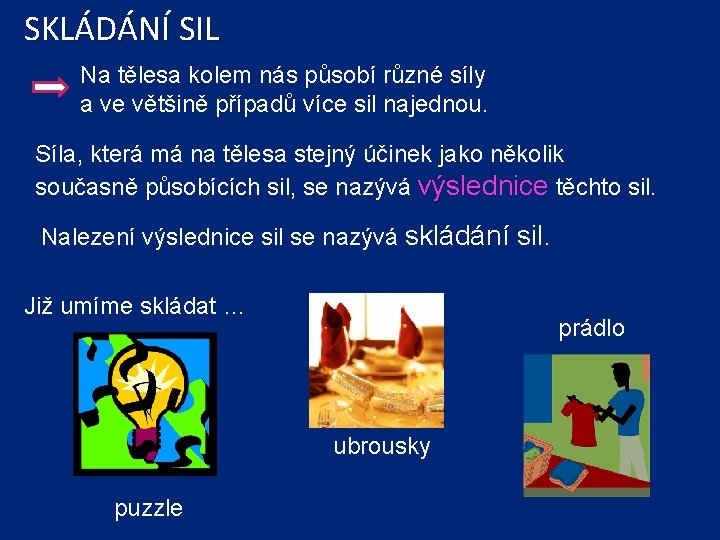

SKLÁDÁNÍ SIL Na tělesa kolem nás působí různé síly a ve většině případů více sil najednou. Síla, která má na tělesa stejný účinek jako několik současně působících sil, se nazývá výslednice těchto sil. Nalezení výslednice sil se nazývá skládání sil. Již umíme skládat … prádlo ubrousky puzzle

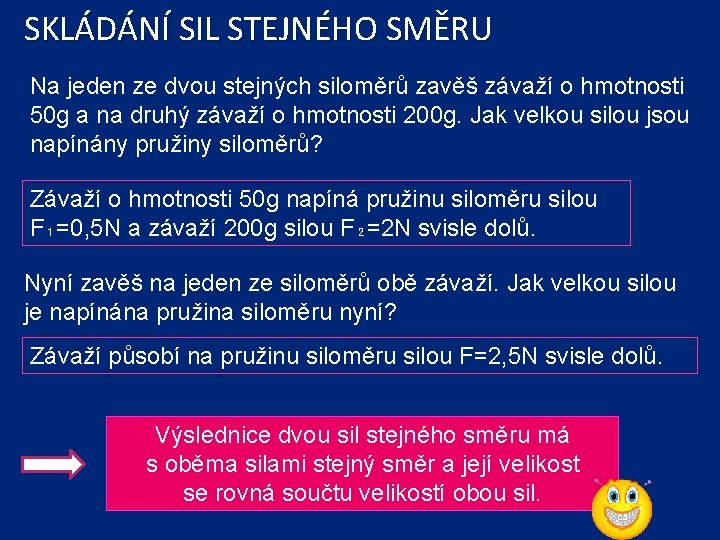

SKLÁDÁNÍ SIL STEJNÉHO SMĚRU Na jeden ze dvou stejných siloměrů zavěš závaží o hmotnosti 50 g a na druhý závaží o hmotnosti 200 g. Jak velkou silou jsou napínány pružiny siloměrů? Závaží o hmotnosti 50 g napíná pružinu siloměru silou F₁=0, 5 N a závaží 200 g silou F₂=2 N svisle dolů. Nyní zavěš na jeden ze siloměrů obě závaží. Jak velkou silou je napínána pružina siloměru nyní? Závaží působí na pružinu siloměru silou F=2, 5 N svisle dolů. Výslednice dvou sil stejného směru má s oběma silami stejný směr a její velikost se rovná součtu velikostí obou sil.

SKLÁDÁNÍ SIL STEJNÉHO SMĚRU Grafické znázornění: F₁ měřítko 1 cm=0, 5 N F₂ F F₁=0, 5 N F₂=2 N F=x. N F=F₁+F₂ x=0, 5+2=2, 5 F=2, 5 N

SKLÁDÁNÍ SIL STEJNÉHO SMĚRU Příklady: v. Anežka s Márinkou vezou Terezku na saních. Anežka táhne silou F₁=50 N, Márinka zezadu tlačí silou F₂=35 N. Jakou výslednou silou jsou taženy sáňky s Terezkou. Řešte graficky i početně. v. Pásový buldozer o hmotnosti 14 400 kg je převážen na nákladním autě, jehož hmotnost je 15 t. Jakou silou působí na most, který přejíždí? Může přejet po mostě s tímto označením?

SKLÁDÁNÍ SIL OPAČNÉHO SMĚRU Na parašutistu působí Země gravitační silou 960 N. V určitém okamžiku pádu je síla odporu vzduchu 900 N svisle vzhůru. Jaká výsledná síla na parašutistu v tomto okamžiku působí? F₁=960 N F₂=900 N F=x. N F₂ F=F₁-F₂ x=960 -900=60 F=60 N F F₁ měřítko 1 cm=300 N

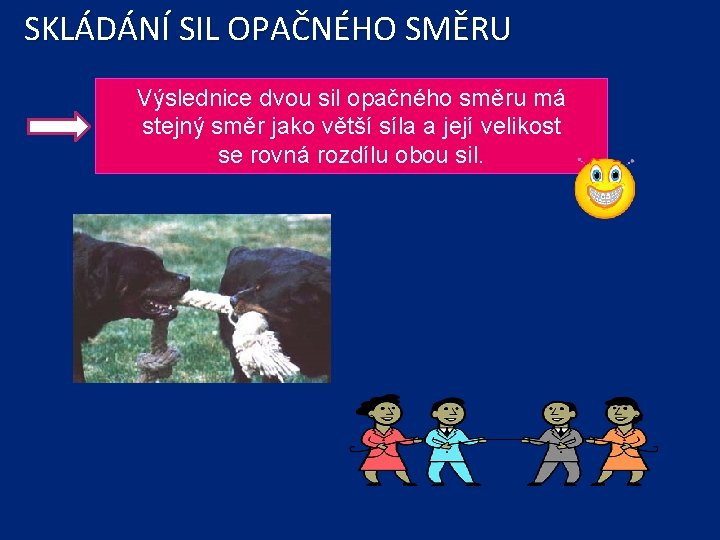

SKLÁDÁNÍ SIL OPAČNÉHO SMĚRU Výslednice dvou sil opačného směru má stejný směr jako větší síla a její velikost se rovná rozdílu obou sil.

SKLÁDÁNÍ SIL OPAČNÉHO SMĚRU Příklady: v. Lili s Lukášem táhnou za siloměr v téže přímce, ale opačným směrem. Jaký údaj ukáže siloměr, jestliže Lili vyvine sílu 45 N a Lukáš 70 N? v. Horkovzdušný balon o objemu V = 600 m³ a hmotnosti m = 600 kg je ve vzduchu nadlehčován silou F=7, 8 k. N. Urči velikost výslednice těchto sil a její směr. Bude balon klesat nebo stoupat? (Při řešení této úlohy budeme předpokládat úplné bezvětří. )

ROVNOVÁHA SIL F₂ F₁ 7. A se přetahovala se 7. B lanem. Která třída vyhrála, jestliže 7. A: Zbyněk táhne silou 60 N, Eva 50 N, Milan 0, 06 k. N a Andrea 0, 008 k. N a 7. B: Jirka táhne silou 100 N, Verča 0, 02 k. N, Zuzka 20 N a Martin 0, 038 k. N?

ROVNOVÁHA SIL 7. A se přetahovala se 7. B lanem, která třída vyhrála, jestliže 7. A: Zbyněk táhne silou 60 N, Eva 50 N, Milan 0, 06 k. N a Andrea 0, 008 k. N a 7. B: Jirka táhne silou 100 N, Verča 0, 02 k. N, Zuzka 20 N a Martin 0, 038 k. N? 7. A: 60 N+50 N+60 N+8 N=178 N 7. B: 100 N+20 N+38 N=178 N F 7. A =178 N F 7. B =178 N F=x. N F=F 7. A-F 7. B x=178 -178=0 F=0 N

ROVNOVÁHA SIL Dvě síly stejné velikosti a opačného směru, které působí současně na těleso v jedné přímce, mají nulovou výslednici. Takovou situaci označíme jako rovnováhu sil působících na těleso. Účinky takových sil na těleso se navzájem ruší. Aby byly síly v rovnováze, pak musí: a) působit na stejné těleso, b) být opačného směru, c) mít stejnou velikost.

SKLÁDÁNÍ SIL STEJNÉHO SMĚRU Příklady: v Kuře táhnoucí žížalu z hlíny ji přetrhne silou 3 N. Dvě kuřata stojí proti sobě a perou se o žížalu tak, že ji drží v zobáku a každé působí silou 2 N. Přetrhnou žížalu? Ověřte grafickým výpočtem. v Na těleso působí současně tři síly, které můžeme znázornit v téže přímce a které mají nulovou výslednici. Znázorni alespoň jeden takový případ.

ROVNOVÁHA SIL üNa složeném závěsu jsou rozvěšeny čtyři druhy ozdob. Na pěti (žlutá kolečka) místech nastává rovnováha. Máte určit hmotnost zeleného přívěsku (označeného ? ? ), víte-li, že ozdoby stejného tvaru mají stejnou hmotnost a hmotnost ozdoby ve tvaru modrého kolečka je 30 g. Řešení: 20 g

A NĚCO NAVÍC …. … SKLÁDÁNÍ RŮZNOBĚŽNÝCH SIL.

SKLÁDÁNÍ RŮZNOBĚŽNÝCH SIL P F₁ F₂ F

SKLÁDÁNÍ RŮZNOBĚŽNÝCH SIL Postup: üDoplníme obrazec na rovnoběžník. üNarýsujeme úhlopříčku s krajním bodem P (působiště). üÚhlopříčku zakončíme šipkou = určíme směr síly. üUrčíme velikost výslednice: změříme délku příslušné úhlopříčky a vypočteme s ohledem na zvolené měřítko. (např. měřítko 1 cm=2 N, délka úhlopříčky |5, 5 cm|: 2∙ 5, 5=11 →F=11 N ) F 1 P F F 2
