TENGELYKAPCSOLÓK Rékasi Csaba E-mail: csacsi 19699@gmail. com
Tartalomjegyzék • Meghatározás • Tengelyek relatív helyzetének hibái • Beépítési példa • Csoportosítás • Merev tengelykapcsolók • Kiegyenlítő tengelykapcsolók • Rugalmas tengelykapcsolók • Súrlódó tengelykapcsolók
Meghatározás q Olyan összetett gépelem, amivel forgó tengelyeket kapcsolunk egymáshoz azért, hogy: Ø Közvetítsük az egyik tengely forgó mozgását a másik tengelyre. (w) Ø Közvetítsük az ébredő nyomatékokat. (M) ØJárulékos funkciókat is kielégítsünk, pl. : Ø Tengelyek relatív helyzethibáinak kiegyenlítése. Ø Nyomatéklökések csökkentése Ø Rezgéscsillapítás. Ø Zajcsökkentés. Ø Időlegesen megszüntessük, illetve biztosítsuk a tengelyek kapcsolatát.
Tengelyek relatív helyzetének hibái

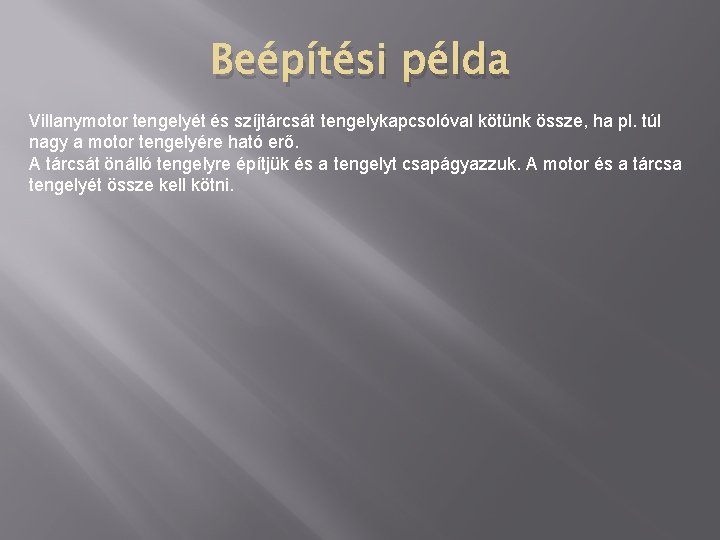

Beépítési példa Villanymotor tengelyét és szíjtárcsát tengelykapcsolóval kötünk össze, ha pl. túl nagy a motor tengelyére ható erő. A tárcsát önálló tengelyre építjük és a tengelyt csapágyazzuk. A motor és a tárcsa tengelyét össze kell kötni.
Tengelykapcsolók csoportosítása
Merev tengelykapcsolók
Héjas tengelykapcsoló
Tárcsás tengelykapcsoló
Kiegyenlítő tengelykapcsolók Körmös kapcsolók
