Temporalidad y Codificaciones Conceptos y Ejemplos Presentado por Brett Brunk Aeronautical Information Management (AIM) group Federal Aviation Administration – United States Singapore Workshop – Technical Focus - 16 June 2008

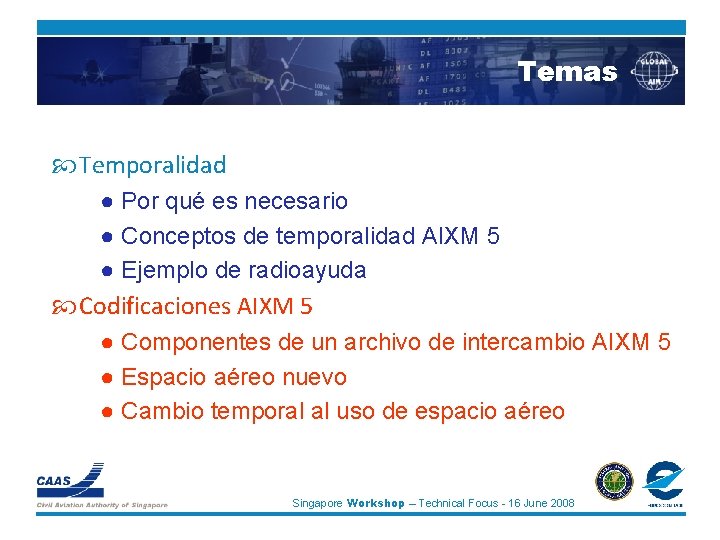

Temas Temporalidad ● Por qué es necesario ● Conceptos de temporalidad AIXM 5 ● Ejemplo de radioayuda Codificaciones AIXM 5 ● Componentes de un archivo de intercambio AIXM 5 ● Espacio aéreo nuevo ● Cambio temporal al uso de espacio aéreo Singapore Workshop – Technical Focus - 16 June 2008

Por qué hace falta Temporalidad? El tiempo es esencial para información aeronáutica Por razones operacionales, se distingue entre: ● Cambios permanentes ● Estado temporal Dos niveles: ● La duracion del rasgo ● Cambios en las características Singapore Workshop – Technical Focus - 16 June 2008

Modelo de Temporalidad Definición ● Un modelo que incorpora el concepto de tiempo Puntos claves ● Todos los rasgos son temporales desde el comienzo hasta el fin de su vida ● Ejemplo: un nuevo sector de control de tráfico aéreo ● Todos los rasgos cambian con el tiempo ● Ejemplo: un VOR esta fuera de servicio por un día Modelo de Temporalidad AIXM ● Relaciona los rasgos al período de tiempo en que tienen validez ● Provee varios métodos para describir el período de tiempo Singapore Workshop – Technical Focus - 16 June 2008

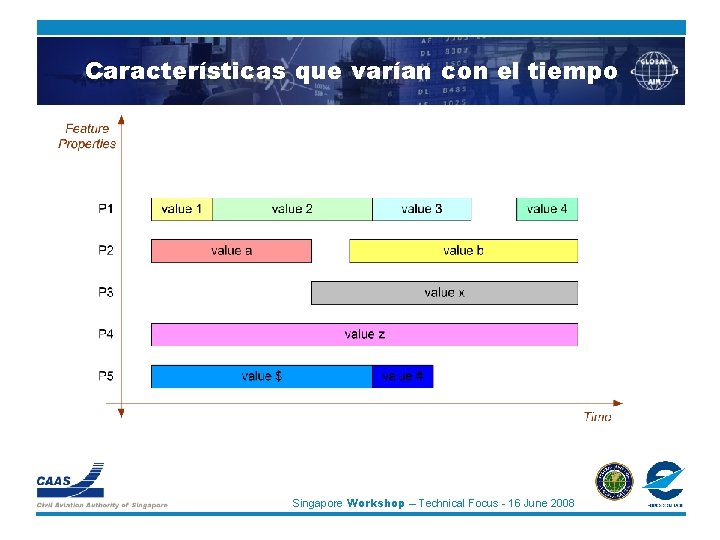

Características que varían con el tiempo Singapore Workshop – Technical Focus - 16 June 2008

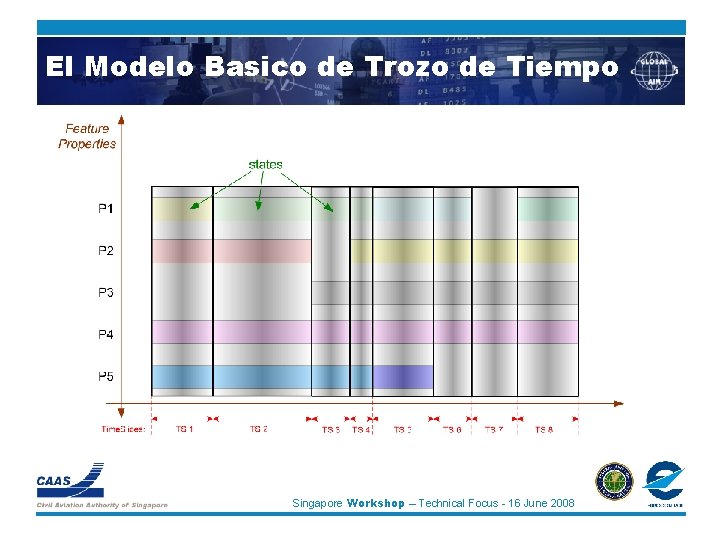

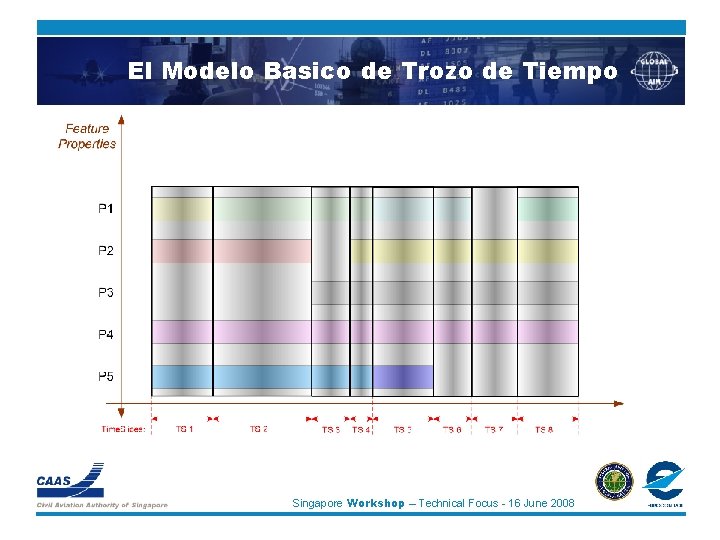

El Modelo Basico de Trozo de Tiempo Singapore Workshop – Technical Focus - 16 June 2008

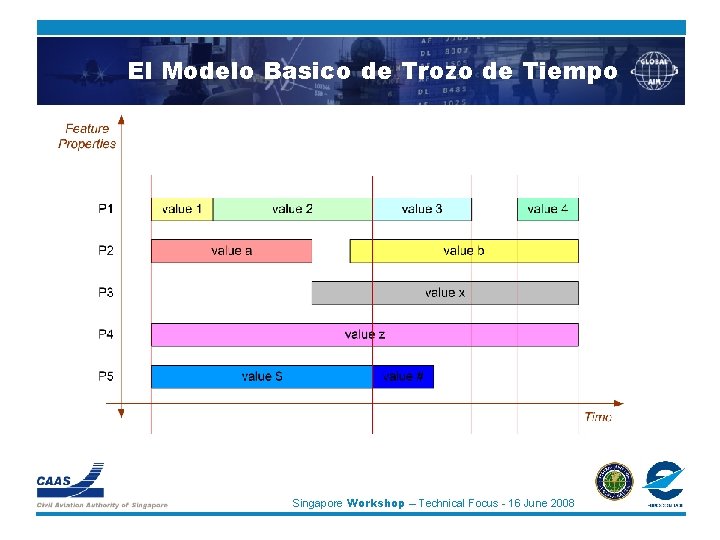

El Modelo Basico de Trozo de Tiempo Singapore Workshop – Technical Focus - 16 June 2008

El Modelo Basico de Trozo de Tiempo Singapore Workshop – Technical Focus - 16 June 2008

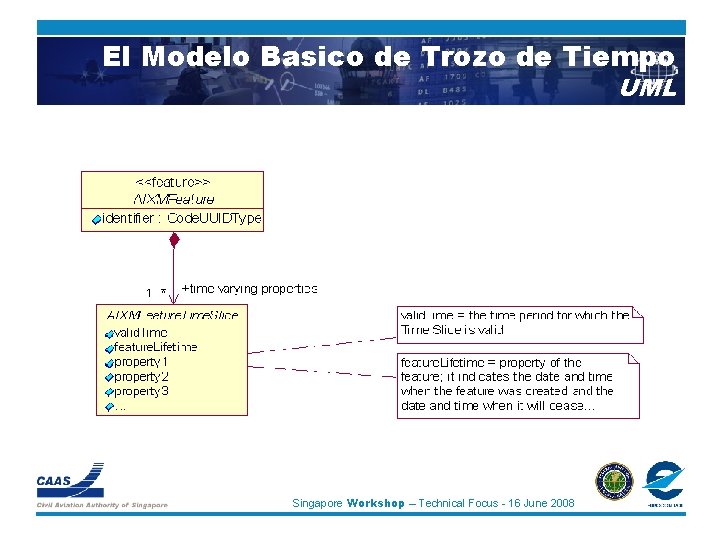

El Modelo Basico de Trozo de Tiempo UML Singapore Workshop – Technical Focus - 16 June 2008

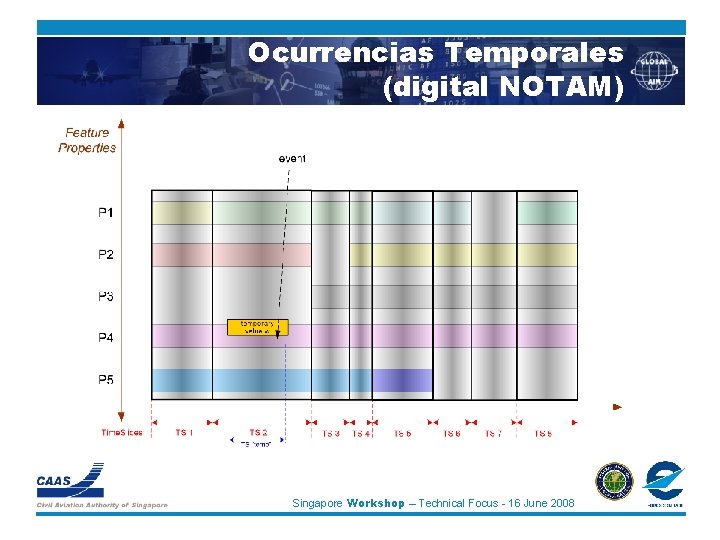

Ocurrencias Temporales (digital NOTAM) Singapore Workshop – Technical Focus - 16 June 2008

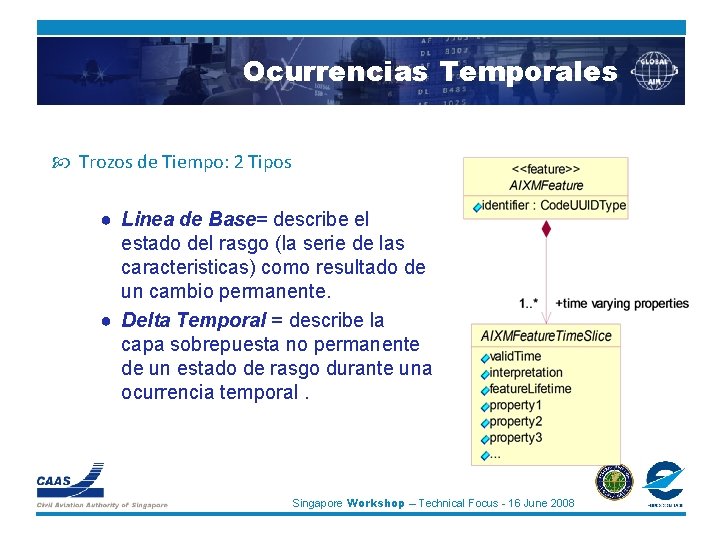

Ocurrencias Temporales Trozos de Tiempo: 2 Tipos ● Linea de Base= describe el estado del rasgo (la serie de las caracteristicas) como resultado de un cambio permanente. ● Delta Temporal = describe la capa sobrepuesta no permanente de un estado de rasgo durante una ocurrencia temporal. Singapore Workshop – Technical Focus - 16 June 2008

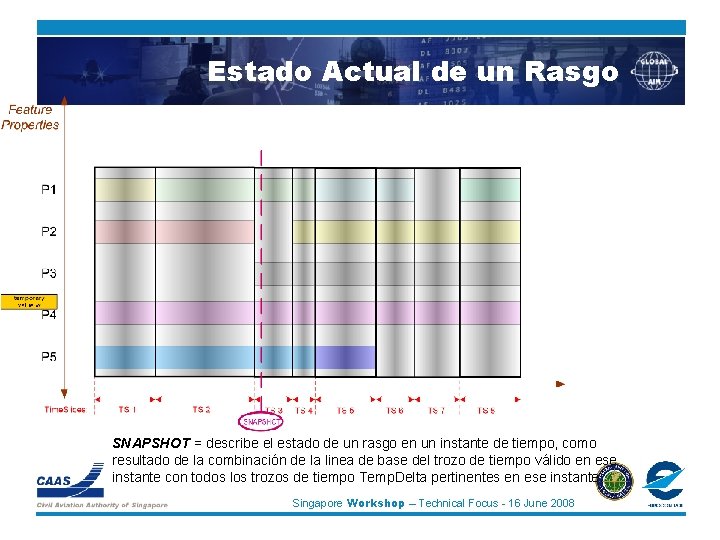

Estado Actual de un Rasgo SNAPSHOT = describe el estado de un rasgo en un instante de tiempo, como resultado de la combinación de la linea de base del trozo de tiempo válido en ese instante con todos los trozos de tiempo Temp. Delta pertinentes en ese instante. Singapore Workshop – Technical Focus - 16 June 2008

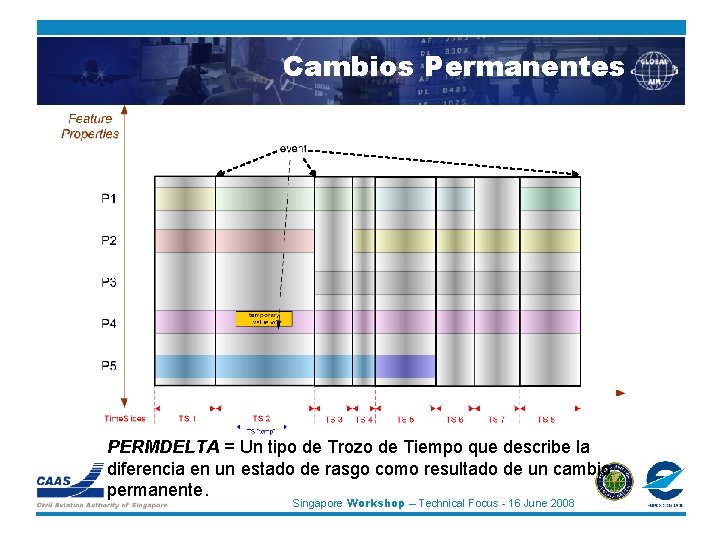

Cambios Permanentes PERMDELTA = Un tipo de Trozo de Tiempo que describe la diferencia en un estado de rasgo como resultado de un cambio permanente. Singapore Workshop – Technical Focus - 16 June 2008

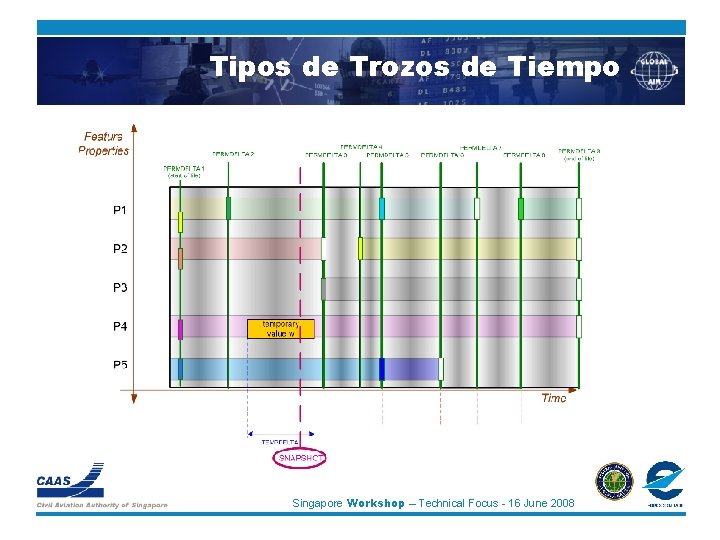

Tipos de Trozos de Tiempo Singapore Workshop – Technical Focus - 16 June 2008

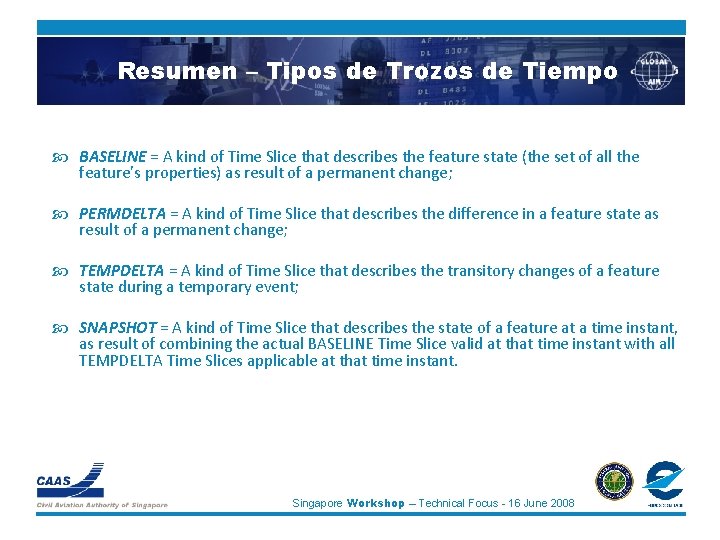

Resumen – Tipos de Trozos de Tiempo BASELINE = A kind of Time Slice that describes the feature state (the set of all the feature’s properties) as result of a permanent change; PERMDELTA = A kind of Time Slice that describes the difference in a feature state as result of a permanent change; TEMPDELTA = A kind of Time Slice that describes the transitory changes of a feature state during a temporary event; SNAPSHOT = A kind of Time Slice that describes the state of a feature at a time instant, as result of combining the actual BASELINE Time Slice valid at that time instant with all TEMPDELTA Time Slices applicable at that time instant. Singapore Workshop – Technical Focus - 16 June 2008

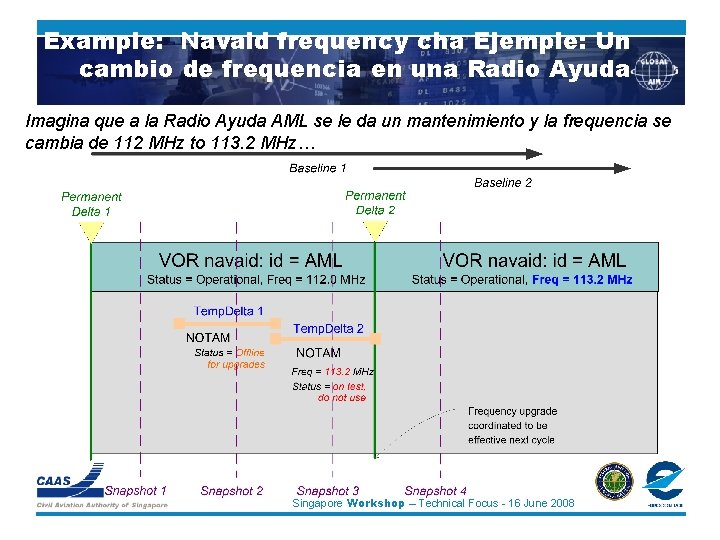

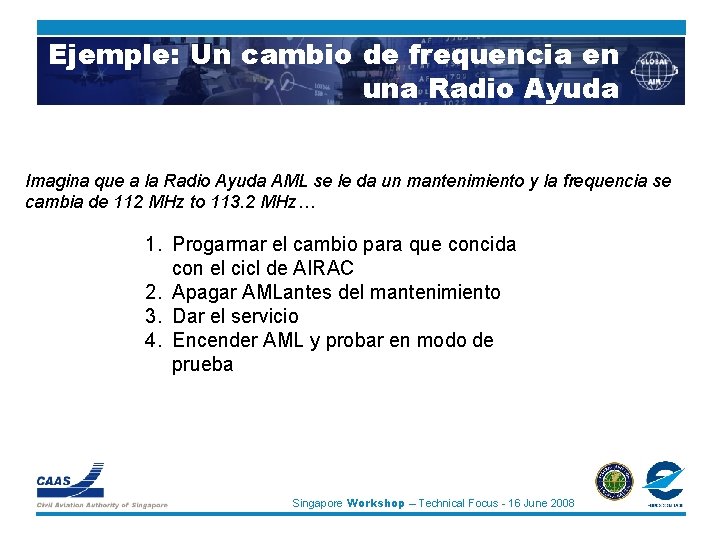

Ejemple: Un cambio de frequencia en una Radio Ayuda Imagina que a la Radio Ayuda AML se le da un mantenimiento y la frequencia se cambia de 112 MHz to 113. 2 MHz… 1. Progarmar el cambio para que concida con el cicl de AIRAC 2. Apagar AMLantes del mantenimiento 3. Dar el servicio 4. Encender AML y probar en modo de prueba Singapore Workshop – Technical Focus - 16 June 2008

An Example: Navaid frequency cha Ejemple: Un cambio de frequencia en una Radio Ayuda Imagina que a la Radio Ayuda AML se le da un mantenimiento y la frequencia se cambia de 112 MHz to 113. 2 MHz… Singapore Workshop – Technical Focus - 16 June 2008

Temas Temporalidad ● Por qué es necesario ● Conceptos de temporalidad AIXM 5 ● Ejemplo de radioayuda Codificaciones AIXM 5 ● Componentes de un archivo de intercambio AIXM 5 ● Espacio aéreo nuevo ● Cambio temporal al uso de espacio aéreo Singapore Workshop – Technical Focus - 16 June 2008

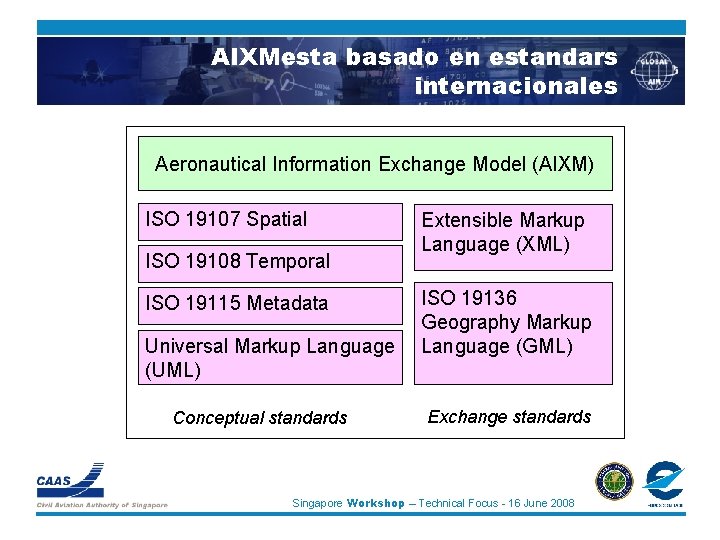

AIXMesta basado en estandars internacionales Aeronautical Information Exchange Model (AIXM) ISO 19107 Spatial ISO 19108 Temporal ISO 19115 Metadata Universal Markup Language (UML) Conceptual standards Extensible Markup Language (XML) ISO 19136 Geography Markup Language (GML) Exchange standards Singapore Workshop – Technical Focus - 16 June 2008

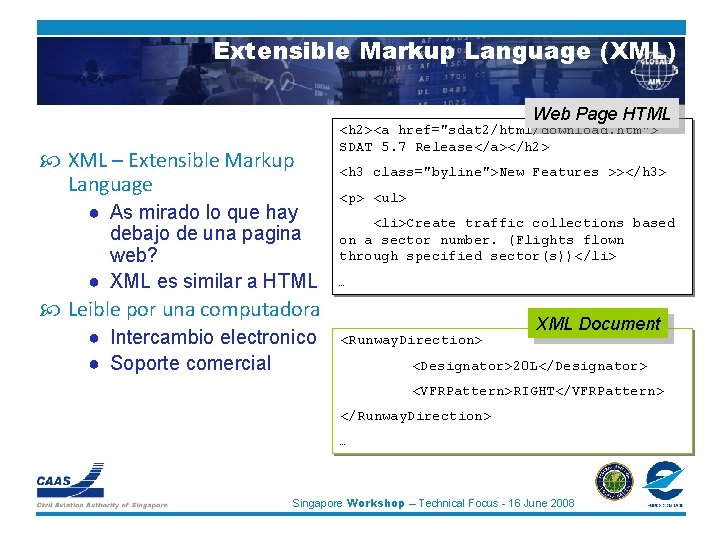

Extensible Markup Language (XML) Web Page HTML XML – Extensible Markup Language ● As mirado lo que hay debajo de una pagina web? ● XML es similar a HTML <h 2><a href="sdat 2/html/download. htm"> SDAT 5. 7 Release</a></h 2> <h 3 class="byline">New Features >></h 3> <p> <ul> <li>Create traffic collections based on a sector number. (Flights flown through specified sector(s))</li> … Leible por una computadora ● Intercambio electronico ● Soporte comercial <Runway. Direction> XML Document <Designator>20 L</Designator> <VFRPattern>RIGHT</VFRPattern> </Runway. Direction> … Singapore Workshop – Technical Focus - 16 June 2008

Concepto: Geometria y GML La geometria es una aspecto importante en informacion aeronautica ● Espacios aereos son poligonos ● Referencias son puntos ● Ubicación de la radio ayuda Singapore Workshop – Technical Focus - 16 June 2008

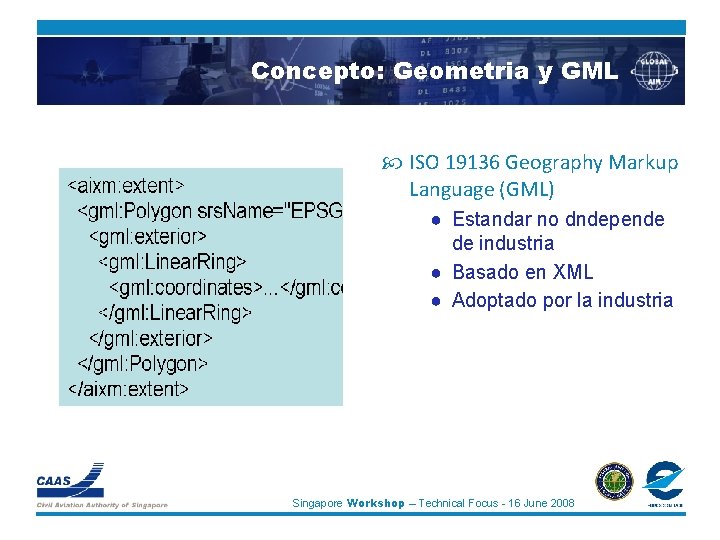

Concepto: Geometria y GML ISO 19136 Geography Markup Language (GML) ● Estandar no dndepende de industria ● Basado en XML ● Adoptado por la industria Singapore Workshop – Technical Focus - 16 June 2008

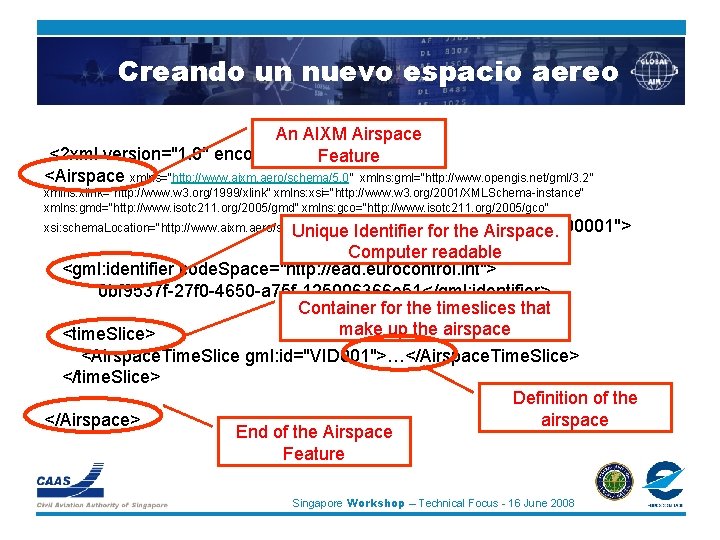

Creando un nuevo espacio aereo An AIXM Airspace <? xml version="1. 0" encoding="UTF-8" ? > Feature <Airspace xmlns=“http: //www. aixm. aero/schema/5. 0” xmlns: gml="http: //www. opengis. net/gml/3. 2” xmlns: xlink="http: //www. w 3. org/1999/xlink" xmlns: xsi="http: //www. w 3. org/2001/XMLSchema-instance" xmlns: gmd="http: //www. isotc 211. org/2005/gmd" xmlns: gco="http: //www. isotc 211. org/2005/gco" xsi: schema. Location="http: //www. aixm. aero/schema/5. 0 gml: id="A 00001"> Unique. . /xsd/AIXM_Features. xsd" Identifier for the Airspace. Computer readable <gml: identifier code. Space="http: //ead. eurocontrol. int"> 0 bf 9537 f-27 f 0 -4650 -a 75 f-125006366 e 51</gml: identifier> Container for the timeslices that make up the airspace <time. Slice> <Airspace. Time. Slice gml: id="VID 001">…</Airspace. Time. Slice> </time. Slice> Definition of the airspace </Airspace> End of the Airspace Feature Singapore Workshop – Technical Focus - 16 June 2008

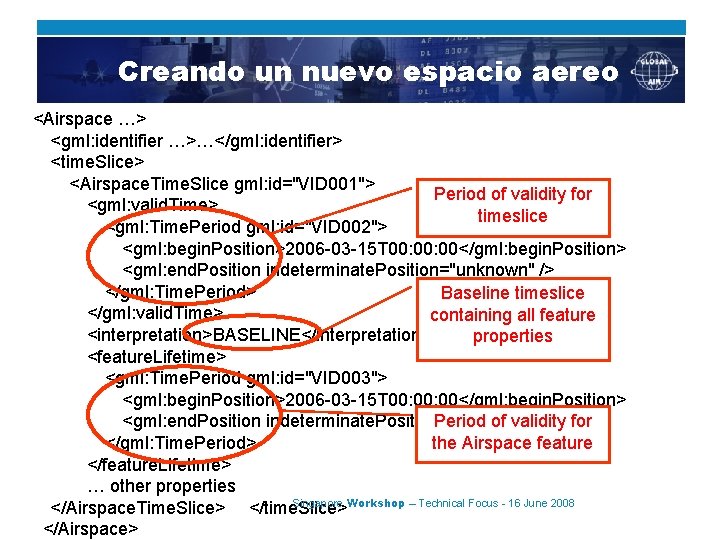

Creando un nuevo espacio aereo <Airspace …> <gml: identifier …>…</gml: identifier> <time. Slice> <Airspace. Time. Slice gml: id="VID 001"> Period of validity for <gml: valid. Time> timeslice <gml: Time. Period gml: id="VID 002"> <gml: begin. Position>2006 -03 -15 T 00: 00</gml: begin. Position> <gml: end. Position indeterminate. Position="unknown" /> </gml: Time. Period> Baseline timeslice </gml: valid. Time> containing all feature <interpretation>BASELINE</interpretation> properties <feature. Lifetime> <gml: Time. Period gml: id="VID 003"> <gml: begin. Position>2006 -03 -15 T 00: 00</gml: begin. Position> Period of validity <gml: end. Position indeterminate. Position="unknown" /> for the Airspace feature </gml: Time. Period> </feature. Lifetime> … other properties Singapore Workshop – Technical Focus - 16 June 2008 </Airspace. Time. Slice> </time. Slice> </Airspace>

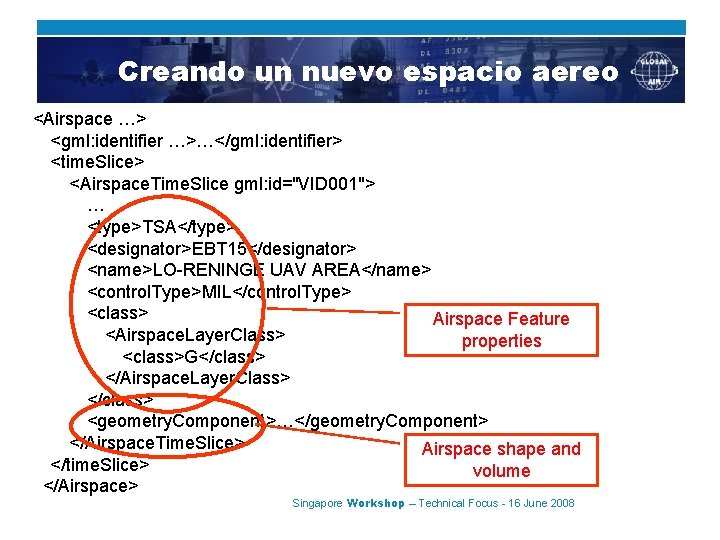

Creando un nuevo espacio aereo <Airspace …> <gml: identifier …>…</gml: identifier> <time. Slice> <Airspace. Time. Slice gml: id="VID 001"> … <type>TSA</type> <designator>EBT 15</designator> <name>LO-RENINGE UAV AREA</name> <control. Type>MIL</control. Type> <class> Airspace Feature <Airspace. Layer. Class> properties <class>G</class> </Airspace. Layer. Class> </class> <geometry. Component>…</geometry. Component> </Airspace. Time. Slice> Airspace shape and </time. Slice> volume </Airspace> Singapore Workshop – Technical Focus - 16 June 2008

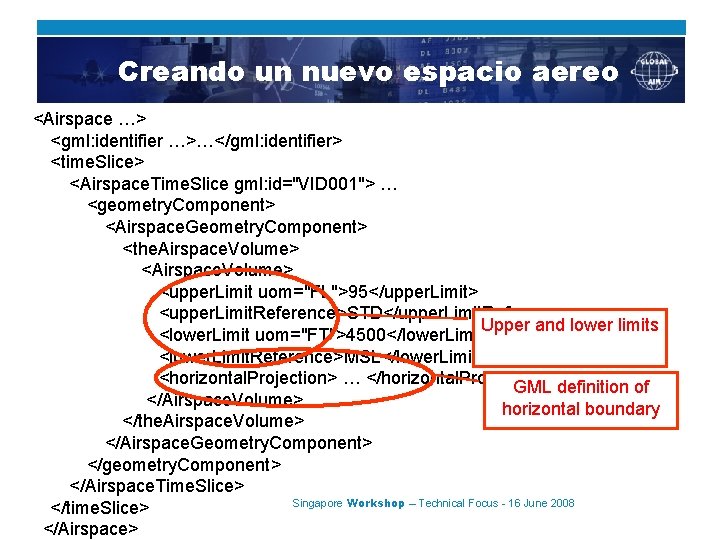

Creando un nuevo espacio aereo <Airspace …> <gml: identifier …>…</gml: identifier> <time. Slice> <Airspace. Time. Slice gml: id="VID 001"> … <geometry. Component> <Airspace. Geometry. Component> <the. Airspace. Volume> <upper. Limit uom="FL">95</upper. Limit> <upper. Limit. Reference>STD</upper. Limit. Reference> Upper and lower limits <lower. Limit uom="FT">4500</lower. Limit> <lower. Limit. Reference>MSL</lower. Limit. Reference> <horizontal. Projection> … </horizontal. Projection> GML definition of </Airspace. Volume> horizontal boundary </the. Airspace. Volume> </Airspace. Geometry. Component> </geometry. Component> </Airspace. Time. Slice> Singapore Workshop – Technical Focus - 16 June 2008 </time. Slice> </Airspace>

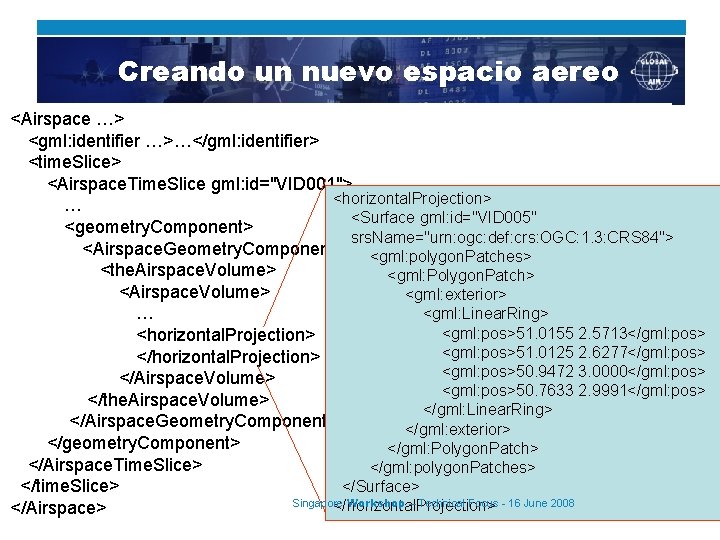

Creando un nuevo espacio aereo <Airspace …> <gml: identifier …>…</gml: identifier> <time. Slice> <Airspace. Time. Slice gml: id="VID 001"> <horizontal. Projection> … <Surface gml: id="VID 005" <geometry. Component> srs. Name="urn: ogc: def: crs: OGC: 1. 3: CRS 84"> <Airspace. Geometry. Component> <gml: polygon. Patches> <the. Airspace. Volume> <gml: Polygon. Patch> <Airspace. Volume> <gml: exterior> <gml: Linear. Ring> … <gml: pos>51. 0155 2. 5713</gml: pos> <horizontal. Projection> <gml: pos>51. 0125 2. 6277</gml: pos> </horizontal. Projection> <gml: pos>50. 9472 3. 0000</gml: pos> </Airspace. Volume> <gml: pos>50. 7633 2. 9991</gml: pos> </the. Airspace. Volume> </gml: Linear. Ring> </Airspace. Geometry. Component> </gml: exterior> </geometry. Component> </gml: Polygon. Patch> </Airspace. Time. Slice> </gml: polygon. Patches> </Surface> </time. Slice> Singapore Workshop – Technical Focus - 16 June 2008 </horizontal. Projection> </Airspace>

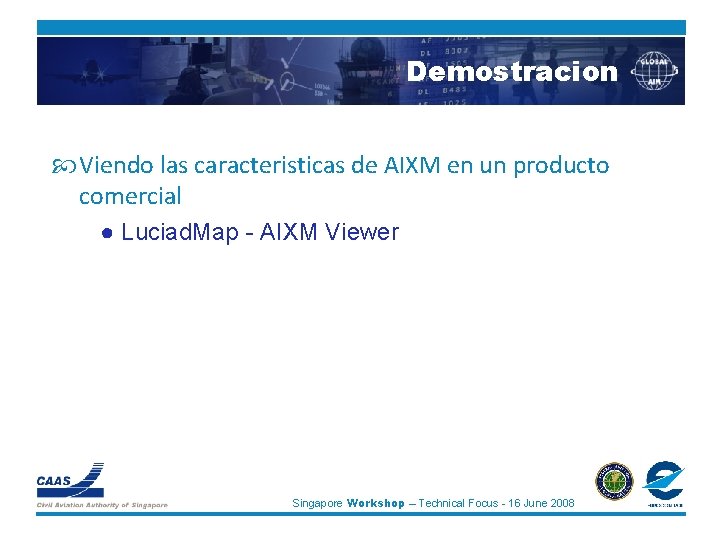

Demostracion Viendo las caracteristicas de AIXM en un producto comercial ● Luciad. Map - AIXM Viewer Singapore Workshop – Technical Focus - 16 June 2008
