Tempanalyse Der Temp oder auch Emagramm Tephigram Stuve
- Slides: 53

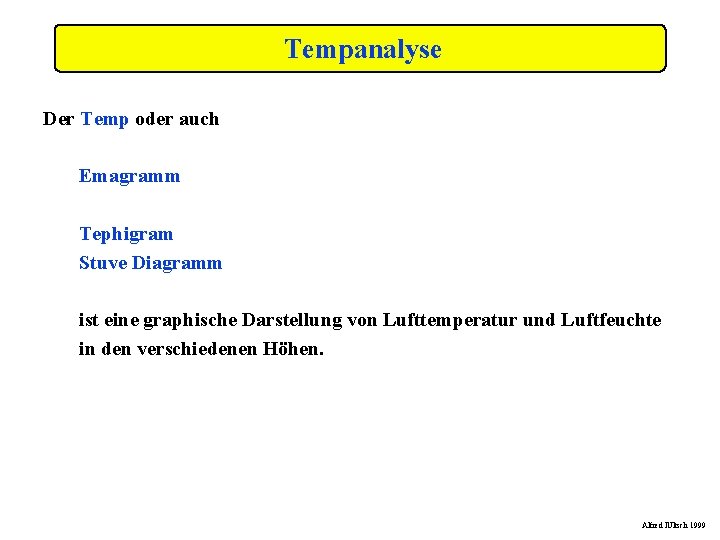

Tempanalyse Der Temp oder auch Emagramm Tephigram Stuve Diagramm ist eine graphische Darstellung von Lufttemperatur und Luftfeuchte in den verschiedenen Höhen. Alfred l. Ultsch 1999

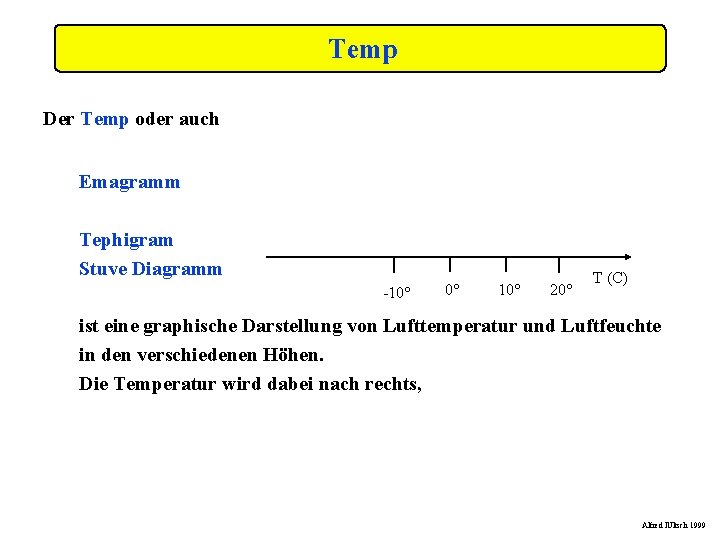

Temp Der Temp oder auch Emagramm Tephigram Stuve Diagramm -10° 0° 10° 20° T (C) ist eine graphische Darstellung von Lufttemperatur und Luftfeuchte in den verschiedenen Höhen. Die Temperatur wird dabei nach rechts, Alfred l. Ultsch 1999
Temp Höhe (m) Der Temp oder auch Emagramm 1000 500 Tephigram Stuve Diagramm -10° 0° 10° 20° T (C) ist eine graphische Darstellung von Lufttemperatur und Luftfeuchte in den verschiedenen Höhen. Die Temperatur wird dabei nach rechts, die Höhe nach oben aufgetragen. Alfred l. Ultsch 1999
Temperaturkurve Höhe (m) Der Temp oder auch Emagramm Tephigram Stuve Diagramm 1000 500 -10° 0° 10° 20° T (C) ist eine graphische Darstellung von Lufttemperatur und Luftfeuchte in den verschiedenen Höhen. Die Temperatur wird dabei nach rechts, die Höhe nach oben aufgetragen. In das Diagramm wird die Temperatur in den verschiedenen Höhen eingezeichnet. Alfred l. Ultsch 1999
Temp Luftdruck (h. Pa) Höhe (m) Der Temp oder auch Emagramm 800 1000 900 500 Tephigram Stuve Diagramm -10° 0° 10° 20° T (C) ist eine graphische Darstellung von Lufttemperatur und Luftfeuchte in verschiedenen Höhen. Die Temperatur wird dabei nach rechts, die Höhe nach oben aufgetragen. In das Diagramm wird die Temperatur in den verschiedenen Höhen eingezeichnet. Alternativ zur Höhe kann auch der Luftdruck in Hektopascal (h. Pa) aufgetragen sein. Alfred l. Ultsch 1999
Taupunkt Höhe (m) Weiterhin wird eine zweite Temperatur , der 1000 Taupunkt 500 aufgetragen. -10° 0° 10° 20° T (C) Der Taupunkt ist diejenige Temperatur, bei der die gegebene Luft anfangen würde zu kondensieren. Alfred l. Ultsch 1999
Taupunkt Höhe (m) Weiterhin wird eine zweite Temperatur , der 1000 Taupunkt Diese Luft mit 19°C 500 aufgetragen. -10° 0° 10° 20° T (C) Der Taupunkt ist diejenige Temperatur, bei der die gegebene Luft anfangen würde zu kondensieren. Alfred l. Ultsch 1999
Taupunkt Höhe (m) Weiterhin wird eine zweite Temperatur , der 1000 Taupunkt kondensiert bei Diese Luft ca 11 °c mit 19°C 500 aufgetragen. -10° 0° 10° 20° T (C) Der Taupunkt ist diejenige Temperatur, bei der die gegebene Luft anfangen würde zu kondensieren. Alfred l. Ultsch 1999
Taupunkt Höhe (m) Weiterhin wird eine zweite Temperatur , der 1000 Taupunkt 500 aufgetragen. -10° 0° 10° 20° T (C) Der Taupunkt ist diejenige Temperatur, bei der die gegebene Luft anfangen würde zu kondensieren. Der Taupunkt ist immer niedriger als die Lufttemperatur. Je größer die Differenz zwischen Lufttemperatur und Taupunkt ist, desto trockener ist die Luft. Alfred l. Ultsch 1999

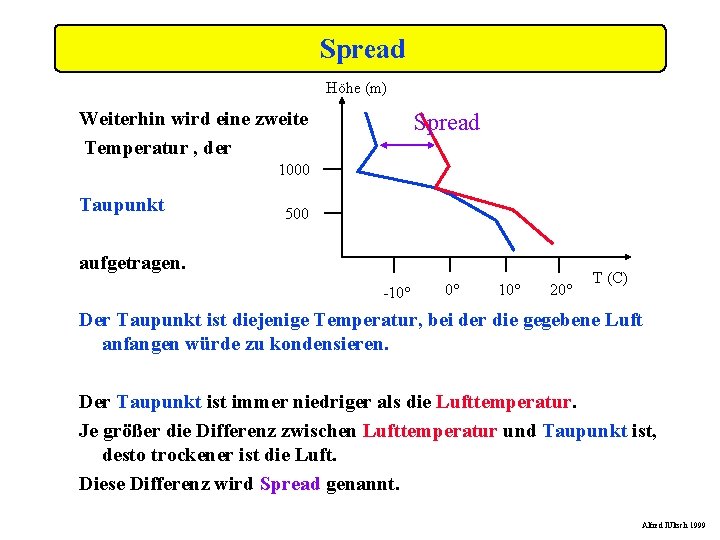

Spread Höhe (m) Weiterhin wird eine zweite Temperatur , der Spread 1000 Taupunkt 500 aufgetragen. -10° 0° 10° 20° T (C) Der Taupunkt ist diejenige Temperatur, bei der die gegebene Luft anfangen würde zu kondensieren. Der Taupunkt ist immer niedriger als die Lufttemperatur. Je größer die Differenz zwischen Lufttemperatur und Taupunkt ist, desto trockener ist die Luft. Diese Differenz wird Spread genannt. Alfred l. Ultsch 1999

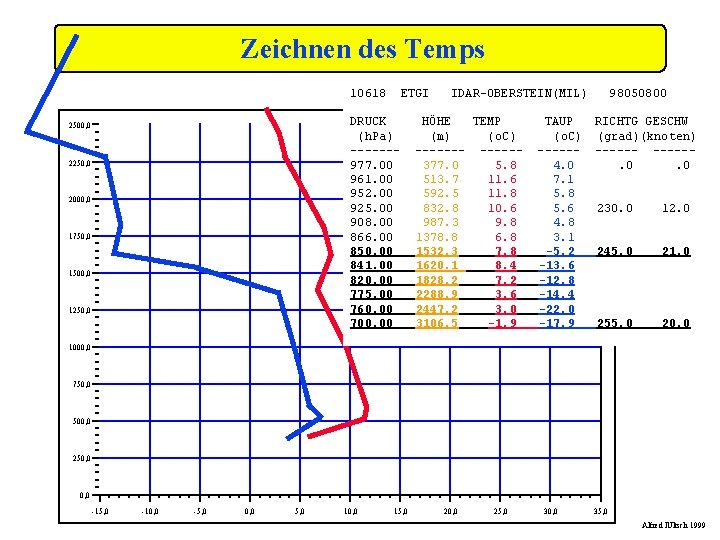

Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zeichnen des Temps 10618 ETGI DRUCK (h. Pa) ------977. 00 961. 00 952. 00 925. 00 908. 00 866. 00 850. 00 841. 00 820. 00 775. 00 760. 00 700. 00 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 IDAR-OBERSTEIN(MIL) HÖHE TEMP (m) (o. C) -------377. 0 5. 8 513. 7 11. 6 592. 5 11. 8 832. 8 10. 6 987. 3 9. 8 1378. 8 6. 8 1532. 3 7. 8 1620. 1 8. 4 1828. 2 7. 2 2288. 9 3. 6 2447. 2 3. 0 3106. 5 -1. 9 TAUP (o. C) -----4. 0 7. 1 5. 8 5. 6 4. 8 3. 1 -5. 2 -13. 6 -12. 8 -14. 4 -22. 0 -17. 9 98050800 RICHTG GESCHW (grad)(knoten) ------. 0. 0 230. 0 12. 0 245. 0 21. 0 255. 0 20. 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Bodeninversion 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 Hier steigt die Temperatur mit der Höhe (Inversion) Grund? 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Bodeninversion 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 Grund: Der Boden hat in der Nacht die Luft ausgekühlt 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Inversion 2500, 0 2250, 0 Hier steigt die Temperatur mit der Höhe (Inversion) Grund? 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Inversion 2500, 0 2250, 0 Warmluft in der Höhe: - Warmluftdadvektion oder - Absinkvorgang (Subsidenz) 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Luftfeuchte 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 Hier ist die Luft relativ feucht (kleiner Spread) 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Luftfeuchte 2500, 0 2250, 0 Hier ist die Luft ziemlich trocken (großer Spread) 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

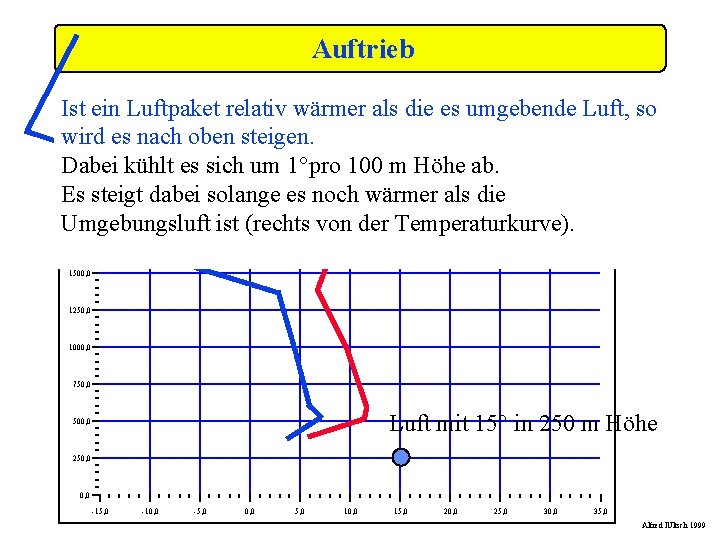

Auftrieb Ist ein Luftpaket relativ wärmer als die es umgebende Luft, so wird es nach oben steigen. Dabei kühlt es sich um 1°pro 100 m Höhe ab. Es steigt dabei solange es noch wärmer als die Umgebungsluft ist (rechts von der Temperaturkurve). 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 Luft mit 15° in 250 m Höhe 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Auftrieb Diesen Temperaturverlust 1° pro 100 m Höhe nennt man den trockenadiabatischen Gradienten. Eine Hilfslinie im Temp mit der entsprechende Steigung nennt man daher eine Trockenadiabate. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 Luft mit 11° in 500 m Höhe 750, 0 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Trockenadiabate Diesen Temperaturverlust 1° pro 100 m Höhe nennt man den trockenadiabatischen Gradienten. Eine Hilfslinie im Temp mit der entsprechende Steigung nennt man daher eine Trockenadiabate. 2500, 0 2250, 0 2000, 0 1750, 0 Trockenadiabaten 1500, 0 1250, 0 1000, 0 750, 0 Trockenadiabate 500, 0 250, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Basishöhe Mit Hilfe der Trockenadiabate können wir zu einer gegebenen Temperatur am Boden eine Basishöhe bis zu der eine Thermik steigen würde ermitteln: 2500, 0 2250, 0 2000, 0 1750, 0 Trockenadiabate 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Basishöhe Wir folgen dabei von der gegeben Lufttemperatur am Boden 2500, 0 2250, 0 2000, 0 1750, 0 Trockenadiabate 1500, 0 1250, 0 1000, 0 750, 0 14° 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

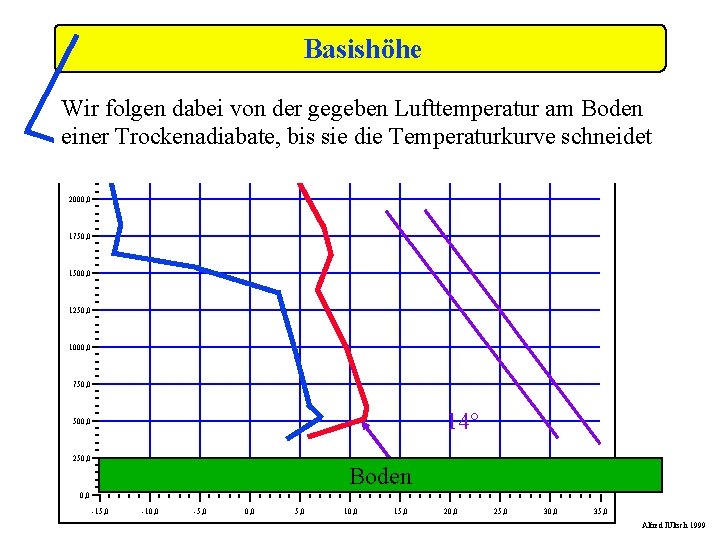

Basishöhe Wir folgen dabei von der gegeben Lufttemperatur am Boden einer Trockenadiabate, bis sie die Temperaturkurve schneidet 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 14° 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Basishöhe Wir folgen dabei von der gegeben Lufttemperatur am Boden einer Trockenadiabate, bis sie die Temperaturkurve schneidet 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 Luft steigt bis hier 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

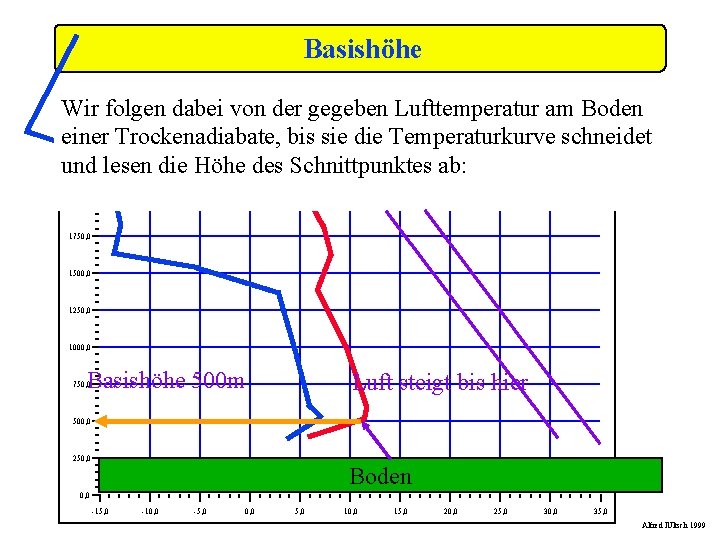

Basishöhe Wir folgen dabei von der gegeben Lufttemperatur am Boden einer Trockenadiabate, bis sie die Temperaturkurve schneidet und lesen die Höhe des Schnittpunktes ab: 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 Basishöhe 500 m Luft steigt bis hier 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Kaum nutzbare Thermik In unserem Beispiel steigt die Basis bei Temperaturen zwischen 8°bis 16° von 400 m NN = 150 m über Grund bis 550 m NN = 300 m über Grund. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Auslösetemperatur Steigt die Temperatur von 16° auf 17°. . . 19° so wird die Basishöhe plötzlich sehr viel größer. (600 m NN ->1350 m NN) 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

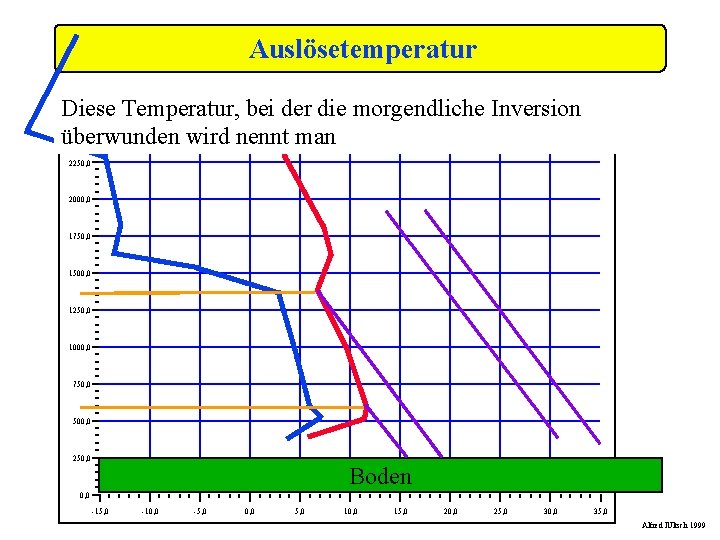

Auslösetemperatur Diese Temperatur, bei der die morgendliche Inversion überwunden wird nennt man 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

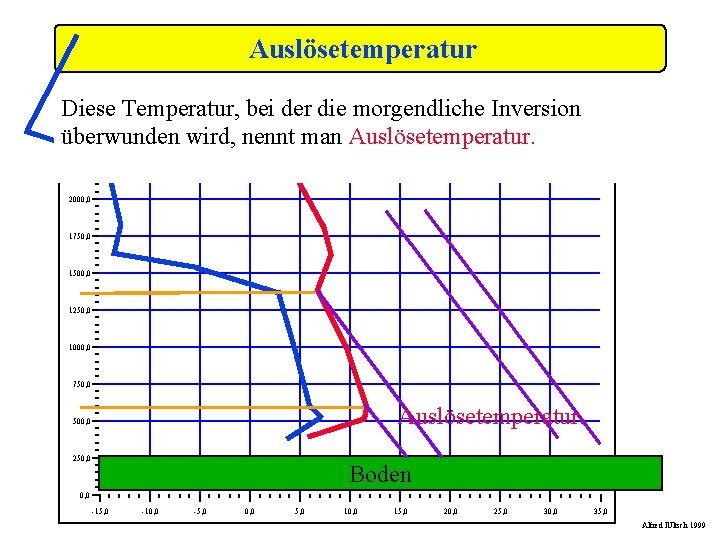

Auslösetemperatur Diese Temperatur, bei der die morgendliche Inversion überwunden wird, nennt man Auslösetemperatur. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 Auslösetemperatur. 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Wolkenbildung ? Für uns Segelflieger stellt sich insbesondere die Frage nach der Sichtbarkeit der Thermik, d. h. die Frage, ob sich Cumuluswolken bilden werden. Hierzu muß die Feuchtigkeit der Luft, welche nach oben steigt, berücksichtigt werden. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Taupukt am Boden Hierzu verwendet man den Taupukt der Luft am Boden. Hierfür kann man als das mit einem entsprechenden Thermometer gemessene Minimum der nächtlichen Lufttemperatur verwenden. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 Tmin = 8°C 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

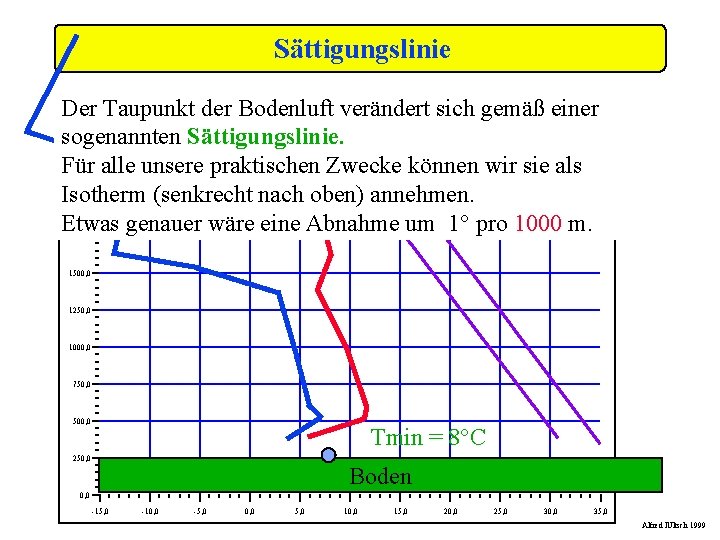

Sättigungslinie Der Taupunkt der Bodenluft verändert sich gemäß einer sogenannten Sättigungslinie. Für alle unsere praktischen Zwecke können wir sie als Isotherm (senkrecht nach oben) annehmen. Etwas genauer wäre eine Abnahme um 1° pro 1000 m. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 Tmin = 8°C 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

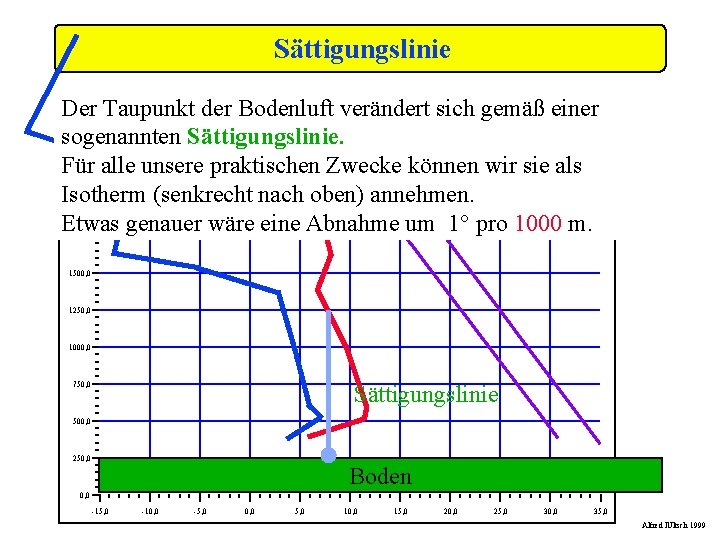

Sättigungslinie Der Taupunkt der Bodenluft verändert sich gemäß einer sogenannten Sättigungslinie. Für alle unsere praktischen Zwecke können wir sie als Isotherm (senkrecht nach oben) annehmen. Etwas genauer wäre eine Abnahme um 1° pro 1000 m. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 Sättigungslinie 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Kondensationsbasis Wo die Sättigungslinie (oberhalb der Morgeninversion) die Temperaturkurve schneidet, können sich Wolken bilden. D. h. wir werden eine sichtbare Kondensationsbasis erhalten 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 Kondensationsbasis 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Kondensationsbasis Im Beispiel werden wir eine Kondensationsbasis von 1250 m NN = 1000 m Grund erhalten. Da die Luft in dieser Höhe relativ trocken ist erwarten wir 1 -2 Achtel Cu. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Feuchtadiabate Sobald die Luft zu kondensieren beginnt, wird die in der Verdunstung steckende latente Wärme frei. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 Luft kondensiert 1250, 0 1000, 0 750, 0 500, 0 20° warme Luft kann i. d. Höhe steigen 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Feuchtadiabate Sobald die Luft zu kondensieren beginnt, wird die in der Verdunstung steckende latente Wärme frei. D. h. die Luft kann sich selbst "nachheizen" und mit weniger Temperaturverlust, nämlich nur 0, 5° pro 100 m, weiter steigen. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

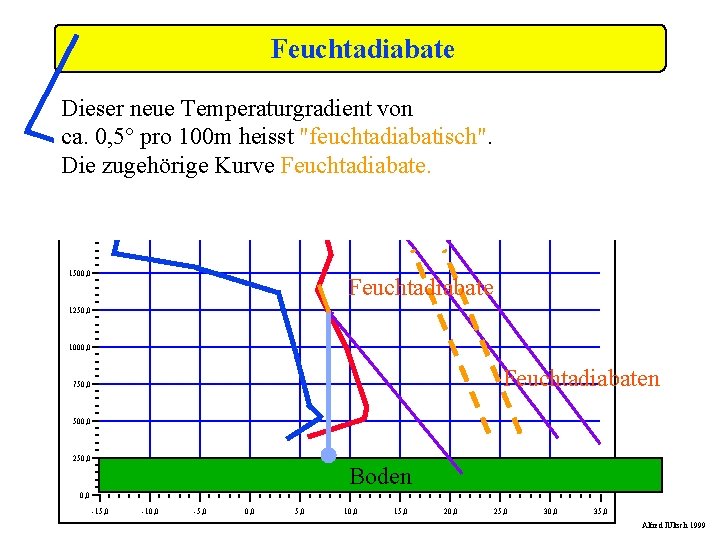

Feuchtadiabate Dieser neue Temperaturgradient von ca. 0, 5° pro 100 m heisst "feuchtadiabatisch". Die zugehörige Kurve Feuchtadiabate. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 Feuchtadiabate 1250, 0 1000, 0 Feuchtadiabaten 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Wolken Die auf 1250 m gestiegene Luft wird dort also Wolken bilden und in der Wolke feuchtadiabatisch weitersteigen bis sie auf die Inversionsschicht bei ca 1400 m trifft. D. h. wir erwarten ca 150 m dicke Wolken, die an der Inversionsschicht "gedeckelt" werden 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

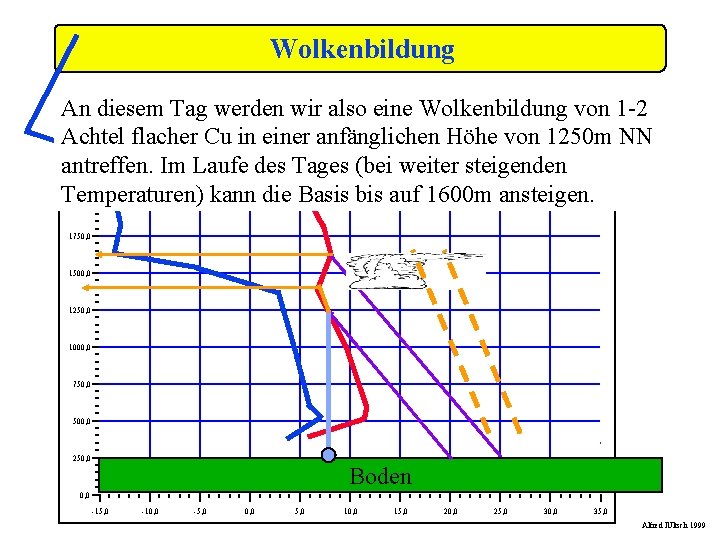

Wolkenbildung An diesem Tag werden wir also eine Wolkenbildung von 1 -2 Achtel flacher Cu in einer anfänglichen Höhe von 1250 m NN antreffen. Im Laufe des Tages (bei weiter steigenden Temperaturen) kann die Basis bis auf 1600 m ansteigen. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Cb Steigt die Temperatur an diesem Tag über 24°C kann etwas Spezielles passieren: 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Cb Steigt die Temperatur an diesem Tag über 24°C kann etwas Spezielles passieren: 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999

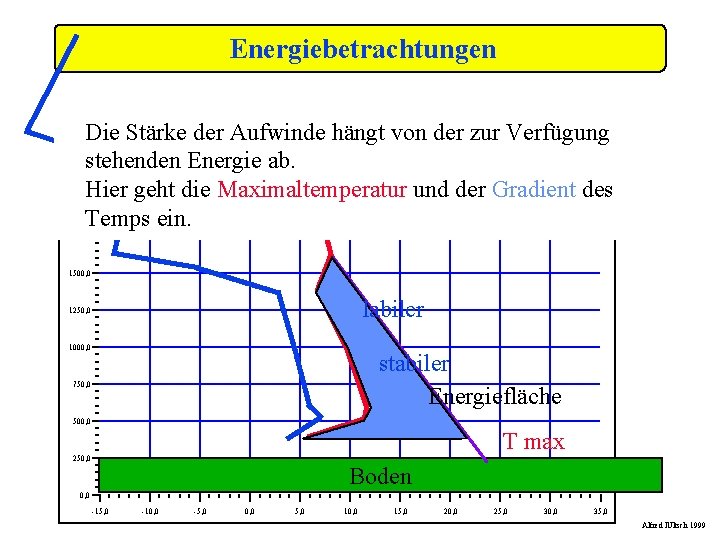

Energiebetrachtungen Die Stärke der Aufwinde hängt von der zur Verfügung stehenden Energie ab. Hier geht die Maximaltemperatur und der Gradient des Temps ein. Gemessen kann sie über die folgende Fläche: 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 1000, 0 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Energiebetrachtungen Die Stärke der Aufwinde hängt von der zur Verfügung stehenden Energie ab. Hier geht die Maximaltemperatur und der Gradient des Temps ein. Gemessen kann sie über die folgende Fläche: 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 1250, 0 Energiefläche 1000, 0 vorhergesagte Maximal temperatur 750, 0 500, 0 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Energiebetrachtungen Die Stärke der Aufwinde hängt von der zur Verfügung stehenden Energie ab. Hier geht die Maximaltemperatur und der Gradient des Temps ein. 2500, 0 2250, 0 2000, 0 1750, 0 1500, 0 labiler 1250, 0 1000, 0 stabiler Energiefläche 750, 0 500, 0 T max 250, 0 Boden 0, 0 -15, 0 -10, 0 -5, 0 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
Zusammenfassung Für eine Tempanalyse benötigt man also * Temperatur und Taupunktswerte aus dem Internet * Minimaltemperatur der Nacht Thermometer * Maximaltemperatur des Tages Wettervorhersage damit lassen sich • Auslösetemperatur • Basishöhen, • Wolkenbildung, • Aufwindstärken ziemlich präzise vorhersagen Alfred l. Ultsch 1999
Übung gegeben sei der folgende Temp: Temp 10618 15. 00 00 UTC Fritzlar 0000 50. 0 7. 6 376 96051500 ELEV 1234 ft 863// 8/8 CL 6 St neb/fra 650/1000 ft CM? CH? 345 1909 984 222 6. 6 4. 2 925 641 12. 2 6. 2 850 1350 7. 0 4. 0 795 1600 8. 8 -4. 2 700 3000 -2. 5 -15. 5 621 3949 -7. 1 -27. 1 508 5483 -17. 5 -34. 5 500 5600 -18. 1 -35. 1 136. 00 99. 0 205 6423 die gemessene Minimaltemperatur der Nacht sei 5 °C, die vorhergesagte Maximaltemperatur 20°C Die Flugplatzhöhe sei 222 m. Finde die Auslösetemperatur, anfängliche Basishöhe, Cu Menge, sowie die max. Basishöhe Alfred l. Ultsch 1999

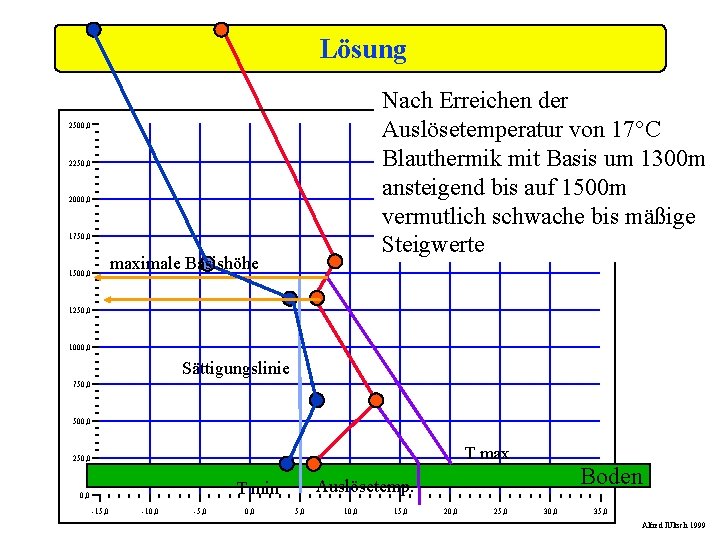

Lösung Nach Erreichen der Auslösetemperatur von 17°C Blauthermik mit Basis um 1300 m ansteigend bis auf 1500 m vermutlich schwache bis mäßige Steigwerte 2500, 0 2250, 0 2000, 0 1750, 0 maximale Basishöhe 1500, 0 1250, 0 1000, 0 Sättigungslinie 750, 0 500, 0 T max 250, 0 -15, 0 -10, 0 -5, 0 0, 0 Boden Auslösetemp. T min 0, 0 5, 0 10, 0 15, 0 20, 0 25, 0 30, 0 35, 0 Alfred l. Ultsch 1999
