Makine teknolojisi İmalat işlemleri freze tezgahında bölme işlemleri silindirik malzemeleri eşit parçalara bölmek için kullanılır. Örneğin: Geleneksel yöntemlerle üniversal freze tezgahında Dişli çark imalatı. Bunun için basit bölme ve yedirmeli bölme olmak üzere iki yöntem vardır.
Freze tezgahında bölme işlemleri için divizör isimli bir aparat kullanılır. Aşağıdaki resimde, divizörün kısımlarını görüyoruz.
Divizörde hareket iletimi ise aşağıdaki şekilde göründüğü gibidir. Delikli ayna kuyruk mili ile Divizör kuyruk mili arasına dişliler bağlanarak Divizörde hareket iletimi
Divizör ile bölme yapmak

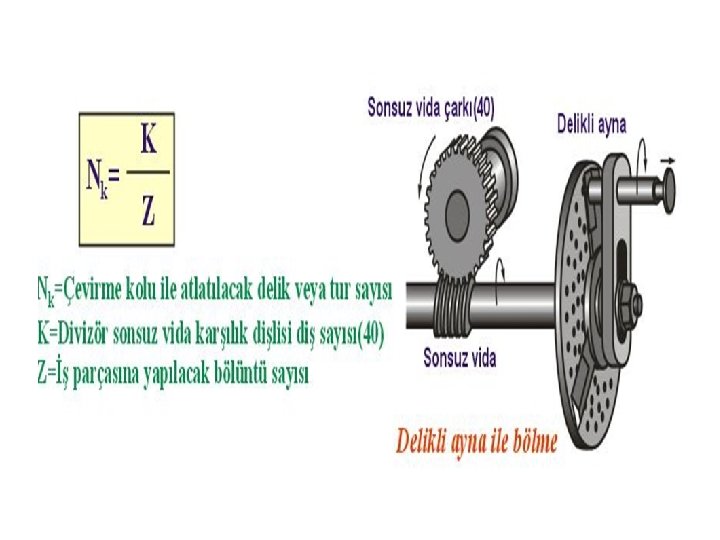

Frezede basit bölme Frezede iş parçalarının üzerine eşit veya eşit olmayan aralıklarla açılan biçimlendirmelere bölme denir. Basit bölme yöntemi ile doğrusal bölme yapmak, kanal açmak, kremayer dişli açmak, çokgen yapmak (Cıvata başı) gibi bölme işlemi yapılabilir. Bu işleri yapan yardımcı aparatlara da bölme aparatları denir. Nk = Çevrilecek delik veya kanal sayısı (Basit bölme aynasından) Zk = Basit bölme aynası delik veya kanal sayısı (Genellikle 24 veya 36) Z= İş parçasına yapılacak bölüntü sayısı
Yedirmeli bölme hesabı a= Divizör kuyruk miline takılan çeviren dişli çark b= Delikli ayna kuyruk miline takılan çevrilen dişli çark K= Divizör sonsuz vida karşılık dişlisi sayısı (40) Z= İş parçasına yapılacak bölüntü sayısı Z 1= seçilen yardımcı sayı küçük seçildiğinde delikli ayna çevirme kolu ile zıt yönde , büyük seçildiğinde ise aynı yönde dönecektir. Üniversal freze tezgahında kullanılan dişli çarklar aşağıdaki diş sayılarına göre bulunur : 24 -25 -26 -28 -30 -32 -36 -40 -44 -48 -54 -56 -64 -68 -72 -76 -78 -86 -88 -96 -120 -127
Freze tezgahında bölme işlemleri örnek uygulama : 71 bölüntü için hesabımızı tek dişli çark sistemine göre yaparsak
Uygulama Örnekleri
